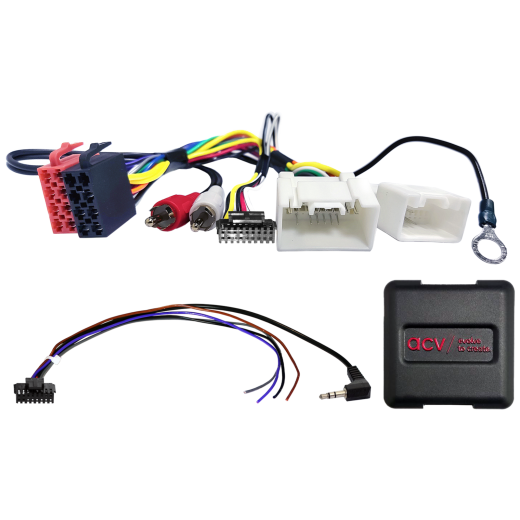

Adapter za tipke na volanu za Citroen / Fiat / Mitsubishi / Peugeot ACV SWC 42XMT003-0

Budite prvi koji će recenzirati ovaj proizvod

Adapter za volan za Citroen C4 Aircross (B) (06/12->05/17), Fiat Fullback (KT0T) (08/16->07/20), Mitsubishi ASX (GAO) (07/10->09/12, 10/12->10/16, 11/16->08/19, 09/19->10/21), Challenger (PC) (2010->2017), L200 (KA0T) (10/15->08/19), L200 (KJ0T) (09/19->10/22), Lancer (CYO) (09/10->04/15, 05/15->08/17), Mirage (Space Star) (2013->2015, 2015->2022), Outlander (CWB) (02/10->10/12), Outlander Sport (ASX) (2010->2022), Pajero (V80) (10/14->08/18), Shogun (V80) (2014->2018), Space Star (A00) (04/16->01/20, 02/20->2024), Triton (L200) (2015->2022) i Peugeot 4008 (B) (06/12->05/15)
Više o proizvodu

Pomoći ćemo vam s kupnjom.

Koristite našu podadna
Robu nam možete vratiti u roku od 14 dana
Isprobajte proizvod u našoj trgovini

Adapter za tipke na volanu za Citroen / Fiat / Mitsubishi / Peugeot ACV SWC 42XMT003-0

Opis i parametri
Ocjena0
Kategorija

Adapter za upravljanje tipkama na volanu za Citroen / Fiat / Mitsubishi / Peugeot ACV SWC 42XMT003-0

Očuvajte izvorne funkcije upravljanja autoradiom s volana pri zamjeni originalnog radija aftermarket jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novoinstaliranog autoradia, može doći do ograničenja ili zamjene nekih funkcija drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i provjerite odgovaraju li tehnički i vizualno. Provjerite je li izvorno bilo instalirano neko od navedenih OEM radio uređaja. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravno funkcioniranje upravljanja s volana (SWC).

Namijenjeno za vozila

Citroen C4 Aircross (B) (06/2012 -> 05/2017)

Fiat Fullback (KT0T) (08/2016 -> 07/2020)

Mitsubishi ASX (GAO) (07/2010 -> 09/2012), ASX (GAO) (10/2012 -> 10/2016), ASX (GAO) (11/2016 -> 08/2019), ASX (GAO) (09/2019 -> 10/2021 – vozila s/bez Rockford Fosgate OEM HU)
Mitsubishi Challenger (PC) (2010 -> 2017)
Mitsubishi L200 (KA0T) (10/2015 -> 08/2019), L200 (KJ0T) (09/2019 -> 10/2022)
Mitsubishi Lancer (CYO) (09/2010 -> 04/2015), Lancer (CYO) (05/2015 -> 08/2017)
Mitsubishi Mirage (Space Star) (2013 -> 2015), Mirage (Space Star) (2015 -> 2022)
Mitsubishi Outlander (CWB) (02/2010 -> 10/2012)
Mitsubishi Outlander Sport (ASX) (2010 -> 2022)
Mitsubishi Pajero (V80) (10/2014 -> 08/2018)
Mitsubishi Shogun (V80) (2014 -> 2018)
Mitsubishi Space Star (A00) (04/2016 -> 01/2020), Space Star (A00) (02/2020 -> 2024)
Mitsubishi Triton (L200) (2015 -> 2022)

Peugeot 4008 (B) (06/2012 -> 05/2015)

CAN Bus informacije

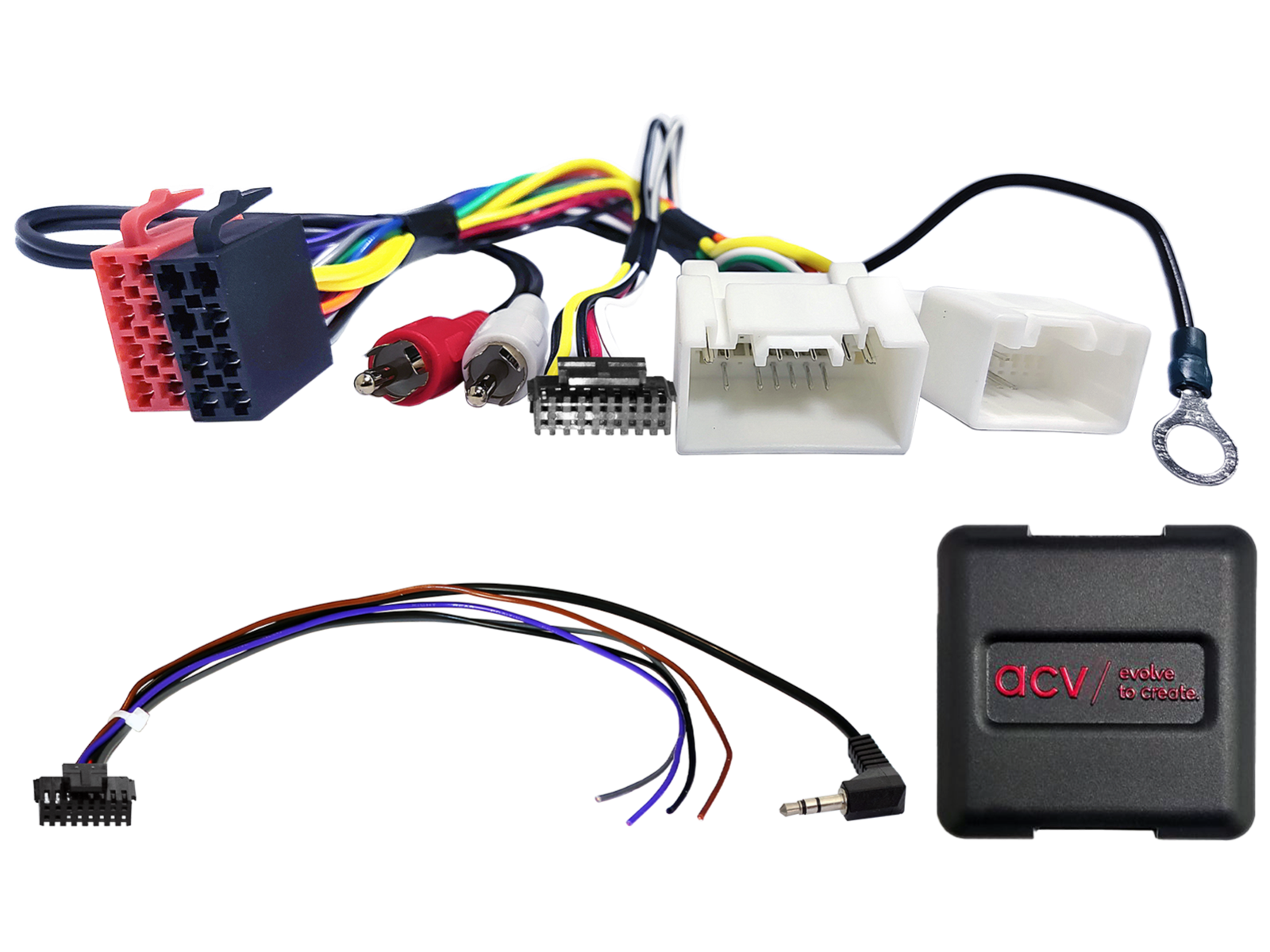

Konektori i napajanje:

Konektor: ISO / Mini ISO.
Konektor: OEM SWC > 3,5 mm jack / slobodna žila.
Konektor: OEM AUX > RCA(m) crveni/bijeli.
Crna žila: masa (GND, klem 31).

Kompatibilnost i ograničenja:

Vozila s OEM Mitsubishi radiom.
Vozila bez OEM pojačala – za vozila s Rockford Fosgate OEM pojačalom koristite adapter: 42smt009.
OEM AUX – prije montaže provjerite ispravnost spajanja mjerenjem.

Važne dodatne informacije

Za potpunu aktivaciju adaptera potrebno je naručiti spojni kabel za konkretnu marku autoradia.

Opće upute za instalaciju

Provjere prije montaže:

Provjerite sve funkcije upravljanja i postavke vozila s izvornom OEM glavnom jedinicom.
Isključite originalni radio (OEM HU) bez napajanja.
Provjerite sve spojeve sučelja (interface) da su pravilno priključeni – bez napajanja.

Povezivanje i redoslijed spajanja:

Provjerite postavke i HW konfiguraciju sučelja – bez napajanja.
Provjerite konfiguraciju spojnog kabela prema radiju – bez napajanja.
Priključite kabel na radio prema uputama za aftermarket uređaj.
Priključite ostale žile prema uputama za uređaj.
Povežite cijelu instalaciju s vozilom – glavni napojni spoj priključite posljednji.
Izvršite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili priloženom vodiču.
Konfigurirajte aftermarket glavnu jedinicu (upravljanje s volana, kamera, handsfree, napajanje antene i dr.).
Provedite funkcionalni test upravljanja s volana i komunikacije s vozilom.

Promjena konfiguracije sučelja i HU kabela:

Sve promjene provodite bez napajanja.
Nakon promjene ponovite korake 5. do 8. navedene gore.

U slučaju kvara sučelja ili sustava vozila:

Ponovno instalirajte originalni OEM HU.
Pokrenite originalnu jedinicu.
Inicirajte isključivanje CAN Bus sustava.
Provjerite HW konfiguraciju sučelja.
Nakon isključenja CAN Bus ponovite korake 5. i 6. navedene gore.

Pri izmjenama ožičenja ili vođenja kabela:

Spajanja i izmjene smije izvoditi samo stručno osposobljeno osoblje.
Sve promjene moraju biti prije spajanja provjerene u pogledu odobrenja proizvođača ili utjecaja na jamstvo vozila.
Sve izmjene moraju se prije spajanja provjeriti mjerenjem i usporedbom sa shemom ožičenja vozila.
Izmjene radite na vlastitu odgovornost, bez jamstva za funkcionalnost.
Izmjene se provode na vlastiti rizik, bez garancije da neće doći do oštećenja vozila, uređaja ili sučelja.
Izmjene unaprijed ugrađenog ožičenja mogu dovesti do gubitka jamstva proizvoda.
