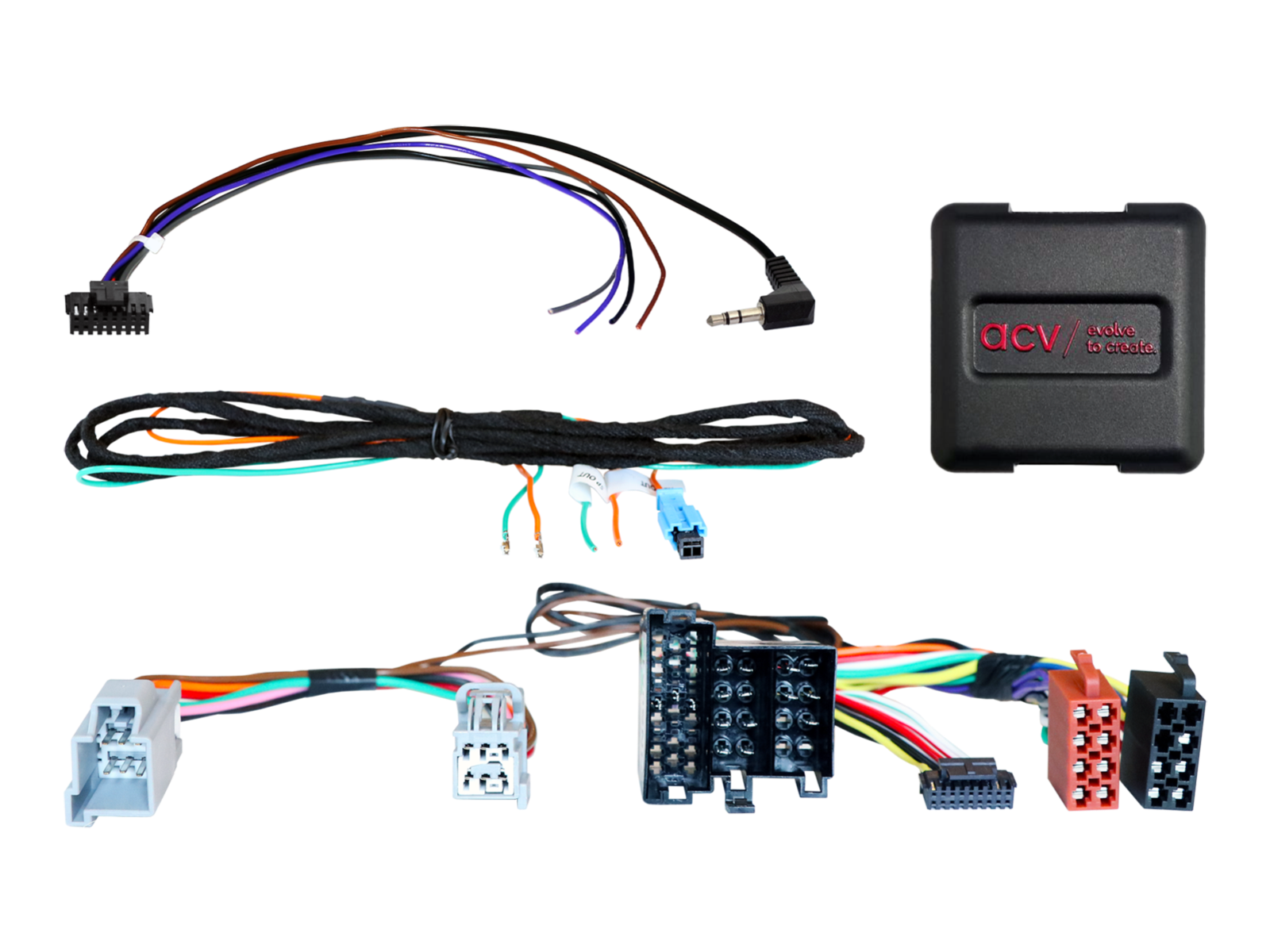

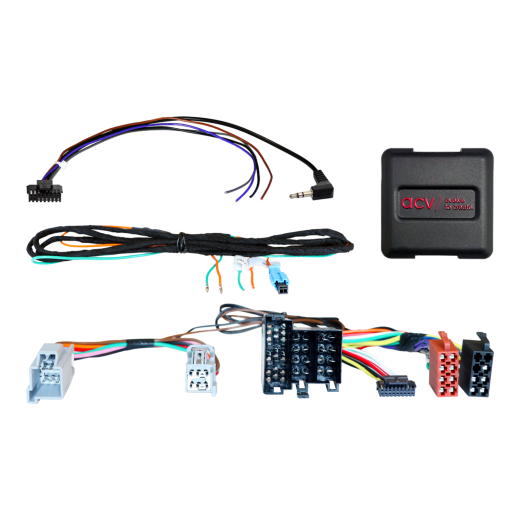

Adapter za tipke na volanu za Citroen / Fiat / Opel ACV SWC 42XFA026-0

Adapter za upravljanje tipkama na volanu za Citroen / Fiat / Opel

Očuvajte izvorne funkcije upravljanja autoradiom s volana prilikom zamjene tvorničkog radija naknadno ugrađenom jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novoinstaliranog radija može doći do ograničenja ili zamjene nekih funkcija drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i provjerite odgovaraju li tehnički i vizualno. Provjerite je li izvorno bio ugrađen neki od navedenih OEM radio uređaja. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravno djelovanje upravljanja s volana.

Namijenjeno za vozila

• Citroen Jumper (07/2024 – 2025) - izvorni OEM radio, podrška za telefonske funkcije i uređaje s bežičnim punjenjem.
• Citroen e-Jumper (07/2024 – 2025) - izvorni OEM radio, podrška za telefonske funkcije i uređaje s bežičnim punjenjem.
• Citroen Relay (2024 – 2025) - izvorni OEM radio, podrška za telefonske funkcije i uređaje s bežičnim punjenjem.

• Fiat Ducato (11/2021 – 11/2023) - izvorni OEM radio, podrška za telefonske funkcije i uređaje s bežičnim punjenjem.
• Fiat Ducato (11/2023 – 2025) - izvorni OEM radio, podrška za telefonske funkcije i uređaje s bežičnim punjenjem.
• Fiat e-Ducato (04/2021 – 03/2024) - izvorni OEM radio, podrška za telefonske funkcije i uređaje s bežičnim punjenjem.
• Fiat e-Ducato (03/2024 – 2025) - izvorni OEM radio, podrška za telefonske funkcije i uređaje s bežičnim punjenjem.

• Opel Movano Cargo C (01/2024 – 2025) - izvorni OEM radio, podrška za telefonske funkcije i uređaje s bežičnim punjenjem.
• Opel Movano Electric Cargo C (01/2024 – 2025) - izvorni OEM radio, podrška za telefonske funkcije i uređaje s bežičnim punjenjem.

CAN Bus informacije

• Konektor: ISO / Mini ISO.
• Izlaz za OEM upravljanje s volana: 3,5 mm priključak ili slobodni vodič.
• Konektor: 6‑pinsko Fiat T‑Harness – telefon.
• Povezivanje s kućištem osigurača: impuls brzine / signal za vožnju unazad (pogledajte upute).

Važne dopunske informacije

• Podrška za telefonske funkcije i tipke smještene na stražnjoj strani volana.
• Namijenjeno za naknadno ugrađene autoradio jedinice marki Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper i univerzalne „China HU“ s vodovima Key1/Key2/GND ili 3,5 mm priključkom, ovisno o tipu.
• Za potpunu aktivaciju adaptera potrebno je naručiti spojni kabel za konkretnu marku radio uređaja.

Opće upute za instalaciju

Provjera prije montaže:

1. Provjerite sve funkcije upravljanja i postavke vozila s izvornom OEM glavnom jedinicom.
2. Demontažu tvorničkog radija vršite bez napajanja.
3. Provjerite sve spojne elemente sučelja i je li ispravno priključeno – bez napajanja.

Povezivanje i redoslijed priključivanja:

1. Postavke i hardversku konfiguraciju sučelja izvršite bez napajanja.
2. Provjerite konfiguraciju priključnog kabela prema HU.
3. Povežite kabel s HU prema uputama proizvođača aftermarket uređaja.
4. Povežite ostale vodove prema uputama uređaja.
5. Povežite cijelu instalaciju s vozilom – glavni napojni spoj priključite posljednji.
6. Izvršite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili priručniku.
7. Konfigurirajte aftermarket HU (upravljanje s volana, kamera, handsfree, napajanje antene i sl.).
8. Obavite funkcionalni test upravljanja s volana i komunikacije s vozilom.

Promjena konfiguracije sučelja i HU kabela:

• Sve promjene provodite bez napajanja.
• Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara sučelja ili sustava vozila:

• Vrátite izvornu OEM glavnu jedinicu.
• Pokrenite izvornu jedinicu.
• Pričekajte da se CAN Bus sustav uspava.
• Provjerite HW konfiguraciju sučelja.
• Nakon uspavljivanja CAN Bus sustava ponovite korake 5 do 8 navedene gore.

Pri izmjenama ožičenja ili vođenja kabela:

• Povezivanje i izmjene smiju izvoditi samo stručno osposobljene osobe.
• Sve promjene moraju biti provjerene u pogledu odobrenja proizvođača ili utjecaja na jamstvo vozila prije povezivanja.
• Sve izmjene moraju se prije povezivanja provjeriti mjerenjem i usporedbom sa shemom ožičenja vozila.
• Izmjene provodite na vlastitu odgovornost, bez jamstva za funkcionalnost.
• Izmjene se provode na vlastiti rizik, bez garancije za izbjegavanje oštećenja vozila, uređaja ili sučelja.
• Promjene na prethodno postavljenom ožičenju mogu dovesti do gubitka jamstva proizvoda.
