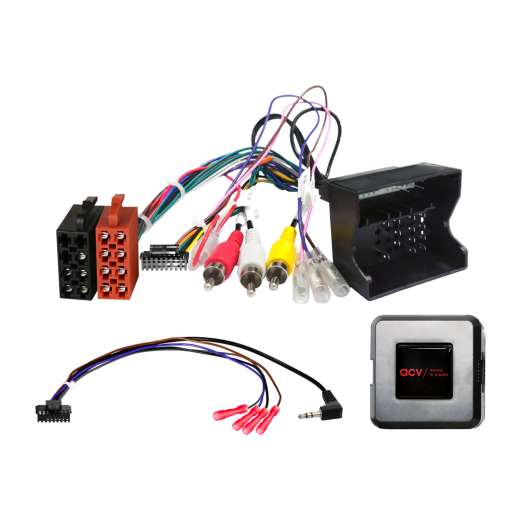

Adapter za tipke na volanu za Citroen / Fiat / Peugeot / Toyota ACV SWC 42XPG007-0

Budite prvi koji će recenzirati ovaj proizvod

Adapter za volan za Citroën Berlingo (7) (06/08->03/12), Berlingo (7) (04/12->05/15), Berlingo (7) (06/15->06/18), C2 (J) (12/04->12/09), C3 (F) (10/05->01/10), C3 (S) (01/10->01/17), C4 (L) (11/04->08/10), C5 (D) (10/04->04/08), C8 (E) (01/08->07/12), C8 (E) (07/12->06/14), DS3 (S) (03/10->07/14), Jumpy (X) (02/07->03/12), Jumpy (X) (03/12->05/16), Nemo (A) (08/08->12/15), Xsara Picasso (C) (03/04->02/10) i Fiat Scudo (ZAF 270) (02/07->07/16), Peugeot 207 (WC) (06/06->06/09), 207 (W) (06/09->07/15), 208 (C) (04/12->04/15), 307 (3/3 Break/3 SW/3 CC) (06/05->03/09), 308 (4/4 GTI/4 SW/4 CC) (09/07->07/15), 407 (6/6 SW/6 Coupé) (05/04->07/08), 407 (6/6 JZ/6 Coupé) (02/06->03/11), 807 (E) (07/02->02/08), 807 (E) (02/08->06/14), 3008 (oU) (06/09->10/13), 5008 Van (O) (10/09->10/13), Bipper (A) (12/07->12/15), Expert (X) (02/07->08/16), Partner (7) (05/08->03/12), RCZ (4J) (04/10->09/15) i Toyota Proace (03/13->08/16)
Više o proizvodu

Pomoći ćemo vam s kupnjom.

Koristite našu podadna
Robu nam možete vratiti u roku od 14 dana
Isprobajte proizvod u našoj trgovini

Adapter za tipke na volanu za Citroen / Fiat / Peugeot / Toyota ACV SWC 42XPG007-0

Opis i parametri
Ocjena0
Kategorija

Adapter za upravljanje tipkama na volanu za Citroën / Fiat / Peugeot / Toyota ACV SWC 42XPG007-0

Očuvajte izvorne funkcije upravljanja autoradijom s volana pri zamjeni originalnog radija za aftermarket jedinicu. Ovisno o opremi vozila, opsegu funkcija i softveru novoinstalirane glavne jedinice, može doći do ograničenja ili zamjene nekih funkcija drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da se podudaraju tehnički i vizualno. Provjerite je li izvorno bila instalirana neka od navedenih OEM glavnih jedinica. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravno funkcioniranje upravljanja s volana (SWC).

Namijenjeno za automobile

Citroën Berlingo (7) (06/2008 -> 03/2012, 04/2012 -> 05/2015, 06/2015 -> 06/2018) vozila s OEM glavnom jedinicom Blaupunkt / Continental / Siemens VDO RD4 s upravljačem glasnoće.
Citroën C2 (J) (12/2004 -> 12/2009) vozila s OEM glavnom jedinicom Blaupunkt / Continental / Siemens VDO RD4 s upravljačem glasnoće.
Citroën C3 (F) (10/2005 -> 01/2010) vozila s OEM glavnom jedinicom Blaupunkt / Continental / Siemens VDO RD4 s upravljačem glasnoće.
Citroën C3 (S) (01/2010 -> 01/2017) vozila s OEM glavnom jedinicom Blaupunkt / Continental / Siemens VDO RD4 s upravljačem glasnoće.
Citroën C4 (L) (11/2004 -> 08/2010) vozila s OEM glavnom jedinicom Blaupunkt / Continental / Siemens VDO RD4 s upravljačem glasnoće.
Citroën C5 (D) (10/2004 -> 04/2008) vozila s OEM glavnom jedinicom Blaupunkt / Continental / Siemens VDO RD4 s upravljačem glasnoće.
Citroën C8 (E) (01/2008 -> 07/2012, 07/2012 -> 06/2014) vozila s OEM glavnom jedinicom Blaupunkt / Continental / Siemens VDO RD4 s upravljačem glasnoće.
Citroën DS3 (S) (03/2010 -> 07/2014) vozila s OEM glavnom jedinicom Blaupunkt / Continental / Siemens VDO RD4 s upravljačem glasnoće.
Citroën Jumpy (X) (02/2007 -> 03/2012, 03/2012 -> 05/2016) vozila s OEM glavnom jedinicom Blaupunkt / Continental / Siemens VDO RD4 s upravljačem glasnoće.
Citroën Nemo (A) (08/2008 -> 12/2015) vozila s OEM glavnom jedinicom Blaupunkt / Continental / Siemens VDO RD4 s upravljačem glasnoće.
Citroën Xsara Picasso (C) (03/2004 -> 02/2010) vozila s OEM glavnom jedinicom Blaupunkt / Continental / Siemens VDO RD4 s upravljačem glasnoće.

Fiat Scudo (ZAF 270) (02/2007 -> 07/2016) vozila s OEM glavnom jedinicom Blaupunkt / Continental / Siemens VDO RD4 s upravljačem glasnoće.

Peugeot 207 (WC) (06/2006 -> 06/2009), 207 (W) (06/2009 -> 07/2015) vozila s OEM glavnom jedinicom Blaupunkt / Continental / Siemens VDO RD4 s upravljačem glasnoće.
Peugeot 208 (C) (04/2012 -> 04/2015) vozila s OEM glavnom jedinicom Blaupunkt / Continental / Siemens VDO RD4 s upravljačem glasnoće.
Peugeot 307 (3/3 Break/3 SW/3 CC) (06/2005 -> 03/2009) vozila s OEM glavnom jedinicom Blaupunkt / Continental / Siemens VDO RD4 s upravljačem glasnoće.
Peugeot 308 (4/4 GTI/4 SW/4 CC) (09/2007 -> 07/2015) vozila s OEM glavnom jedinicom Blaupunkt / Continental / Siemens VDO RD4 s upravljačem glasnoće.
Peugeot 407 (6/6 SW/6 Coupé) (05/2004 -> 07/2008, 02/2006 -> 03/2011) vozila s OEM glavnom jedinicom Blaupunkt / Continental / Siemens VDO RD4 s upravljačem glasnoće.
Peugeot 807 (E) (07/2002 -> 02/2008, 02/2008 -> 06/2014) vozila s OEM glavnom jedinicom Blaupunkt / Continental / Siemens VDO RD4 s upravljačem glasnoće.
Peugeot 3008 (oU) (06/2009 -> 10/2013) vozila s OEM glavnom jedinicom Blaupunkt / Continental / Siemens VDO RD4 s upravljačem glasnoće.
Peugeot 5008 Van (O) (10/2009 -> 10/2013) vozila s OEM glavnom jedinicom Blaupunkt / Continental / Siemens VDO RD4 s upravljačem glasnoće.
Peugeot Bipper (A) (12/2007 -> 12/2015) vozila s OEM glavnom jedinicom Blaupunkt / Continental / Siemens VDO RD4 s upravljačem glasnoće.
Peugeot Expert (X) (02/2007 -> 08/2016) vozila s OEM glavnom jedinicom Blaupunkt / Continental / Siemens VDO RD4 s upravljačem glasnoće.
Peugeot Partner (7) (05/2008 -> 03/2012) vozila s OEM glavnom jedinicom Blaupunkt / Continental / Siemens VDO RD4 s upravljačem glasnoće.
Peugeot RCZ (4J) (04/2010 -> 09/2015) vozila s OEM glavnom jedinicom Blaupunkt / Continental / Siemens VDO RD4 s upravljačem glasnoće.

Toyota Proace (03/2013 -> 08/2016) vozila s OEM glavnom jedinicom Blaupunkt / Continental / Siemens VDO RD4 s upravljačem glasnoće.

CAN Bus informacije

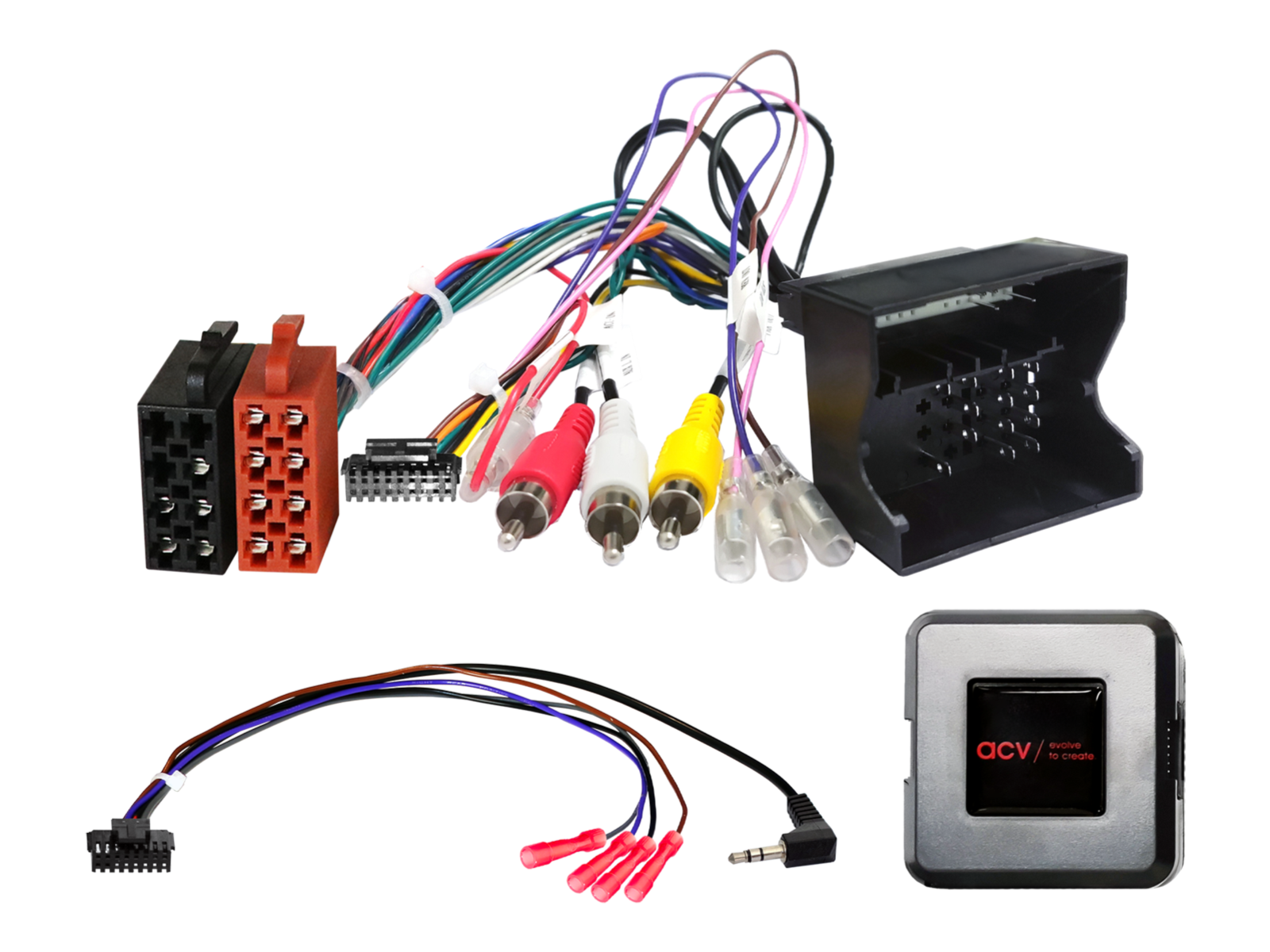

Konektori i napajanje:

Konektor: 40-pinski Quadlock.
Konektor: OEM SWC > 3,5 mm priključak / slobodni vodič.
Konektor: OEM AUX > RCA (m) crveni/bijeli.
Konektor: RCA (m) žuti – nije spojen.

Napojni signali:

Crvena: +12V uključeno napajanje (kontakt 15).
Narančasta: +12V za osvjetljenje (kontakt 58).
Ljubičasto/bijeli: +12V signal za vožnju unatrag (rikverc).
Ružičasta: signal brzine.
Zelena: GND signal ručne/parkirne kočnice.

Kompatibilnost i funkcije:

Podržana vozila s PDC-om straga – potrebno sučelje Chimes Interface BMW/Citroen/Peugeot/Fiat/Ford/Volvo (can-pdc).
Podržana vozila s prekidačem PDC – potrebno je aktivirati funkciju zvučne signalizacije PDC.
Podešavanje vozila podržano prema uputstvu.
Podrška ECO-mode – +12V stalno napajanje (kontakt 30) preko osigurača baterije.

Važne dodatne informacije

Za potpunu aktivaciju adaptera potrebno je naručiti spojni kabel za određeni brend autoradia.

Opća uputstva za instalaciju

Provjera prije montaže:

Provjerite sve funkcije upravljanja i postavke vozila s izvorno ugrađenom OEM glavnom jedinicom.
Odspojite originalni radio (OEM HU) bez napajanja.
Provjerite sve spojeve sučelja (interface) da su ispravno spojeni – bez napajanja.

Povezivanje i redoslijed spajanja:

Provjerite postavke i HW konfiguraciju sučelja – bez napajanja.
Provjerite konfiguraciju spojnog kabela prema radiju – bez napajanja.
Spojite kabel na radio prema uputama naknadno ugrađene jedinice.
Spojite ostale vodiče prema uputama uređaja.
Spojite cijelu instalaciju s vozilom – glavni napojni spoj spojite kao posljednji.
Izvedite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili priručniku.
Konfigurirajte aftermarket glavnu jedinicu (upravljanje s volana, kamera, handsfree, napajanje antene i drugo).
Obavite funkcionalni test upravljanja s volana i komunikacije s vozilom.

Promjena konfiguracije sučelja i HU kabela:

Sve izmjene radite bez napajanja.
Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara sučelja ili sustava vozila:

Ponovno instalirajte originalni OEM HU.
Pokrenite originalnu jedinicu.
Inicirajte isključivanje CAN Bus sustava.
Provjerite HW konfiguraciju sučelja.
Nakon isključivanja CAN Bus-a ponovite korake 5 i 6 navedene gore.

Prilikom izmjena ožičenja ili vođenja kabela:

Spojeve i izmjene smije izvoditi samo stručno osposobljeno osoblje.
Sve izmjene moraju se prije spajanja provjeriti s aspekta odobrenja proizvođača ili utjecaja na jamstvo vozila.
Sve prilagodbe moraju se prije spajanja provjeriti mjerenjem i usporedbom sa shemom ožičenja vozila.
Izmjene izvodite na vlastitu odgovornost, bez jamstva za funkcionalnost.
Izmjene se izvode na vlastiti rizik, bez jamstva da neće doći do oštećenja vozila, uređaja ili sučelja.
Izmjene unaprijed instaliranog ožičenja mogu dovesti do gubitka jamstva proizvoda.
