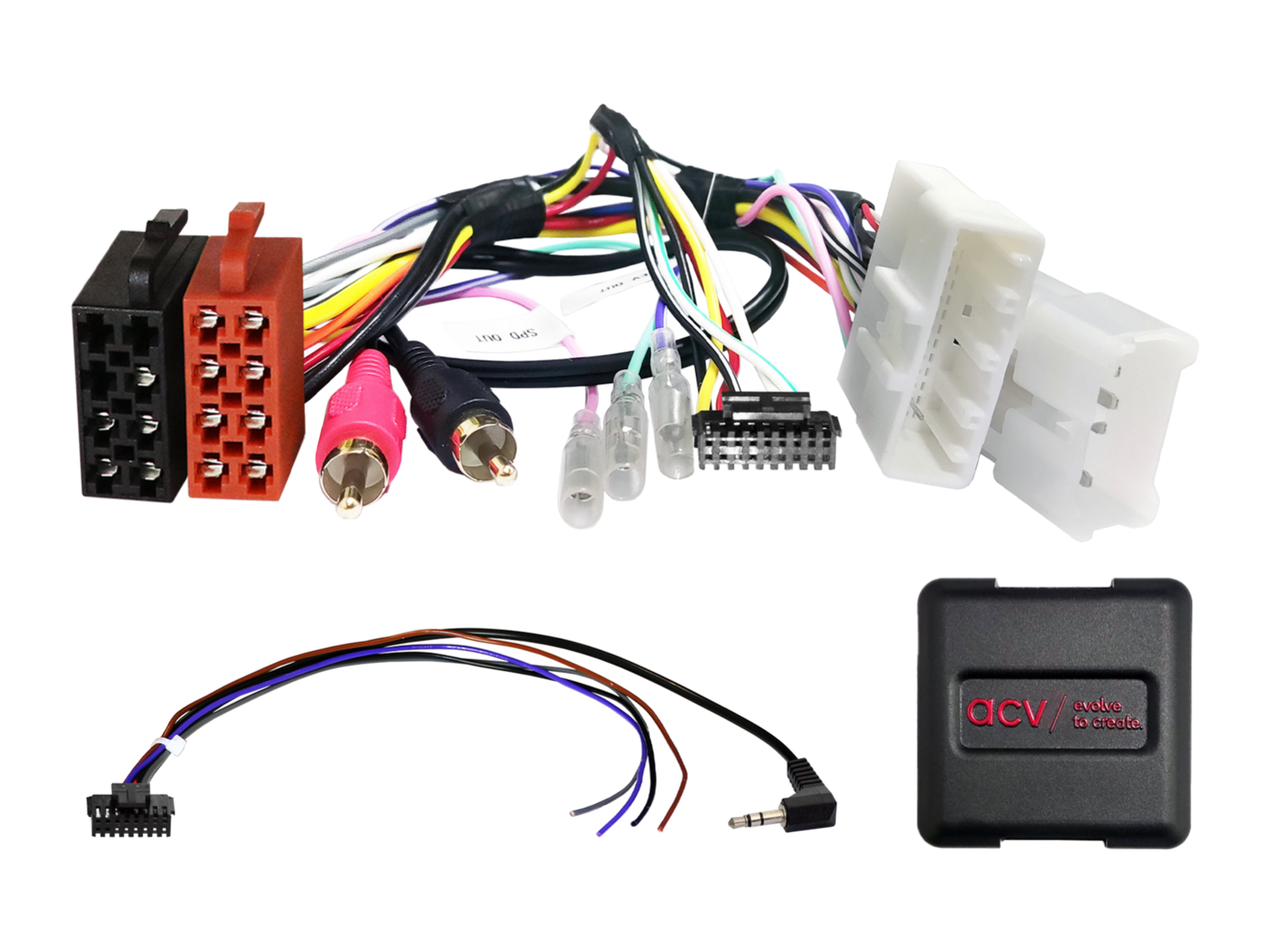

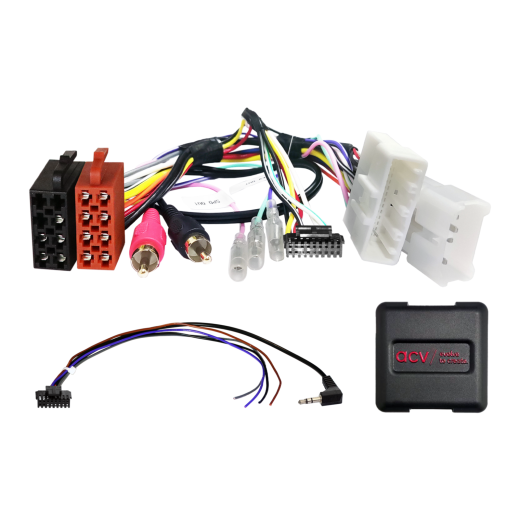

Adapter za tipke na volanu za Citroen / Peugeot / Toyota ACV SWC 42XPG016-0

Budite prvi koji će recenzirati ovaj proizvod

Adapter za volan za Citroen C1 (P) (07/14->09/21), Peugeot 108 (P) (07/14->03/21) i Toyota Aygo (AB1) (07/14->06/18), Aygo (AB1) (06/18->03/22)
Više o proizvodu

Pomoći ćemo vam s kupnjom.

Koristite našu podadna
Robu nam možete vratiti u roku od 14 dana
Isprobajte proizvod u našoj trgovini

Adapter za tipke na volanu za Citroen / Peugeot / Toyota ACV SWC 42XPG016-0

Opis i parametri
Ocjena0
Kategorija

Adapter za upravljanje tipkama na volanu za Citroën / Peugeot / Toyota ACV SWC 42XPG016-0

Očuvajte izvorne funkcije upravljanja autoradijom s volana pri zamjeni tvorničkog radija za aftermarket jedinicu. Ovisno o opremi vozila, opsegu funkcija i softveru novoinstaliranog radija, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite prikazane konektore kabela s konektorima u vašem vozilu i uvjerite se da odgovaraju tehnički i vizualno. Provjerite je li izvorno bilo instalirano neko od navedenih OEM radija. Prije konačne ugradnje provjerite funkcionalnost vozila, postavke sustava i ispravno funkcioniranje upravljanja s volana (SWC).

Namijenjeno za automobile

Citroën C1 (P) (07/2014 -> 09/2021) - izvorni OEM radio.

Peugeot 108 (P) (07/2014 -> 03/2021) - izvorni OEM radio.

Toyota Aygo (AB1) (07/2014 -> 06/2018) - izvorni OEM radio.
Toyota Aygo (AB1) (06/2018 -> 03/2022) - izvorni OEM radio.

CAN Bus informacije

Konektori i napajanje:

Konektori: Toyota 10-pin / 6-pin / 20-pin.
Povezivanje OEM upravljanja s volana: 3,5 mm priključak ili slobodni vodič na SWC ulaz radija.
Povezivanje OEM AUX: RCA (crveni/crni).

Postavke:

Postavke DIP prekidača prema uputama proizvođača aftermarket jedinice.

Kompatibilnost s vozilima:

Analogno upravljanje s volana (SWC).

Potez posebni slučajevi i upozorenja:

Reimportirana vozila ili vozila s drugačijim softverom mogu imati ograničenu funkcionalnost.

Važne dodatne informacije

Kompatibilno s aftermarket radio jedinicama koje imaju analogni ulaz za upravljanje s volana.
Za potpunu aktivaciju adaptera potrebno je naručiti spojni kabel za konkretnu marku radio uređaja.

Opća uputstva za instalaciju

Provjera prije montaže:

Provjerite sve funkcije upravljanja i postavke vozila s izvornom OEM glavnom jedinicom.
Isključite i odspojite izvorni radio (OEM HU) bez napajanja.
Provjerite sve spojeve sučelja (interface) jesu li pravilno povezani – bez napajanja.

Povezivanje i redoslijed ožičenja:

Postavite i provjerite HW konfiguraciju sučelja – bez napajanja.
Provjerite konfiguraciju priključnog kabela prema HU – bez napajanja.
Povežite kabel s HU prema uputama aftermarket uređaja.
Povežite ostale vodiče prema uputama uređaja.
Povežite cijelu instalaciju s vozilom – glavni napojni spoj priključite posljednji.
Izvršite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili priručniku.
Konfigurirajte aftermarket HU (upravljanje s volana, kamera, handsfree, napajanje antene itd.).
Izvršite funkcionalni test upravljanja s volana i komunikacije s vozilom.

Promjena konfiguracije sučelja i HU kabela:

Sve promjene vršite bez napajanja.
Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara sučelja ili sustava vozila:

Ponovno instalirajte izvorni OEM HU.
Pokrenite izvorni uređaj.
Pokrenite isključivanje CAN Bus sustava.
Provjerite HW konfiguraciju sučelja.
Nakon isključivanja CAN Bus ponovite korake 5 i 6 navedene gore.

Prilikom prilagodbi spojeva ili vođenja kablova:

Spojeve i prilagodbe smije izvoditi samo stručno osposobljeno osoblje.
Sve promjene moraju se prije priključenja provjeriti s obzirom na odobrenje proizvođača ili utjecaj na jamstvo vozila.
Sve prilagodbe moraju se prije povezivanja provjeriti mjerenjem i usporedbom sa shemom ožičenja vozila.
Prilagodbe radite na vlastitu odgovornost, bez jamstva za funkcionalnost.
Prilagodbe se izvode na vlastiti rizik, bez jamstva da neće doći do oštećenja vozila, uređaja ili sučelja.
Prilagodbe prethodno postavljenih kabela mogu dovesti do gubitka jamstva proizvoda.
