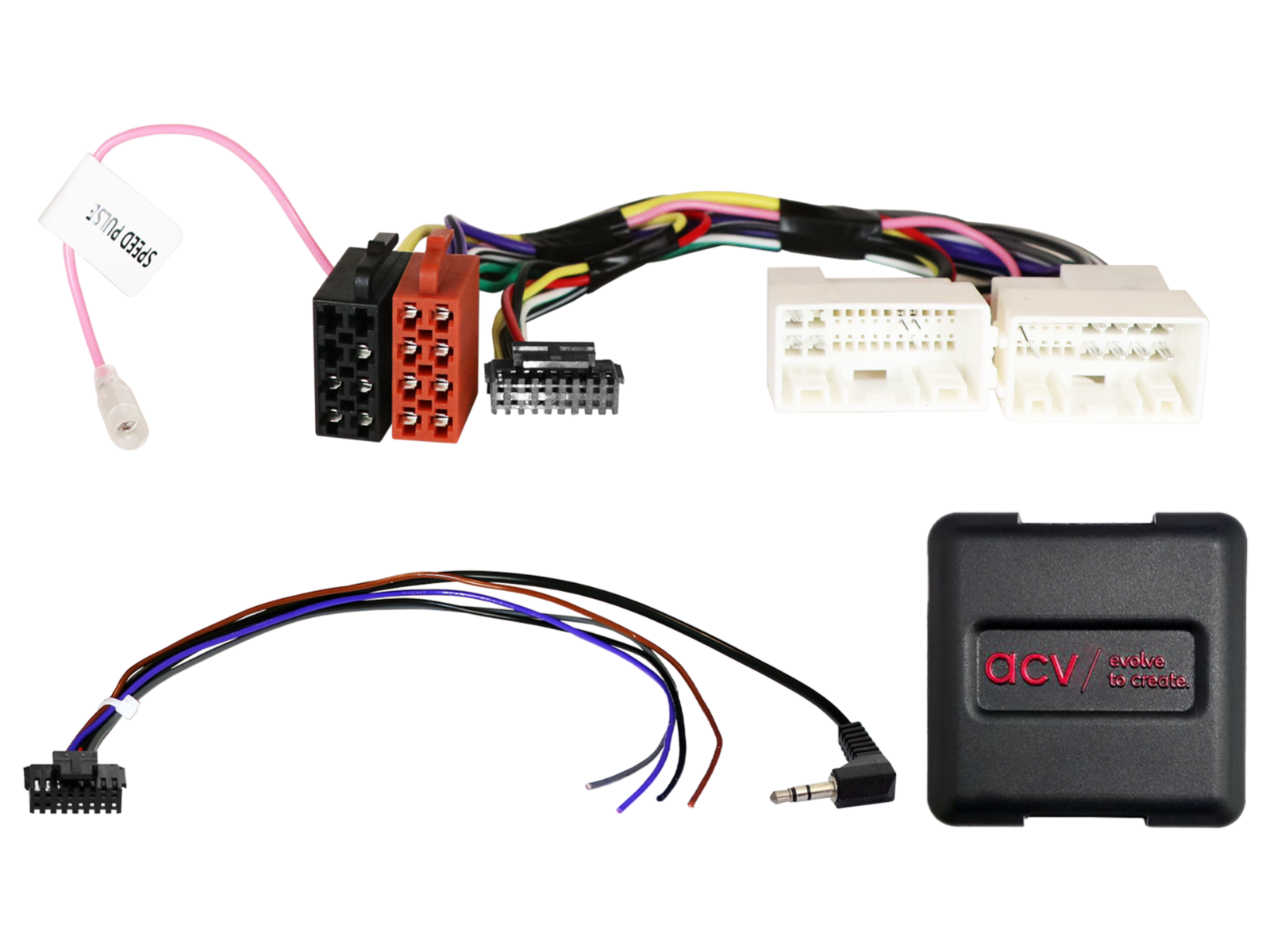

Adapter za tipke na volanu za Hyundai / Kia ACV SWC 42XHY005-0

Budite prvi koji će recenzirati ovaj proizvod

Adapter za volan za Hyundai Azera (2011->2017), Elantra (2011->2015), H1 (TQ) (03/11->08/18), H1 (TQ) (08/18->07/20), H350 (06/15->12/19), i10 (IA) (11/13->12/16), i10 (IA) (01/17->12/19), i20 (GB) (12/14->06/18), i20 (GB) (07/18->09/20), i30 (GD/GDH) (03/12->05/15), i30 (GD/GDH) (05/15->05/17), i40 (VF) (09/11->05/15), i40 (VF) (05/15->08/18), i40 (VF) (08/18->07/19), i45 (2009->2014), i800 (2007->2021), ix35 (EL) (03/10->09/13), ix35 (EL) (09/13->07/15), ix45 (2013->2018), Santa-Fe (DM) (10/12->11/15), Santa-Fe (DM) (12/15->08/18), Sonata (YF) (2009->2014), Tucson (TL) (04/10->06/15), Tucson (TL) (07/15->07/18), Tucson (TL) (18.07.->20.12.) i Kia Cee'd (JD) (06/12->09/15), Optima (TF) (10/13->10/15), ProCee'd (JD) (07/13->09/15), Sorento (XM) (10/12->03/15)
Više o proizvodu

Pomoći ćemo vam s kupnjom.

Koristite našu podadna
Robu nam možete vratiti u roku od 14 dana
Isprobajte proizvod u našoj trgovini

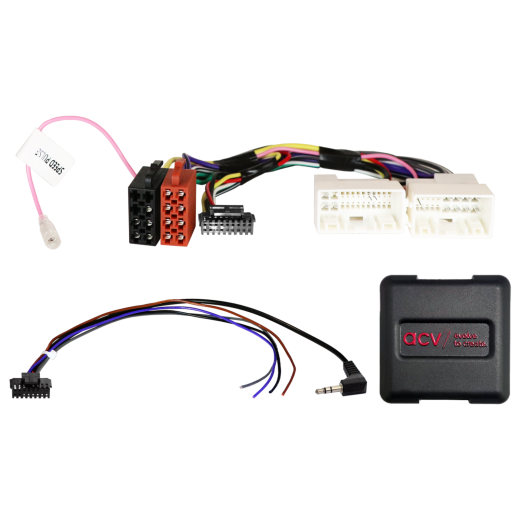

Adapter za tipke na volanu za Hyundai / Kia ACV SWC 42XHY005-0

Opis i parametri
Ocjena0
Kategorija

Adapter za upravljanje tipkama na volanu za Hyundai / Kia ACV SWC 42XHY005-0

Sačuvajte izvorne funkcije upravljanja autoradiom s volana pri zamjeni originalnog radija za naknadno ugrađenu (aftermarket) jedinicu. Ovisno o opremi vozila, opsegu funkcija i softveru novo instalirane jedinice moguća su ograničenja ili zamjena nekih funkcija. Usporedite prikazane konektore kabela s konektorima u vašem vozilu i uvjerite se da odgovaraju tehnički i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM radio uređaja. Prije konačne montaže provjerite ispravnost vozila, postavke sustava i ispravno funkcioniranje upravljanja s volana (SWC).

Namijenjeno za vozila

Hyundai Azera (2011 -> 2017) - izvorni OEM radio.
Hyundai Elantra (2011 -> 2015) - izvorni OEM radio.
Hyundai H1 [TQ] (03/2011 -> 08/2018) - izvorni OEM radio, vozila od 2016. i novija bez OEM navigacije.
Hyundai H1 [TQ] (08/2018 -> 07/2020) - izvorni OEM radio, vozila od 2016. i novija bez OEM navigacije.
Hyundai H350 (06/2015 -> 12/2019) - izvorni OEM radio, vozila od 2016. i novija bez OEM navigacije.
Hyundai i10 [IA] (11/2013 -> 12/2016) - izvorni OEM radio.
Hyundai i10 [IA] (01/2017 -> 12/2019) - izvorni OEM radio, vozila od 2016. i novija bez OEM navigacije.
Hyundai i20 [GB] (12/2014 -> 06/2018) - izvorni OEM radio, vozila od 2016. i novija bez OEM navigacije.
Hyundai i20 [GB] (07/2018 -> 09/2020) - izvorni OEM radio, vozila od 2016. i novija bez OEM navigacije.
Hyundai i30 [GD/GDH] (03/2012 -> 05/2015) - izvorni OEM radio.
Hyundai i30 [GD/GDH] (05/2015 -> 05/2017) - izvorni OEM radio.
Hyundai i40 [VF] (09/2011 -> 05/2015) - izvorni OEM radio, vozila s originalnom navigacijom Continental.
Hyundai i40 [VF] (05/2015 -> 08/2018) - izvorni OEM radio, vozila s originalnom navigacijom Continental.
Hyundai i40 [VF] (08/2018 -> 07/2019) - izvorni OEM radio, vozila s originalnom navigacijom Continental.
Hyundai i45 (2009 -> 2014) - izvorni OEM radio.
Hyundai i800 (2007 -> 2021) - izvorni OEM radio, vozila od 2016. i novija bez OEM navigacije.
Hyundai ix35 [EL] (03/2010 -> 09/2013) - izvorni OEM radio.
Hyundai ix35 [EL] (09/2013 -> 07/2015) - izvorni OEM radio.
Hyundai ix45 (2013 -> 2018) - izvorni OEM radio, vozila od 2016. i novija bez OEM navigacije.
Hyundai Santa Fe [DM] (10/2012 -> 11/2015) - izvorni OEM radio.
Hyundai Santa Fe [DM] (12/2015 -> 08/2018) - izvorni OEM radio, vozila od 2016. i novija bez OEM navigacije.
Hyundai Sonata [YF] (2009 -> 2014) - izvorni OEM radio.
Hyundai Tucson [TL] (04/2010 -> 06/2015) - izvorni OEM radio.
Hyundai Tucson [TL] (07/2015 -> 07/2018) - izvorni OEM radio, vozila s originalnom navigacijom Continental.
Hyundai Tucson [TL] (07/2018 -> 12/2020) - izvorni OEM radio, vozila s originalnom navigacijom Continental.

Kia Cee'd [JD] (06/2012 -> 09/2015) - izvorni OEM radio.
Kia Optima [TF] (10/2013 -> 10/2015) - izvorni OEM radio.
Kia ProCee'd [JD] (07/2013 -> 09/2015) - izvorni OEM radio.
Kia Sorento [XM] (10/2012 -> 03/2015) - izvorni OEM radio.

CAN Bus informacije

Konektori i napajanje:

Konektori: Hyundai 24-pinski / 18-pinski.
Povezivanje OEM upravljanja s volana: 3,5 mm priključak ili slobodni vodič na SWC ulaz autoradia.
Napajanje za vozila od 2016. i novija: +12 V struja paljenja (Klemme 15) iz osiguračke kutije – ako je potrebno.

Postavke:

Postavke DIP prekidača prema proizvođaču naknadno ugrađene jedinice (pogledajte BDA).

Kompatibilnost s vozilima:

Vozila bez OEM audio sustava.
Analogno upravljanje s volana (SWC).

Posebni slučajevi i upozorenja:

Vozila s drugačijim rasporedom pinova ili s OEM navigacijom: prije povezivanja provjerite pinout kako biste izbjegli pogreške ili oštećenja.

Važne dodatne informacije

Kompatibilno s aftermarket autoradiima s analognim ulazom za upravljanje s volana (npr. Sony, Kenwood, JVC, Pioneer, Alpine, Blaupunkt, Clarion, Zenec i dr.).
Za potpunu aktivaciju adaptera potrebno je naručiti spojni kabel za određenu marku autoradia.

Opća uputstva za instalaciju

Provjere prije montaže:

Provjerite sve funkcije upravljanja i postavke vozila s izvornom OEM glavnom jedinicom.
Isključite originalni radio (OEM HU) bez napajanja.
Provjerite sve spojeve sučelja (interface) da su pravilno spojeni – bez napajanja.

Povezivanje i redoslijed spajanja:

Postavite i provjerite HW konfiguraciju sučelja – bez napajanja.
Provjerite konfiguraciju spojnog kabela prema HU – bez napajanja.
Povežite kabel s HU prema uputama za naknadno ugrađenu jedinicu.
Povežite ostale vodiče prema uputama uređaja.
Povežite cijelu instalaciju s vozilom – glavni napojni spoj priključite zadnji.
Izvedite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili priručniku.
Konfigurirajte naknadno ugrađenu HU (upravljanje s volana, kamera, handsfree, napajanje antene itd.).
Provedite funkcionalni test upravljanja s volana i komunikacije s vozilom.

Promjena konfiguracije sučelja i HU kabela:

Sve promjene izvodite bez napajanja.
Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara sučelja ili sustava vozila:

Ponovno instalirajte izvorni OEM HU.
Pokrenite izvorni uređaj.
Inicirajte isključivanje CAN Bus sustava.
Provjerite HW konfiguraciju sučelja.
Nakon isključenja CAN Bus ponovite korake 5 i 6 navedene gore.

Pri izmjenama ožičenja ili kabela:

Spojeve i izmjene smije izvoditi samo stručno osposobljeno osoblje.
Sve promjene moraju biti prije spajanja provjerene u smislu odobrenja proizvođača ili utjecaja na jamstvo vozila.
Sve izmjene moraju biti prije spajanja provjerene mjerenjem i usporedbom sa shemom ožičenja vozila.
Izmjene provodite na vlastitu odgovornost, bez jamstva za funkcionalnost.
Izmjene se provode na vlastiti rizik, bez garancije da neće doći do oštećenja vozila, uređaja ili sučelja.
Izmjene unaprijed postavljenog ožičenja mogu dovesti do gubitka jamstva na proizvod.
