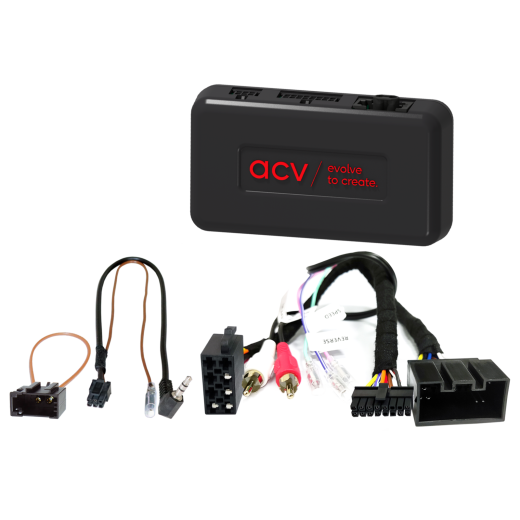

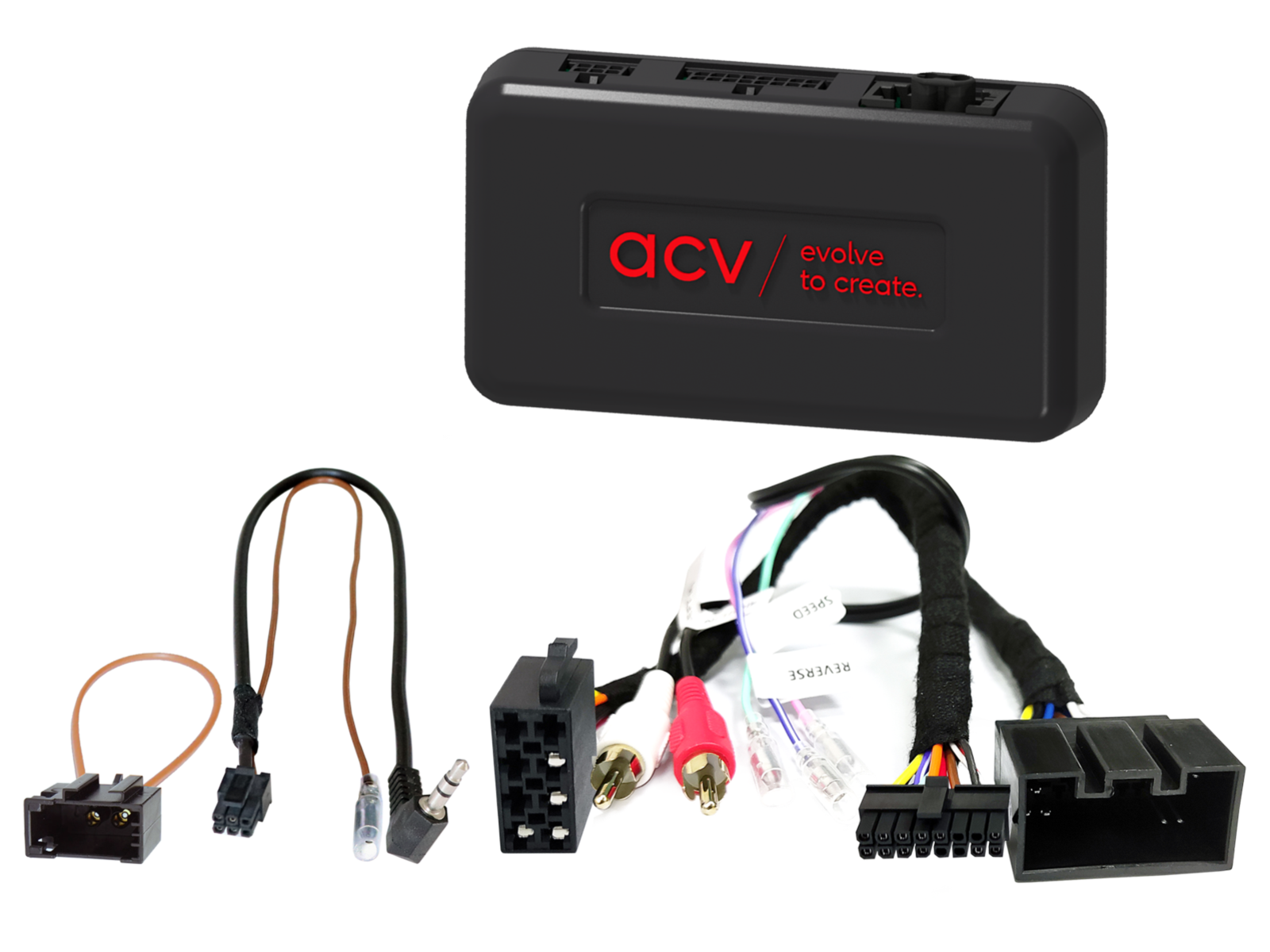

Adapter za tipke na volanu za Land Rover ACV SWC 42XLR008-0

Adapter za upravljanje tipkama na volanu za Land Rover ACV SWC 42XLR008-0

Sačuvajte izvorne funkcije upravljanja radiom s volana prilikom zamjene originalnog radio uređaja naknadno ugrađenom glavnom jedinicom (aftermarket). Ovisno o opremi vozila, opsegu funkcija i softveru novoinstaliranog radija, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da odgovaraju tehnički i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM radio uređaja. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravno funkcioniranje upravljanja s volana (SWC).

Namijenjeno za vozila

• Land Rover Range Rover III [L322/Vogue] (09/2009 -> 12/2012) - vozila s Alpine OEM dodirnom glavnom jedinicom, vozila s OEM MOST pojačanim sustavom, postavke vozila i datum/vrijeme nisu podržani, funkcija fader nije podržana.

CAN Bus informacije

Konektori i napajanje:

• Konektor: 20-pin Land Rover.
• Povezivanje OEM upravljanja s volana (SWC): 3,5 mm jack ili slobodni vodič.
• Povezivanje OEM pojačanog sustava: RCA (muški) crvena/bijela.
• Optička petlja: MOST (f) – povezivanje s OEM zaslonom.
• Predpojačani izlaz s aftermarket glavne jedinice (HU): RCA (front pre-out) – fader nije podržan.

Postavke:

• Postavke DIP prekidača prema proizvođaču aftermarket jedinice (vidi upute uređaja).

Kompatibilnost s vozilima:

• Vozila s CAN Bus.
• Vozila s OEM MOST pojačanim sustavom.
• Vozila s Alpine OEM dodirnom glavnom jedinicom.
• Postavke vozila i datum/vrijeme nisu podržani.

Dostupni signali i ograničenja opterećenja:

• Crveni: +12 V kontaktna struja (Klemme 15).
• Narančasti: +12 V osvjetljenje (Klemme 58).
• Ljubičasto/bijeli: +12 V signal za rikverc.
• Ružičasti: impuls brzine.
• Zeleni: GND signal ručne kočnice.
• Maksimalna nosivost izlaza: 250 mA.
• Za zahtjev struje preko 250 mA: 1 relej min. 75 Ω zavojnica; 2 releja min. 150 Ω zavojnice.

Važne dodatne informacije

• Analogno upravljanje s volana (SWC). Kod reimportiranih vozila ili vozila s drugačijom verzijom softvera neke funkcije mogu biti nekompatibilne.
• Za potpunu aktivaciju adaptera potrebno je naručiti priključni kabel za konkretnu marku autoradia.

Opća uputstva za instalaciju

Provjera prije montaže:

1. Provjerite sve funkcije upravljanja i postavke vozila s izvornom OEM glavnom jedinicom.
2. Isključite originalni radio (OEM HU) bez napajanja.
3. Provjerite sve spojeve sučelja (interface) jesu li pravilno povezani – bez napajanja.

Povezivanje i redoslijed instalacije:

1. Provjerite postavke i HW konfiguraciju sučelja – bez napajanja.
2. Provjerite konfiguraciju priključnog kabla prema HU – bez napajanja.
3. Povežite kabel s HU prema uputama aftermarket uređaja.
4. Povežite ostale vodiče prema uputama uređaja.
5. Povežite cijelu instalaciju s vozilom – glavno napajanje spojite posljednje.
6. Obavite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili priručniku.
7. Konfigurirajte aftermarket HU (upravljanje s volana, kamera, handsfree, napajanje antene i drugo).
8. Provedite funkcionalni test upravljanja s volana i komunikacije s vozilom.

Promjena konfiguracije sučelja i HU kabela:

• Sve promjene izvršavajte bez napajanja.
• Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara sučelja ili sustava vozila:

• Ponovno instalirajte originalni OEM HU.
• Pokrenite originalnu jedinicu.
• Inicirajte gašenje CAN Bus sustava.
• Provjerite HW konfiguraciju sučelja.
• Nakon gašenja CAN Bus-a ponovite korake 5 i 6 navedene gore.

Prilikom izmjena ožičenja ili vođenja kabela:

• Spajanje i izmjene smije obavljati isključivo stručni i osposobljeni kadar.
• Sve promjene moraju biti prije spajanja provjerene s aspekta odobrenja proizvođača ili utjecaja na jamstvo vozila.
• Sve izmjene moraju se prije spajanja provjeriti mjerenjem i usporedbom sa shemom ožičenja vozila.
• Izmjene radite na vlastitu odgovornost, bez jamstva za funkcionalnost.
• Izmjene se provode na vlastiti rizik, bez garancije isključenja mogućnosti oštećenja vozila, uređaja ili sučelja.
• Izmjene prethodno ugrađenog ožičenja mogu dovesti do gubitka jamstva proizvoda.
