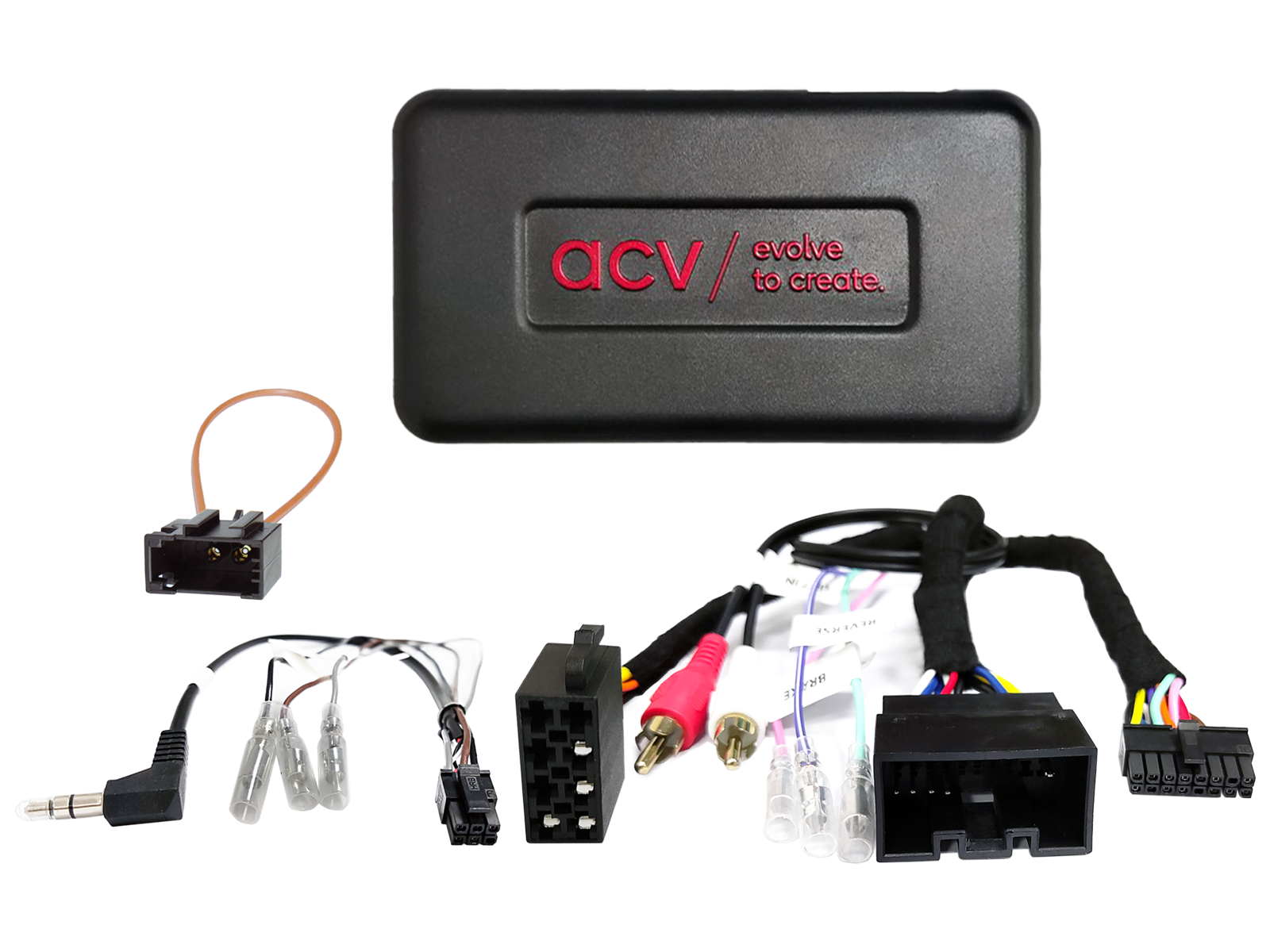

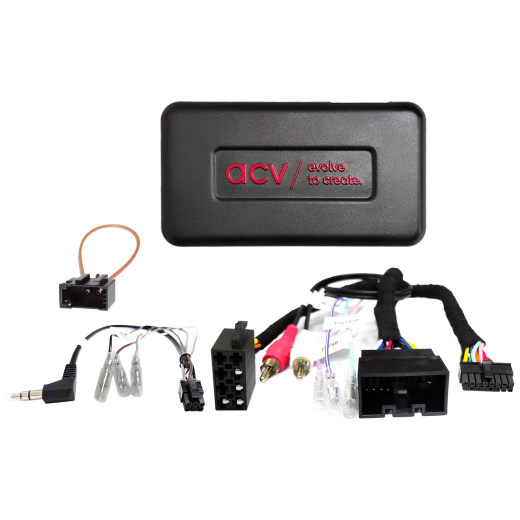

Adapter za tipke na volanu za Land Rover ACV SWC 42XLR011-0

Adapter za upravljanje tipkama na volanu za Land Rover ACV SWC 42XLR011-0

Očuvajte izvorne funkcije upravljanja autoradijom s volana pri zamjeni originalnog radija aftermarket jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradia, neke funkcije mogu biti ograničene ili zamijenjene drugim funkcijama. Usporedite prikazane priključke ožičenja s priključcima u vašem vozilu i provjerite odgovaraju li tehnički i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradia. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravno funkcioniranje upravljanja s volana (SWC).

Namijenjeno za vozila

• Land Rover Discovery IV [LA] (09/2009 -> 11/2013) - vozila s OEM MOST pojačanim sustavom, postavke vozila i datum/vrijeme nisu podržani, OEM zaslon nije podržan prikazuje se pokretački logotip Land Rover, funkcija fadera nije podržana.
• Land Rover Range Rover Sport I [LS] (09/2009 -> 08/2013) - vozila s OEM MOST pojačanim sustavom, postavke vozila i datum/vrijeme nisu podržani, OEM zaslon nije podržan prikazuje se pokretački logotip Land Rover, funkcija fadera nije podržana.

CAN Bus informacije

Priključci i napajanje:

• Priključak: 20‑pinskih Land Rover.
• Priključak OEM upravljanja s volana (SWC): 3,5 mm jack ili slobodni vodič.
• Priključak OEM pojačanog sustava: RCA (muški) crvena/bijela – prednji pre‑out s aftermarket HU; funkcija fadera nije podržana.

Postavke:

• Postavke DIP prekidača prema proizvođaču aftermarket jedinice (vidi uputu za uređaj).

Kompatibilnost i ograničenja:

• Vozila s CAN Bus.
• Vozila s OEM MOST pojačanim sustavom.
• Postavke vozila i postavke datuma/vremena nisu podržane.
• OEM zaslon nije podržan; prikazuje se samo pokretački logotip Land Rover.

Signali i nosivost izlaza:

• Crveni: +12 V paljenja (Klemme 15).
• Narančasti: +12 V osvjetljenja (Klemme 58).
• Ljubičasto/bijeli: +12 V signal za rikverc.
• Ružičasti: puls brzine.
• Zeleni: GND signal parkirne kočnice.
• Maks. nosivost izlaza: 250 mA. Pri većem opterećenju upotrijebite relej – 1 relej s otporom zavojnice min. 75 Ω, 2 releja s otporom zavojnica min. 150 Ω.

Važne dodatne informacije

• Analogno upravljanje s volana (SWC). Kod reimportiranih vozila ili vozila s drugačijim softverom može doći do nekompatibilnosti funkcija.
• Za punu aktivaciju adaptera potrebno je naručiti povezni kabel za određenu marku autoradia.

Opća uputstva za instalaciju

Provjera prije montaže:

1. Provjerite sve funkcije upravljanja i postavke vozila s izvornom OEM glavnom jedinicom.
2. Isključite originalni radio (OEM HU) bez napajanja.
3. Provjerite sve spojeve sučelja (interface) jesu li pravilno spojeni – bez napajanja.

Povezivanje i redoslijed priključivanja:

1. Provjerite postavke i HW konfiguraciju sučelja – bez napajanja.
2. Provjerite konfiguraciju priključnog kabela na HU – bez napajanja.
3. Priključite kabel na HU prema uputama za aftermarket uređaj.
4. Priključite ostale vodiče prema uputama za uređaj.
5. Spojte cijelu instalaciju s vozilom – glavni napojni spoj priključite posljednji.
6. Provedite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili priručniku.
7. Konfigurirajte aftermarket HU (upravljanje s volana, kamera, handsfree, napajanje antene i drugo).
8. Obavite funkcijski test upravljanja s volana i komunikacije s vozilom.

Promjena konfiguracije sučelja i HU kabela:

• Sve promjene provodite bez napajanja.
• Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara sučelja ili sustava vozila:

• Ponovno instalirajte originalni OEM HU.
• Pokrenite originalnu jedinicu.
• Pokrenite isključenje CAN Bus sustava.
• Provjerite HW konfiguraciju sučelja.
• Nakon isključenja CAN Bus ponovite korake 5 i 6 navedene gore.

Pri izmjenama ožičenja ili kabela:

• Povezivanje i izmjene smije izvršavati samo stručno osposobljeno osoblje.
• Sve promjene moraju se prije povezivanja provjeriti u smislu odobrenja od proizvođača ili utjecaja na jamstvo vozila.
• Sve preinake moraju se prije povezivanja provjeriti mjerenjem i usporedbom sa shemom ožičenja vozila.
• Izmjene se izvode na vlastitu odgovornost, bez jamstva za funkcionalnost.
• Izmjene se provode na vlastiti rizik, bez garancije za isključenje mogućnosti oštećenja vozila, uređaja ili sučelja.
• Izmjene unaprijed ugrađenog ožičenja mogu dovesti do gubitka jamstva proizvoda.
