Međusobni kabel 42XMULTILEAD1-0

Spojni kabel za adaptere za volan za Alpine, Blaupunkt 2010 ->, China HU, Clarion, ESX, Grundig, JVC, Kenwood, Philips, Pioneer, Snooper, Sony, XZent, Zenec autoradije
Više o proizvodu
Pomoći ćemo vam s kupnjom.
  • Koristite našu podadna
  • Robu nam možete vratiti u roku od 14 dana
  • Isprobajte proizvod u našoj trgovini
Međusobni kabel 42XMULTILEAD1-0

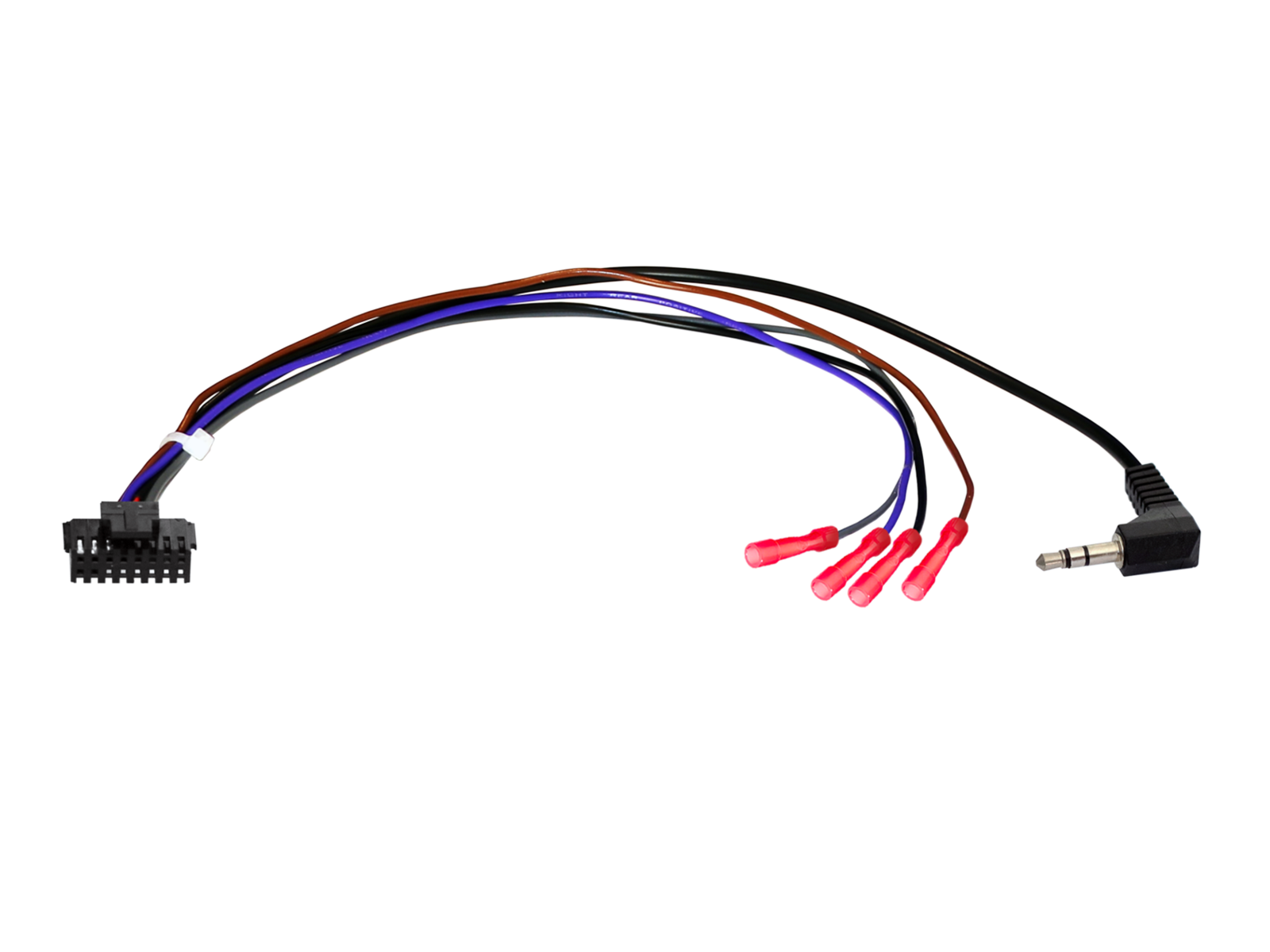

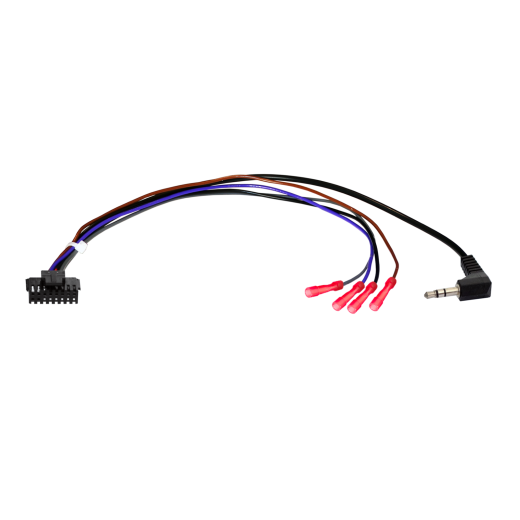

Spojni kabel za adapter za upravljanje volanom 42XMULTILEAD1-0

  • Spojni (patch) kabel za povezivanje različitih aftermarket autoradia s adapterom za upravljanje volanom (LFB/SWC) serije 42x.
  • Proizvođači autoradia koriste različite vrste ulaza za upravljanje: jednokabelne, dvokabelne i višekabelne (Key1/Key2/GND) ili ulaz preko 3,5 mm jacka – točna varijanta uvijek je navedena u BDA (priručniku) konkretnog radija.
  • Sve potrebne priključne žice i postavke DIP prekidača potrebno je obaviti prije spajanja sučelja na vozilo.
  • Kod nekih radio jedinica potrebno je u izborniku dodatno „naučiti“ (remapirati) funkcije tipki na volanu prema uputama u BDA proizvođača radija.
  • Prije konačne montaže uvijek testirajte ispravno funkcioniranje.

Upozorenje

  • Povezivanje: 16-pinski konektor → 3,5 mm jack / višekabelski izlaz.
  • Kompatibilno s analognim i CAN-Bus sučeljima 42x(xx)-xxx.
  • Analogni pinovi: crni GND, plavi Key1/SWC1, sivi Key2/SWC2.
  • IR pinovi: smeđi IR In/SWC.
  • Analog/IR: 3,5 mm jack.
  • DIP prekidače postavite prema BDA priručniku određenog radija (kod analognog priključka mogu biti drugačiji – vidi dolje).
  • Atoto jedinice nisu podržane.

Namijenjeno za glavne jedinice:

  • Alpine – 3,5 mm jack.
  • Blaupunkt 2010 -> – 3,5 mm jack ili Key1 / Key2 / GND.
  • China HU – Key1 / Key2 / GND.
  • Clarion – 3,5 mm jack.
  • ESX – Key1 / Key2.
  • Grundig – povezivanje jednim kabelom.
  • JVC – 3,5 mm jack ili povezivanje jednim kabelom.
  • Kenwood – povezivanje jednim kabelom ili 2017 -> 3,5 mm jack, 2020 -> Key1 / Key2 / GND.
  • Philips – povezivanje jednim kabelom.
  • Pioneer – 3,5 mm jack.
  • Snooper – Key1 / Key2.
  • Sony – 3,5 mm jack.
  • XZent – povezivanje jednim kabelom ili Key1 / Key2 / GND.
  • Zenec – povezivanje jednim kabelom.

Bilješke o analognim DIP prekidačima:

  • Blaupunkt 2010 -> – 3,5 mm jack: Key1 / Key2 (prošireno).
  • JVC – 3,5 mm jack: Key1 / Key2 (prošireno).
  • Kenwood 2017 -> – 3,5 mm jack: Key1 / Key2 (prošireno).
  • XZent – povezivanje jednim kabelom: Zenec.
Broj kataloga42XMULTILEAD1-0
LinkoviSlužbena web stranica
