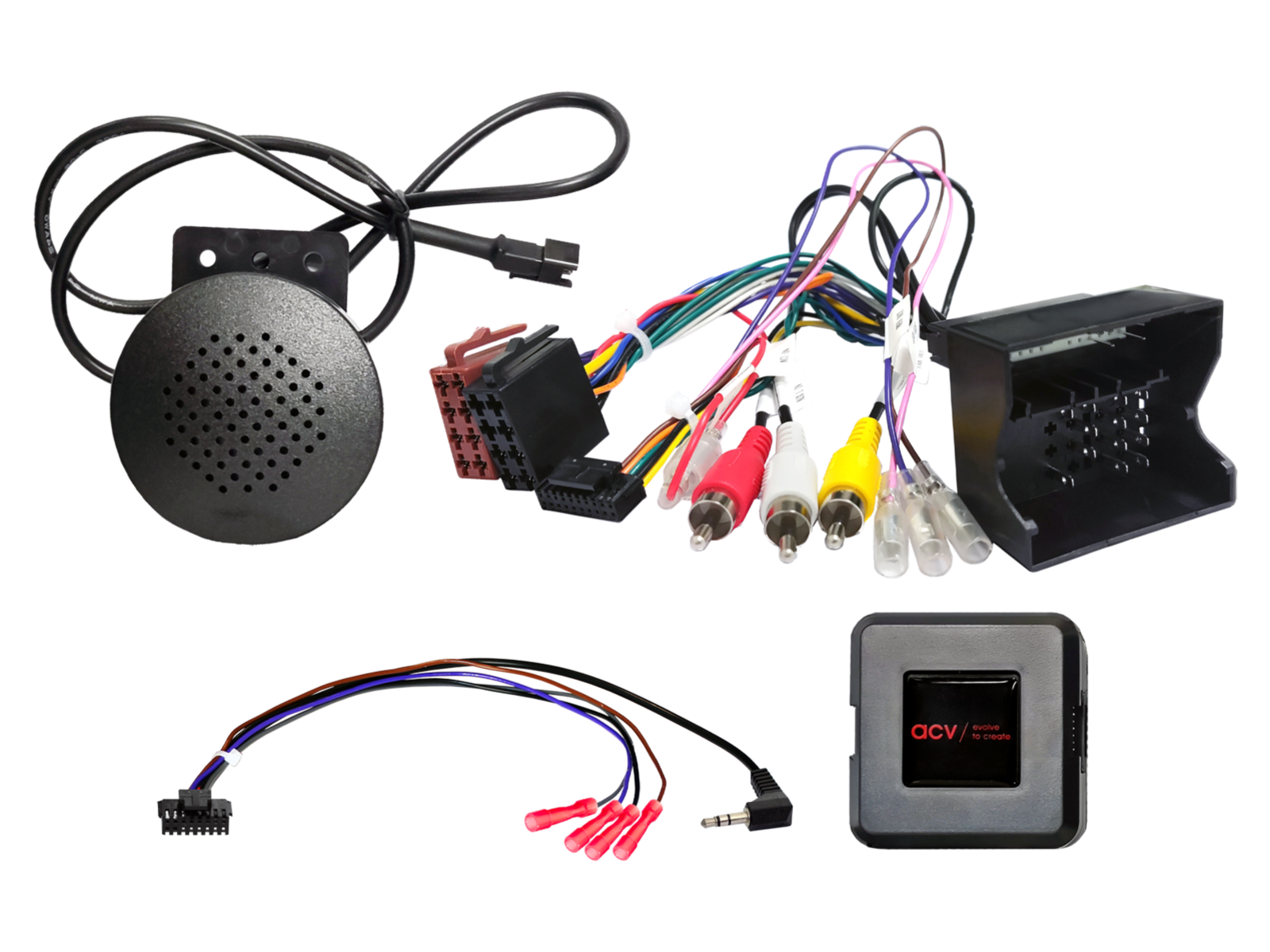

Adapter za tipke na volanu za Citroen / Fiat / Opel / Peugeot ACV SWC 42XPG013-0

Budite prvi koji će recenzirati ovaj proizvod

Adapter za volan za Citroën Berlingo (7) (06/08->03/12), Berlingo (7) (04/12->05/15), Berlingo (7) (06/15->06/18), C2 (J) (12/04->12/09), C3 (F) (10/05->01/10), C3 (S) (01/10->01/17), C4 (L) (11/04->08/10), C5 (D) (10/04->04/08), C8 (E) (01/08->07/12), C8 (E) (07/12->06/14), DS3 (S) (03/10->07/14), Jumpy (V) (02/07->05/16), Jumpy (V) (09/16->01/24), Spacetourer (V) (03/16->03/24) i Fiat Scudo (ZAF 270) (02/07->07/16), Opel Vivaro C (V) (09/19->01/24), Zafira Life V (V) (02/19->01/24), Peugeot 207 (WC) (06/06->06/09), 207 (W) (06/09->07/15), 208 (C) (04/12->04/15), 307 (3/3 Break/3 SW/3 CC) (06/05->03/09), 308 (4/4 GTI/4 SW/4 CC) (07.09.->15.07.), 407 (6/6 SW/6 Coupé) (05/04->07/08), 407 (6/6 SW/6 Coupe) (02/06->03/11), 607 (9) (10/04->04/09), 807 (E) (07/02->02/08), 807 (E) (02/08->06/14), 3008 (OU) (06/09->10/13), 5008 (O) (10/09->10/13), Bipper (A) (12/07->12/15), Expert (X) (02/07->08/16), Expert (X) (03/16->04/24), Partner (7) (05/08->03/12), RCZ (4J) (04/10->09/15) i Traveler (V) (16.03.->24.04.)
Više o proizvodu

Pomoći ćemo vam s kupnjom.

Koristite našu podadna
Robu nam možete vratiti u roku od 14 dana
Isprobajte proizvod u našoj trgovini

Adapter za tipke na volanu za Citroen / Fiat / Opel / Peugeot ACV SWC 42XPG013-0

Opis i parametri
Ocjena0
Kategorija

Adapter za upravljanje tipkama na volanu za Citroën / Fiat / Opel / Peugeot / Toyota ACV SWC 42XPG013-0

Sačuvajte izvorne funkcije upravljanja autoradiem s volana pri zamjeni tvorničke jedinice zamjenskom. Ovisno o opremi vozila, rasponu funkcija i softveru novo instaliranog radija, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite priključke kabela prikazane ovdje s priključcima u vašem vozilu i uvjerite se da odgovaraju tehnički i vizualno. Provjerite je li izvorno bila instalirana neka od navedenih OEM radio jedinica. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravno djelovanje upravljanja s volana (SWC).

Namijenjeno za vozila

Citroën Berlingo (7) (06/2008 -> 03/2012) - izvorni OEM radio.
Citroën Berlingo (7) (04/2012 -> 05/2015) - izvorni OEM radio.
Citroën Berlingo (7) (06/2015 -> 06/2018) - izvorni OEM radio.
Citroën C2 (J) (12/2004 -> 12/2009) - izvorni OEM radio.
Citroën C3 (F) (10/2005 -> 01/2010) - izvorni OEM radio.
Citroën C3 (S) (01/2010 -> 01/2017) - izvorni OEM radio.
Citroën C4 (L) (11/2004 -> 08/2010) - izvorni OEM radio.
Citroën C5 (D) (10/2004 -> 04/2008) - izvorni OEM radio.
Citroën C8 (E) (01/2008 -> 07/2012) - izvorni OEM radio.
Citroën C8 (E) (07/2012 -> 06/2014) - izvorni OEM radio.
Citroën DS3 (S) (03/2010 -> 07/2014) - izvorni OEM radio.
Citroën Jumpy (V) (02/2007 -> 05/2016) - izvorni OEM radio.
Citroën Jumpy (V) (09/2016 -> 01/2024) - izvorni OEM radio, vozila s PDC i Clarion MQ-RD6 OEM HU mono zaslonom i središnjim rotirajućim upravljačem.
Citroën Spacetourer (V) (03/2016 -> 03/2024) - izvorni OEM radio, vozila s PDC i Clarion MQ-RD6 OEM HU mono zaslonom i središnjim rotirajućim upravljačem.

Fiat Scudo (ZAF 270) (02/2007 -> 07/2016) - izvorni OEM radio.

Opel Vivaro C (V) (09/2019 -> 01/2024) - izvorni OEM radio, vozila s PDC i Clarion MQ-RD6 OEM HU mono zaslonom i središnjim rotirajućim upravljačem.
Opel Zafira Life V (V) (02/2019 -> 01/2024) - izvorni OEM radio, vozila s PDC i Clarion MQ-RD6 OEM HU mono zaslonom i središnjim rotirajućim upravljačem.

Peugeot 207 (WC) (06/2006 -> 06/2009) - izvorni OEM radio.
Peugeot 207 (W) (06/2009 -> 07/2015) - izvorni OEM radio.
Peugeot 208 (C) (04/2012 -> 04/2015) - izvorni OEM radio.
Peugeot 307 (3/3 Break/3 SW/3 CC) (06/2005 -> 03/2009) - izvorni OEM radio.
Peugeot 308 (4/4 GTI/4 SW/4 CC) (09/2007 -> 07/2015) - izvorni OEM radio.
Peugeot 407 (6/6 SW/6 Coupé) (05/2004 -> 07/2008) - izvorni OEM radio.
Peugeot 407 (6/6 SW/6 Coupé) (02/2006 -> 03/2011) - izvorni OEM radio.
Peugeot 607 (9) (10/2004 -> 04/2009) - izvorni OEM radio.
Peugeot 807 (E) (07/2002 -> 02/2008) - izvorni OEM radio.
Peugeot 807 (E) (02/2008 -> 06/2014) - izvorni OEM radio.
Peugeot 3008 (OU) (06/2009 -> 10/2013) - izvorni OEM radio.
Peugeot 5008 (O) (10/2009 -> 10/2013) - izvorni OEM radio.
Peugeot Bipper (A) (12/2007 -> 12/2015) - izvorni OEM radio.
Peugeot Expert (X) (02/2007 -> 08/2016) - izvorni OEM radio.
Peugeot Expert (X) (03/2016 -> 04/2024) - izvorni OEM radio, postavke vozila nisu podržane.
Peugeot Partner (7) (05/2008 -> 03/2012) - izvorni OEM radio.
Peugeot RCZ (4J) (04/2010 -> 09/2015) - izvorni OEM radio.
Peugeot Traveller (V) (03/2016 -> 04/2024) - izvorni OEM radio, postavke vozila nisu podržane.

CAN Bus informacije

Priključci i napajanje:

Priključak: 40-polni Quadlock Citroën / Peugeot.
Povezivanje OEM upravljanja s volana: 3,5 mm jack ili slobodni vodič na SWC ulaz radija.
Povezivanje OEM AUX: RCA (crveni/bijeli).
RCA priključak (žuti) nije spojen.
Vozila s ECO načinom rada: spojite +12 V stalni napon (Klemme 30) iz osiguračke kutije – osiguračeno.

Postavke:

Postavke DIP prekidača prema proizvođaču zamjenske jedinice (vidi upute).

Kompatibilnost s vozilima:

Podržano stražnje PDC.
Podržane su postavke vozila (osim ako nije drugačije navedeno).
Vozila bez OEM JBL pojačala.

Posebni slučajevi i napomene:

Vozila Peugeot CC: SWC Citroën/Fiat/Peugeot/Toyota Quadlock PDC – odgovarajući adapter.
Vozila s Continental RD45 OEM HU s regulatorom glasnoće: SWC Citroën/Fiat/Peugeot/Toyota Quadlock PDC – odgovarajući adapter.

Važne dodatne informacije

Kompatibilno sa zamjenskim radiima koji imaju analognI ili digitalni ulaz za upravljanje s volana.
Za potpunu aktivaciju adaptera potrebno je naručiti spojni kabel za određenu marku radija.

Opće upute za instalaciju

Provjera prije montaže:

Provjerite sve funkcije upravljanja i postavke vozila s originalnom OEM glavnom jedinicom.
Isključite izvorni radio (OEM HU) bez napajanja.
Provjerite sve spojeve sučelja (interface) jesu li ispravno povezani – bez napajanja.

Povezivanje i redoslijed spajanja:

Postavite i provjerite HW konfiguraciju sučelja – bez napajanja.
Provjerite konfiguraciju spojnog kabela prema HU – bez napajanja.
Povežite kabel s HU prema uputama zamjenskog uređaja.
Povežite ostale vodiče prema uputama uređaja.
Povežite cijelu instalaciju s vozilom – glavni napojni spoj spojite posljednji.
Izvršite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili priručniku.
Konfigurirajte zamjenski HU (upravljanje s volana, kamera, handsfree, napajanje antene itd.).
Izvršite funkcionalni test upravljanja s volana i komunikacije s vozilom.

Promjena konfiguracije sučelja i HU kabla:

Sve promjene izvršavajte bez napajanja.
Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara sučelja ili sustava vozila:

Ponovno instalirajte izvorni OEM HU.
Pokrenite izvornu jedinicu.
Pokrenite isključivanje CAN Bus sustava.
Provjerite HW konfiguraciju sučelja.
Nakon isključenja CAN Bus sustava ponovite korake 5 i 6 navedene gore.

Prilikom izmjena ožičenja ili instalacije kabela:

Spajanje i izmjene smije izvršavati samo stručno osposobljeno osoblje.
Sve promjene moraju biti prije spajanja provjerene s aspekta odobrenja proizvođača ili utjecaja na jamstvo vozila.
Sve izmjene moraju biti prije spajanja provjerene mjerenjem i usporedbom sa shemom ožičenja vozila.
Izmjene radite na vlastitu odgovornost, bez jamstva za funkcionalnost.
Izmjene su na vlastiti rizik, bez garancije da neće doći do oštećenja vozila, uređaja ili sučelja.
Izmjene unaprijed postavljenog ožičenja mogu dovesti do gubitka jamstva proizvoda.
