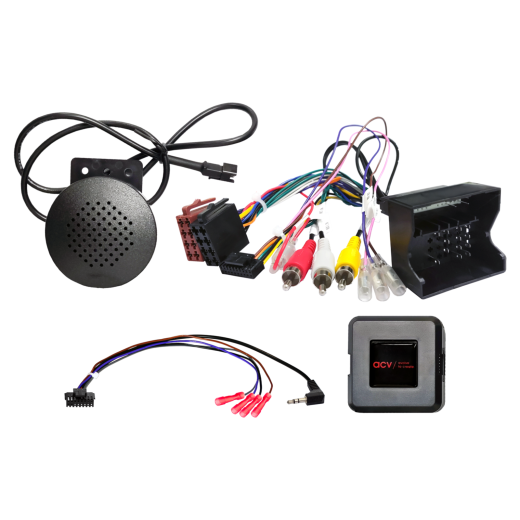

Adaptér ovládání tlačítek na volantu pro Citroen / Fiat / Opel / Peugeot ACV SWC 42XPG013-0

Přidat do oblíbenýchOdstranit z oblíbených

adaptér na volant pro Citroën Berlingo (7) (06/08->03/12), Berlingo (7) (04/12->05/15), Berlingo (7) (06/15->06/18), C2 (J) (12/04->12/09), C3 (F) (10/05->01/10), C3 (S) (01/10->01/17), C4 (L) (11/04->08/10), C5 (D) (10/04->04/08), C8 (E) (01/08->07/12), C8 (E) (07/12->06/14), DS3 (S) (03/10->07/14), Jumpy (V) (02/07->05/16), Jumpy (V) (09/16->01/24), Spacetourer (V) (03/16->03/24) a Fiat Scudo (ZAF 270) (02/07->07/16), Opel Vivaro C (V) (09/19->01/24), Zafira Life V (V) (02/19->01/24), Peugeot 207 (WC) (06/06->06/09), 207 (W) (06/09->07/15), 208 (C) (04/12->04/15), 307 (3/3 Break/3 SW/3 CC) (06/05->03/09), 308 (4/4 GTI/4 SW/4 CC) (09/07->07/15), 407 (6/6 SW/6 Coupé) (05/04->07/08), 407 (6/6 SW/6 Coupé) (02/06->03/11), 607 (9) (10/04->04/09), 807 (E) (07/02->02/08), 807 (E) (02/08->06/14), 3008 (OU) (06/09->10/13), 5008 (O) (10/09->10/13), Bipper (A) (12/07->12/15), Expert (X) (02/07->08/16), Expert (X) (03/16->04/24), Partner (7) (05/08->03/12), RCZ (4J) (04/10->09/15) a Traveller (V) (03/16->04/24)
Více o produktu

Pomůžeme vám s nákupem

Využijte naši poradnu
Zboží nám můžete vrátit do 14 dnů
Vyzkoušejte si produkt u nás na prodejně

Adaptér ovládání tlačítek na volantu pro Citroen / Fiat / Opel / Peugeot ACV SWC 42XPG013-0

Popis a parametry
Komentáře0
Hodnocení0
Kategorie

Adaptér ovládání tlačítek na volantu pro Citroën / Fiat / Opel / Peugeot / Toyota ACV SWC 42XPG013-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Citroën Berlingo (7) (06/2008 -> 03/2012) - původní autorádio OEM.
Citroën Berlingo (7) (04/2012 -> 05/2015) - původní autorádio OEM.
Citroën Berlingo (7) (06/2015 -> 06/2018) - původní autorádio OEM.
Citroën C2 (J) (12/2004 -> 12/2009) - původní autorádio OEM.
Citroën C3 (F) (10/2005 -> 01/2010) - původní autorádio OEM.
Citroën C3 (S) (01/2010 -> 01/2017) - původní autorádio OEM.
Citroën C4 (L) (11/2004 -> 08/2010) - původní autorádio OEM.
Citroën C5 (D) (10/2004 -> 04/2008) - původní autorádio OEM.
Citroën C8 (E) (01/2008 -> 07/2012) - původní autorádio OEM.
Citroën C8 (E) (07/2012 -> 06/2014) - původní autorádio OEM.
Citroën DS3 (S) (03/2010 -> 07/2014) - původní autorádio OEM.
Citroën Jumpy (V) (02/2007 -> 05/2016) - původní autorádio OEM.
Citroën Jumpy (V) (09/2016 -> 01/2024) - původní autorádio OEM, vozidla s PDC a Clarion MQ-RD6 OEM HU monochromatickým displejem a centrálním otočným ovladačem.
Citroën Spacetourer (V) (03/2016 -> 03/2024) - původní autorádio OEM, vozidla s PDC a Clarion MQ-RD6 OEM HU monochromatickým displejem a centrálním otočným ovladačem.

Fiat Scudo (ZAF 270) (02/2007 -> 07/2016) - původní autorádio OEM.

Opel Vivaro C (V) (09/2019 -> 01/2024) - původní autorádio OEM, vozidla s PDC a Clarion MQ-RD6 OEM HU monochromatickým displejem a centrálním otočným ovladačem.
Opel Zafira Life V (V) (02/2019 -> 01/2024) - původní autorádio OEM, vozidla s PDC a Clarion MQ-RD6 OEM HU monochromatickým displejem a centrálním otočným ovladačem.

Peugeot 207 (WC) (06/2006 -> 06/2009) - původní autorádio OEM.
Peugeot 207 (W) (06/2009 -> 07/2015) - původní autorádio OEM.
Peugeot 208 (C) (04/2012 -> 04/2015) - původní autorádio OEM.
Peugeot 307 (3/3 Break/3 SW/3 CC) (06/2005 -> 03/2009) - původní autorádio OEM.
Peugeot 308 (4/4 GTI/4 SW/4 CC) (09/2007 -> 07/2015) - původní autorádio OEM.
Peugeot 407 (6/6 SW/6 Coupé) (05/2004 -> 07/2008) - původní autorádio OEM.
Peugeot 407 (6/6 SW/6 Coupé) (02/2006 -> 03/2011) - původní autorádio OEM.
Peugeot 607 (9) (10/2004 -> 04/2009) - původní autorádio OEM.
Peugeot 807 (E) (07/2002 -> 02/2008) - původní autorádio OEM.
Peugeot 807 (E) (02/2008 -> 06/2014) - původní autorádio OEM.
Peugeot 3008 (OU) (06/2009 -> 10/2013) - původní autorádio OEM.
Peugeot 5008 (O) (10/2009 -> 10/2013) - původní autorádio OEM.
Peugeot Bipper (A) (12/2007 -> 12/2015) - původní autorádio OEM.
Peugeot Expert (X) (02/2007 -> 08/2016) - původní autorádio OEM.
Peugeot Expert (X) (03/2016 -> 04/2024) - původní autorádio OEM, nastavení vozidla nepodporováno.
Peugeot Partner (7) (05/2008 -> 03/2012) - původní autorádio OEM.
Peugeot RCZ (4J) (04/2010 -> 09/2015) - původní autorádio OEM.
Peugeot Traveller (V) (03/2016 -> 04/2024) - původní autorádio OEM, nastavení vozidla nepodporováno.

CAN Bus informace

Konektory a napájení:

Konektor: 40pin Quadlock Citroën / Peugeot.
Připojení OEM ovládání z volantu: 3,5mm jack nebo volný vodič na vstup SWC autorádia.
Připojení OEM AUX: RCA (červený/bílý).
Konektor RCA (žlutý) není zapojen.
Vozidla s ECO módem: připojit +12 V stálý proud (Klemme 30) z pojistkové skříně – pojistkované.

Nastavení:

Nastavení DIP přepínačů dle výrobce aftermarket jednotky (viz BDA).

Kompatibilita s vozidly:

Podporováno PDC vzadu.
Podporována nastavení vozidla (pokud není uvedeno jinak).
Vozidla bez OEM zesilovacího systému JBL.

Speciální případy a upozornění:

Vozidla Peugeot CC: SWC Citroën/Fiat/Peugeot/Toyota Quadlock PDC – položka 42a-1041-008.
Vozidla s Continental RD45 OEM HU s ovladačem hlasitosti: SWC Citroën/Fiat/Peugeot/Toyota Quadlock PDC – položka 42a-1041-008.

Důležité doplňující informace

Kompatibilní s aftermarket autorádii s analogovým nebo digitálním vstupem pro ovládání z volantu.
K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Odpojte originální rádio (OEM HU) bez napětí.
Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

Nastavte a zkontrolujte HW konfiguraci rozhraní – bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k HU – bez napětí.
Připojte kabel k HU dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény atd.).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Znovu nainstalujte originální OEM HU.
Spusťte originální jednotku.
Vyvolejte vypnutí CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
