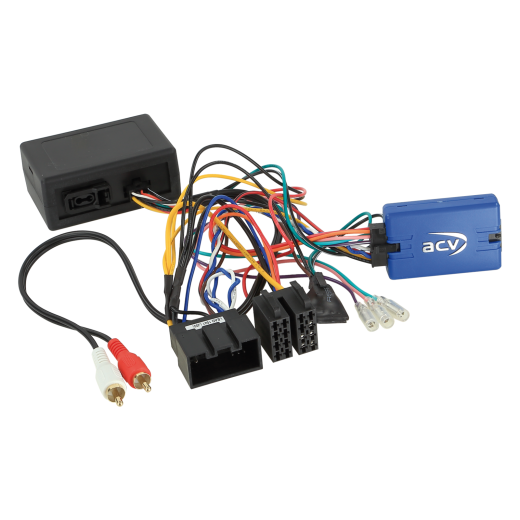

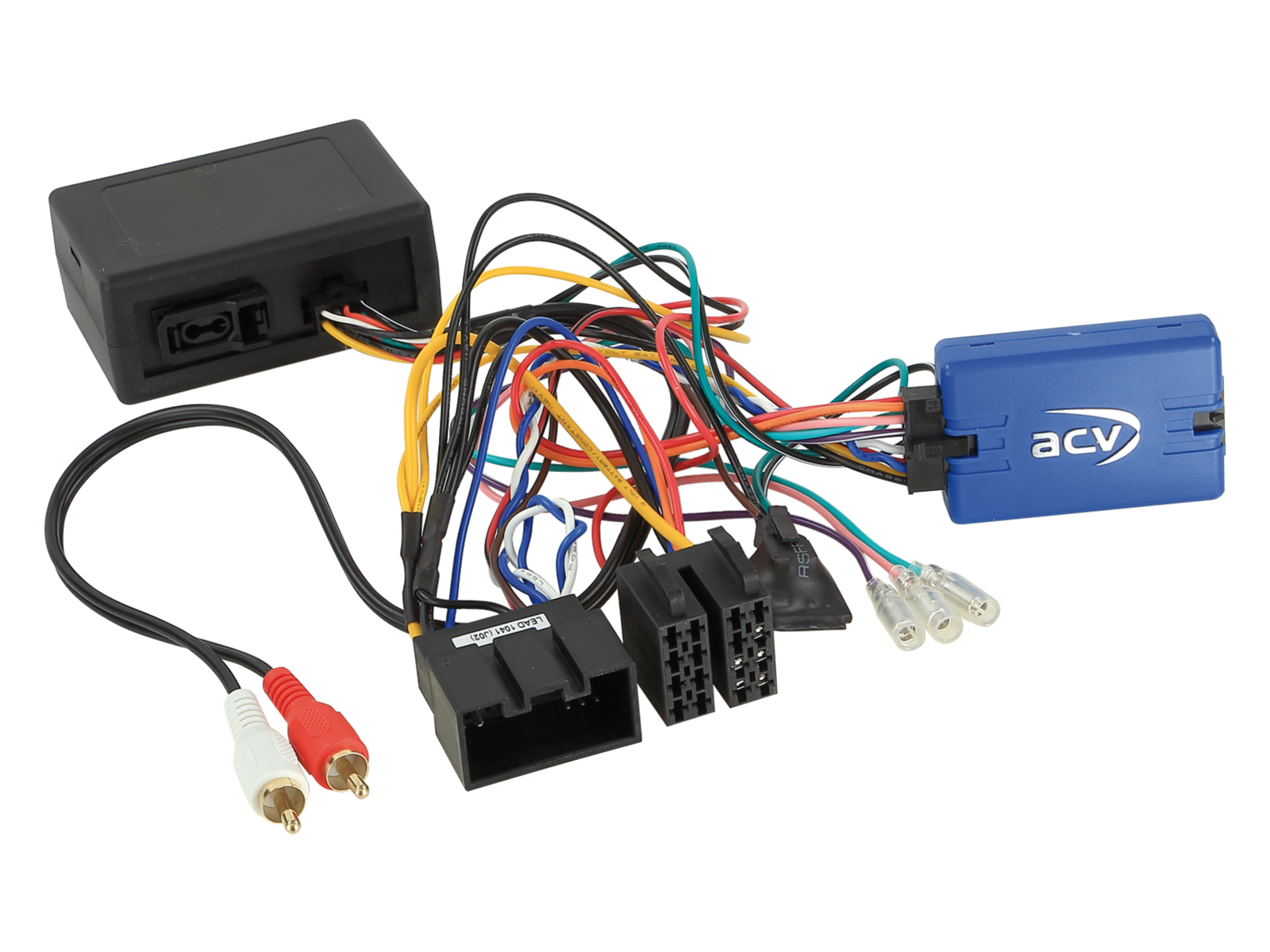

Adapter za tipke na volanu za Land Rover ACV SWC 42SLR009-0

Adapter za upravljanje tipkama na volanu za Land Rover ACV SWC 42SLR009-0

Zadržite originalne funkcije upravljanja auto radija s volana prilikom zamjene originalnog radija s neoriginalnom jedinicom. Ovisno o opremi vozila i softveru neoriginalne jedinice, neke funkcije mogu biti ograničene ili zamijenjene drugima. Usporedite prikazane konektore kabliranja s konektorima u vašem vozilu i uvjerite se da su identični kako tehnički, tako i vizualno. Provjerite je li u vozilu korišten neki od navedenih originalnih auto radija. Prije konačne montaže, provjerite funkcionalnost vozila, postavke sustava i upravljanje s volana.

Namijenjeno za automobile

• Land Rover Discovery III (LA) (11/2004->08/2009) s OEM pojačalom MOST, ne podržava postavke vozila, postavke datuma i vremena, OEM zaslon prikazuje startni logo Land Rover, RCA izlaz iz aftermarket radija za predpojačalo, ne podržava funkciju fader
• Land Rover Range Rover Sport I (LS) (05/2005->08/2009) s OEM pojačalom MOST, ne podržava postavke vozila, postavke datuma i vremena, OEM zaslon prikazuje startni logo Land Rover, RCA izlaz iz aftermarket radija za predpojačalo, ne podržava funkciju fader

CAN Bus informacije

• Povezivanje: 20 Pin Land Rover konektor.
• Povezivanje: OEM pojačalo MOST > RCA(m) crvena/bijela.
• Postavke vozila nisu podržane.
• Postavke datuma i vremena nisu podržane.
• OEM zaslon prikazuje startni logo Land Rover.
• RCA(m) izlaz iz aftermarket radija > predpojačalo izlaz.
• Funkcija fader nije podržana.

Važne dodatne informacije

• Za potpunu aktivaciju adaptera potrebno je naručiti povezni kabel za određenu marku auto radija.

Opće smjernice za instalaciju

Provjera prije montaže

1. Provjerite sve funkcije upravljanja i postavke vozila s originalnim OEM radiom.
2. Demonirajte OEM jedinicu bez napona.
3. Provjerite sve spojeve sučelja bez napona.

Povezivanje i redoslijed spajanja

1. Sve postavke i konfiguracije radite bez napona.
2. Provjerite konfiguraciju poveznog kabela radija bez napona.
3. Spojte kabel prema uputama na aftermarket radio.
4. Spojte ostale vodiče prema uputama uređaja.
5. Glavni naponski spoj spojite kao posljednji.
6. Izvršite softversku konfiguraciju sučelja prema uputama u opisu i BDA.
7. Konfigurirajte aftermarket radio za funkcije volana, kameru, handsfree, napajanje antene i slično.
8. Izvršite test funkcija upravljanja s volana i komunikacije s vozilom.

Promjena konfiguracije sučelja i HU kabela

• Promjene radite bez napona.
• Nakon promjene, slijedite korake 5–8 iznad.

U slučaju kvara sučelja ili sustava vozila

• Vratite u vozilo originalnu OEM jedinicu.
• Uključite OEM jedinicu.
• Pričekajte da CAN Bus zaspi.
• Provjerite hardversku konfiguraciju sučelja.
• Nakon što CAN Bus zaspi, slijedite korake 5–8 iznad.

Prilikom izmjena spojeva ili vođenja kabliranja

• Izmjene smije raditi samo stručno osposobljen osoblje.
• Prije spajanja provjerite usklađenost sa zahtjevima proizvođača i utjecaj na jamstvo.
• Prije spajanja provjerite funkcionalnost mjerenjem i prema shemi vozila.
• Izmjene radite na vlastitu odgovornost bez jamstva funkcionalnosti.
• Izmjene radite bez jamstva na moguća oštećenja vozila, uređaja ili sučelja.
• Izmjene na unaprijed postavljenoj kabliranju mogu poništiti jamstvo proizvoda.
