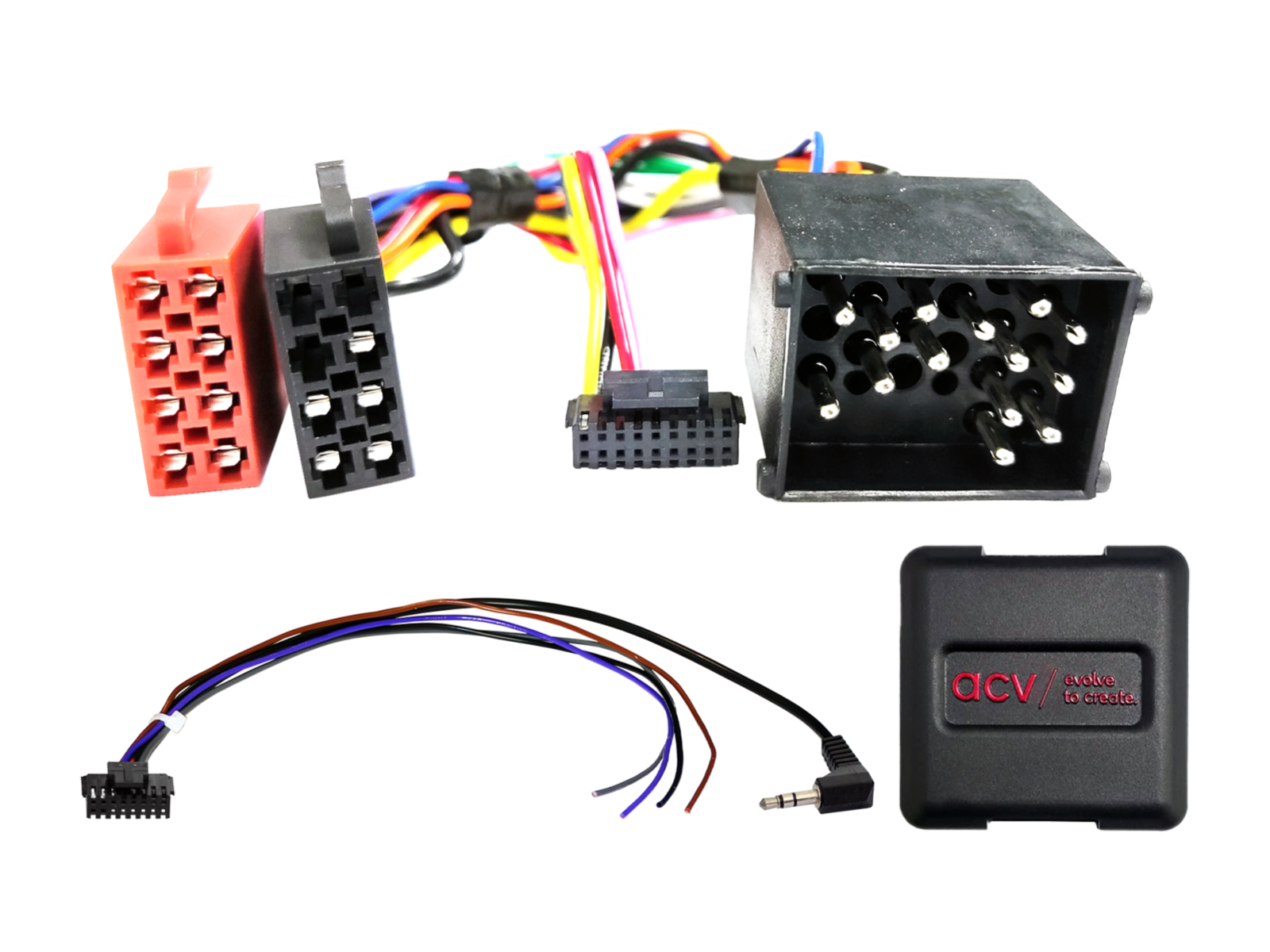

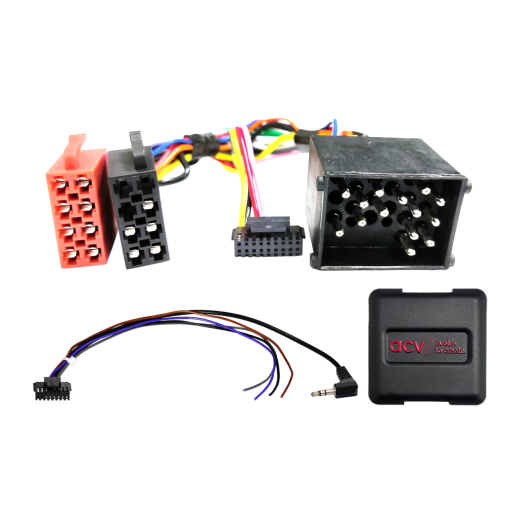

Sačuvajte izvorne funkcije upravljanja autoradiom s volana prilikom zamjene originalnog radija naknadno ugrađenom (aftermarket) jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradia, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da odgovaraju kako tehnički, tako i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradia. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravan rad upravljanja s volana (SWC).

Namijenjeno za automobile

• BMW serija 3 (E46) (07/1998->02/2007) s priključkom 17 Pin BMW konektora i OEM kontrolom s volana na 3,5mm jack ili slobodni kabel, za vozila s Business OEM radiom bez Professional OEM navigacije i bez OEM sound sistema, s demontiranim OEM komponentama CD izmjenjivač, TV tuner i telefonski modul.
• BMW serija 5 (E39) (01/1996->05/2004) s priključkom 17 Pin BMW konektora i OEM kontrolom s volana na 3,5mm jack ili slobodni kabel, za vozila s Business OEM radiom bez Professional OEM navigacije i bez OEM sound sistema, s demontiranim OEM komponentama CD izmjenjivač, TV tuner i telefonski modul.
• BMW serija 7 (E38) (09/1994->09/2001) s priključkom 17 Pin BMW konektora i OEM kontrolom s volana na 3,5mm jack ili slobodni kabel, za vozila s Business OEM radiom bez Professional OEM navigacije i bez OEM sound sistema, s demontiranim OEM komponentama CD izmjenjivač, TV tuner i telefonski modul.
• BMW X5 (E53) (03/2000->10/2003) s priključkom 17 Pin BMW konektora i OEM kontrolom s volana na 3,5mm jack ili slobodni kabel, za vozila s Business OEM radiom bez Professional OEM navigacije i bez OEM sound sistema, s demontiranim OEM komponentama CD izmjenjivač, TV tuner i telefonski modul.
• Mini R50/R53 (06/2001->11/2006) s priključkom 17 Pin BMW konektora i OEM kontrolom s volana na 3,5mm jack ili slobodni kabel, za vozila s Business OEM radiom bez Professional OEM navigacije i bez OEM sound sistema, s demontiranim OEM komponentama CD izmjenjivač, TV tuner i telefonski modul.
• Mini R52 (07/2004->08/2008) s priključkom 17 Pin BMW konektora i OEM kontrolom s volana na 3,5mm jack ili slobodni kabel, za vozila s Business OEM radiom bez Professional OEM navigacije i bez OEM sound sistema, s demontiranim OEM komponentama CD izmjenjivač, TV tuner i telefonski modul.

CAN Bus informacije

• Povezivanje: 17 pin BMW konektor.
• Povezivanje: OEM upravljanje na volanu -> 3,5 mm jack ili slobodni vodič.
• Za nepoznatu varijantu BMW konektora koristite kabel 42xbm00c (17 pin i 40 pin Quadlock).
• Za vozila s BMW Professional navigacijom koristite produžni kabel 17 pin(f) -> 17 pin(m) / antena 6,5 m — artikl: 1020-21-6500-0.
• Za vozila sa sound sustavom (ne DSP / Harman Kardon) koristite aktivni adapter BMW/Land Rover/Rover 17 pin — artikl: 13-1020-50.
• Postavite DIP prekidače prema proizvođaču aftermarket radija (vidi BDA).

Važne dodatne informacije

• Za potpunu aktivaciju adaptera potrebno je naručiti odgovarajući spojni kabel za određenu marku autoradija.

Opće upute za ugradnju

Provjera prije ugradnje:

1. Provjerite sve funkcije upravljanja i postavke vozila koristeći originalni OEM HU.
2. Odspojite originalni radio (OEM HU) bez napona.
3. Provjerite sve spojeve sučelja – bez napona.

Spajanje i redoslijed povezivanja:

1. Postavite i provjerite HW konfiguraciju sučelja – bez napona.
2. Provjerite konfiguraciju spojnog kabela prema HU – bez napona.
3. Spojite kabel na HU prema uputama za aftermarket uređaj.
4. Spojite ostale vodiče prema uputama uređaja.
5. Spojite cijelu instalaciju na vozilo – glavno napajanje spojite posljednje.
6. Izvršite softversku konfiguraciju sučelja prema opisu proizvoda ili priručniku.
7. Konfigurirajte aftermarket HU (upravljanje na volanu, kamera, handsfree, napajanje antene itd.).
8. Izvršite funkcionalni test upravljanja na volanu i komunikacije s vozilom.

Promjena konfiguracije:

• Sve promjene izvodite bez napona.
• Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara:

• Ponovno instalirajte originalni OEM HU.
• Pokrenite originalnu jedinicu.
• Pokrenite isključivanje CAN Bus sustava.
• Provjerite HW konfiguraciju sučelja.
• Nakon isključivanja CAN Bus sustava ponovite korake 5 i 8 navedene gore.

Kod izmjena ožičenja:

• Ugradnju i izmjene smije izvoditi samo stručno osposobljeno osoblje.
• Sve izmjene moraju biti prije spajanja provjerene s obzirom na odobrenje proizvođača ili utjecaj na jamstvo vozila.
• Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom ožičenja vozila.
• Izmjene se izvode na vlastitu odgovornost bez jamstva funkcionalnosti.
• Izmjene se izvode na vlastiti rizik bez jamstva protiv oštećenja vozila, uređaja ili sučelja.
• Izmjena unaprijed instaliranog ožičenja može dovesti do gubitka jamstva proizvoda.
