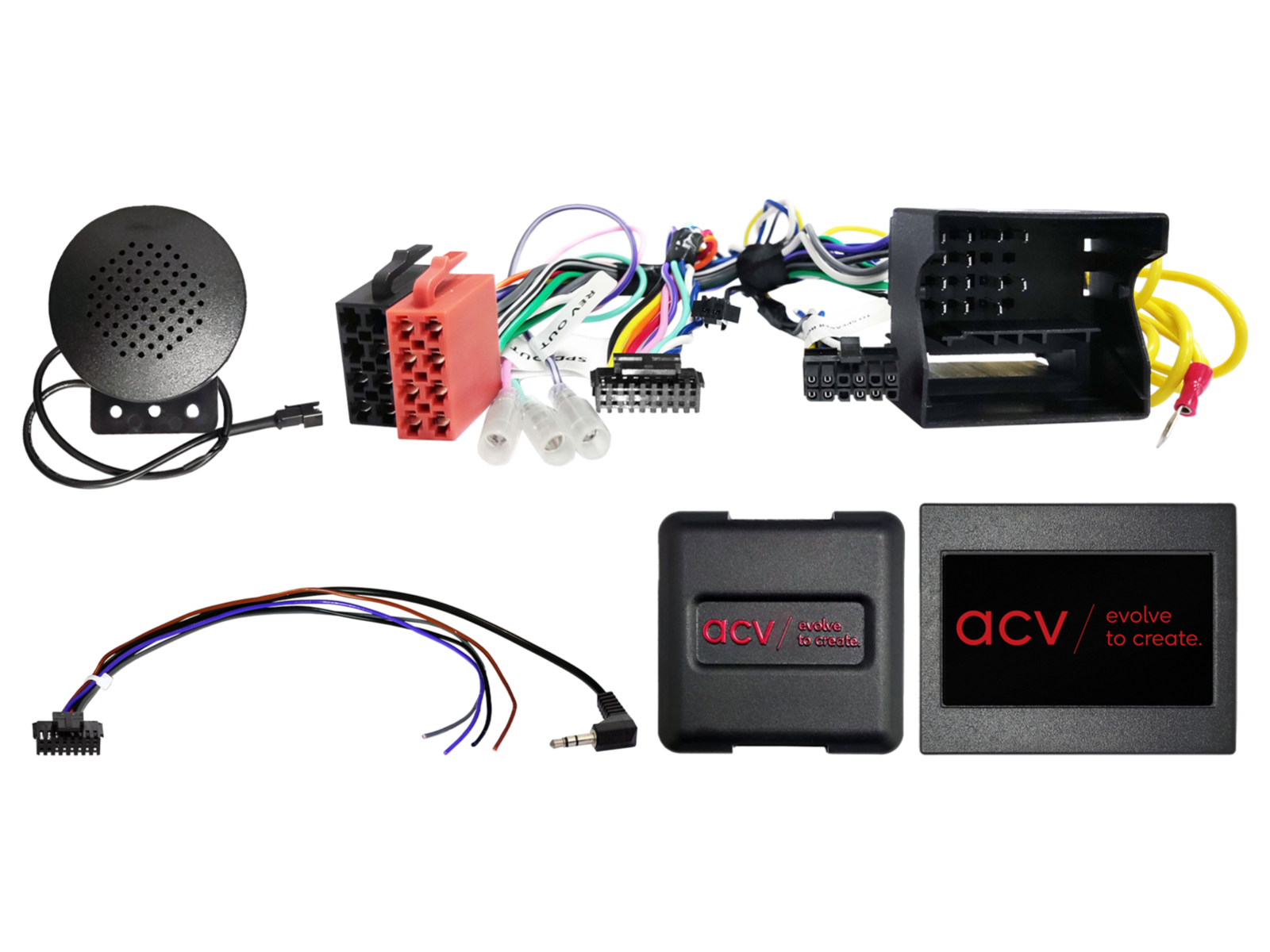

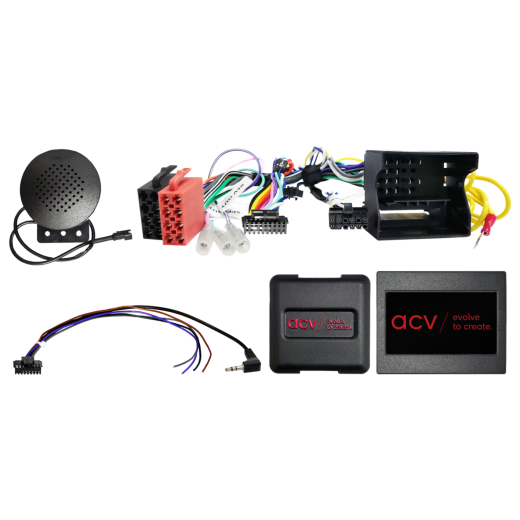

Adapter za upravljanje tipkama na volanu za BMW / Mini ACV SWC 42XBM009-0

Adapter za upravljanje tipkama na volanu za BMW / Mini ACV SWC 42XBM009-0

Sačuvajte izvorne funkcije upravljanja autoradiom s volana prilikom zamjene originalnog radija naknadno ugrađenom (aftermarket) jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradia, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da odgovaraju kako tehnički, tako i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradia. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravan rad upravljanja s volana (SWC).

Namijenjeno za automobile

• BMW serije 1 [E81, E82, E87, E88] (2004 -> 2013) - izvorni autoradio BMW Business, Professional. Vozila s OEM MOST pojačalom zahtijevaju adapter BMW MOST na RCA.
• BMW serije 3 [E90, E91, E92, E93] (2005 -> 2013) - izvorni autoradio BMW Business, Professional. Vozila s OEM MOST pojačalom zahtijevaju adapter BMW MOST na RCA.
• BMW serije 5 [E60, E61] (2003 -> 2010) - izvorni autoradio BMW Business, Professional. Vozila s OEM MOST pojačalom zahtijevaju adapter BMW MOST na RCA.
• BMW serije 6 [E63, E64] (2004 -> 2010) - izvorni autoradio BMW Business, Professional.
• BMW serije 7 [E65, E66] (2001 -> 2008) - izvorni autoradio BMW Business, Professional.
• BMW Z4 [E89] (2009 -> 2016) - izvorni autoradio BMW Business, Professional.
• BMW X1 [E84] (2009 -> 2015) - izvorni autoradio BMW Business, Professional.
• BMW X5 [E70] (2007 -> 2013) - izvorni autoradio BMW Business, Professional. Vozila s OEM MOST pojačalom zahtijevaju adapter BMW MOST na RCA.
• BMW X6 [E71, E72] (2008 -> 2014) - izvorni autoradio BMW Business, Professional. Vozila s OEM MOST pojačalom zahtijevaju adapter BMW MOST na RCA.

• Mini [R55, R56, R57, R58, R59] (2006 -> 2015) - izvorni autoradio BMW Business, Professional. OEM tachodisplay nije podržan.

CAN Bus informacije

Konektori i napajanje:

• Konektor: 40 pin Quadlock BMW.
• Izlaz za OEM upravljanje na volanu: 3,5 mm jack ili slobodni vodič.
• Napajanje: +12 V stalni napon (Klemme 30, osigurač) – žuti vodič.

Postavke:

• Postavite DIP prekidače prema proizvođaču aftermarket autoradija.

Kompatibilnost s vozilima:

• Vozila bez iDrive sustava.
• Vozila bez OEM MOST pojačala.

Vozila s OEM MOST pojačalom:

• Zahtijevaju BMW MOST -> RCA adapter (artikl: 13-1024-51).

Vozila s parkirnim senzorima (PDC):

• PDC i zvučni signali su podržani.

Dostupni signali:

• +12 V kontakt (Klemme 15).
• +12 V osvjetljenje (Klemme 58).
• +12 V vožnja unatrag.
• Signal brzine.
• GND ručna kočnica.

Važne dodatne informacije

• Kompatibilno s aftermarket autoradijima: Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper i univerzalni „China HU” (Key1/Key2/GND ili 3,5 mm jack ovisno o tipu).
• Za potpunu aktivaciju potrebno je naručiti spojni kabel za određenu marku autoradija.

Opće upute za ugradnju

Provjera prije ugradnje:

1. Provjerite sve funkcije upravljanja i postavke vozila koristeći originalni OEM HU.
2. Odspojite originalni radio (OEM HU) bez napona.
3. Provjerite sve spojeve sučelja – bez napona.

Spajanje i redoslijed povezivanja:

1. Postavite i provjerite HW konfiguraciju sučelja – bez napona.
2. Provjerite konfiguraciju spojnog kabela prema HU – bez napona.
3. Spojite kabel na HU prema uputama za aftermarket uređaj.
4. Spojite ostale vodiče prema uputama uređaja.
5. Spojite cijelu instalaciju na vozilo – glavno napajanje spojite posljednje.
6. Izvršite softversku konfiguraciju sučelja prema opisu proizvoda ili priručniku.
7. Konfigurirajte aftermarket HU (upravljanje na volanu, kamera, handsfree, napajanje antene itd.).
8. Izvršite funkcionalni test upravljanja na volanu i komunikacije s vozilom.

Promjena konfiguracije:

• Sve promjene izvodite bez napona.
• Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara:

• Ponovno instalirajte originalni OEM HU.
• Pokrenite originalnu jedinicu.
• Pokrenite isključivanje CAN Bus sustava.
• Provjerite HW konfiguraciju sučelja.
• Nakon isključivanja CAN Bus sustava ponovite korake 5 i 8 navedene gore.

Kod izmjena ožičenja:

• Ugradnju i izmjene smije izvoditi samo stručno osposobljeno osoblje.
• Sve izmjene moraju biti prije spajanja provjerene s obzirom na odobrenje proizvođača ili utjecaj na jamstvo vozila.
• Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom ožičenja vozila.
• Izmjene se izvode na vlastitu odgovornost bez jamstva funkcionalnosti.
• Izmjene se izvode na vlastiti rizik bez jamstva protiv oštećenja vozila, uređaja ili sučelja.
• Izmjena unaprijed instaliranog ožičenja može dovesti do gubitka jamstva proizvoda.
