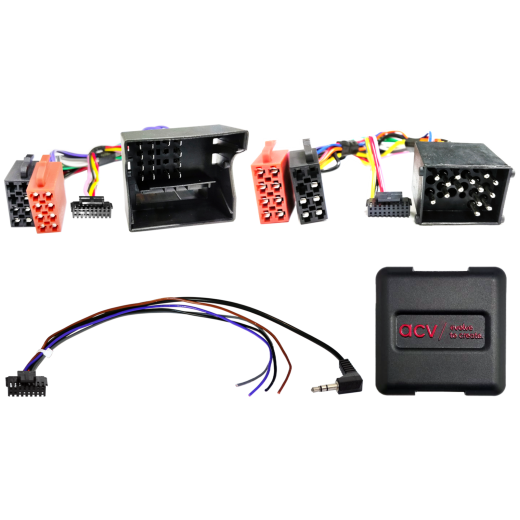

Adapter za upravljanje tipkama na volanu za BMW / Mini ACV SWC 42XBM00C-0

Adapter za upravljanje tipkama na volanu za BMW / Mini ACV SWC 42XBM00C-0

Zadržite izvorne funkcije upravljanja autoradija s volana pri zamjeni originalnog radija zamjenskom jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novoinstaliranog autoradija, može doći do ograničenja ili zamjene nekih funkcija drugima. Usporedite prikazane konektore kabelskog snopa s konektorima u vašem vozilu i uvjerite se da odgovaraju tehnički i vizualno. Provjerite je li izvorno bilo instalirano neko od navedenih OEM autoradija. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravno funkcioniranje upravljanja s volana (SWC).

Namenjeno za automobile

• BMW serije 3 [E46] (1998 -> 2007) - izvorni autoradio BMW Business.
• BMW serije 5 [E39] (1996 -> 2004) - izvorni autoradio BMW Business.
• BMW serije 7 [E38] (1994 -> 2001) - izvorni autoradio BMW Business.
• BMW X3 [E83] (2004 -> 2010) - izvorni autoradio BMW Business.
• BMW X5 [E53] (2000 -> 2006) - izvorni autoradio BMW Business.
• BMW Z4 [E85] (2002 -> 2008) - izvorni autoradio BMW Business. Vozila s platnenim krovom.

• Mini [R50, R53] (2001 -> 2006) - izvorni autoradio BMW Business. Vozila (R53) s originalnim zvučnim sustavom Harman Kardon.
• Mini [R52] (2004 -> 2008) - izvorni autoradio BMW Business.

CAN Bus informacije

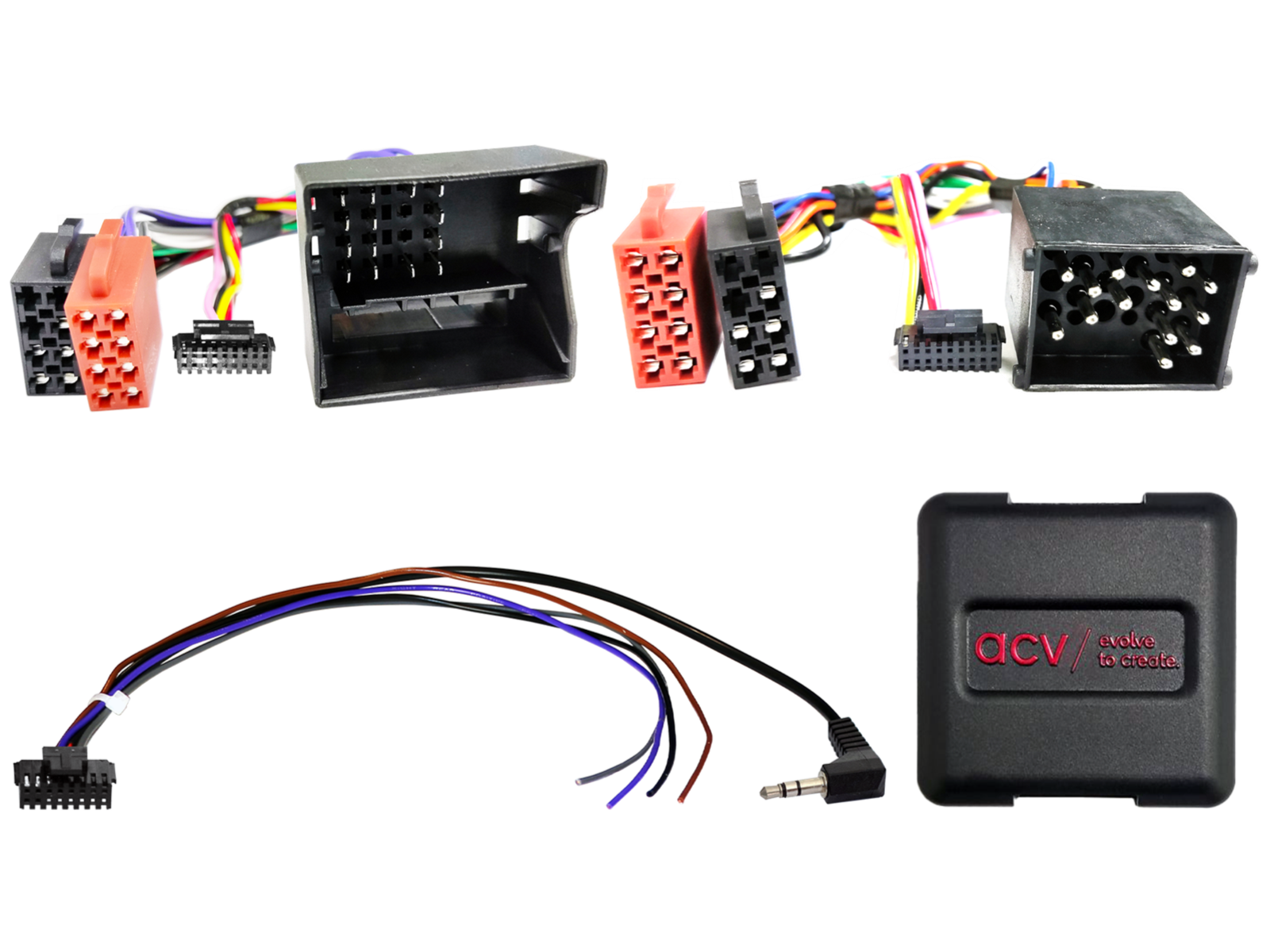

Konektori i napajanje:

• Konektor: 17-pin BMW.
• Konektor: 40-pin Quadlock BMW.
• Izlaz za OEM upravljanje s volana: 3,5 mm jack ili slobodni vodič.

Postavke:

• Podesite DIP prekidače prema korištenom proizvođaču zamjenskog autoradija.

Kompatibilnost s vozilima:

• Vozila s originalnim radijom Business.
• Vozila bez Professional OEM navigacije.
• Vozila bez OEM zvučnog sustava.

Demontaža OEM opreme:

• CD izmjenjivač, TV tuner i telefonski modul moraju biti demontirani.

Dostupni pomoćni signali:

• +12 V paljenje.
• +12 V osvjetljenje.
• +12 V rikverc.
• Signal brzine.
• GND za signal ručne kočnice.

Važne dodatne informacije

• Namenjeno za zamjenske autoradije Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper i univerzalne "China HU" s vodičima Key1/Key2/GND ili 3,5 mm jackom prema tipu.
• Za punu aktivaciju adaptera potrebno je naručiti poveznički kabel za određenu marku autoradija.

Opće upute za instalaciju

Provjera prije montaže:

1. Provjerite sve funkcije upravljanja i postavke vozila s originalnom OEM glavnom jedinicom.
2. Demontažu originalnog radija obavite bez napona.
3. Provjerite sve spojeve sučelja, jesu li ispravno spojeni – bez napona.

Povezivanje i redoslijed spajanja:

1. Postavke i hardversku konfiguraciju sučelja obavite bez napona.
2. Provjerite konfiguraciju povezničkog kabela za HU.
3. Spojite kabel za HU prema uputama za zamjenski uređaj.
4. Spojite ostale vodiče prema uputama za uređaj.
5. Spojite cijelu instalaciju s vozilom – glavni naponski spoj spojite kao posljednji.
6. Obavite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili uputama.
7. Konfigurirajte zamjenski HU (upravljanje s volana, kamera, handsfree, napajanje antene i sl.).
8. Obavite funkcionalni test upravljanja s volana i komunikacije s vozilom.

Promjena konfiguracije sučelja i HU kabela:

• Sve promjene obavite bez napona.
• Nakon promjene ponovite korake 5 do 8 navedene iznad.

U slučaju kvara sučelja ili sustava vozila:

• Vratite natrag originalni OEM HU.
• Pokrenite originalnu jedinicu.
• Pričekajte uspavljivanje CAN Bus sustava.
• Provjerite HW konfiguraciju sučelja.
• Nakon uspavljivanja CAN Bus ponovite korake 5 do 8 navedene iznad.

Prilikom izmjena spojeva ili vođenja kabelskog snopa:

• Spojeve i izmjene smije obavljati samo stručno osposobljeno osoblje.
• Sve promjene moraju biti provjerene prije spajanja u smislu odobrenja proizvođača ili utjecaja na jamstvo vozila.
• Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom spajanja vozila prije spajanja.
• Izmjene obavljate na vlastitu odgovornost, bez jamstva za funkcionalnost.
• Izmjene se obavljaju na vlastitu odgovornost, bez garancije isključenja oštećenja vozila, uređaja ili sučelja.
• Promjene na unaprijed postavljenoj kabelskoj instalaciji mogu dovesti do gubitka jamstva proizvoda.
