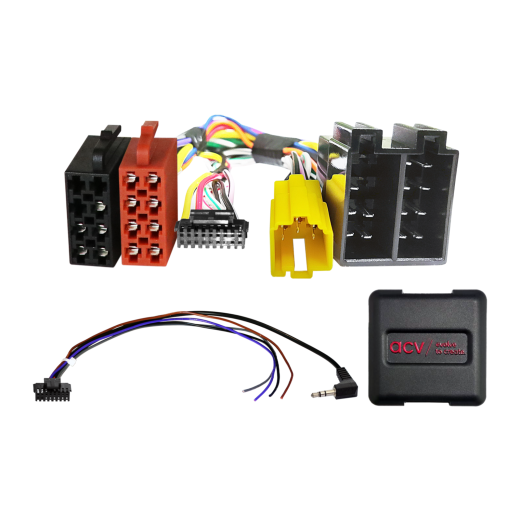

Adapter za upravljanje tipkama na volanu za Dacia / Opel / Renault ACV SWC 42XRN004-0

Adapter za upravljanje tipkama na volanu za Dacia / Opel / Renault ACV SWC 42XRN004-0

Sačuvajte izvorne funkcije upravljanja autoradijom s volana pri zamjeni tvorničkog radija aftermarket jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novoinstaliranog radija, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite prikazane konektore žica s konektorima u vašem vozilu i uvjerite se da odgovaraju tehnički i vizualno. Provjerite je li prvotno bio instaliran neki od navedenih OEM radija. Prije konačne montaže provjerite ispravnost vozila, postavke sustava i ispravan rad upravljanja s volana (SWC).

Namijenjeno za vozila

• Dacia Duster (SD) (04/2010 -> 11/2013) - OEM Blaupunkt 1-DIN bez vanjskog zaslona.
• Dacia Sandero (SD) (06/2008 -> 12/2012) - OEM Blaupunkt 1-DIN bez vanjskog zaslona.

• Opel Vivaro (X83) (09/2006 -> 12/2010) - OEM Tuner List ili Update List sa zaslonom u jedinici, bez Carminat i bez pojačavačkog sustava Cabasse.

• Renault Clio II (09/1998 -> 09/2005) - OEM Tuner List ili Update List s vanjskim zaslonom, bez Carminat i bez pojačavačkog sustava Cabasse.
• Renault Megane I (BA) (10/2000 -> 09/2003) - OEM Tuner List ili Update List sa zaslonom u jedinici, bez Carminat i bez pojačavačkog sustava Cabasse.
• Renault Megane II (CM/EM) (10/2002 -> 12/2005) - OEM Tuner List ili Update List sa zaslonom u jedinici, bez Carminat i bez pojačavačkog sustava Cabasse.
• Renault Kangoo (KC) (01/1998 -> 09/2005) - OEM Tuner List ili Update List sa zaslonom u jedinici, bez Carminat i bez pojačavačkog sustava Cabasse.
• Renault Twingo (C06) (01/2003 -> 07/2007) - OEM Tuner List ili Update List sa zaslonom u jedinici, bez Carminat i bez pojačavačkog sustava Cabasse.

Informacije o CAN Busu

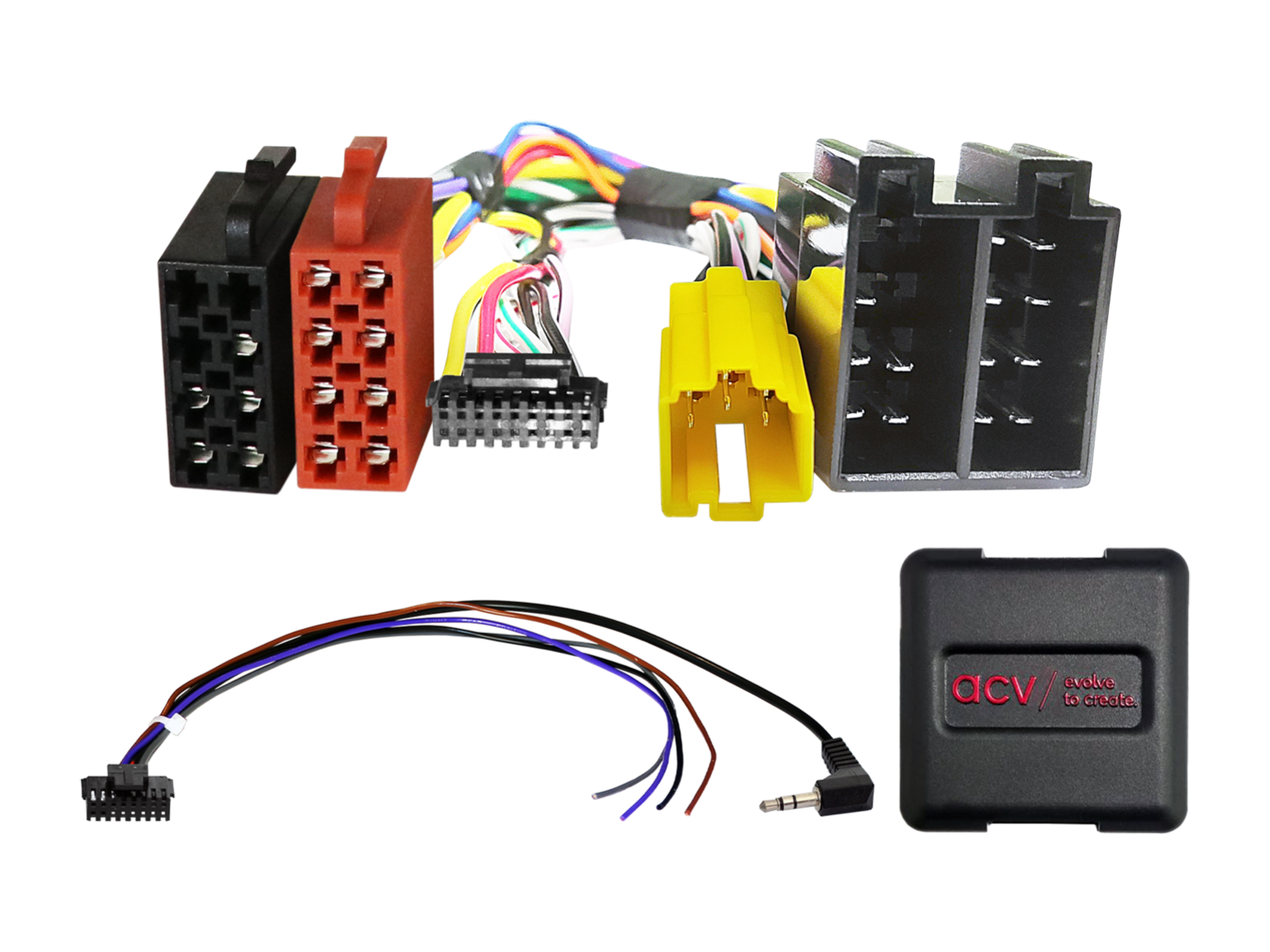

Konektori i napajanje:

• Konektori: ISO / Mini ISO žuti / Mini ISO 6pin priključen.
• Priključak OEM upravljanja s volana: 3,5 mm priključak (jack) ili slobodni vodič na SWC ulaz autoradia.

Postavke:

• Postavke DIP prekidača prema proizvođaču aftermarket jedinice.

Kompatibilnost s vozilima:

• Dacia – samo modeli s OEM Blaupunkt 1-DIN bez vanjskog zaslona.
• Opel/Renault – samo modeli s OEM Tuner List ili Update List sa zaslonom u jedinici, bez Carminat i bez pojačavačkog sustava Cabasse.

Specijalni slučajevi i upozorenja:

• Uvožena vozila ili vozila s drugačijim softverom mogu imati ograničenu funkcionalnost.

Važne dodatne informacije

• Kompatibilno s aftermarket autoradijima koji imaju analogni ulaz za upravljanje s volana.
• Za potpunu aktivaciju adaptera potrebno je naručiti spojni kabel za konkretnu marku autoradia.

Opće upute za instalaciju

Provjere prije montaže:

1. Provjerite sve funkcije upravljanja i postavke vozila s izvornom OEM glavnom jedinicom.
2. Isključite tvornički radio (OEM HU) i odspojite napajanje.
3. Provjerite sve spojeve sučelja (interface) jesu li pravilno priključeni – bez napajanja.

Povezivanje i redoslijed priključivanja:

1. Postavite i provjerite HW konfiguraciju sučelja – bez napajanja.
2. Provjerite konfiguraciju priključnog kabela prema HU – bez napajanja.
3. Priključite kabel na HU prema uputama aftermarket uređaja.
4. Priključite ostale vodove prema uputama uređaja.
5. Povežite cijelu instalaciju s vozilom – glavni napojni spoj priključite zadnji.
6. Obavite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili priručniku.
7. Konfigurirajte aftermarket HU (upravljanje s volana, kamera, handsfree, napajanje antene itd.).
8. Izvedite funkcionalni test upravljanja s volana i komunikacije s vozilom.

Promjena konfiguracije sučelja i HU kabela:

• Sve promjene izvršavajte bez napajanja.
• Nakon promjene ponovite korake 5 do 8 gore navedene.

U slučaju kvara sučelja ili sustava vozila:

• Ponovno instalirajte izvorni OEM HU.
• Pokrenite izvorni uređaj.
• Izvršite isključenje CAN Bus sustava.
• Provjerite HW konfiguraciju sučelja.
• Nakon isključenja CAN Bus-a ponovite korake 5 i 6 gore navedene.

Prilikom izmjena ožičenja ili vođenja kabela:

• Spojeve i preinake smije izvoditi samo stručno osposobljeno osoblje.
• Sve promjene moraju biti prije priključenja provjerene s obzirom na odobrenje proizvođača ili utjecaj na jamstvo vozila.
• Sve preinake moraju biti prije priključenja provjerene mjerenjem i usporedbom sa shemom ožičenja vozila.
• Preinake izvodite na vlastitu odgovornost, bez jamstva za funkcionalnost.
• Preinake se provode na vlastiti rizik, bez jamstva za izbjegavanje oštećenja vozila, uređaja ili sučelja.
• Izmjene prethodno ugrađenog ožičenja mogu dovesti do gubitka jamstva proizvoda.
