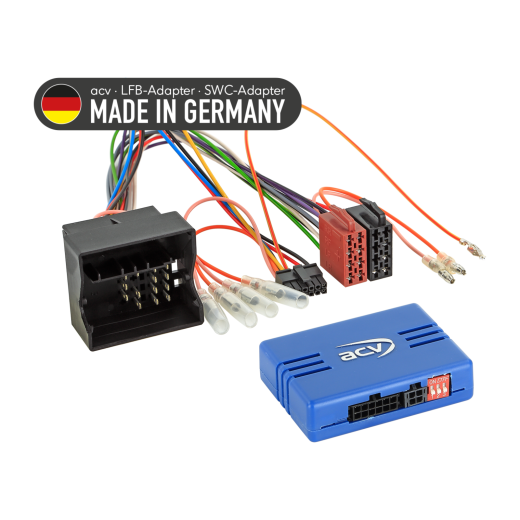

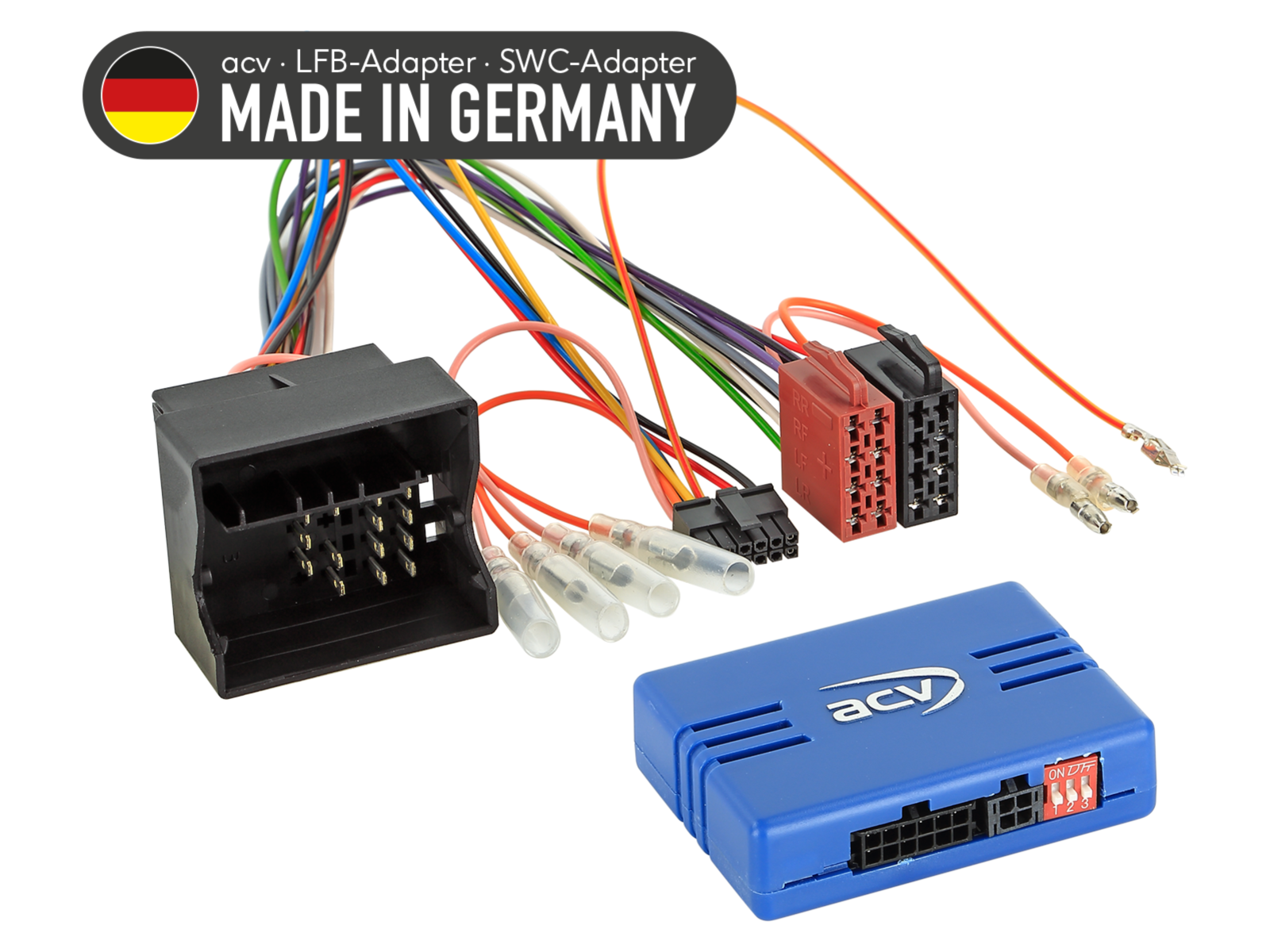

Adapter za upravljanje tipkama na volanu za Ford ACV SWC 42A-1120-001-0

Budite prvi koji će recenzirati ovaj proizvod

Adapter za volan za Ford Galaxy II [WA6] (06->10), Galaxy II [WA6] (10->15), Kuga [DM2] (08->12), Mondeo III [B4Y/B5Y/BWY] (03->07), Mondeo IV [BA7] (07->14), S-Max [WA6] (06->15)
Više o proizvodu

Rasprodaja je završila

Molimo odaberite slične proizvode iz iste kategorije.

FORD

Rasprodaja je završila

Opis i parametri
Ocjena0
Kategorija

Adapter za upravljanje tipkama na volanu za Ford ACV SWC 42A-1120-001-0

Zadržite izvorne funkcije upravljanja auto radija s volana prilikom zamjene originalnog radija s novim aftermarket uređajem. Ovisno o opremi vozila, opsegu funkcija i softveru novoinstaliranog auto radija, može doći do ograničenja ili zamjene nekih funkcija drugim. Usporedite priključene konektore kabela s konektorima u vašem vozilu i uvjerite se da odgovaraju kako tehnički, tako i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM auto radija. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravno funkcioniranje upravljanja s volana (SWC).

Namijenjeno za automobile

Ford Galaxy II [WA6] (03/2006 -> 04/2010) - originalni auto radio OEM.
Ford Galaxy II [WA6] (05/2010 -> 05/2015) - originalni auto radio OEM.
Ford Kuga [DM2] (06/2008 -> 12/2012) - originalni auto radio OEM; vozila bez 7" OEM navigacije u boji s integriranom klimom.
Ford Mondeo III [B4Y/B5Y/BWY] (06/2003 -> 04/2005) - originalni auto radio OEM; vozila s PDC: provjerite funkciju bez OEM HU, vozila bez PDC: koristite 42sfo011.
Ford Mondeo III [B4Y/B5Y/BWY] (05/2005 -> 06/2007) - originalni auto radio OEM; vozila s PDC: provjerite funkciju bez OEM HU, vozila bez PDC: koristite 42sfo011.
Ford Mondeo IV [BA7] (06/2007 -> 10/2010) - originalni auto radio OEM; vozila s PDC: provjerite funkciju bez OEM HU, vozila bez PDC: koristite 42sfo011.
Ford Mondeo IV [BA7] (11/2010 -> 08/2014) - originalni auto radio OEM; vozila s PDC: provjerite funkciju bez OEM HU, vozila bez PDC: koristite 42sfo011.
Ford S-Max [WA6] (06/2006 -> 04/2010) - originalni auto radio OEM; vozila s PDC: provjerite funkciju bez OEM HU, vozila bez PDC: koristite 42sfo011.
Ford S-Max [WA6] (05/2010 -> 05/2015) - originalni auto radio OEM; vozila s PDC: provjerite funkciju bez OEM HU, vozila bez PDC: koristite 42sfo011.

Informacije o CAN Bus

Konektori i napajanje:

Konektor: 40-pinski Quadlock Ford.

Postavke:

Provjerite DIP prekidače sučelja/auto radija prema uputama.

Kompatibilnost s vozilima i povezivanjem:

Vozila s OEM HU: 5000C / 6000CD / 6006CD / Sony.
Vozila s CAN Bus.
Napajanje A:
- Pin 16: +12 V paljenje – neosigurano.
- Pin 9: CAN-High plavo/bijeli (boje se mogu razlikovati).
- Pin 10: CAN-Low ljubičasti (boje se mogu razlikovati).
Vozila bez analogne SWC funkcije u MQS konektoru B: pinovi 6 / 8 nisu osigurani.

Napomena:

Vozila bez 7" OEM navigacije i integrirane klime.
Vozila bez CAN Bus podržanog PDC: provjerite kompatibilnost; ako PDC ne radi, koristite adapter 42sfo011.

Dijagnostička LED indikacija:

Plavo treptanje: traženje CAN Bus signala.
Plavo svijetlo: aktivan CAN Bus.
Crveno svijetlo: aktivno +12 V paljenje.

Osigurani signali

Ružičasta: +12 V paljenje, max. 1,5 A.
Narančasta: +12 V osvjetljenje, max. 0,1 A.
Bijela: +12 V rikverc, max. 1,5 A.
Žuto/zelena, žuto/crvena: impuls brzine (V-signal).

Važne dodatne informacije

Za punu aktivaciju adaptera potrebno je naručiti spojni kabel za određenu marku auto radija.

Opće upute za instalaciju

Provjera prije montaže:

Provjerite sve funkcije upravljanja i postavke vozila s originalnim OEM glavnim uređajem.
Odspojite originalni radio (OEM HU) bez napona.
Provjerite sve spojeve sučelja, jesu li ispravno povezani – bez napona.

Povezivanje i redoslijed spajanja:

Provjerite postavke i HW konfiguraciju sučelja – bez napona.
Provjerite konfiguraciju spojnog kabela prema HU – bez napona.
Povežite kabel prema HU prema uputama za aftermarket uređaj.
Povežite ostale vodiče prema uputama za uređaj.
Povežite cijelu instalaciju s vozilom – glavni napajanje priključite kao posljednje.
Izvršite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili uputama.
Konfigurirajte aftermarket HU (npr. upravljanje volanom, kamera, handsfree, napajanje antene).
Izvršite funkcionalni test upravljanja volanom i komunikacije s vozilom.

Promjena konfiguracije sučelja i HU kabela:

Sve promjene izvodite bez napona.
Ponovite korake 5 do 8 navedene iznad.

U slučaju kvara sučelja ili sustava vozila:

Ponovno instalirajte originalni OEM HU.
Pokrenite originalni uređaj.
Pokrenite isključivanje CAN Bus sustava.
Provjerite HW konfiguraciju sučelja.
Nakon isključivanja CAN Bus ponovite korake 5 i 6 navedene iznad.

Prilikom izmjena povezivanja ili vođenja kabela:

Povezivanje i izmjene smije izvoditi samo stručno osposobljeno osoblje.
Sve izmjene moraju biti provjerene prije povezivanja s obzirom na odobrenje proizvođača ili utjecaj na jamstvo vozila.
Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom povezivanja vozila.
Izmjene izvodite na vlastitu odgovornost, bez jamstva za funkcionalnost.
Izmjene se obavljaju na vlastiti rizik, bez jamstva za isključenje oštećenja vozila, uređaja ili sučelja.
Izmjene unaprijed osigurane kabelske veze mogu dovesti do gubitka jamstva proizvoda.
