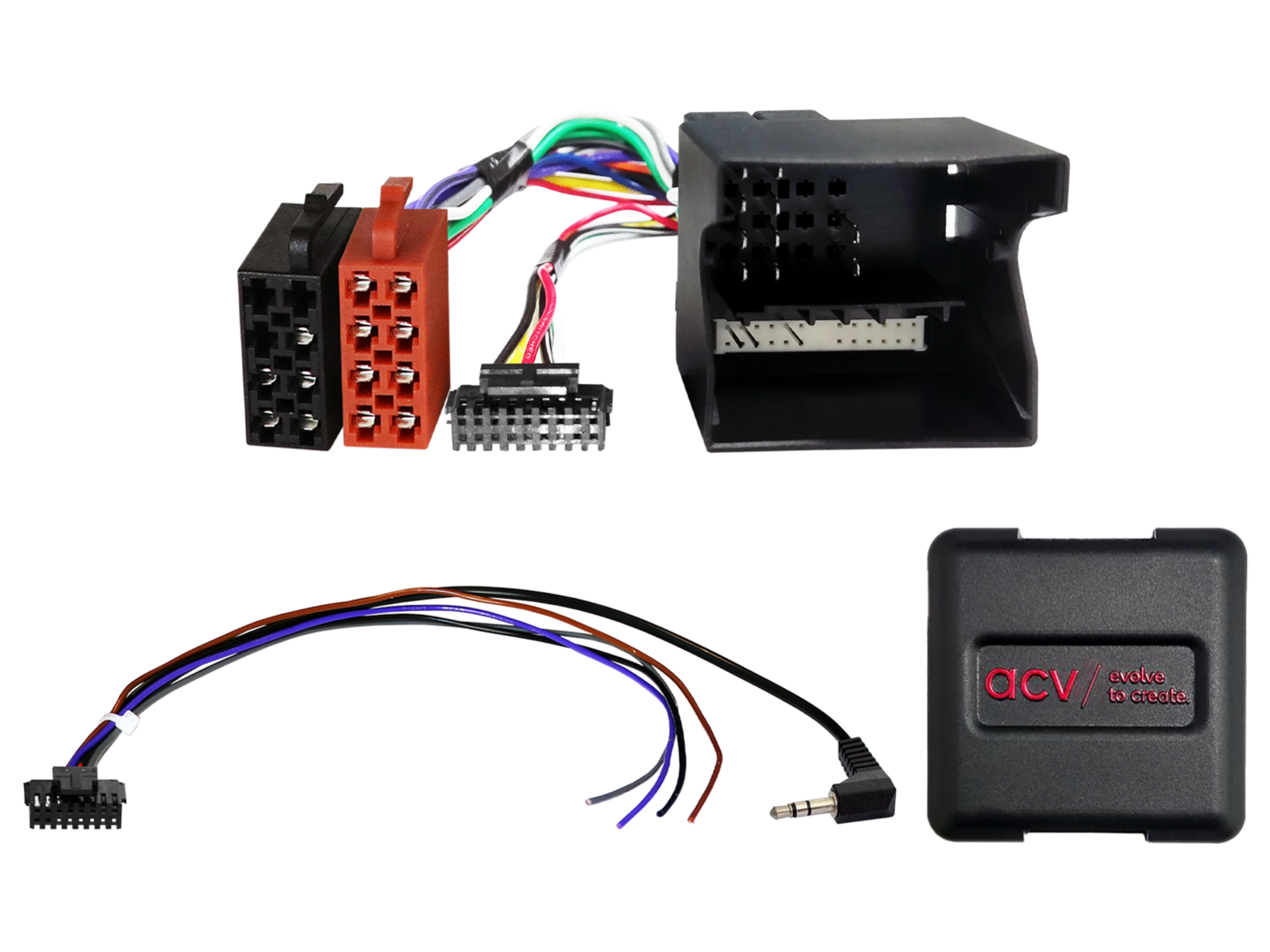

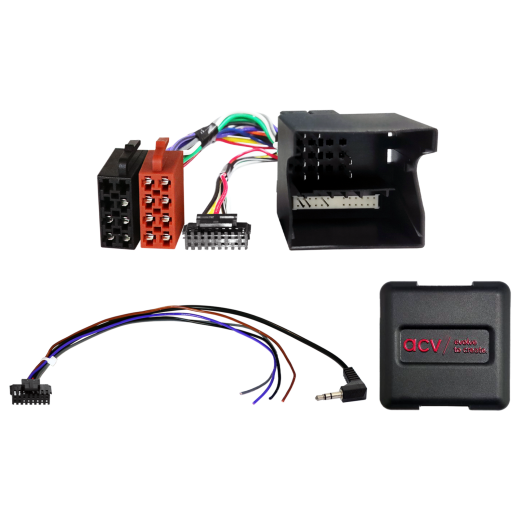

Adapter za upravljanje tipkama na volanu za Ford ACV SWC 42XFO002-0

Adapter za upravljanje tipkama na volanu za Ford ACV SWC 42XFO002-0

Sačuvajte izvorne funkcije upravljanja autoradiom s volana prilikom zamjene originalnog radija naknadno ugrađenom (aftermarket) jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradia, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da odgovaraju kako tehnički, tako i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradia. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravan rad upravljanja s volana (SWC).

Namijenjeno za automobile

• Ford C-Max [DM2] (11/2003 -> 05/2007) - izvorni OEM radio.
• Ford C-Max [DM2] (05/2007 -> 09/2010) - izvorni OEM radio.
• Ford Fiesta [JH1/JD3] (10/2005 -> 09/2008) - izvorni OEM radio.
• Ford Focus [DA3] (11/2004 -> 03/2008) - izvorni OEM radio.
• Ford Focus [DA3] (02/2008 -> 03/2011) - izvorni OEM radio.
• Ford Fusion [JU2] (10/2005 -> 07/2012) - izvorni OEM radio.
• Ford Galaxy II [WA6] (03/2006 -> 04/2010) - izvorni OEM radio.
• Ford Galaxy II [WA6] (05/2010 -> 05/2015) - izvorni OEM radio.
• Ford Kuga [DM2] (06/2008 -> 12/2012) - izvorni OEM radio.
• Ford Mondeo III [B4Y/B5Y/BWY] (06/2003 -> 04/2005) - izvorni OEM radio.
• Ford Mondeo III [B4Y/B5Y/BWY] (05/2005 -> 06/2007) - izvorni OEM radio.
• Ford Mondeo IV [BA7] (06/2007 -> 10/2010) - izvorni OEM radio.
• Ford Mondeo IV [BA7] (11/2010 -> 08/2014) - izvorni OEM radio.
• Ford S-Max [WA6] (06/2006 -> 04/2010) - izvorni OEM radio.
• Ford S-Max [WA6] (05/2010 -> 05/2015) - izvorni OEM radio.
• Ford Transit [F**6] (07/2006 -> 03/2014) - izvorni OEM radio.
• Ford Transit Connect [P*2] (06/2006 -> 07/2013) - izvorni OEM radio.

CAN Bus informacije

• Konektor: 40-pinski Ford Quadlock.
• Izlaz za OEM upravljanje s volana: 3,5 mm priključak ili slobodni vodič.

Važne dodatne informacije

• Namijenjeno vozilima s OEM glavnim jedinicama 5000C, 6000CD i 6006CD.
• Nije namijenjeno vozilima s 7" OEM color Sat Nav zaslonom s integriranim klima uređajem.
• Namijenjeno aftermarket autoradiima Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper i univerzalnim „China HU“ s vodičima Key1/Key2/GND ili 3,5 mm priključkom, ovisno o tipu.
• Za potpunu aktivaciju adaptera potrebno je naručiti spojni kabel za konkretnu marku autoradia.

Opće upute za ugradnju

Provjera prije ugradnje:

1. Provjerite sve funkcije upravljanja i postavke vozila koristeći originalni OEM HU.
2. Odspojite originalni radio (OEM HU) bez napona.
3. Provjerite sve spojeve sučelja – bez napona.

Spajanje i redoslijed povezivanja:

1. Postavite i provjerite HW konfiguraciju sučelja – bez napona.
2. Provjerite konfiguraciju spojnog kabela prema HU – bez napona.
3. Spojite kabel na HU prema uputama za aftermarket uređaj.
4. Spojite ostale vodiče prema uputama uređaja.
5. Spojite cijelu instalaciju na vozilo – glavno napajanje spojite posljednje.
6. Izvršite softversku konfiguraciju sučelja prema opisu proizvoda ili priručniku.
7. Konfigurirajte aftermarket HU (upravljanje na volanu, kamera, handsfree, napajanje antene itd.).
8. Izvršite funkcionalni test upravljanja na volanu i komunikacije s vozilom.

Promjena konfiguracije:

• Sve promjene izvodite bez napona.
• Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara:

• Ponovno instalirajte originalni OEM HU.
• Pokrenite originalnu jedinicu.
• Pokrenite isključivanje CAN Bus sustava.
• Provjerite HW konfiguraciju sučelja.
• Nakon isključivanja CAN Bus sustava ponovite korake 5 do 8 navedene gore.

Kod izmjena ožičenja:

• Ugradnju i izmjene smije izvoditi samo stručno osposobljeno osoblje.
• Sve izmjene moraju biti prije spajanja provjerene s obzirom na odobrenje proizvođača ili utjecaj na jamstvo vozila.
• Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom ožičenja vozila.
• Izmjene se izvode na vlastitu odgovornost bez jamstva funkcionalnosti.
• Izmjene se izvode na vlastiti rizik bez jamstva protiv oštećenja vozila, uređaja ili sučelja.
• Izmjena unaprijed instaliranog ožičenja može dovesti do gubitka jamstva proizvoda.
