Adapter za upravljanje tipkama na volanu za Ford ACV SWC 42XFO003-0

Budite prvi koji će recenzirati ovaj proizvod
adapter za volan za Ford C-Max (DM2) (11/03->05/07, 05/07->09/10), Fiesta (JH1/JD3) (10/05->09/08), Focus (DA3) (11/04->03/08, 02/08->03/11), Fusion (JU2) (10/05->07/12), Galaxy II (WA6) (03/06->04/10, 05/10->05/15), Kuga (DM2) (06/08->12/12), Mondeo III (B4Y/B5Y/BWY) (06/03->04/05, 05/05->06/07), Mondeo IV (BA7) (06/07->10/10, 11/10->08/14), S-Max (WA6) (06/06->04/10, 05/10->05/15), Transit (F**6) (07/06->03/14), Transit Connect (P*2) (06/06->07/13)
Više o proizvodu
75,60 EUR
Broj kataloga: 42XFO003-0
Pomoći ćemo vam s kupnjom.
  • Koristite našu podadna
  • Robu nam možete vratiti u roku od 14 dana
  • Isprobajte proizvod u našoj trgovini

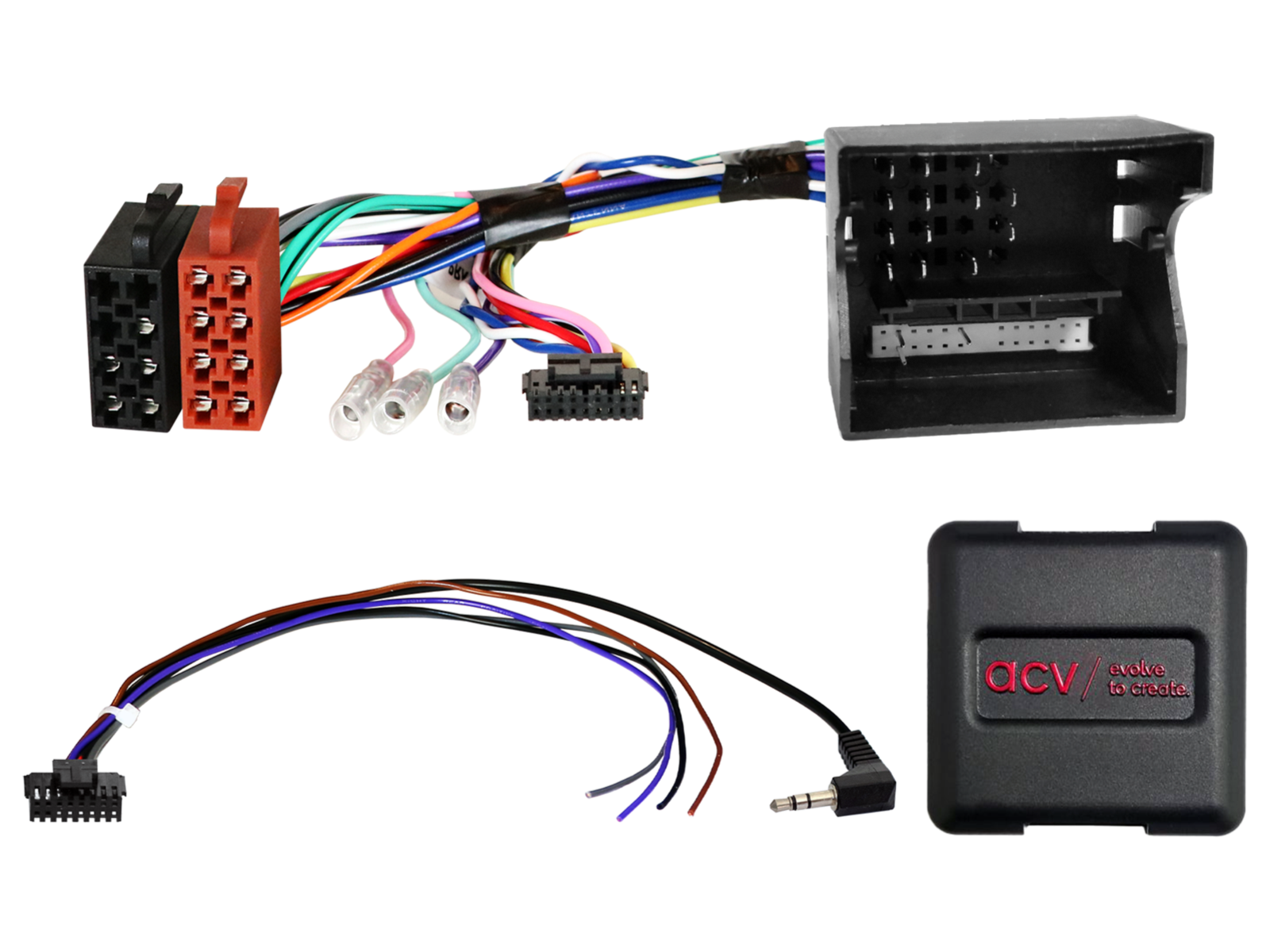

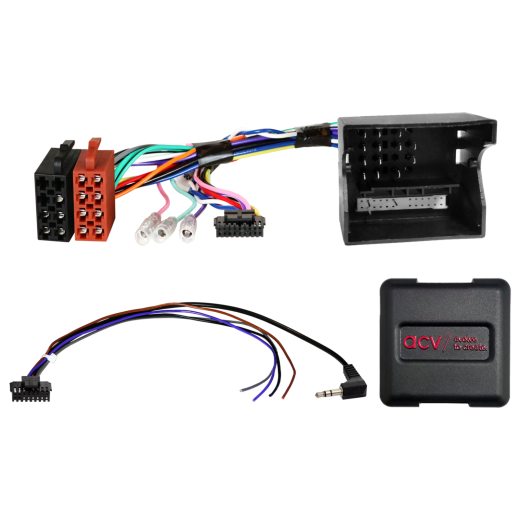

Adapter za upravljanje tipkama na volanu za Ford ACV SWC 42XFO003-0

Adapter za upravljanje tipkama na volanu za Ford ACV SWC 42XFO003-0

Sačuvajte izvorne funkcije upravljanja autoradiom s volana prilikom zamjene originalnog radija naknadno ugrađenom (aftermarket) jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradia, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da odgovaraju kako tehnički, tako i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradia. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravan rad upravljanja s volana (SWC).

Namijenjeno za automobile

                                          • Ford C-Max (DM2) (11/2003 -> 05/2007) - izvorni OEM radio.
                                          • Ford C-Max (DM2) (05/2007 -> 09/2010) - izvorni OEM radio.
                                          • Ford Fiesta (JH1/JD3) (10/2005 -> 09/2008) - izvorni OEM radio.
                                          • Ford Focus (DA3) (11/2004 -> 03/2008) - izvorni OEM radio.
                                          • Ford Focus (DA3) (02/2008 -> 03/2011) - izvorni OEM radio.
                                          • Ford Fusion (JU2) (10/2005 -> 07/2012) - izvorni OEM radio.
                                          • Ford Galaxy II (WA6) (03/2006 -> 04/2010) - izvorni OEM radio.
                                          • Ford Galaxy II (WA6) (05/2010 -> 05/2015) - izvorni OEM radio.
                                          • Ford Kuga (DM2) (06/2008 -> 12/2012) - vozila s PDC, provjeriti rad bez OEM radija.
                                          • Ford Mondeo III (B4Y/B5Y/BWY) (06/2003 -> 04/2005) - vozila s PDC, provjeriti rad bez OEM radija.
                                          • Ford Mondeo III (B4Y/B5Y/BWY) (05/2005 -> 06/2007) - vozila s PDC, provjeriti rad bez OEM radija.
                                          • Ford Mondeo IV (BA7) (06/2007 -> 10/2010) - vozila s PDC, provjeriti rad bez OEM radija.
                                          • Ford Mondeo IV (BA7) (11/2010 -> 08/2014) - vozila s PDC, provjeriti rad bez OEM radija.
                                          • Ford S-Max (WA6) (06/2006 -> 04/2010) - vozila s PDC, provjeriti rad bez OEM radija.
                                          • Ford S-Max (WA6) (05/2010 -> 05/2015) - vozila s PDC, provjeriti rad bez OEM radija.
                                          • Ford Transit (F**6) (07/2006 -> 03/2014) - izvorni OEM radio.
                                          • Ford Transit Connect (P*2) (06/2006 -> 07/2013) - izvorni OEM radio.

                                          CAN Bus informacije

                                              • Priključak: 40-pinski Ford Quadlock.
                                              • Izlaz za OEM upravljanje s volana: 3,5 mm jack ili slobodni vodič.
                                              • Analogno upravljanje s volana.
                                              • Podržani OEM radio uređaji: 5000C, 6000CD, 6006CD, Sony.
                                              • Podržana OEM navigacija: Audio Systems OEM Sat Nav s utorom za karticu sprijeda.
                                              • Vozila bez 7" OEM kolor zaslona Sat Nav s integriranim klima-uređajem.
                                              • Vozila bez CAN Bus podržanog pomoćnika za parkiranje (PDC).

                                              Važne dodatne informacije

                                                    • Dostavljeni signali: crveni – +12V terminal 15, narančasti – +12V osvjetljenje terminal 58, ljubičasto-bijeli – +12V signal za rikverc, ružičasti – signal brzine, zeleni – GND signal parkirne kočnice.
                                                    • Maksimalno opterećenje izlaza: 250 mA. Ako se povlači više od 250 mA upotrijebite relej s otpornom zavojnicom min. 75 Ohm (1 relej) ili 150 Ohm (2 releja).
                                                    • Za potpunu aktivaciju adaptera potrebno je naručiti povezni kabel za konkretnu marku autoradia.

                                                    Opće upute za ugradnju

                                                    Provjera prije ugradnje:

                                                    1. Provjerite sve funkcije upravljanja i postavke vozila koristeći originalni OEM HU.
                                                    2. Odspojite originalni radio (OEM HU) bez napona.
                                                    3. Provjerite sve spojeve sučelja – bez napona.

                                                    Spajanje i redoslijed povezivanja:

                                                    1. Postavite i provjerite HW konfiguraciju sučelja – bez napona.
                                                    2. Provjerite konfiguraciju spojnog kabela prema HU – bez napona.
                                                    3. Spojite kabel na HU prema uputama za aftermarket uređaj.
                                                    4. Spojite ostale vodiče prema uputama uređaja.
                                                    5. Spojite cijelu instalaciju na vozilo – glavno napajanje spojite posljednje.
                                                    6. Izvršite softversku konfiguraciju sučelja prema opisu proizvoda ili priručniku.
                                                    7. Konfigurirajte aftermarket HU (upravljanje na volanu, kamera, handsfree, napajanje antene itd.).
                                                    8. Izvršite funkcionalni test upravljanja na volanu i komunikacije s vozilom.

                                                    Promjena konfiguracije:

                                                    • Sve promjene izvodite bez napona.
                                                    • Nakon promjene ponovite korake 5 do 8 navedene gore.

                                                    U slučaju kvara:

                                                    • Ponovno instalirajte originalni OEM HU.
                                                    • Pokrenite originalnu jedinicu.
                                                    • Pokrenite isključivanje CAN Bus sustava.
                                                    • Provjerite HW konfiguraciju sučelja.
                                                    • Nakon isključivanja CAN Bus sustava ponovite korake 5 do 8 navedene gore.

                                                    Kod izmjena ožičenja:

                                                    • Ugradnju i izmjene smije izvoditi samo stručno osposobljeno osoblje.
                                                    • Sve izmjene moraju biti prije spajanja provjerene s obzirom na odobrenje proizvođača ili utjecaj na jamstvo vozila.
                                                    • Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom ožičenja vozila.
                                                    • Izmjene se izvode na vlastitu odgovornost bez jamstva funkcionalnosti.
                                                    • Izmjene se izvode na vlastiti rizik bez jamstva protiv oštećenja vozila, uređaja ili sučelja.
                                                    • Izmjena unaprijed instaliranog ožičenja može dovesti do gubitka jamstva proizvoda.
