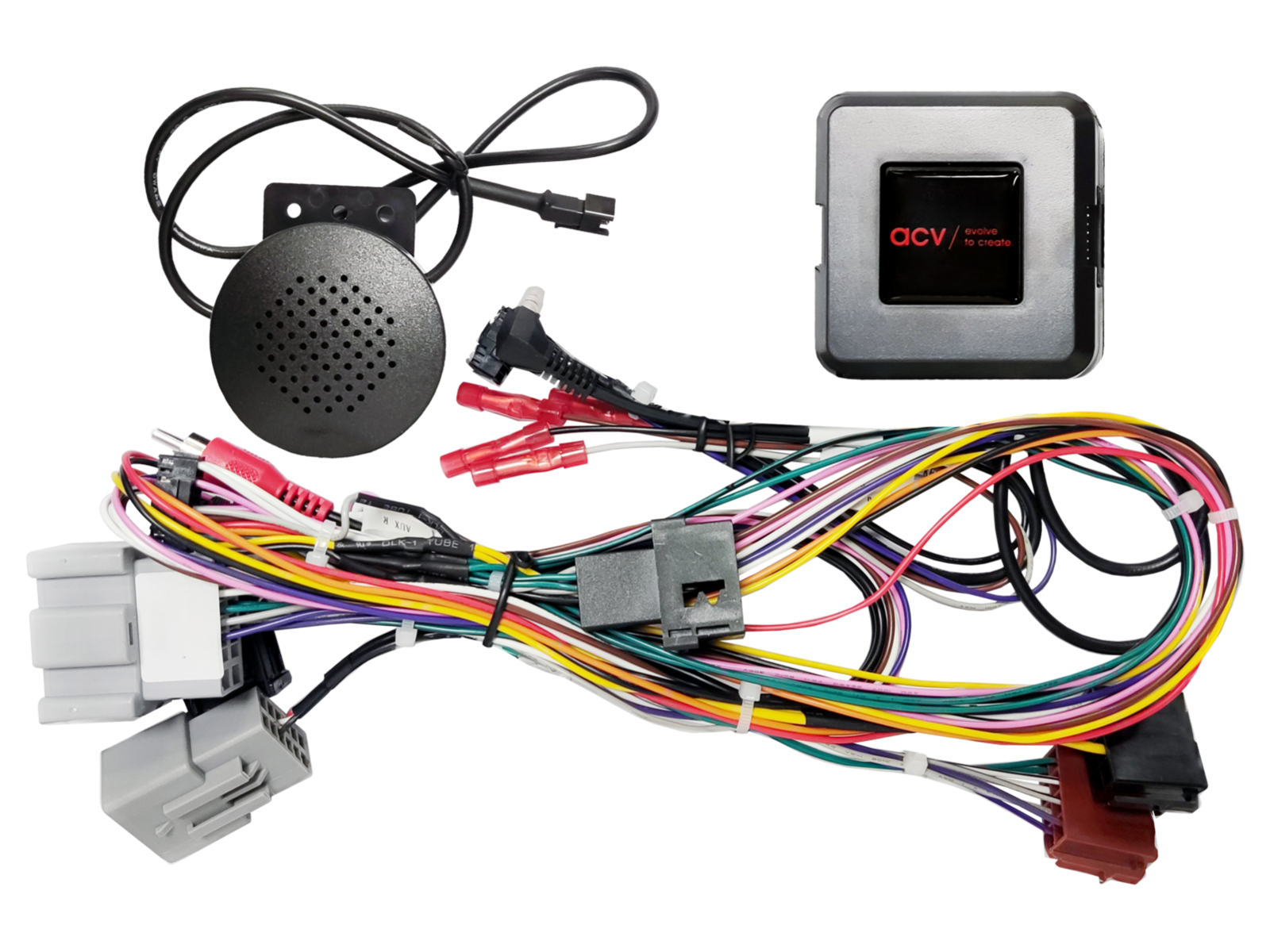

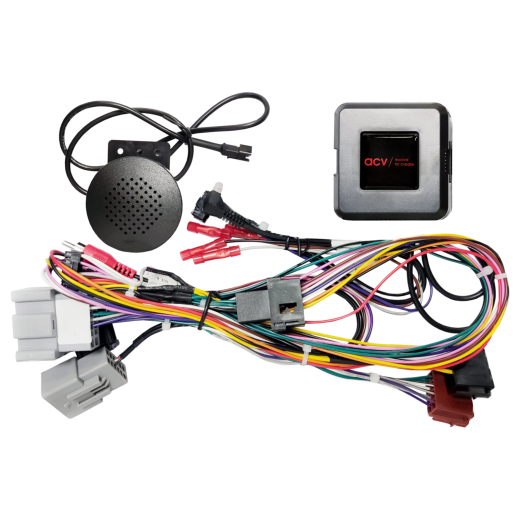

Adapter za upravljanje tipkama na volanu za Ford ACV SWC 42XFO004-0

Adapter za upravljanje tipkama na volanu za Ford ACV SWC 42XFO004-0

Sačuvajte izvorne funkcije upravljanja autoradiom s volana pri zamjeni originalnog radija za naknadno ugrađenu jedinicu. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradia može doći do ograničenja ili zamjene nekih funkcija drugim. Usporedite prikazane konektore kabliranja s konektorima u vašem vozilu i uvjerite se da odgovaraju i tehnički i vizualno. Provjerite je li izvorno bila instalirana neka od navedenih OEM jedinica. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravno funkcioniranje upravljanja s volana.

NAMIJENJENO ZA VOZILA

• Ford Fiesta [JA8] (10/2008 -> 06/2010) - vozila s tipkom OK na volanu i s crvenim OEM zaslonom. Vozila samo s tipkom M bez tipke OK nisu kompatibilna. Kod vozila s malim zaslonom i dvije tipke za podešavanje desno nije podržano podešavanje datuma.

CAN Bus informacije

• Konektor: 14-pinski Ford.
• Izlaz za OEM upravljanje volanom: 3,5 mm priključak ili slobodni vodič.
• Konektor AMP monitora > spajanje na OEM monitor.
• OEM konektor monitora > spajanje na sučelje.
• Podrška postavki vozila ostaje sačuvana (vehicle settings supported).

Važne dodatne informacije

• Namijenjeno za vozila s OEM glavnom jedinicom Visteon, s tipkom OK na volanu i crvenim OEM zaslonom.
• Vozila samo s tipkom M bez tipke OK nisu kompatibilna.
• Za potpunu aktivaciju adaptera potrebno je naručiti spojni kabel za određenu marku autoradia.

Dostavljeni signali

• Crvena: +12 V kontakt paljenja, kontakt 15.
• Narančasta: +12 V pozadinsko osvjetljenje, kontakt 58.
• Ljubičasta/bijela: +12 V signal za vožnju unatrag.
• Ružičasta: puls brzine (speed pulse).
• Zelena: GND signal ručne kočnice (parking kočnica).
• Maksimalno opterećenje izlaza: 250 mA. Ako je potrošnja veća od 250 mA, upotrijebite rele s otpornom zavojnicom najmanje 75 Ohm (1 rele) ili 150 Ohm (2 rele).

Opće upute za instalaciju

Provjera prije montaže:

1. Provjerite sve funkcije upravljanja i postavke vozila s originalnom OEM glavnom jedinicom.
2. Demontažu originalnog radija provodite bez napajanja.
3. Provjerite sve spojeve sučelja jesu li pravilno povezani – bez napajanja.

Povezivanje i redoslijed priključivanja:

1. Konfiguraciju postavki i hardversku konfiguraciju sučelja izvršite bez napajanja.
2. Provjerite konfiguraciju priključnog kabela prema glavnoj jedinici (HU).
3. Povežite kabel s HU prema uputama za naknadno ugrađeni uređaj.
4. Povežite ostale vodiče prema uputama uređaja.
5. Povežite cijelu instalaciju s vozilom – glavni napojni spoj priključite kao posljednji.
6. Izvršite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili priručniku.
7. Konfigurirajte naknadno ugrađenu HU (upravljanje volanom, kamera, handsfree, napajanje antene itd.).
8. Izvedite funkcionalni test upravljanja s volana i komunikacije s vozilom.

Promjena konfiguracije sučelja i HU kabela:

• Sve promjene radite bez napajanja.
• Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara sučelja ili vozilnog sustava:

• Vratite originalnu OEM HU.
• Pokrenite originalnu jedinicu.
• Pričekajte da se CAN Bus sustav uspava.
• Provjerite HW konfiguraciju sučelja.
• Nakon uspavljivanja CAN Bus-a ponovite korake 5 do 8 navedene gore.

Prilikom izmjena ožičenja ili vođenja kabela:

• Spojeve i izmjene smije izvoditi samo stručno osposobljeno osoblje.
• Sve promjene moraju biti prije priključenja provjerene u pogledu odobrenja od strane proizvođača ili utjecaja na jamstvo vozila.
• Sve izmjene moraju se prije priključenja provjeriti mjerenjem i usporedbom sa shemom ožičenja vozila.
• Izmjene radite na vlastitu odgovornost, bez jamstva za funkcionalnost.
• Izmjene se provode na vlastiti rizik, bez jamstva isključenja oštećenja vozila, uređaja ili sučelja.
• Promjene na unaprijed postavljenom ožičenju mogu dovesti do gubitka jamstva proizvoda.
