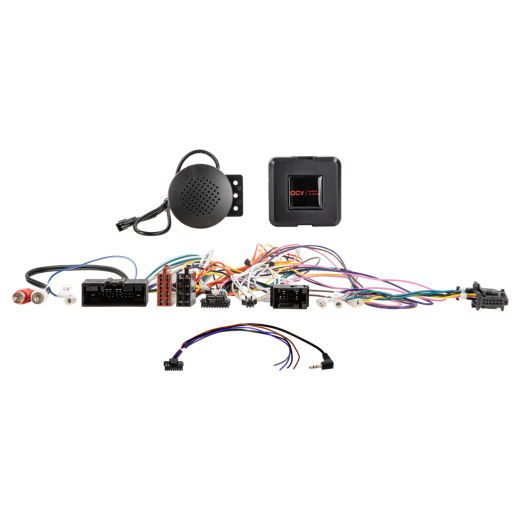

Adapter za upravljanje tipkama na volanu za Ford ACV SWC 42XFO008-0

Budite prvi koji će recenzirati ovaj proizvod

Dodaj u favoriteUkloni iz favorita

adapter za volan za Ford B-MAX (JK8) (10/12->09/17), C-MAX (DXA) (11/10->05/15, 06/15->12/19), Ecosport (JK8) (02/14->10/17), Fiesta (JA8/JR8) (01/13->06/17), Focus (DYB) (09/11->09/14), Focus (DBY) (10/14->08/18), Kuga (DM2) (03/13->01/17, 01/17->12/19), Ranger (2AB) (12/11->12/15), Transit Connect (PJ2) (12/13->05/18*/), Transit Custom (FAC/FDA) (08/12->06/16/), Transit Tourneo Connect (PJ2) (12/13->05/18), Transit Tourneo Custom (FAC/FAD) (08/12->06/16/), Transit (V363) (FCA/FAD) (08/14->06/16) a Taurus (2008->2012)
Više o proizvodu

Pomoći ćemo vam s kupnjom.

Koristite našu podadna
Robu nam možete vratiti u roku od 14 dana
Isprobajte proizvod u našoj trgovini

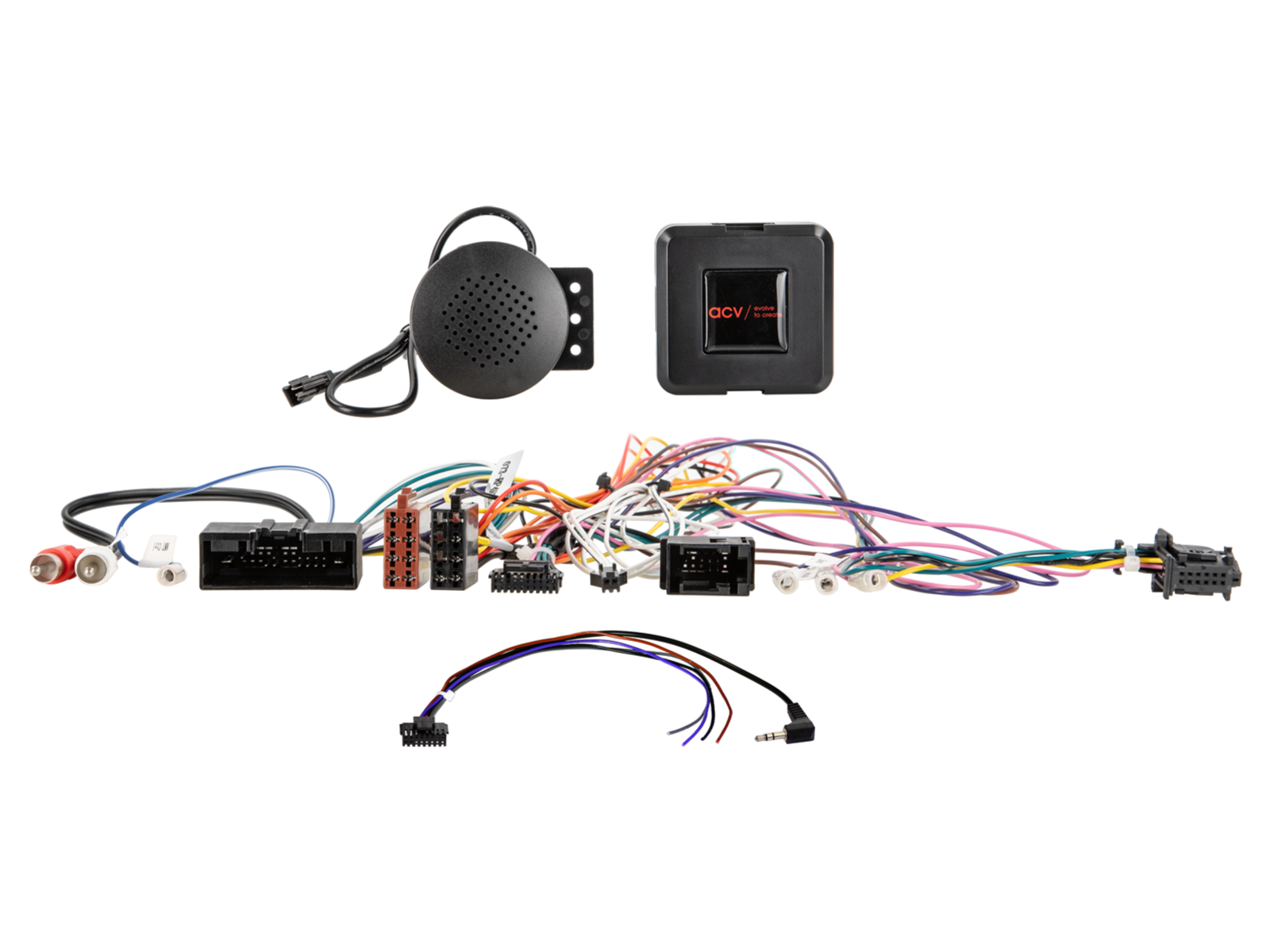

Adapter za upravljanje tipkama na volanu za Ford ACV SWC 42XFO008-0

Opis i parametri
Ocjena0
Kategorija

Adapter za upravljanje tipkama na volanu za Ford ACV SWC 42XFO008-0

Sačuvajte izvorne funkcije upravljanja autoradiom s volana prilikom zamjene originalnog radija naknadno ugrađenom (aftermarket) jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradia, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da odgovaraju kako tehnički, tako i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradia. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravan rad upravljanja s volana (SWC).

Namijenjeno za automobile

Ford B-MAX [JK8] (10/2012 -> 09/2017) - originalni OEM radio.
Ford C-MAX [DXA] (11/2010 -> 05/2015) - kod ovog modela može biti potrebna produžetka priključka zaslona. Kod vozila s malim zaslonom i dvjema tipkama za podešavanje desno nije podržano podešavanje datuma.
Ford C-MAX [DXA] (06/2015 -> 12/2019) - kod ovog modela može biti potrebna produžetka priključka zaslona. Kod vozila s malim zaslonom i dvjema tipkama za podešavanje desno nije podržano podešavanje datuma.
Ford Ecosport [JK8] (02/2014 -> 10/2017) - originalni OEM radio.
Ford Fiesta [JA8/JR8] (01/2013 -> 06/2017) - originalni OEM radio.
Ford Focus [DYB] (09/2011 -> 09/2014) - originalni OEM radio.
Ford Focus [DBY] (10/2014 -> 08/2018) - originalni OEM radio.
Ford Kuga [DM2] (03/2013 -> 01/2017) - vozila bez OEM dodirnog zaslona. Kod ovog modela može biti potrebna produžetka priključka zaslona. Kod vozila s malim zaslonom i dvjema tipkama za podešavanje desno nije podržano podešavanje datuma.
Ford Kuga [DM2] (01/2017 -> 12/2019) - vozila bez OEM dodirnog zaslona. Kod ovog modela može biti potrebna produžetka priključka zaslona. Kod vozila s malim zaslonom i dvjema tipkama za podešavanje desno nije podržano podešavanje datuma.
Ford Ranger [2AB] (12/2011 -> 12/2015) - originalni OEM radio.
Ford Transit Connect [PJ2] (12/2013 -> 05/2018) - vozila bez zaslona: SWC Ford razni modeli 24Pin bez zaslona. Vozila s malim zaslonom.
Ford Transit Custom [FAC/FDA] (08/2012 -> 06/2016) - vozila bez zaslona: SWC Ford razni modeli 24Pin bez zaslona. Vozila s emisijskom normom Euro 5. Vozila s emisijskom normom Euro 6: SWC Ford razni modeli 24Pin USB/AUX.
Ford Transit Tourneo Connect [PJ2] (12/2013 -> 05/2018) - vozila bez zaslona: SWC Ford razni modeli 24Pin bez zaslona. Vozila s malim zaslonom.
Ford Transit Tourneo Custom [FAC/FAD] (08/2012 -> 06/2016) - vozila bez zaslona: SWC Ford razni modeli 24Pin bez zaslona. Vozila s emisijskom normom Euro 5. Vozila s emisijskom normom Euro 6: SWC Ford razni modeli 24Pin USB/AUX.
Ford Transit [V363] [FCA/FAD] (08/2014 -> 06/2016) - vozila bez zaslona: SWC Ford razni modeli 24Pin bez zaslona. Vozila s emisijskom normom Euro 5. Vozila s emisijskom normom Euro 6: SWC Ford razni modeli 24Pin USB/AUX. Instalacija OEM zaslona nije podržana montažnim okvirom, OEM zaslon mora ostati priključen.
Ford Taurus (2008 -> 2012) - originalni OEM radio.

CAN Bus informacije

Konektor: 24-pinski Ford.
Ishod za OEM upravljanje s volana: 3,5 mm priključak ili slobodni vodič.
Konektor AMP monitor > priključak na OEM monitor.
OEM konektor monitora > priključak na sučelje.
OEM AUX > RCA (cinch) izlaz – crveni/bijeli.
Vozila s tipkom OK i/ili tipkom za glasovno upravljanje na volanu.
Vozila s OEM zaslonom i CD mehanikom ispod zaslona.
Vozila sa SYNC nisu podržana, funkcija SYNC nije kompatibilna.
U vozila s OEM navigacijom funkcije sučelja mogu biti djelomično nekompatibilne.

Važne dodatne informacije

Prije instalacije deaktivirajte funkcije SYNC i Bluetooth u OEM jedinici. Funkcija hitnog poziva SYNC deaktivira se zajedno s Bluetoothom.
Za sprječavanje pogrešaka u izborniku postavki vozila: isključite naknadno ugrađeni radio, kratko (maksimalno 2 sekunde) pritisnite tipku za glasovno biranje i postavke radite samo prema uputama.
U slučaju pogreške u načinu postavljanja ponovite postupak nakon uspavljivanja CAN Bus-a.
Može biti potrebno produženje priključka zaslona.
Kod vozila s malim zaslonom i dvjema tipkama za podešavanje desno nije podržano podešavanje datuma.
Za model Ford Transit (V363) [FCA/FAD] instalacija OEM zaslona nije podržana montažnim okvirom, stoga OEM zaslon mora ostati priključen tijekom rada.
Podržano: zvukovi stražnjih PDC senzora, sistemski chimes i postavke vozila.
Namijenjeno za naknadno ugrađene radio jedinice marki Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper i univerzalne „China HU“ s vodičima Key1/Key2/GND ili 3,5 mm priključkom, ovisno o tipu.
Za potpunu aktivaciju adaptera potrebno je naručiti kabel za povezivanje za konkretnu marku radija.

Dostavljeni signali

Crveno: +12 V paljenja, terminal 15.
Narančasto: +12 V pozadinskog osvjetljenja, terminal 58.
Ljubičasto/bijelo: +12 V signal za rikverc.
Ružičasto: impuls brzine (speed pulse).
Zeleno: GND signal ručne kočnice.
Maksimalno opterećenje izlaza: 250 mA. Pri potrošnji većoj od 250 mA upotrijebite relej s otpornom zavojnicom minimalno 75 Ohm (1 relej) ili 150 Ohm (2 releja).

Opće upute za ugradnju

Provjera prije ugradnje:

Provjerite sve funkcije upravljanja i postavke vozila koristeći originalni OEM HU.
Odspojite originalni radio (OEM HU) bez napona.
Provjerite sve spojeve sučelja – bez napona.

Spajanje i redoslijed povezivanja:

Postavite i provjerite HW konfiguraciju sučelja – bez napona.
Provjerite konfiguraciju spojnog kabela prema HU – bez napona.
Spojite kabel na HU prema uputama za aftermarket uređaj.
Spojite ostale vodiče prema uputama uređaja.
Spojite cijelu instalaciju na vozilo – glavno napajanje spojite posljednje.
Izvršite softversku konfiguraciju sučelja prema opisu proizvoda ili priručniku.
Konfigurirajte aftermarket HU (upravljanje na volanu, kamera, handsfree, napajanje antene itd.).
Izvršite funkcionalni test upravljanja na volanu i komunikacije s vozilom.

Promjena konfiguracije:

Sve promjene izvodite bez napona.
Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara:

Ponovno instalirajte originalni OEM HU.
Pokrenite originalnu jedinicu.
Pokrenite isključivanje CAN Bus sustava.
Provjerite HW konfiguraciju sučelja.
Nakon isključivanja CAN Bus sustava ponovite korake 5 do 8 navedene gore.

Kod izmjena ožičenja:

Ugradnju i izmjene smije izvoditi samo stručno osposobljeno osoblje.
Sve izmjene moraju biti prije spajanja provjerene s obzirom na odobrenje proizvođača ili utjecaj na jamstvo vozila.
Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom ožičenja vozila.
Izmjene se izvode na vlastitu odgovornost bez jamstva funkcionalnosti.
Izmjene se izvode na vlastiti rizik bez jamstva protiv oštećenja vozila, uređaja ili sučelja.
Izmjena unaprijed instaliranog ožičenja može dovesti do gubitka jamstva proizvoda.

Broj kataloga	42XFO008-0
