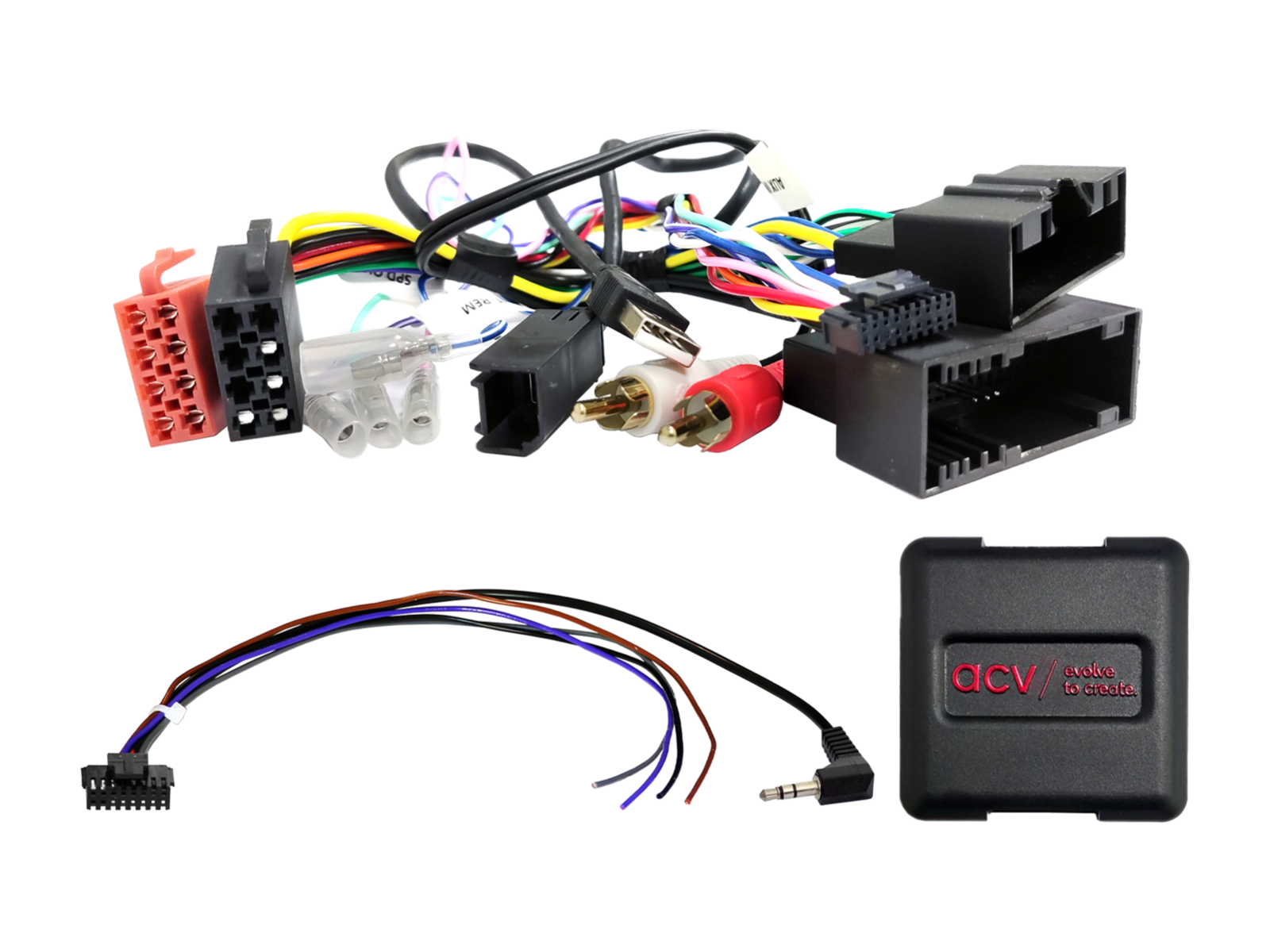

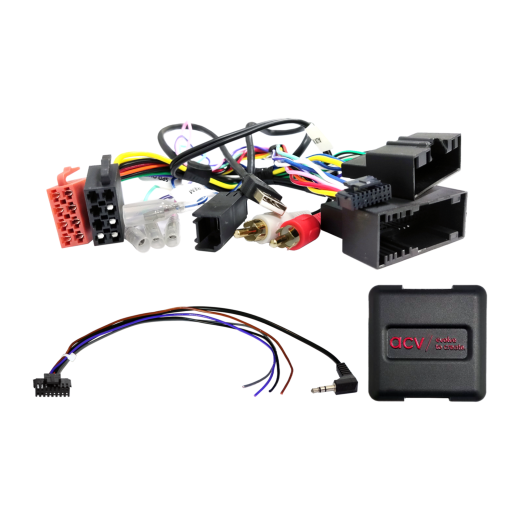

Adapter za upravljanje tipkama na volanu za Ford ACV SWC 42XFO018-0

Adapter za upravljanje tipkama na volanu za Ford ACV SWC 42XFO018-0

Sačuvajte izvorne funkcije upravljanja autoradiom s volana prilikom zamjene originalnog radija naknadno ugrađenom (aftermarket) jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradia, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da odgovaraju kako tehnički, tako i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradia. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravan rad upravljanja s volana (SWC).

Namijenjeno za automobile

• Ford Everest (2015 -> 2020) - originalno OEM autoradio.
• Ford Ranger [2AB] (01/2016 -> 01/2019) - originalno OEM autoradio.
• Ford Ranger [2AB] (01/2019 -> 2021) - originalno OEM autoradio.
• Ford Transit Custom [FAC/FAD] (06/2016 -> 01/2018) - OEM USB/AUX nije podržano, vozila s emisijskom normom Euro 6.
• Ford Transit [V363] [FCA/FAD] (06/2016 -> 06/2019) - OEM USB/AUX nije podržano, vozila s emisijskom normom Euro 6, vozila s emisijskom normom Euro 5 – stavka: 42xfo008, vozila bez OEM zaslona – stavka: 42xfo015, instalacija OEM zaslona nije podržana montažnim okvirima autoradia, OEM zaslon mora ostati priključen.

CAN Bus informacije

• Tip sustava: CAN Bus.
• Konektor: 24-pinski Ford.
• Izlaz za OEM upravljanje s volana: 3,5 mm jack ili slobodni vodič.
• Priključak OEM AUX: RCA crvena/bijela.
• Priključak OEM USB: USB-A.
• Vozila s tipkom OK i/ili tipkom za glasovno upravljanje.
• Vozila s OEM zaslonom.
• Funkcija SYNC nije podržana.
• Postavka datuma/vremena nije podržana.
• Postavke vozila nisu podržane.
• Podesite DIP prekidače prema priručniku aftermarket autoradia.

Važne dodatne informacije

• Prije instalacije deaktivirajte SYNC i Bluetooth funkcije u OEM jedinici, ako su dostupne.
• Namenjeno za aftermarket autoradia Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper i univerzalni „China HU“ s vodičima Key1/Key2/GND ili 3,5 mm jackom, ovisno o tipu.
• Za potpunu aktivaciju adaptera potrebno je naručiti poveznički kabel za konkretnu marku autoradia.

Dostavljeni signali

• Crveni: +12 V upravljano napajanje (klemma 15).
• Narančasti: +12 V osvjetljenje (klemma 58).
• Ljubičasto-bijeli: +12 V signal vožnje unatrag.
• Ružičasti: impuls brzine.
• Zeleni: uzemljenje signala parkirne kočnice.
• Maksimalno opterećenje izlaza: 250 mA.
• Pri potrošnji većoj od 250 mA:
  • 1 relej – minimalni otpor zavojnice 75 Ohm.
  • 2 releja – minimalni otpor zavojnice 150 Ohm.
• Upravljanje s volana (SWC).

Opće upute za ugradnju

Provjera prije ugradnje:

1. Provjerite sve funkcije upravljanja i postavke vozila koristeći originalni OEM HU.
2. Odspojite originalni radio (OEM HU) bez napona.
3. Provjerite sve spojeve sučelja – bez napona.

Spajanje i redoslijed povezivanja:

1. Postavite i provjerite HW konfiguraciju sučelja – bez napona.
2. Provjerite konfiguraciju spojnog kabela prema HU – bez napona.
3. Spojite kabel na HU prema uputama za aftermarket uređaj.
4. Spojite ostale vodiče prema uputama uređaja.
5. Spojite cijelu instalaciju na vozilo – glavno napajanje spojite posljednje.
6. Izvršite softversku konfiguraciju sučelja prema opisu proizvoda ili priručniku.
7. Konfigurirajte aftermarket HU (upravljanje na volanu, kamera, handsfree, napajanje antene itd.).
8. Izvršite funkcionalni test upravljanja na volanu i komunikacije s vozilom.

Promjena konfiguracije:

• Sve promjene izvodite bez napona.
• Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara:

• Ponovno instalirajte originalni OEM HU.
• Pokrenite originalnu jedinicu.
• Pokrenite isključivanje CAN Bus sustava.
• Provjerite HW konfiguraciju sučelja.
• Nakon isključivanja CAN Bus sustava ponovite korake 5 do 8 navedene gore.

Kod izmjena ožičenja:

• Ugradnju i izmjene smije izvoditi samo stručno osposobljeno osoblje.
• Sve izmjene moraju biti prije spajanja provjerene s obzirom na odobrenje proizvođača ili utjecaj na jamstvo vozila.
• Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom ožičenja vozila.
• Izmjene se izvode na vlastitu odgovornost bez jamstva funkcionalnosti.
• Izmjene se izvode na vlastiti rizik bez jamstva protiv oštećenja vozila, uređaja ili sučelja.
• Izmjena unaprijed instaliranog ožičenja može dovesti do gubitka jamstva proizvoda.
