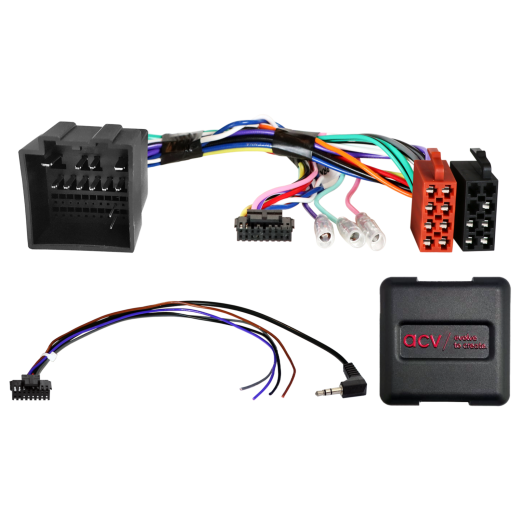

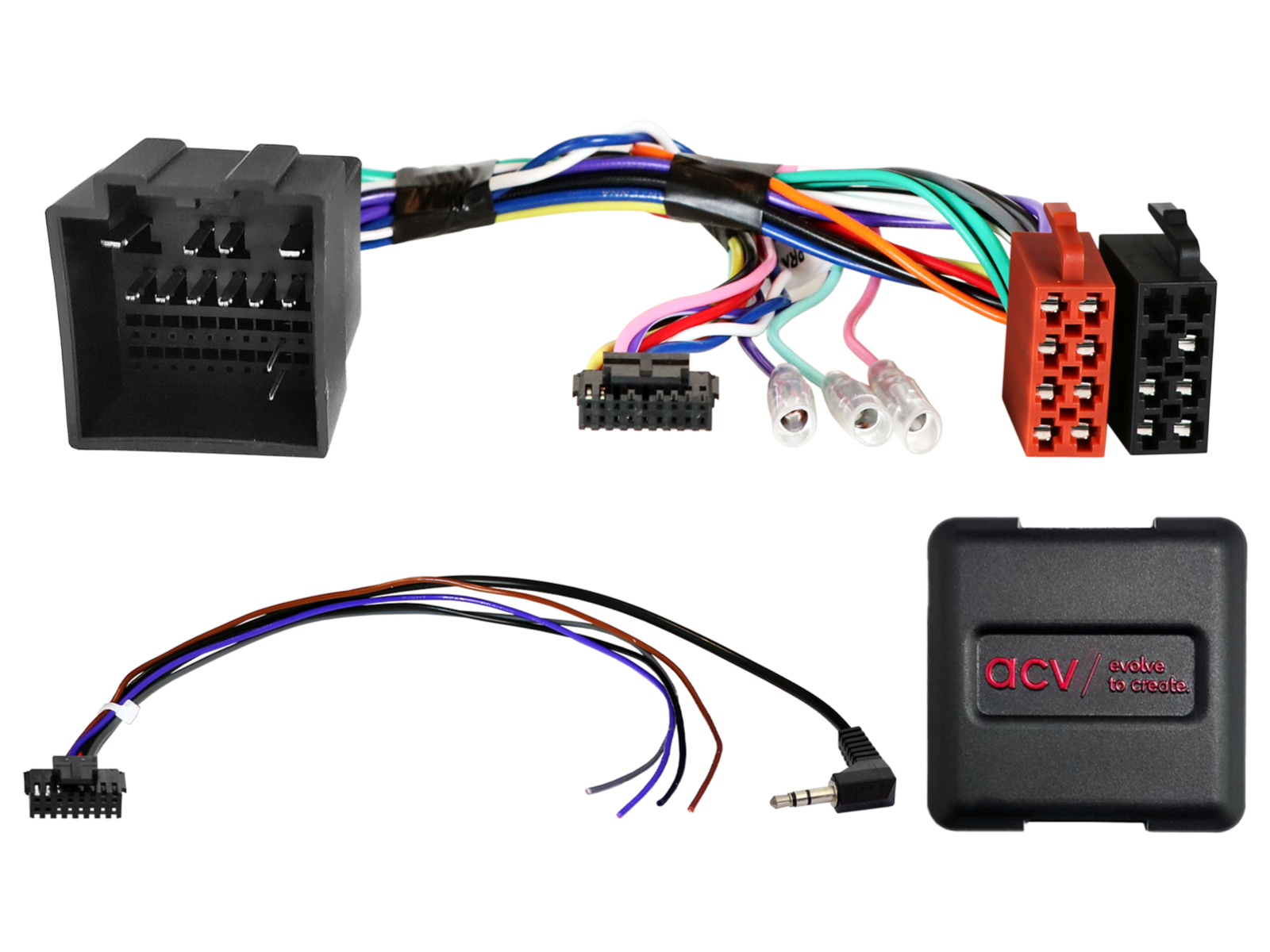

Adapter za upravljanje tipkama na volanu za Ford ACV SWC 42XFO020-0
Adapter za volan za Ford Fiestu (JHH) (06/17->03/22), Fiestu (JHH) (03/22->2024), Transit (FAC/FAD) (06/19->2024) i Transit Custom (FAC/FAD) (01/18->2024)
Više o proizvodu
Više o proizvodu
Adapter za upravljanje tipkama na volanu za Ford ACV SWC 42XFO020-0
Sačuvajte izvorne funkcije upravljanja autoradiom s volana prilikom zamjene originalnog radija aftermarket jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novoinstaliranog autoradia moguće je ograničenje ili zamjena nekih funkcija drugim. Usporedite prikazane konektore kabliranja s konektorima u vašem vozilu i uvjerite se da odgovaraju tehnički i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM uređaja. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravno djelovanje upravljanja s volana.
- Ford Fiesta [JHH] (06/2017 -> 03/2022) - izvorni OEM radio.
- Ford Fiesta [JHH] (03/2022 -> 2024) - izvorni OEM radio.
- Ford Transit [FAC/FAD] (06/2019 -> 2024) - izvorni OEM radio.
- Ford Transit Custom [FAC/FAD] (01/2018 -> 2024) - izvorni OEM radio.
Informacije o CAN Busu
- Tip sustava: CAN Bus.
- Konektor: 32-pinski Ford.
- Izlaz za OEM upravljanje s volana: 3,5 mm jack ili slobodni vodič.
- Podrška za OEM parkirnu kameru:
- Adapter zadnje OEM kamere: 52pin Fiat / 32pin Ford.
- Žuto: Video(+).
- Crno: Video(-).
- Prije instalacije provjerite spajanje mjerenjem.
- Pin 14: Video(+).
- Pin 25: Video(-).
- Rješenje problema s treperećom slikom: spojite Video(-) Pin 25 s Pinom 24.
- Postavke DIP prekidača izvedite prema priručniku za naknadno ugrađeni autoradio.
Važne dodatne informacije
- Namijenjeno za aftermarket autoradia Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper i univerzalne „China HU“ s vodičima Key1/Key2/GND ili 3,5 mm jackom, ovisno o tipu.
- Za potpunu aktivaciju adaptera potrebno je naručiti spojni kabel za određenu marku autoradia.
Dostavljeni signali
- Crveno: +12V uključenog napajanja (kontakt 15).
- Narančasto: +12V osvjetljenja (kontakt 58).
- Ljubičasto-bijelo: +12V uzlazna brzina unazad.
- Ružičasto: impuls brzine.
- Zeleno: uzemljenje signala parkirne kočnice.
- Maksimalno opterećenje izlaza: 250 mA.
- Pri struji većoj od 250 mA:
- 1 relej – minimalni otpor namota 75 Ohm.
- 2 releja – minimalni otpor namota 150 Ohm.
- Upravljanje s volana (SWC).
Opće upute za instalaciju
Provjera prije montaže:
- Provjerite sve funkcije upravljanja i postavke vozila s izvornom OEM glavnom jedinicom.
- Demontažu originalnog radija obavljajte bez napajanja.
- Provjerite sve spojeve sučelja jesu li pravilno priključeni – bez napajanja.
Povezivanje i redoslijed priključivanja:
- Postavke i hardversku konfiguraciju sučelja izvršite bez napajanja.
- Provjerite konfiguraciju priključnog kabela prema glavnoj jedinici (HU).
- Povežite kabel s HU prema uputama za naknadno ugrađeni uređaj.
- Povežite ostale vodiče prema uputama uređaja.
- Spajanje cijele instalacije s vozilom – glavni napojni spoj priključite na kraju.
- Izvršite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili priručniku.
- Konfigurirajte aftermarket HU (upravljanje s volana, kamera, handsfree, napajanje antene itd.).
- Izvedite funkcionalni test upravljanja s volana i komunikacije s vozilom.
Promjena konfiguracije sučelja i HU kabela:
- Sve promjene izvršavajte bez napajanja.
- Nakon promjene ponovite korake 5 do 8 navedene gore.
U slučaju kvara sučelja ili sustava vozila:
- Vratite izvorni OEM HU.
- Pokrenite izvorni uređaj.
- Pričekajte da CAN Bus sustav uđe u stanje mirovanja.
- Provjerite HW konfiguraciju sučelja.
- Nakon uspavljivanja CAN Busa ponovite korake 5 do 8 navedene gore.
Prilikom izmjena ožičenja ili vođenja kabela:
- Spajanje i izmjene smije izvoditi samo stručno osposobljeno osoblje.
- Sve promjene moraju biti prije priključivanja provjerene s aspekta odobrenja proizvođača ili utjecaja na jamstvo vozila.
- Sve prilagodbe moraju se prije priključivanja provjeriti mjerenjem i usporedbom sa shemom ožičenja vozila.
- Izmjene vršite na vlastitu odgovornost, bez jamstva za funkcionalnost.
- Izmjene se vrše na vlastiti rizik, bez garancije isključenja mogućnosti oštećenja vozila, uređaja ili sučelja.
- Promjene na prethodno ugrađenom kabliranju mogu dovesti do gubitka jamstva proizvoda.
- Adapter zadnje OEM kamere: 52pin Fiat / 32pin Ford.
- Žuto: Video(+).
- Crno: Video(-).
- Prije instalacije provjerite spajanje mjerenjem.
- Pin 14: Video(+).
- Pin 25: Video(-).
- Rješenje problema s treperećom slikom: spojite Video(-) Pin 25 s Pinom 24.
- 1 relej – minimalni otpor namota 75 Ohm.
- 2 releja – minimalni otpor namota 150 Ohm.
| Broj kataloga | 42XFO020-0 |
| Linkovi | Službena web stranica |
