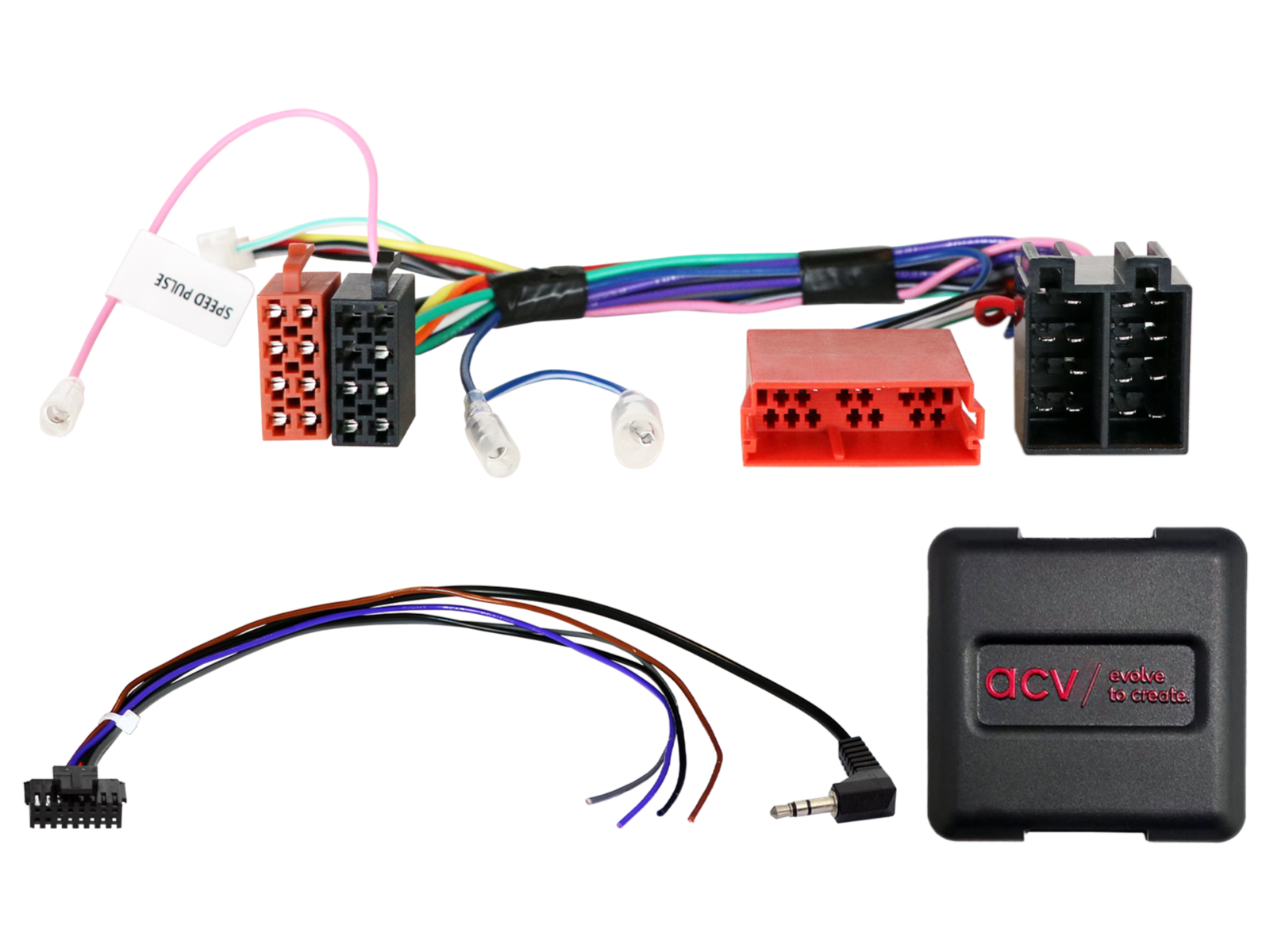

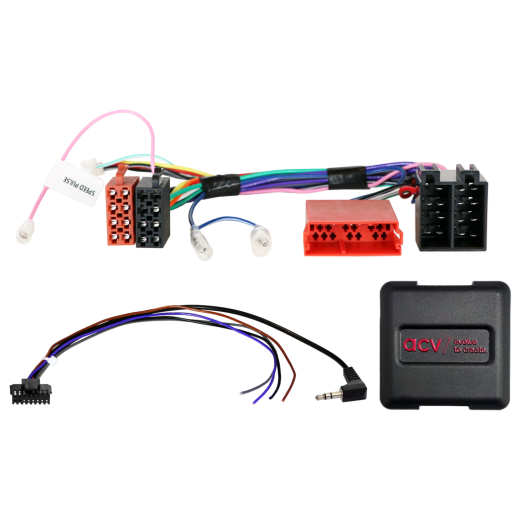

Adapter za upravljanje tipkama na volanu za Hyundai / Kia ACV SWC 42XKI002-0
adapter za volan za Hyundai i10 (PA) (10/08->12/10, 01/11->10/13), i20 (PB) (04/09->06/12, 07/12->11/14), i30 (FD/FDH) (09/07->10/10), ix20 (JC) (11/10->07/15, 08/15->07/19), Santa Fé (CM) (01/10->09/12), Sonata (NF) (08/08->03/10) a Kia Carens (BK) (10/06->03/13), Cerato (2009->2013), Carnival (VQ) (06/06->12/09), Cee'd (ED) (10/09->03/13), Pro-Ceed (ED) (10/09->06/12), Sorento (XM) (10/09->10/12), Soul (AM) (02/09->09/11, 09/11->03/14), Venga (YN/YNS) (02/10->01/15, 01/15->08/19)
Više o proizvodu
Više o proizvodu
Adapter za upravljanje tipkama na volanu za Hyundai / Kia ACV SWC 42XKI002-0
Sačuvajte izvorne funkcije upravljanja autoradiom s volana prilikom zamjene originalnog radija naknadno ugrađenom (aftermarket) jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradia, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da odgovaraju kako tehnički, tako i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradia. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravan rad upravljanja s volana (SWC).
Namijenjeno za automobile
- Hyundai i10 [PA] (10/2008 -> 12/2010) - izvorni OEM radio.
- Hyundai i10 [PA] (01/2011 -> 10/2013) - izvorni OEM radio.
- Hyundai i20 [PB] (04/2009 -> 06/2012) - izvorni OEM radio.
- Hyundai i20 [PB] (07/2012 -> 11/2014) - izvorni OEM radio.
- Hyundai i30 [FD/FDH] (09/2007 -> 10/2010) - izvorni OEM radio.
- Hyundai ix20 [JC] (11/2010 -> 07/2015) - izvorni OEM radio.
- Hyundai ix20 [JC] (08/2015 -> 07/2019) - izvorni OEM radio.
- Hyundai Santa Fe [CM] (01/2010 -> 09/2012) - izvorni OEM radio.
- Hyundai Sonata [NF] (08/2008 -> 03/2010) - izvorni OEM radio.
- Kia Carens [BK] (10/2006 -> 03/2013) - izvorni OEM radio.
- Kia Cerato (2009 -> 2013) - izvorni OEM radio.
- Kia Carnival [VQ] (06/2006 -> 12/2009) - izvorni OEM radio.
- Kia Cee'd [ED] (10/2009 -> 03/2013) - izvorni OEM radio.
- Kia Pro-Cee'd [ED] (10/2009 -> 06/2012) - izvorni OEM radio.
- Kia Sorento [XM] (10/2009 -> 10/2012) - izvorni OEM radio.
- Kia Soul [AM] (02/2009 -> 09/2011) - izvorni OEM radio.
- Kia Soul [AM] (09/2011 -> 03/2014) - izvorni OEM radio.
- Kia Venga [YN/YNS] (02/2010 -> 01/2015) - izvorni OEM radio.
- Kia Venga [YN/YNS] (01/2015 -> 08/2019) - izvorni OEM radio.
CAN Bus informacije
Konektori i napajanje:
- Sučelje: analogno.
- Konektori: ISO / Mini ISO.
- Povezivanje OEM upravljanja na volanu (SWC): 3,5 mm jack ili slobodni vodič.
- Vozila s OEM analognim pojačalom: korištenje aktivnog adaptera ISO > ISO (artikl: 13-1190-50) – ako je potrebno.
- Plavo / bijeli vodič: +12 V Amp Remote.
Postavke:
- Postavljanje DIP prekidača prema proizvođaču aftermarket jedinice (vidi BDA).
Kompatibilnost s vozilima:
- Vozila s OEM audio sustavom (analogni) – adapter aktivnog sustava opcionalan ako je potreban.
Važne dodatne informacije
- Kompatibilno s aftermarket autoradijima s analognim ulazom za upravljanje na volanu (npr. Sony, Kenwood, JVC, Pioneer, Alpine, Blaupunkt, Clarion, Zenec itd.).
- Za potpunu aktivaciju potrebno je naručiti spojni kabel za određenu marku autoradija.
Opće upute za ugradnju
Provjera prije ugradnje:
- Provjerite sve funkcije upravljanja i postavke vozila koristeći originalni OEM HU.
- Odspojite originalni radio (OEM HU) bez napona.
- Provjerite sve spojeve sučelja – bez napona.
Spajanje i redoslijed povezivanja:
- Postavite i provjerite HW konfiguraciju sučelja – bez napona.
- Provjerite konfiguraciju spojnog kabela prema HU – bez napona.
- Spojite kabel na HU prema uputama za aftermarket uređaj.
- Spojite ostale vodiče prema uputama uređaja.
- Spojite cijelu instalaciju na vozilo – glavno napajanje spojite posljednje.
- Izvršite softversku konfiguraciju sučelja prema opisu proizvoda ili priručniku.
- Konfigurirajte aftermarket HU (upravljanje na volanu, kamera, handsfree, napajanje antene itd.).
- Izvršite funkcionalni test upravljanja na volanu i komunikacije s vozilom.
Promjena konfiguracije:
- Sve promjene izvodite bez napona.
- Nakon promjene ponovite korake 5 do 8 navedene gore.
U slučaju kvara:
- Ponovno instalirajte originalni OEM HU.
- Pokrenite originalnu jedinicu.
- Pokrenite isključivanje CAN Bus sustava.
- Provjerite HW konfiguraciju sučelja.
- Nakon isključivanja CAN Bus sustava ponovite korake 5 i 6 navedene gore.
Kod izmjena ožičenja:
- Ugradnju i izmjene smije izvoditi samo stručno osposobljeno osoblje.
- Sve izmjene moraju biti prije spajanja provjerene s obzirom na odobrenje proizvođača ili utjecaj na jamstvo vozila.
- Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom ožičenja vozila.
- Izmjene se izvode na vlastitu odgovornost bez jamstva funkcionalnosti.
- Izmjene se izvode na vlastiti rizik bez jamstva protiv oštećenja vozila, uređaja ili sučelja.
- Izmjena unaprijed instaliranog ožičenja može dovesti do gubitka jamstva proizvoda.
| Broj kataloga | 42XKI002-0 |
| Linkovi | Službena web stranica |
