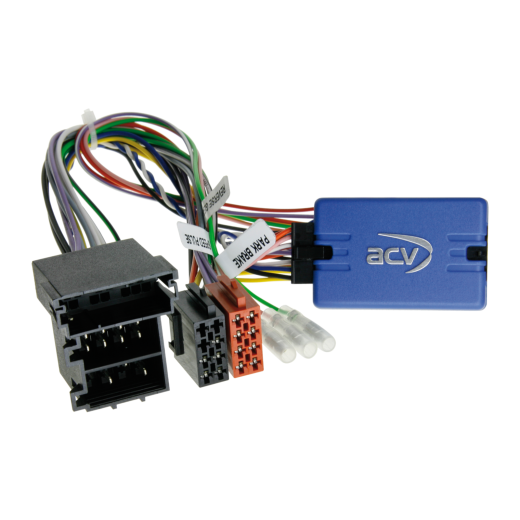

Adapter za upravljanje tipkama na volanu za Mercedes ACV SWC 42SMC003-0
Adapter za volan za Mercedes A-klasu (C169/W169) (10/04->04/08, 06/08->06/12), B-klasu (T245) (07/05->04/08, 04/08->09/11), C-klasu (CL203/S203/W203) (02/04->09/07), Sprinter (W906) (04/06->08/13, 08/13->05/18) i Vito/Viano (W639) (04/06->08/10, 09/10->03/14)
Više o proizvodu
Više o proizvodu

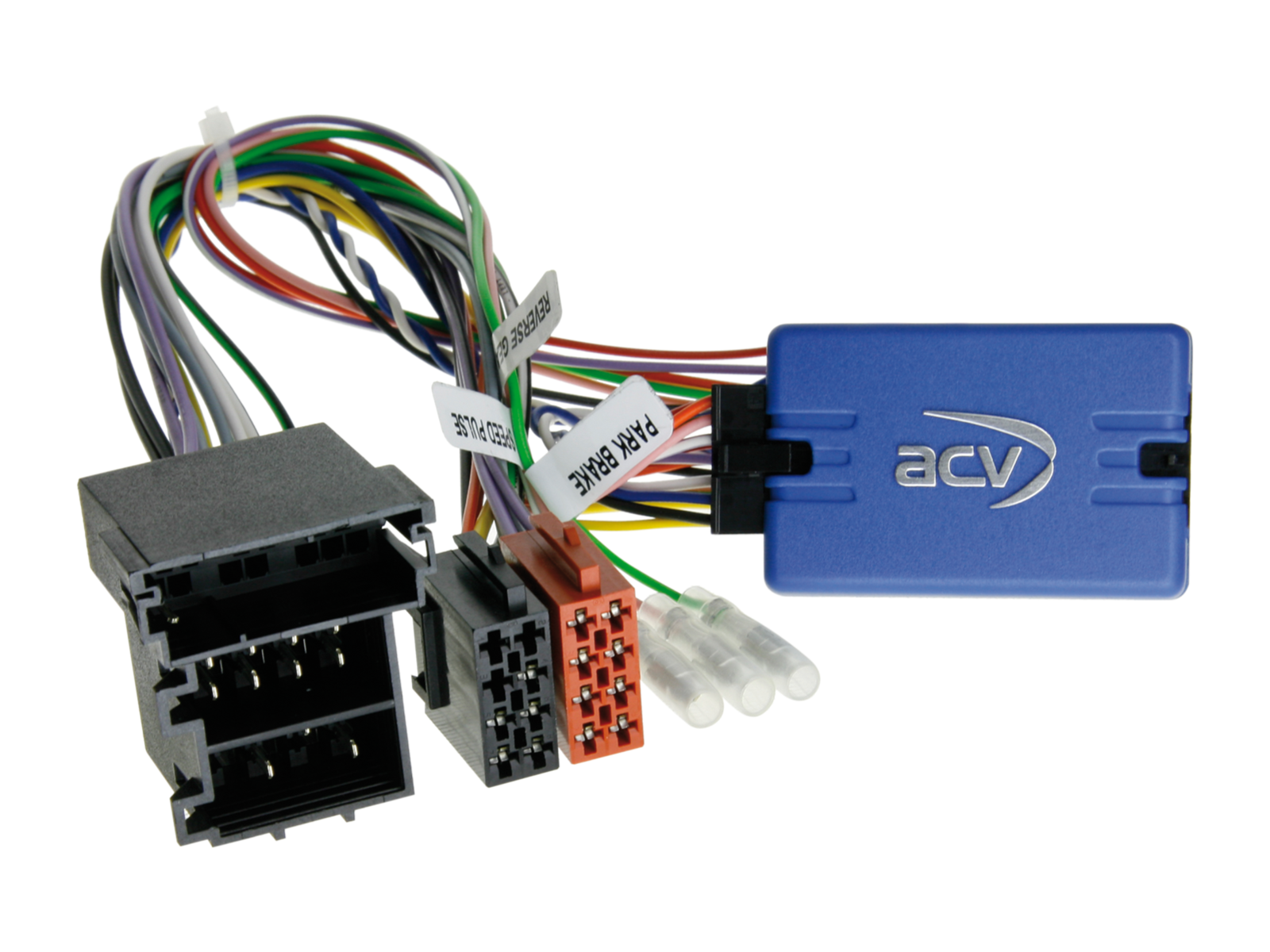

Adapter za upravljanje tipkama na volanu za Mercedes ACV SWC 42SMC003-0
Zadržite originalne funkcije upravljanja autoradija s volana prilikom zamjene originalnog radija s neoriginalnom jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru neoriginalne jedinice, neke funkcije mogu biti ograničene ili zamijenjene drugim funkcijama. Usporedite priključke adaptera s priključcima u vašem vozilu i uvjerite se da su isti vizualno i tehnički. Provjerite je li u vozilu korišten neki od navedenih originalnih autoradija. Prije konačne montaže provjerite funkcije vozila, postavke i upravljanje s volana.
Namijenjeno za automobile
- Mercedes A-class (C169/W169) (10/2004->04/2008) s CAN Bus u Mini ISO konektoru i 1-DIN Audio 5 OEM jedinicom, kod vozila s pripremom za radio provjeriti povezivanje ISO konektora prije instalacije mjerenjem.
- Mercedes A-class (C169/W169) (06/2008->06/2012) s CAN Bus u Mini ISO konektoru i 1-DIN Audio 5 OEM jedinicom, kod vozila s pripremom za radio provjeriti povezivanje ISO konektora prije instalacije mjerenjem.
- Mercedes B-class (T245) (07/2005->04/2008) s CAN Bus u Mini ISO konektoru i 1-DIN Audio 5 OEM jedinicom.
- Mercedes B-class (T245) (04/2008->09/2011) s CAN Bus u Mini ISO konektoru i 1-DIN Audio 5 OEM jedinicom.
- Mercedes C-class (CL203/S203/W203) (02/2004->09/2007) s CAN Bus u Mini ISO konektoru i 1-DIN Audio 5 OEM jedinicom.
- Mercedes Sprinter (W906) (04/2006->08/2013) s CAN Bus u Mini ISO konektoru, kod vozila s pripremom za radio bez OEM jedinice koristiti LFB Mercedes/VW Crafter ISO adapter za pripremu radija 42smc017.
- Mercedes Sprinter (W906) (08/2013->05/2018) s CAN Bus u Mini ISO konektoru, kod vozila s pripremom za radio bez OEM jedinice koristiti LFB Mercedes/VW Crafter ISO adapter za pripremu radija 42smc017.
- Mercedes Vito/Viano (W639) (04/2006->08/2010) s CAN Bus u Mini ISO konektoru.
- Mercedes Vito/Viano (W639) (09/2010->03/2014) s CAN Bus u Mini ISO konektoru.
Informacije o CAN Bus
- Priključak: ISO / Mini ISO konektor.
- Namijenjeno za vozila s CAN Bus u Mini ISO konektoru i 1-DIN Audio 5 OEM jedinicom.
- Kod vozila s pripremom za radio provjeriti povezivanje ISO konektora prije instalacije mjerenjem – pogrešna instalacija može oštetiti sučelje.
- Pin 7: +12V paljenje Klemme 15, Pin 6: +12V osvjetljenje Klemme 58.
- Vozila s različitim komfornim CAN Bus povezivanjem: smeđe-crveni uvijeni > plavi uvijeni = CAN high, smeđi uvijeni > bijeli uvijeni = CAN low.
- Rückfahrsignal +12V možda nije uvijek podržan – alternativno na strani vozača bijeli/plavi vodič.
Važne dodatne informacije
- Za punu aktivaciju adaptera potrebno je naručiti povezivački kabel za određeni brend autoradija.
Opće smjernice za instalaciju
Provjera prije montaže
- Provjerite sve funkcije upravljanja i postavke vozila s originalnim OEM autoradijem.
- Demontažu OEM jedinice obavljajte bez napona.
- Provjerite sve spojeve sučelja bez napona.
Povezivanje i redoslijed spajanja
- Sve postavke i konfiguracije obavljajte bez napona.
- Provjerite konfiguraciju priključnog kabela radija.
- Povežite kabel prema uputama za aftermarket radio.
- Povežite ostale vodiče prema uputama za uređaj.
- Glavni napajanje spojite kao posljednje.
- Izvršite softversku konfiguraciju sučelja prema uputama iz opisa i BDA.
- Konfigurirajte aftermarket radio za funkcije SWC, kameru, handsfree, napajanje antene itd.
- Provedite test funkcije upravljanja s volana i komunikacije s vozilom.
Promjena konfiguracije sučelja i HU kabela
- Promjene obavljajte bez napona.
- Nakon promjene slijedite korake 5–8 gore.
U slučaju kvara sučelja ili sustava vozila
- Vratite u vozilo originalnu OEM jedinicu.
- Uključite OEM jedinicu.
- Pričekajte na uspavljivanje CAN Bus.
- Provjerite hardversku konfiguraciju sučelja.
- Nakon uspavljivanja CAN Bus slijedite korake 5–8 gore.
Prilikom izmjena povezivanja ili vođenja kablova
- Izmjene smije provoditi samo stručno obučeno osoblje.
- Prije povezivanja provjerite usklađenost sa zahtjevima proizvođača i utjecaj na garanciju.
- Prije povezivanja provjerite funkciju mjerenjem i prema shemi vozila.
- Izmjene provodite na vlastitu odgovornost bez garancije funkcionalnosti.
- Izmjene provodite bez garancije na moguće oštećenje vozila, uređaja ili sučelja.
- Izmjene na unaprijed postavljenoj kablaži mogu poništiti garanciju proizvoda.
| Broj kataloga | 42SMC003-0 |
| Linkovi | Službena web stranica |
