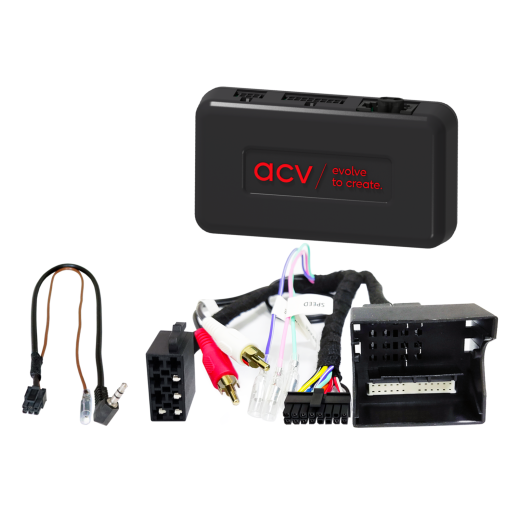

Adapter za upravljanje tipkama na volanu za Mercedes ACV SWC 42XMC008

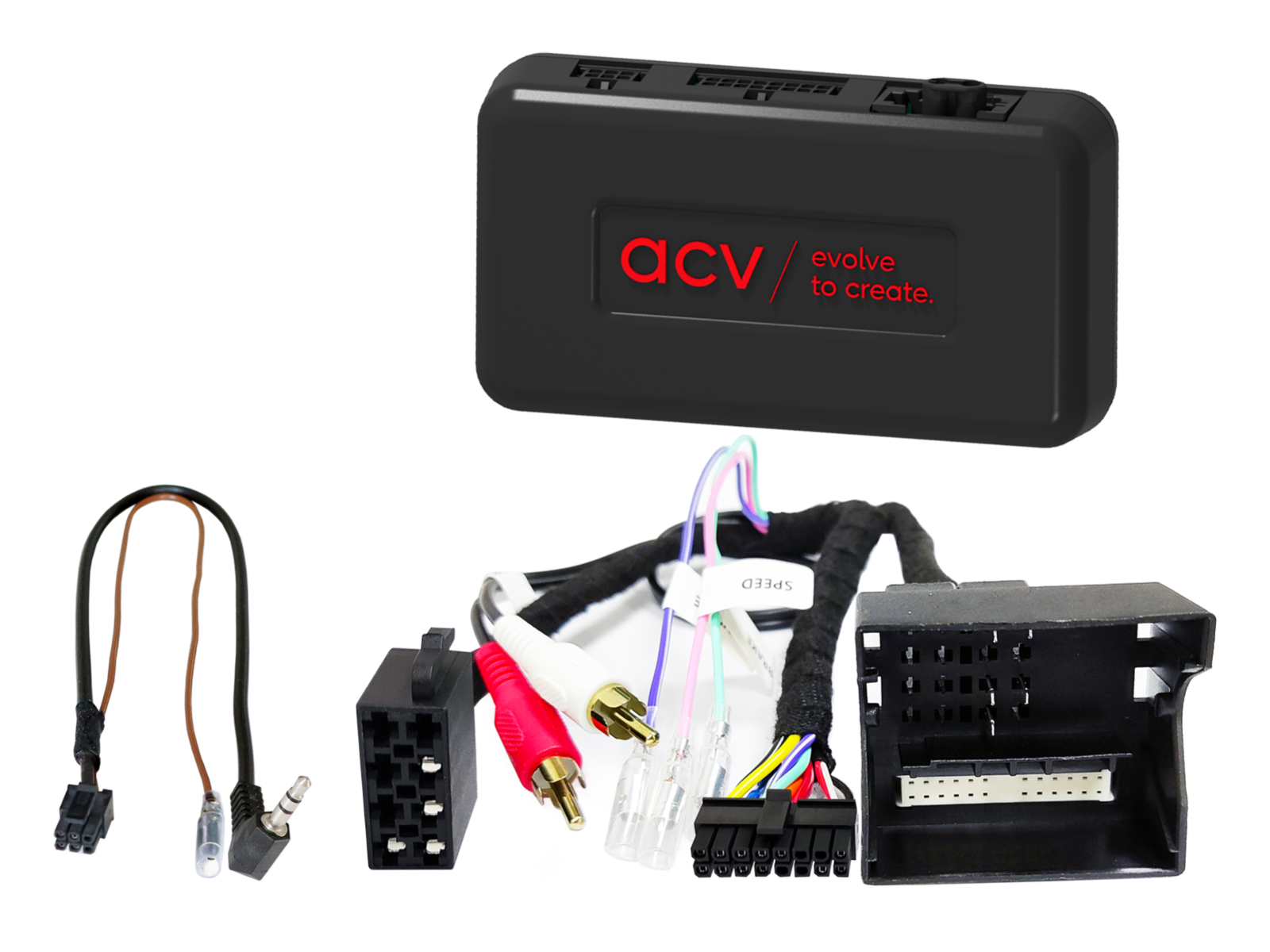

Adapter za upravljanje tipkama na volanu za Mercedes ACV SWC 42XMC008

Sačuvajte izvorne funkcije upravljanja autoradiom s volana prilikom zamjene originalnog radija naknadno ugrađenom jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novo instalirane jedinice može doći do ograničenja ili zamjene nekih funkcija drugim. Usporedite prikazane konektore kabela s konektorima u vašem vozilu i uvjerite se da odgovaraju tehnički i vizualno. Provjerite je li izvorno bila instalirana neka od navedenih OEM glavnih jedinica. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravno djelovanje upravljanja s volana (SWC).

• Mercedes A-class (C169/W169) (10/2004 -> 04/2008)
• Mercedes A-class (C169/W169) (06/2008 -> 06/2012)
• Mercedes B-class (T245) (07/2005 -> 04/2008)
• Mercedes B-class (T245) (04/2008 -> 09/2011)
• Mercedes C-class (CL203/S203/W203) (02/2004 -> 09/2007)
• Mercedes CLK-class (W209) (04/2005 -> 01/2010)
• Mercedes GL-class (X164) (09/2006 -> 05/2009)
• Mercedes GL-class (X164) (05/2009 -> 07/2012)
• Mercedes M-class (W164) (07/2005 -> 04/2008)
• Mercedes M-class (W164) (10/2008 -> 07/2011)
• Mercedes ML (W164) (07/2005 -> 04/2008)
• Mercedes ML (W164) (10/2008 -> 07/2011)
• Mercedes R-class (W251) (09/2005 -> 05/2007)
• Mercedes R-class (W251) (05/2007 -> 05/2010)

CAN Bus informacije

Konektori i napajanje:

• Konektor: 40 Pin Quadlock Mercedes.
• Konektor: OEM pojačavački sustav MOST25 > RCA (m) crvena/bijela.

Kompatibilnost i ograničenja:

• Vozila s 2-DIN Audio 20 OEM glavnom jedinicom.
• Vozila s 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Sat Nav – podešavanje vremena nije podržano; po mogućnosti prekodirajte vozilo na Audio 20 OEM glavnu jedinicu.
• Vozila s MOST25 OEM pojačavačkim sustavom – jedinice CD changer / TV tuner / telefonski modul moraju biti izuzete iz MOST kruga (optički konektor MOST-ring, optička petlja MOST-ring).
• Vozila bez Audio 10 OEM glavne jedinice, bez Comand 2.0 / 2.5 OEM Sat Nav i bez D2B OEM pojačavačkog sustava.
• U pojedinim slučajevima, ovisno o OEM sustavu i aftermarket radiju, može se pojaviti pojačana buka ili zvuk pri uključivanju ili isključivanju.

Signali i opterećenje izlaza:

• Crvena: +12 V napajanje paljenja (Klemme 15).
• Narančasta: +12 V osvjetljenje (Klemme 58).
• Ljubičasto/bijeli: +12 V signal za vožnju unatrag.
• Ružičasta: signal brzine (speed pulse).
• Zelena: GND signal ručne kočnice.
• Maks. opterećenje izlaza: 250 mA. Ako je potrošnja veća od 250 mA upotrijebite rele – 1 rele s otporom zavojnice min. 75 Ω, 2 relea s otporom zavojnica min. 150 Ω.

Važne dodatne informacije

• OEM pojačavački sustav MOST25 – funkcija fadera nije podržana.
• Za potpunu aktivaciju adaptera potrebno je naručiti spojni kabel za konkretnu marku autoradia.

Opće upute za instalaciju

Provjera prije montaže:

1. Provjerite sve funkcije upravljanja i postavke vozila s izvornoj OEM glavnom jedinicom.
2. Isključite originalni radio (OEM HU) iz napajanja.
3. Provjerite sve veze sučelja (interface) jesu li pravilno spojene – bez napajanja.

Priključivanje i redoslijed spajanja:

1. Provjerite postavke i HW konfiguraciju sučelja – bez napajanja.
2. Provjerite konfiguraciju spojnog kabela prema radiju – bez napajanja.
3. Spojite kabel s radijom prema uputama naknadno ugrađene jedinice.
4. Spojite ostale vodiče prema uputama uređaja.
5. Povežite cijelu instalaciju s vozilom – glavni napojni spoj priključite posljednji.
6. Izvedite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili priručniku.
7. Konfigurirajte aftermarket glavnu jedinicu (upravljanje s volana, kamera, handsfree, napajanje antene i drugo).
8. Izvršite funkcionalni test upravljanja s volana i komunikacije s vozilom.

Promjena konfiguracije sučelja i kabela za HU:

• Sve promjene radite bez napajanja.
• Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara sučelja ili sustava vozila:

• Ponovno instalirajte originalni OEM HU.
• Pokrenite originalnu jedinicu.
• Inicirajte isključenje CAN Bus sustava.
• Provjerite HW konfiguraciju sučelja.
• Nakon isključenja CAN Bus-a ponovite korake 5 i 6 navedene gore.

Prilikom izmjena ožičenja ili kabelske instalacije:

• Spojeve i preinake smije obavljati samo stručno osposobljeno osoblje.
• Sve promjene moraju biti prije priključivanja odobrene od strane proizvođača ili provjerene u smislu utjecaja na jamstvo vozila.
• Sve preinake moraju se prije priključivanja provjeriti mjerenjem i usporedbom sa shemom vozila.
• Preinake izvodiš na vlastitu odgovornost, bez jamstva za funkcionalnost.
• Preinake se provode na vlastiti rizik, bez garancije da neće doći do oštećenja vozila, uređaja ili sučelja.
• Preinake unaprijed ugrađene kabelske instalacije mogu dovesti do gubitka jamstva proizvoda.
