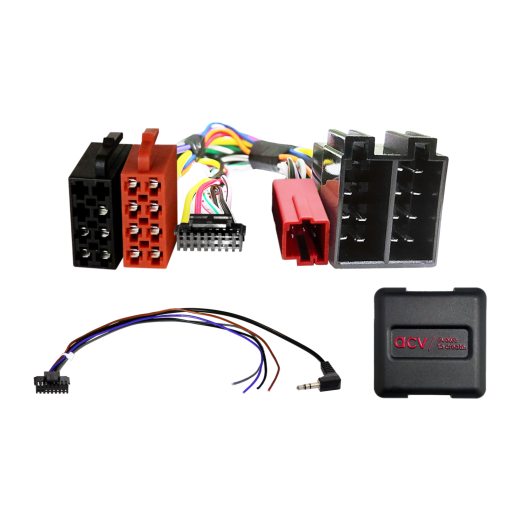

Adapter za upravljanje tipkama na volanu za Nissan / Renault ACV SWC 42XRN005-0

Adapter za upravljanje tipkama na volanu za Nissan / Renault ACV SWC 42XRN005-0

Sačuvajte izvorne funkcije upravljanja autoradiom s volana prilikom zamjene originalnog radija naknadno ugrađenom (aftermarket) jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradia, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da odgovaraju kako tehnički, tako i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradia. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravan rad upravljanja s volana (SWC).

Namijenjeno za automobile

• Nissan Primastar [X83] (2008 -> 12/2010) - izvorni OEM radio.

• Renault Clio III [R] (09/2005 -> 04/2009) - izvorni OEM radio.
• Renault Grand Scenic [JM] (09/2006 -> 04/2009) - izvorni OEM radio.
• Renault Kangoo II [W] (03/2008 -> 03/2013) - izvorni OEM radio.
• Renault Laguna II [BG] (04/2005 -> 10/2007) - izvorni OEM radio.
• Renault Master II [JD] (02/2002 -> 02/2010) - izvorni OEM radio.
• Renault Megane II [CM] (01/2006 -> 01/2010) - izvorni OEM radio.
• Renault Modus [P] (09/2004 -> 04/2008) - izvorni OEM radio.
• Renault Modus [P] (08/2008 -> 03/2013) - izvorni OEM radio.
• Renault Scenic [JM] (05/2005 -> 06/2009) - izvorni OEM radio.
• Renault Trafic II [I/JL] (10/2005 -> 12/2010) - vanjski zaslon mora se nakon montaže ponovno priključiti na vozilo.
• Renault Twingo II [N] (09/2007 -> 12/2011) - izvorni OEM radio.

CAN Bus informacije

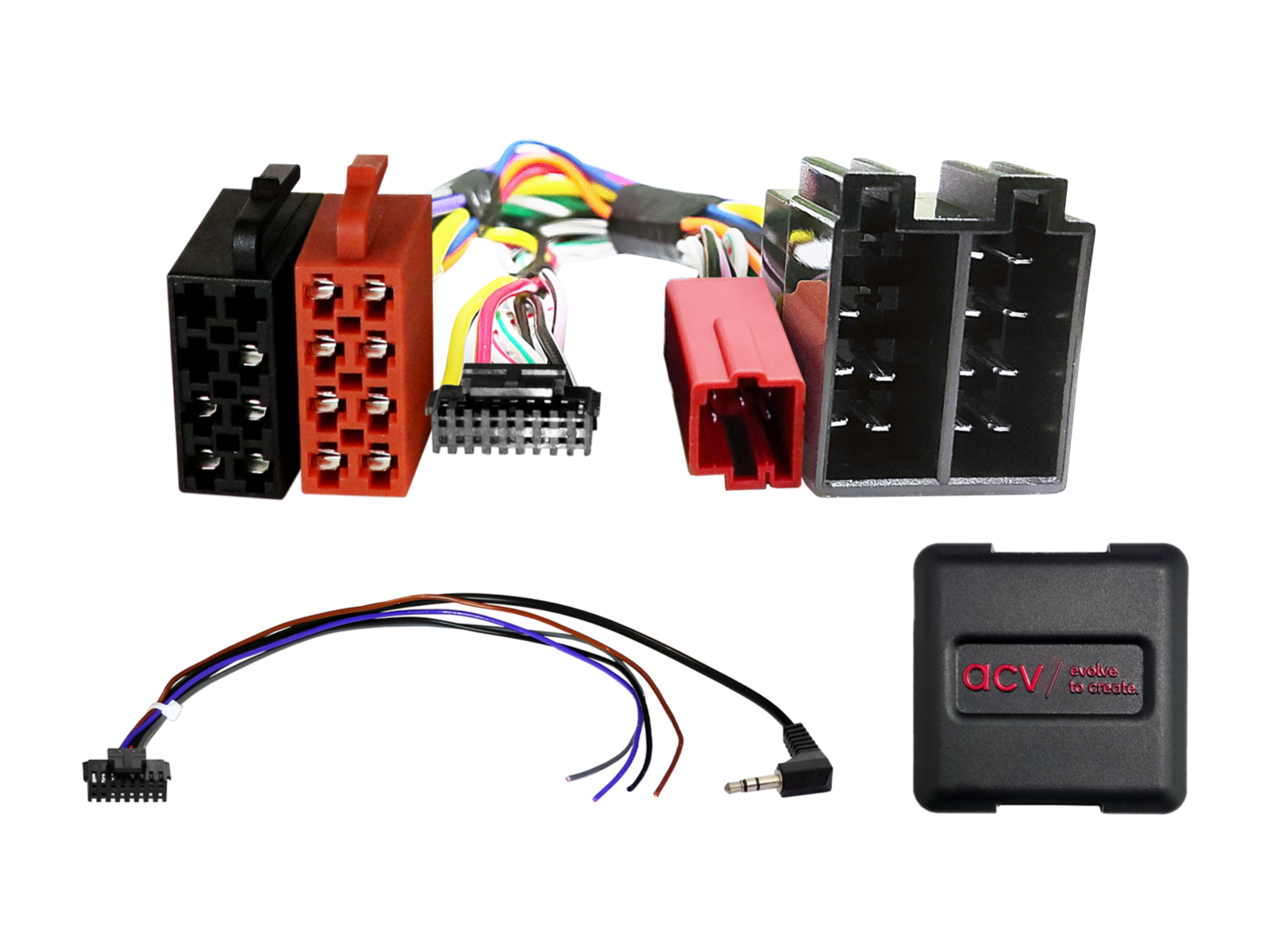

Konektori i sučelja:

• Konektori: ISO / Mini ISO žuti.
• Povezivanje OEM upravljanja na volanu: 3,5 mm jack ili slobodni vodič na SWC ulaz autoradija.
• Mini ISO konektor C: spojeno 5 pinova, pin 6 nije spojen.

Postavke:

• Postavljanje DIP prekidača prema proizvođaču aftermarket jedinice (vidi BDA).

Kompatibilnost vozila:

• Vozila s OEM autoradiom VDO Update List bez zaslona u jedinici i s vanjskim zaslonom; vanjski zaslon mora se ponovno spojiti na vozilo nakon ugradnje.
• Vozila bez OEM navigacije Carminat / Tuner List i bez sustava pojačala Cabasse.
• Podešavanje datuma i vremena nije podržano.

Važne dodatne informacije

• Kompatibilno s aftermarket autoradijima s analognim ulazom za upravljanje na volanu (npr. Sony, Kenwood, JVC, Pioneer, Alpine, Blaupunkt, Clarion, Zenec itd.).
• Za potpunu aktivaciju adaptera potrebno je naručiti spojni kabel za određenu marku autoradija.

Opće upute za ugradnju

Provjera prije ugradnje:

1. Provjerite sve funkcije upravljanja i postavke vozila koristeći originalni OEM HU.
2. Odspojite originalni radio (OEM HU) bez napona.
3. Provjerite sve spojeve sučelja – bez napona.

Spajanje i redoslijed povezivanja:

1. Postavite i provjerite HW konfiguraciju sučelja – bez napona.
2. Provjerite konfiguraciju spojnog kabela prema HU – bez napona.
3. Spojite kabel na HU prema uputama za aftermarket uređaj.
4. Spojite ostale vodiče prema uputama uređaja.
5. Spojite cijelu instalaciju na vozilo – glavno napajanje spojite posljednje.
6. Izvršite softversku konfiguraciju sučelja prema opisu proizvoda ili priručniku.
7. Konfigurirajte aftermarket HU (upravljanje na volanu, kamera, handsfree, napajanje antene itd.).
8. Izvršite funkcionalni test upravljanja na volanu i komunikacije s vozilom.

Promjena konfiguracije:

• Sve promjene izvodite bez napona.
• Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara:

• Ponovno instalirajte originalni OEM HU.
• Pokrenite originalnu jedinicu.
• Pokrenite isključivanje CAN Bus sustava.
• Provjerite HW konfiguraciju sučelja.
• Nakon isključivanja CAN Bus sustava ponovite korake 5 i 6 navedene gore.

Kod izmjena ožičenja:

• Ugradnju i izmjene smije izvoditi samo stručno osposobljeno osoblje.
• Sve izmjene moraju biti prije spajanja provjerene s obzirom na odobrenje proizvođača ili utjecaj na jamstvo vozila.
• Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom ožičenja vozila.
• Izmjene se izvode na vlastitu odgovornost bez jamstva funkcionalnosti.
• Izmjene se izvode na vlastiti rizik bez jamstva protiv oštećenja vozila, uređaja ili sučelja.
• Izmjena unaprijed instaliranog ožičenja može dovesti do gubitka jamstva proizvoda.
