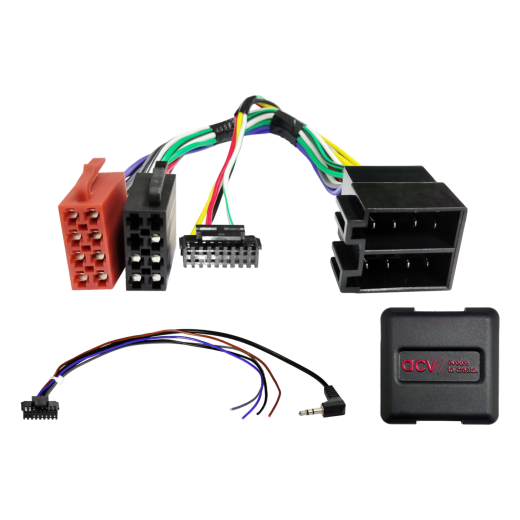

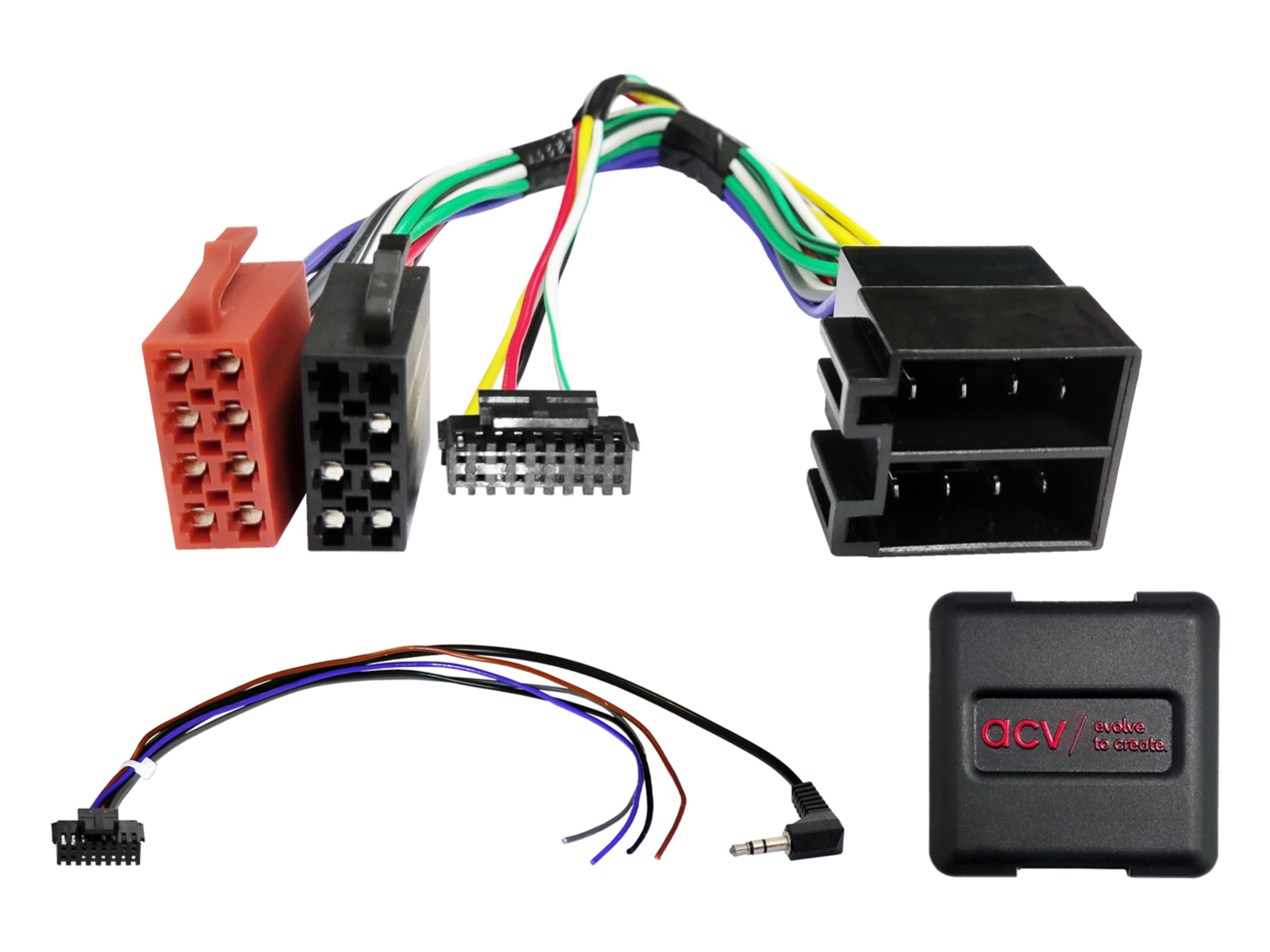

Adapter za upravljanje tipkama na volanu za Opel ACV SWC 42XVX001-0

Adapter za upravljanje tipkama na volanu za Opel ACV SWC 42XVX001-0

Sačuvajte izvorne funkcije upravljanja autoradijom s volana prilikom zamjene tvorničkog radija aftermarket jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradia, moguća su ograničenja ili zamjene nekih funkcija drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da odgovaraju i tehnički i vizualno. Provjerite je li izvorno bila instalirana neka od navedenih OEM autoradija. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravan rad upravljanja s volana (SWC).

Namijenjeno za vozila

• Opel Agila A (H00) (08/2000 -> 06/2003) - izvorni OEM radio.
• Opel Astra G (T92/T98) (02/1998 -> 02/2005) - izvorni OEM radio.
• Opel Astra G (T98C) (03/2000 -> 01/2006) - izvorni OEM radio.
• Opel Corsa C (X01) (10/2000 -> 07/2003) - izvorni OEM radio.
• Opel Meriva A (X01 MONOCAB A) (02/2003 -> 11/2005) - izvorni OEM radio.
• Opel Omega B (V94) (08/1999 -> 11/2003) - izvorni OEM radio.
• Opel Signum (Z03) (01/2003 -> 08/2005) - izvorni OEM radio.
• Opel Sintra (APV) (09/1996 -> 04/1999) - izvorni OEM radio.
• Opel Tigra (S93) (09/1994 -> 12/2000) - izvorni OEM radio.
• Opel Vectra B (J96) (10/1995 -> 02/1999) - izvorni OEM radio.
• Opel Vectra B (J96) (02/1999 -> 06/2002) - izvorni OEM radio.
• Opel Vectra C (Z02) (01/2002 -> 08/2005) - izvorni OEM radio.
• Opel Vivaro A (X83) (01/2001 -> 09/2006) - izvorni OEM radio.
• Opel Zafira A (T98 MONOCAB) (04/1999 -> 11/2002) - izvorni OEM radio.
• Opel Zafira A (T98 MONOCAB) (11/2002 -> 05/2005) - izvorni OEM radio.

CAN Bus informacije

Konektori i napajanje:

• Konektori: ISO.
• Priključak OEM upravljanja s volana: 3,5 mm jack ili slobodni vodiči.
• Priključak SWC na napojnom konektoru: pin A2.

Postavke:

• Podešavanje DIP prekidača prema proizvođaču aftermarket jedinice (vidi BDA).

Kompatibilnost s vozilima:

• Kompatibilno s OEM radijima Delco / Delphi / Grundig / Philips 1-DIN.
• Kompatibilno s OEM radijima CCR2006, CAR2003, CAR2004, CDR2005.
• Ne podržava postavke vozila.

Posebni slučajevi i upozorenja:

• Reimportirana vozila ili vozila s drugačijim softverom mogu imati ograničenu funkcionalnost.

Važne dodatne informacije

• Kompatibilno s aftermarket autoradijima s analognim ulazom za upravljanje s volana.
• Za punu aktivaciju adaptera potrebno je naručiti povezni kabel za određenu marku autoradia.

Opće upute za instalaciju

Provjera prije montaže:

1. Provjerite sve funkcije upravljanja i postavke vozila s OEM HU.
2. Isključite tvornički radio (OEM HU) bez napajanja.
3. Provjerite sve veze sučelja – bez napajanja.

Povezivanje i redoslijed priključivanja:

1. Postavite i provjerite HW konfiguraciju sučelja – bez napajanja.
2. Provjerite konfiguraciju priključnog kabela za HU – bez napajanja.
3. Povežite kabel na HU prema uputama proizvođača aftermarket uređaja.
4. Povežite ostale vodiče prema uputama uređaja.
5. Povežite svu instalaciju s vozilom – glavno napajanje priključite posljednje.
6. Izvršite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili priručniku.
7. Konfigurirajte aftermarket HU (upravljanje s volana, kamera, handsfree, napajanje antene itd.).
8. Izvršite funkcionalni test upravljanja s volana i komunikacije s vozilom.

Promjena konfiguracije sučelja i HU kabela:

• Sve promjene izvodite bez napajanja.
• Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara sučelja ili sustava vozila:

• Ponovno instalirajte izvorni OEM HU.
• Pokrenite izvorni uređaj.
• Inicirajte isključenje CAN Bus sustava.
• Provjerite HW konfiguraciju sučelja.
• Nakon isključenja CAN Bus ponovite korake 5 i 6 navedene gore.

Prilikom izmjena ožičenja ili vođenja kabela:

• Priključivanje i izmjene smiju izvoditi samo stručno osposobljeno osoblje.
• Sve promjene moraju biti prije priključivanja provjerene u pogledu odobrenja proizvođača ili utjecaja na jamstvo vozila.
• Sve izmjene moraju biti prije priključivanja provjerene mjerenjem i usporedbom sa shemom ožičenja vozila.
• Izmjene vršite na vlastitu odgovornost, bez jamstva za funkcionalnost.
• Izmjene se izvode na vlastiti rizik, bez garancije za isključenje oštećenja vozila, uređaja ili sučelja.
• Izmjene unaprijed ugrađenog ožičenja mogu dovesti do gubitka jamstva proizvoda.
