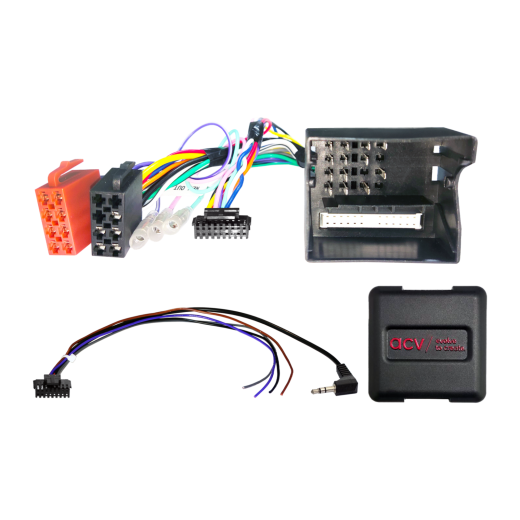

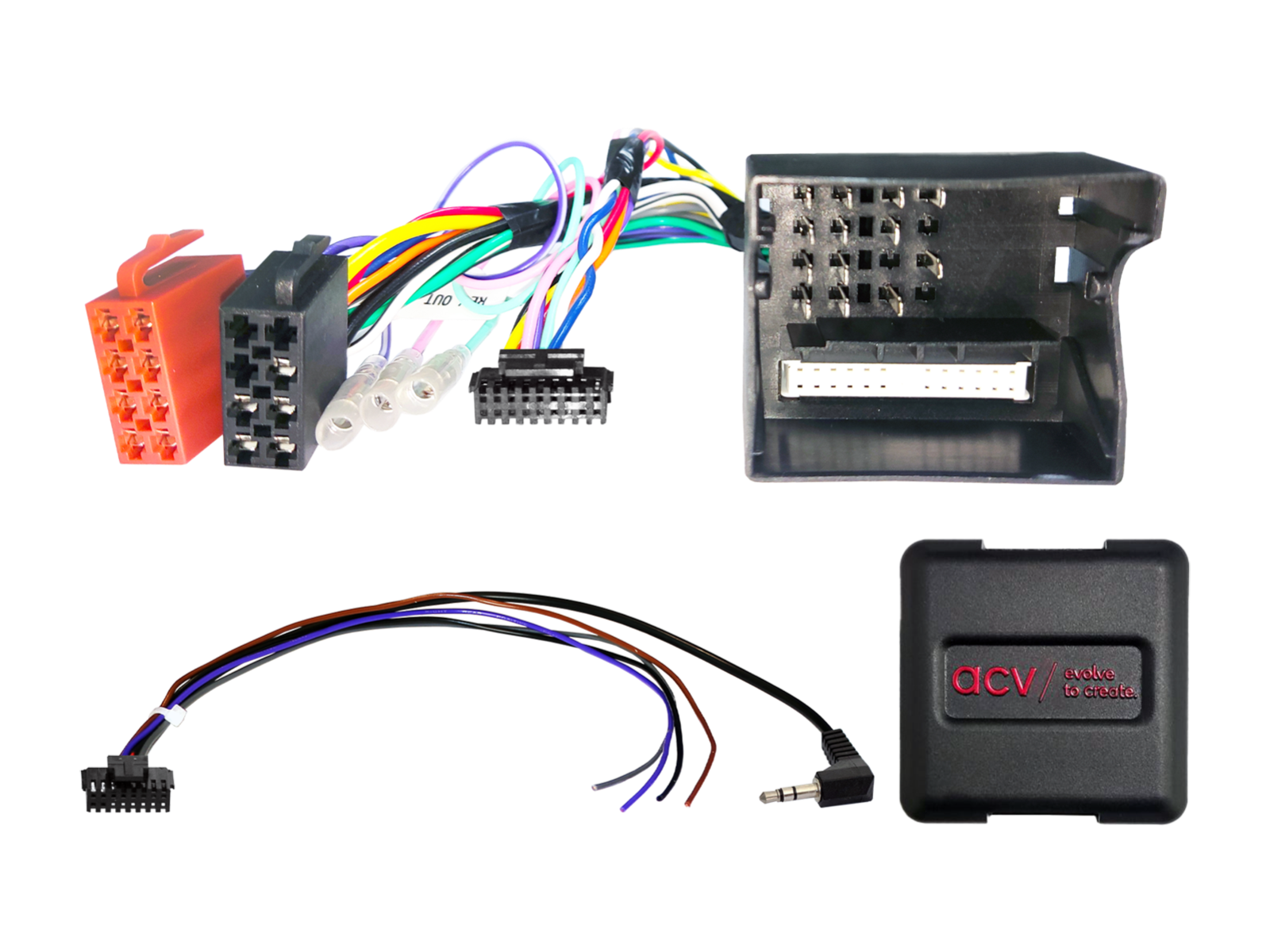

Adapter za upravljanje tipkama na volanu za Opel ACV SWC 42XVX002-0
adapter za volan za Nissan Primastar (X83) (09/06->01/11), Opel Agila A (H00) (06/03->10/07), Antara (L-A) (11/06->11/10), Astra H (A-H) (03/04->02/07, 02/07->11/10), Combo (C) (10/04->09/11), Corsa C (X01) (07/03->10/06), Corsa D (S07) (10/06->11/08), Meriva A (X01) (11/05->03/10), Signum I (Z03) (09/05->08/08), Tigra Twin Top (X-C) (07/04->11/09), Vectra C (Z02) (09/05->09/08), Vivaro A (X83) (09/06->01/11), Zafira B (A-H) (07/05->06/10, 02/08->12/14)
Više o proizvodu
Više o proizvodu
Adapter za upravljanje tipkama na volanu za Nissan / Opel / Renault ACV SWC 42XVX002-0
Sačuvajte izvorne funkcije upravljanja autoradiom s volana prilikom zamjene originalnog radija naknadno ugrađenom (aftermarket) jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradia, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da odgovaraju kako tehnički, tako i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradia. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravan rad upravljanja s volana (SWC).
Namijenjeno za automobile
- Nissan Primastar (X83) (09/2006 -> 01/2011) - izvorni OEM radio, vozila s trapezoidnim OEM HU.
- Opel Agila A (H00) (06/2003 -> 10/2007) - izvorni OEM radio.
- Opel Antara (L-A) (11/2006 -> 11/2010) - izvorni OEM radio.
- Opel Astra H (A-H) (03/2004 -> 02/2007) - izvorni OEM radio.
- Opel Astra H (A-H) (02/2007 -> 11/2010) - izvorni OEM radio.
- Opel Combo (C) (10/2004 -> 09/2011) - izvorni OEM radio.
- Opel Corsa C (X01) (07/2003 -> 10/2006) - izvorni OEM radio.
- Opel Corsa D (S07) (10/2006 -> 11/2008) - izvorni OEM radio.
- Opel Meriva A (X01) (11/2005 -> 03/2010) - izvorni OEM radio.
- Opel Signum I (Z03) (09/2005 -> 08/2008) - izvorni OEM radio.
- Opel Tigra Twin Top (X-C) (07/2004 -> 11/2009) - izvorni OEM radio.
- Opel Vectra C (Z02) (09/2005 -> 09/2008) - izvorni OEM radio.
- Opel Vivaro A (X83) (09/2006 -> 01/2011) - izvorni OEM radio, vozila s trapezoidnim OEM HU.
- Opel Zafira B (A-H) (07/2005 -> 06/2010) - izvorni OEM radio.
- Opel Zafira B (A-H) (02/2008 -> 12/2014) - izvorni OEM radio.
- Renault Trafic II (L/jL) (10/2006 -> 01/2011) - izvorni OEM radio, vozila s trapezoidnim OEM HU.
CAN Bus informacije
Konektori i napajanje:
- Konektori: 40 Pin Quadlock Opel
- Povezivanje OEM upravljanja na volanu: 3,5 mm jack ili slobodni vodič na SWC ulaz autoradija
Postavke:
- Postavljanje DIP prekidača prema proizvođaču aftermarket jedinice (vidi BDA).
Kompatibilnost vozila:
- Kompatibilno s OEM HU: CD30, CD30MP, CDC40, CD50, CD70, DVD90.
- Kompatibilno s OEM jedinicama: Blaupunkt, Delphi, Siemens VDO.
- Podržano upravljanje postavkama vozila.
Posebni slučajevi i upozorenja:
- Za Opel Corsa D od godine proizvodnje 2008 koristiti kabel SWC Opel Corsa D 2008–2014 40Pin Quadlock Multilead (artikl: 42xvx003).
- Reimportirana vozila ili vozila s drugačijom verzijom softvera mogu imati ograničenu funkcionalnost.
Važne dodatne informacije
- Kompatibilno s aftermarket HU s analognim ulazom za upravljanje na volanu.
- Za potpunu aktivaciju adaptera potrebno je naručiti spojni kabel za određenu marku HU.
Opće upute za ugradnju
Provjera prije ugradnje:
- Provjerite sve funkcije upravljanja i postavke vozila koristeći OEM HU.
- Odspojite originalni radio (OEM HU) bez napona.
- Provjerite sve spojeve sučelja bez napona.
Spajanje i redoslijed povezivanja:
- Postavite i provjerite HW konfiguraciju sučelja bez napona.
- Provjerite konfiguraciju HU kabela bez napona.
- Spojite kabel na HU prema uputama za aftermarket HU.
- Spojite ostale vodiče prema uputama.
- Spojite cijelu instalaciju na vozilo – glavno napajanje spojite posljednje.
- Izvršite softversku konfiguraciju sučelja prema opisu proizvoda ili priručniku.
- Konfigurirajte aftermarket HU (upravljanje na volanu, kamera, handsfree, napajanje antene itd.).
- Izvršite funkcionalni test upravljanja na volanu i komunikacije s vozilom.
Promjena konfiguracije sučelja i HU kabela:
- Sve promjene izvodite bez napona.
- Nakon promjene ponovite korake 5 do 8 navedene gore.
U slučaju kvara sučelja ili sustava vozila:
- Ponovno instalirajte originalni OEM HU.
- Pokrenite originalnu jedinicu.
- Pokrenite isključivanje CAN Bus sustava.
- Provjerite HW konfiguraciju sučelja.
- Nakon isključivanja CAN Bus sustava ponovite korake 5 i 6 navedene gore.
Kod izmjena ožičenja ili kabelskih vodova:
- Ugradnju i izmjene smije izvoditi samo stručno osposobljeno osoblje.
- Sve izmjene moraju biti prije spajanja provjerene s obzirom na odobrenje proizvođača i utjecaj na jamstvo vozila.
- Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom ožičenja vozila.
- Izmjene se izvode na vlastitu odgovornost bez jamstva funkcionalnosti.
- Izmjene se izvode na vlastiti rizik bez jamstva protiv oštećenja vozila, uređaja ili sučelja.
- Izmjena tvorničkog ožičenja može dovesti do gubitka jamstva proizvoda.
| Broj kataloga | 42XVX002-0 |
| Linkovi | Službena web stranica |
