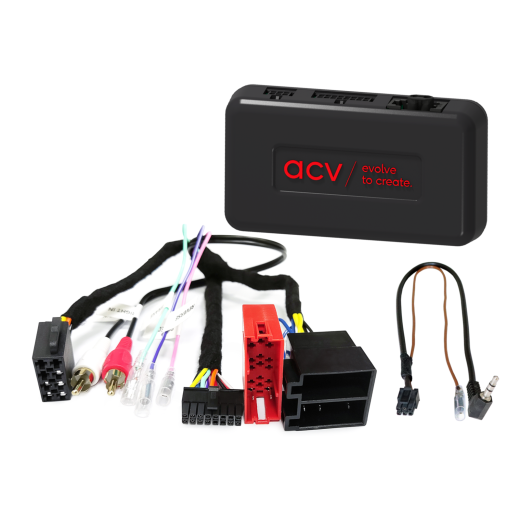

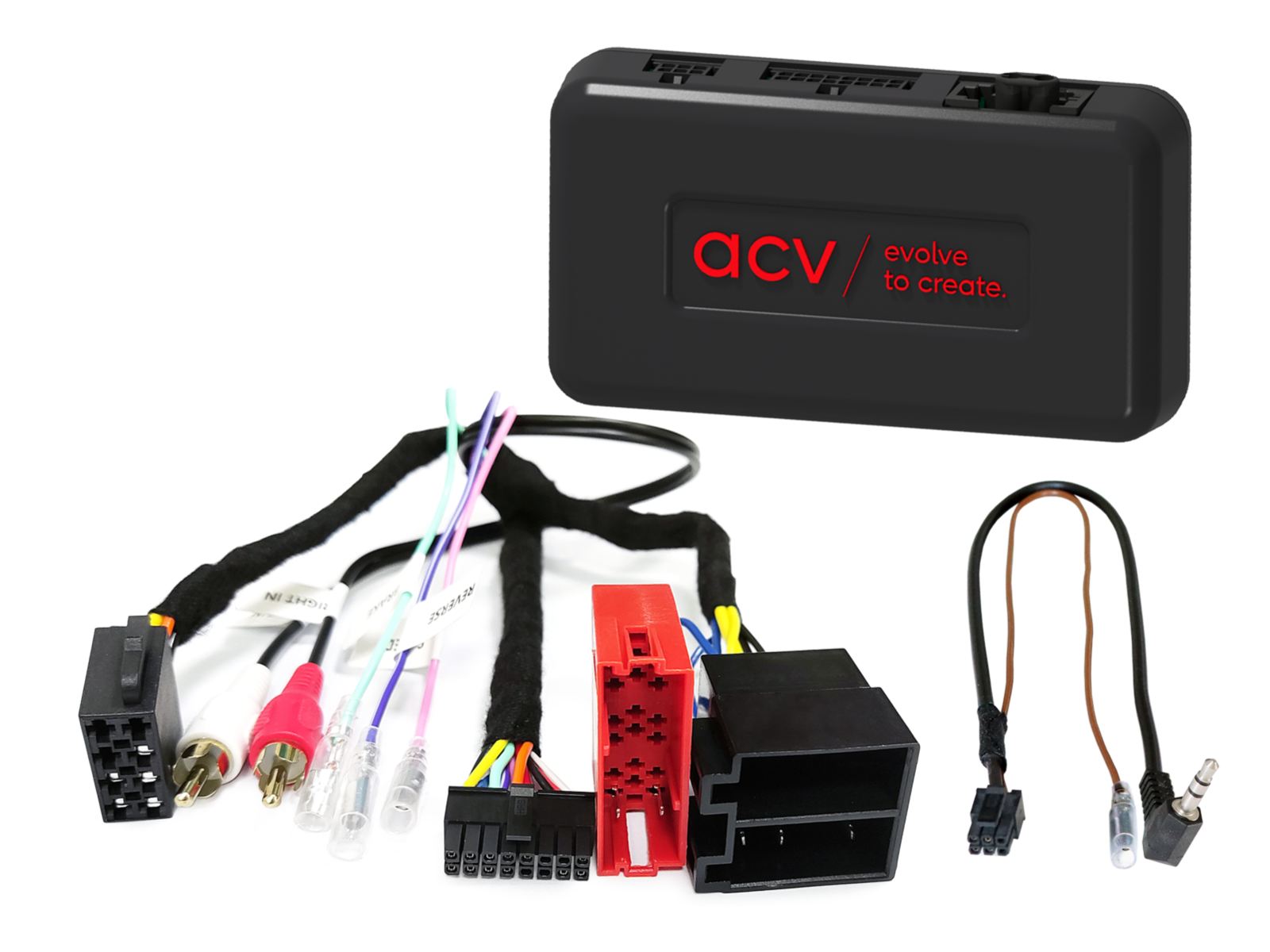

Adapter za upravljanje tipkama na volanu za Porsche ACV SWC 42XPO005-0

Adapter za upravljanje tipkama na volanu za Porsche ACV SWC 42XPO005-0

Očuvajte izvorne funkcije upravljanja autoradiom s volana prilikom zamjene originalnog radija za aftermarket jedinicu. Ovisno o opremi vozila, opsegu funkcija i softveru novoinstaliranog autoradia može doći do ograničenja ili zamjene nekih funkcija drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da tehnički i vizualno odgovaraju. Provjerite je li izvorno bilo instalirano neko od navedenih OEM autoradia. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravno funkcioniranje upravljanja s volana (SWC).

• Porsche Boxster (987) (10/2004 -> 01/2009) - izvorno autoradio OEM CDR24 ili PCM2.1, OEM MOST sustav pojačala bez podrške za funkciju fader.
• Porsche Cayman (987C) (11/2005 -> 01/2009) - izvorno autoradio OEM CDR24 ili PCM2.1, OEM MOST sustav pojačala bez podrške za funkciju fader.
• Porsche 911 (997) (07/2004 -> 08/2009) - izvorno autoradio OEM CDR24 ili PCM2.1, OEM MOST sustav pojačala bez podrške za funkciju fader.

CAN Bus informacije

Konektori i napajanje:

• Konektori: ISO / Mini ISO Porsche.
• Povezivanje OEM upravljanja s volana: 3,5 mm priključak ili slobodno vodilo na SWC ulaz autoradia.
• Povezivanje OEM MOST sustava pojačala: RCA (crveno/bijelo) – predpojačani izlaz iz aftermarket radija.

Postavke:

• Podešavanje DIP prekidača prema proizvođaču aftermarket jedinice.

Kompatibilnost s vozilima:

• OEM MOST sustav pojačala – funkcija fadera nije podržana.

Specijalni slučajevi i upozorenja:

• Reimportirana vozila ili vozila s drugačijim softverom mogu imati ograničenu funkcionalnost.

Važne dodatne informacije

• Kompatibilan s aftermarket autoradijima koji podržavaju OEM MOST sustav i analogni ulaz za upravljanje s volana.
• Za potpunu aktivaciju adaptera potrebno je naručiti međukabel za konkretnu marku autoradia.

Opće upute za instalaciju

Provjera prije ugradnje:

1. Provjerite sve funkcije upravljanja i postavke vozila s originalnom OEM glavnom jedinicom.
2. Isključite originalni radio (OEM HU) bez napajanja.
3. Provjerite sve veze sučelja (interface) jesu li pravilno spojene – bez napajanja.

Povezivanje i redoslijed priključivanja:

1. Postavite i provjerite HW konfiguraciju sučelja – bez napajanja.
2. Provjerite konfiguraciju priključnog kabela prema HU – bez napajanja.
3. Povežite kabel s HU prema uputama aftermarket uređaja.
4. Povežite ostale vodiče prema uputama uređaja.
5. Povežite cijelu instalaciju s vozilom – glavni napojni spoj priključite posljednji.
6. Izvedite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili u uputstvu.
7. Konfigurirajte aftermarket HU (upravljanje s volana, kamera, handsfree, napajanje antene itd.).
8. Izvedite funkcijski test upravljanja s volana i komunikacije s vozilom.

Promjena konfiguracije sučelja i HU kabela:

• Sve promjene izvođite bez napajanja.
• Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara sučelja ili sustava vozila:

• Ponovno instalirajte originalni OEM HU.
• Pokrenite originalnu jedinicu.
• Izazovite isključenje CAN Bus sustava.
• Provjerite HW konfiguraciju sučelja.
• Nakon isključenja CAN Bus-a ponovite korake 5 i 6 navedene gore.

Kod izmjena ožičenja ili polaganja kabela:

• Spojeve i izmjene smije izvoditi samo stručno osposobljeno osoblje.
• Sve promjene moraju se prije priključivanja provjeriti s aspekta odobrenja od proizvođača ili utjecaja na garanciju vozila.
• Sve prilagodbe moraju se prije priključivanja provjeriti mjerenjem i usporedbom sa shemom ožičenja vozila.
• Izmjene izvodite na vlastitu odgovornost, bez jamstva za funkcionalnost.
• Izmjene se provode na vlastiti rizik, bez garancije isključenja oštećenja vozila, uređaja ili sučelja.
• Izmjene unaprijed ugrađene kabelaže mogu dovesti do gubitka jamstva proizvoda.
