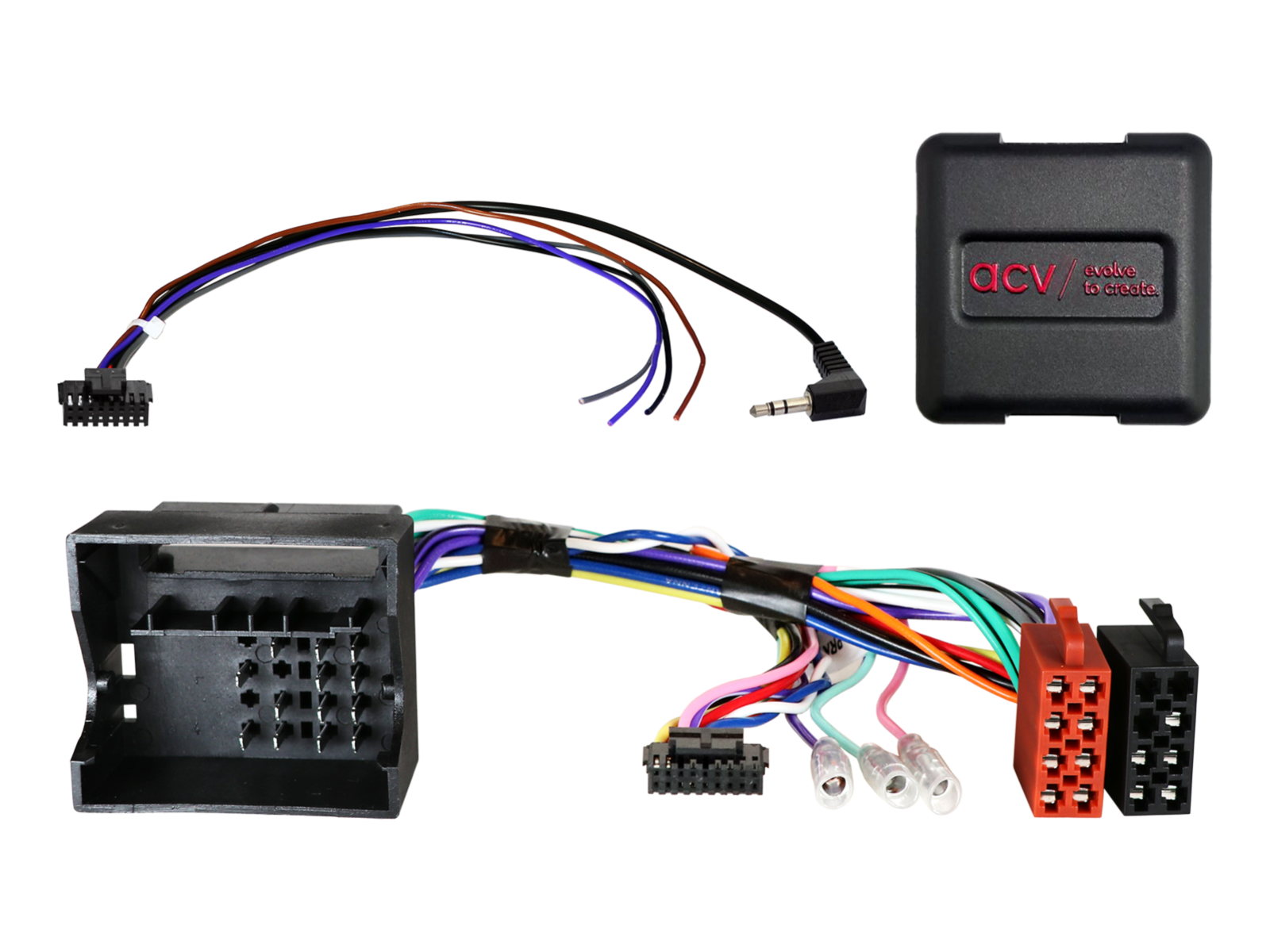

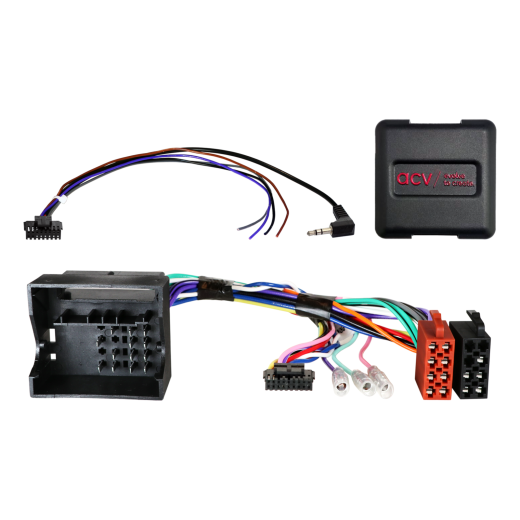

Adapter za upravljanje tipkama na volanu za Seat / Škoda / VW ACV SWC 42XVW002-0

Budite prvi koji će recenzirati ovaj proizvod

Adapter za volan za Seat Alhambra (7N) (10/10->04/15), Altea (5P) (06/04->03/09, 04/09->07/15), Ibiza (6J) (06/08->02/12, 03/12->06/15), Leon (1P) (09/05->03/09, 04/09->11/12), Mii (AA) (12/11->06/19), Toledo (5P) (01/05->10/09), Toledo (NH) (03/13->05/15), Škoda Citigo (AA) (06/12->05/17), Fabia (5J) (03/07->04/10, 06/10->06/14), Octavia (1Z) (06/04->05/09, 01/09->03/13), Rapid (NH) (10/12->04/15), Roomster (5J) (09/06->04/10, 06/10->02/15), Superb (3T) (07/08->05/13, 06/13->05/15), Yeti (5L) (08/09->10/13), VW Amarok (2H) (03/10->08/16), Buba (16) (11/11->06/16), Caddy III (2K) (10/03->08/10, 09/10->04/15), Caddy IV (DU) (06/15->09/20), CC (3C/35) (06/08->08/16), Eos (1F) (05/06->10/10, 10/10->04/15), Fox (5Z) (04/05->08/11), Fusca (Brazil) (2005->2011), Golf V (1K) (11/03->09/08), Golf V (1KM) (06/07->10/09), Golf V Plus (1KP) (01/05->02/09), Golf VI (1K) (11/08->09/12), Golf VI (1KM) (11/09->04/13), Golf VI Plus (1KP) (03/09->01/14), Jetta III (1K5/1KM) (09/05->10/10), Jetta IV (162) (01/11->08/14), Magotan (Azija) (2005->2011), Passat B6 (3C2) (11/05->07/10), Passat B6 (3C5) (08/05->07/10), Passat B7 (3C/362) (11/10->10/14), Polo IV (9N) (03/05->03/09), Polo V (6R) (06/09->01/14), Scirocco III (13) (08/08->04/14), Sagitar (Kina) (2005->2011), Sharan II (7N) (08/10->04/15), Suran (2009->2015), Tiguan I (5N) (10/07->02/11, 06/11->04/16), Touran (1T) (01/03->09/06, 11/06->04/10, 08/10->04/15), UP! (AA) (12/11->06/16) i Vento (Meksiko) (2005->2011)
Više o proizvodu

Pomoći ćemo vam s kupnjom.

Koristite našu podadna
Robu nam možete vratiti u roku od 14 dana
Isprobajte proizvod u našoj trgovini

Opis i parametri
Ocjena0
Kategorija

Adapter za upravljanje tipkama na volanu za Seat / Škoda / VW ACV SWC 42XVW002-0

Sačuvajte izvorne funkcije upravljanja automobilskim radiom s volana pri zamjeni originalnog radija za naknadno ugrađenu (aftermarket) jedinicu. Ovisno o opremi vozila, opsegu funkcija i softveru novoinstaliranog radija može doći do ograničenja ili zamjene nekih funkcija drugim. Usporedite prikazane konektore kabela s konektorima u vašem vozilu i uvjerite se da odgovaraju tehnički i vizualno. Provjerite je li originalno instaliran neki od navedenih OEM radija. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i pravilno funkcioniranje upravljanja s volana (SWC).

Namijenjeno za vozila

Seat Alhambra (7N) (10/2010 -> 04/2015) - izvorni OEM radio.
Seat Altea (5P) (06/2004 -> 03/2009) - izvorni OEM radio.
Seat Altea (5P) (04/2009 -> 07/2015) - izvorni OEM radio.
Seat Ibiza (6J) (06/2008 -> 02/2012) - izvorni OEM radio.
Seat Ibiza (6J) (03/2012 -> 06/2015) - izvorni OEM radio.
Seat Leon (1P) (09/2005 -> 03/2009) - izvorni OEM radio.
Seat Leon (1P) (04/2009 -> 11/2012) - izvorni OEM radio.
Seat Mii (AA) (12/2011 -> 06/2019) - izvorni OEM radio, vozila bez OEM pojačala.
Seat Toledo (5P) (01/2005 -> 10/2009) - izvorni OEM radio.
Seat Toledo (NH) (03/2013 -> 05/2015) - izvorni OEM radio.

Škoda Citigo (AA) (06/2012 -> 05/2017) - izvorni OEM radio, vozila bez OEM pojačala.
Škoda Fabia (5J) (03/2007 -> 04/2010) - izvorni OEM radio.
Škoda Fabia (5J) (06/2010 -> 06/2014) - izvorni OEM radio.
Škoda Octavia (1Z) (06/2004 -> 05/2009) - izvorni OEM radio.
Škoda Octavia (1Z) (01/2009 -> 03/2013) - izvorni OEM radio.
Škoda Rapid (NH) (10/2012 -> 04/2015) - izvorni OEM radio.
Škoda Roomster (5J) (09/2006 -> 04/2010) - izvorni OEM radio.
Škoda Roomster (5J) (06/2010 -> 02/2015) - izvorni OEM radio.
Škoda Superb (3T) (07/2008 -> 05/2013) - izvorni OEM radio.
Škoda Superb (3T) (06/2013 -> 05/2015) - izvorni OEM radio.
Škoda Yeti (5L) (08/2009 -> 10/2013) - izvorni OEM radio.

VW Amarok (2H) (03/2010 -> 08/2016) - izvorni OEM radio.
VW Beetle (16) (11/2011 -> 06/2016) - izvorni OEM radio.
VW Caddy III (2K) (10/2003 -> 08/2010) - izvorni OEM radio.
VW Caddy III (2K) (09/2010 -> 04/2015) - izvorni OEM radio.
VW Caddy IV (DU) (06/2015 -> 09/2020) - izvorni OEM radio, vozila s Composition Audio MIB Entry HU s prednjim AUX/SD/USB.
VW CC (3C/35) (06/2008 -> 08/2016) - izvorni OEM radio.
VW Eos (1F) (05/2006 -> 10/2010) - izvorni OEM radio.
VW Eos (1F) (10/2010 -> 04/2015) - izvorni OEM radio.
VW Fox (5Z) (04/2005 -> 08/2011) - izvorni OEM radio.
VW Fusca (Brazil) (2005 -> 2011) - izvorni OEM radio.
VW Golf V (1K) (11/2003 -> 09/2008) - izvorni OEM radio.
VW Golf V (1KM) (06/2007 -> 10/2009) - izvorni OEM radio.
VW Golf V Plus (1KP) (01/2005 -> 02/2009) - izvorni OEM radio.
VW Golf VI (1K) (11/2008 -> 09/2012) - izvorni OEM radio.
VW Golf VI (1KM) (11/2009 -> 04/2013) - izvorni OEM radio.
VW Golf VI Plus (1KP) (03/2009 -> 01/2014) - izvorni OEM radio.
VW Jetta III (1K5/1KM) (09/2005 -> 10/2010) - izvorni OEM radio.
VW Jetta IV (162) (01/2011 -> 08/2014) - izvorni OEM radio.
VW Magotan (Asia) (2005 -> 2011) - izvorni OEM radio.
VW Passat B6 (3C2) (11/2005 -> 07/2010) - izvorni OEM radio.
VW Passat B6 (3C5) (08/2005 -> 07/2010) - izvorni OEM radio.
VW Passat B7 (3C/362) (11/2010 -> 10/2014) - izvorni OEM radio.
VW Polo IV (9N) (03/2005 -> 03/2009) - izvorni OEM radio.
VW Polo V (6R) (06/2009 -> 01/2014) - izvorni OEM radio.
VW Scirocco III (13) (08/2008 -> 04/2014) - izvorni OEM radio.
VW Sagitar (China) (2005 -> 2011) - izvorni OEM radio.
VW Sharan II (7N) (08/2010 -> 04/2015) - izvorni OEM radio.
VW Suran (2009 -> 2015) - izvorni OEM radio.
VW Tiguan I (5N) (10/2007 -> 02/2011) - izvorni OEM radio.
VW Tiguan I (5N) (06/2011 -> 04/2016) - izvorni OEM radio.
VW Touran (1T) (01/2003 -> 09/2006) - izvorni OEM radio.
VW Touran (1T) (11/2006 -> 04/2010) - izvorni OEM radio.
VW Touran (1T) (08/2010 -> 04/2015) - izvorni OEM radio.
VW UP! (AA) (12/2011 -> 06/2016) - izvorni OEM radio, vozila bez OEM pojačala.
VW Vento (Mexico) (2005 -> 2011) - izvorni OEM radio.

CAN Bus informacije

Konektori i napajanje:

Konektor: 40 pin Quadlock VAG.
Povezivanje OEM upravljanja s volana: 3,5 mm jack ili slobodno žilo.

Postavke:

Postavke DIP prekidača prema proizvođaču aftermarket HU (vidi BDA).

Kompatibilnost s vozilima:

Podržano: Seat (osim Exeo 3R), Škoda (Bolero / Stream, Amundsen / Columbus), VW (RCD200/210/300/310/500/510, RNS315/510).
Nije podržano: VW s RCD320 OEM HU (ISO konektor).

Posebni slučajevi i upozorenja:

Ponovno uvezena vozila ili vozila s drugačijim softverom mogu imati ograničenu funkcionalnost.
Vozila s OEM pojačanim sustavom: potreban adapter LFB 42a-1324-001.

Važne dodatne informacije

Kompatibilno s aftermarket radio jedinicama s CAN Bus ili analognim SWC ulazom.
Za potpunu aktivaciju adaptera potrebno je naručiti spojni kabel za određenu marku radija.

Opća uputstva za instalaciju

Provjera prije montaže:

Provjerite sve funkcije upravljanja i postavke vozila s OEM HU.
Isključite OEM HU bez napajanja.
Provjerite sve spojeve sučelja – bez napajanja.

Povezivanje i redoslijed spajanja:

Postavite HW konfiguraciju sučelja – bez napajanja.
Provjerite konfiguraciju spojnog kabela prema HU – bez napajanja.
Povežite kabel s HU prema uputama proizvođača aftermarket jedinice.
Povežite ostale žice prema priručniku uređaja.
Priključite cijelu instalaciju na vozilo – glavno napajanje kao posljednje.
Izvedite SW konfiguraciju sučelja prema uputama.
Konfigurirajte aftermarket HU (SWC, kamera, handsfree, napajanje antene itd.).
Provjerite funkcionalnost SWC i sustava vozila.

Promjena konfiguracije:

Sve promjene provodite bez napajanja.
Nakon promjene ponovite korake instalacije 5 do 8.

U slučaju kvara:

Ponovno instalirajte OEM HU.
Pokrenite OEM HU.
Pokrenite isključivanje CAN Bus.
Provjerite HW konfiguraciju sučelja.
Nakon isključenja CAN Bus ponovite korake instalacije 5 i 6.

Prilikom izmjena ožičenja:

Spojeve i izmjene smije izvoditi samo stručno osoblje.
Promjene moraju biti potvrđene odobrenjem proizvođača ili mogu utjecati na jamstvo.
Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom vozila.
Izmjene vršite na vlastitu odgovornost, bez jamstva za funkcionalnost.
Izmjene mogu prouzročiti oštećenje vozila, radija ili sučelja.
Promjene ožičenja mogu dovesti do gubitka jamstva proizvoda.
