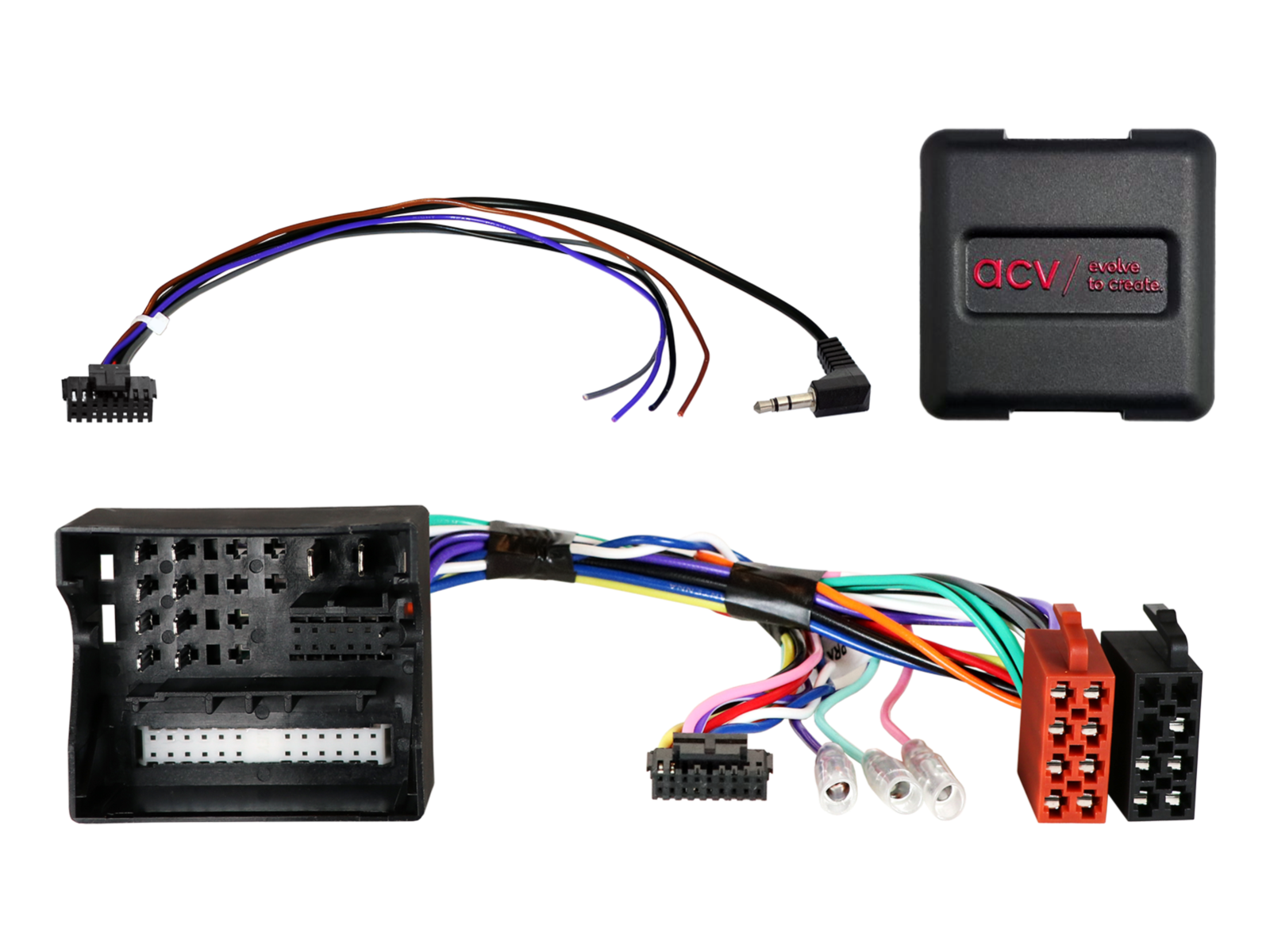

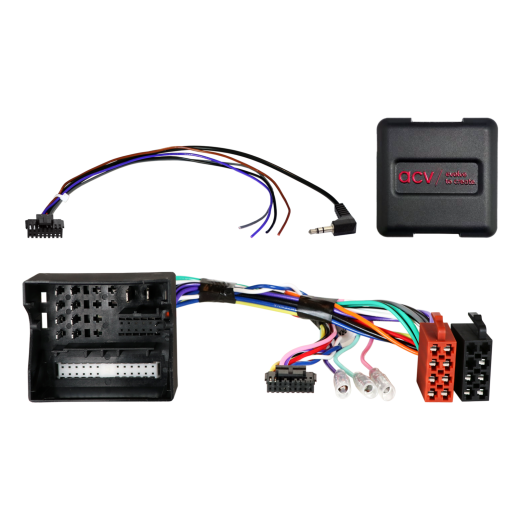

Adapter za upravljanje tipkama na volanu za Seat / Skoda / VW ACV SWC 42XVW015-0

Adapter za upravljanje tipkama na volanu za Seat / Skoda / VW ACV SWC 42XVW015-0

Sačuvajte izvorne funkcije upravljanja autoradiom s volana prilikom zamjene originalnog radija naknadno ugrađenom (aftermarket) jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradia, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da odgovaraju kako tehnički, tako i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradia. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravan rad upravljanja s volana (SWC).

Namijenjeno za automobile

• Seat Alhambra II (7N) (06/2016 -> 08/2019) - originalni OEM radio.
• Seat Mii (AA) (05/2017 -> 06/2019) - originalni OEM radio.
• Seat Mii (AA) (01/2020 -> 02/2021) - originalni OEM radio.

• Škoda Citigo (AA) (05/2017 -> 06/2019) - originalni OEM radio, vozila s LG Anatel L169SK2 OEM HU.
• Škoda Citigo iv (AA) (01/2020 -> 08/2021) - originalni OEM radio, vozila s LG Anatel L169SK2 OEM HU.

• VW Amarok (2H) (09/2016 -> 07/2020) - originalni OEM radio, vozila s kombiniranim HU i CD u instrument tabli.
• VW Beetle (16) (06/2016 -> 03/2018) - originalni OEM radio.
• VW Caddy IV (DU) (06/2015 -> 09/2020) - originalni OEM radio.
• VW Crafter II (SY/SZ) (03/2017 -> 2024) - originalni OEM radio.
• VW Grand California (SY/SZ) (03/2019 -> 2024) - originalni OEM radio.
• VW Sharan II (7N) (07/2015 -> 10/2021) - originalni OEM radio.
• VW Tiguan II (5N) (05/2016 -> 05/2021) - originalni OEM radio.
• VW T6 (7HC) (07/2015 -> 08/2019) - originalni OEM radio, vozila bez Composition Audio MIB Entry HU s prednjim AUX/SD/USB; za vozila s tim sustavom potreban je adapter 42a-1324-001.
• VW UP! (AA) (07/2016 -> 12/2022) - originalni OEM radio, vozila bez OEM pojačala.
• VW e-UP! (AA) (08/2016 -> 08/2023) - originalni OEM radio, vozila bez OEM pojačala.

CAN Bus informacije

Konektori i napajanje:

• Konektor: 52 Pin Quadlock VAG.
• Povezivanje OEM upravljanja na volanu: 3,5 mm jack ili slobodni vodič na SWC ulaz autoradija.

Postavke:

• Postavljanje DIP prekidača prema proizvođaču aftermarket HU (vidi BDA).

Kompatibilnost vozila:

• Podržana vozila Seat, Škoda i Volkswagen s MIB-PQ sustavom.
• Nije podržano: Seat Mii (AA), Škoda Citigo (iv) (AA), VW UP! (AA) s monitorom na instrument ploči (dash mount monitor).

Posebni slučajevi i upozorenja:

• Postavke vozila nisu podržane.
• E-Call funkcija nije podržana. Za vozila s E-Call sustavom potreban je adapter 1424-02.
• Za vozila s OEM parkirnom kamerom potreban je adapter 771324-1037.
• Reimportirana vozila ili vozila s drugačijom verzijom softvera mogu imati ograničenu funkcionalnost.

Važne dodatne informacije

• Kompatibilno s aftermarket autoradijima s CAN Bus ulazom.
• Za potpunu aktivaciju adaptera potrebno je naručiti spojni kabel za određenu marku autoradija.

Opće upute za ugradnju

Provjera prije ugradnje:

1. Provjerite sve funkcije upravljanja i postavke vozila koristeći OEM HU.
2. Odspojite OEM HU bez napona.
3. Provjerite sve spojeve sučelja bez napona.

Spajanje i redoslijed povezivanja:

1. Postavite HW konfiguraciju sučelja bez napona.
2. Provjerite konfiguraciju HU kabela bez napona.
3. Spojite kabel na HU prema uputama za aftermarket jedinicu.
4. Spojite ostale vodiče prema uputama.
5. Spojite cijelu instalaciju na vozilo – glavno napajanje spojite posljednje.
6. Izvršite softversku konfiguraciju sučelja prema uputama.
7. Konfigurirajte aftermarket HU (SWC, kamera, handsfree, napajanje antene itd.).
8. Provjerite funkcionalnost SWC i sustava vozila.

Promjena konfiguracije:

• Sve promjene izvodite bez napona.
• Nakon promjene ponovite korake instalacije 5 do 8.

U slučaju kvara:

• Ponovno instalirajte OEM HU.
• Pokrenite OEM HU.
• Pokrenite isključivanje CAN Bus sustava.
• Provjerite HW konfiguraciju sučelja.
• Nakon isključivanja CAN Bus sustava ponovite korake instalacije 5 i 6.

Kod izmjena ožičenja:

• Ugradnju i izmjene smije izvoditi samo stručno osoblje.
• Sve promjene moraju biti provjerene s obzirom na odobrenje proizvođača ili utjecaj na jamstvo.
• Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom ožičenja vozila.
• Izmjene se izvode na vlastitu odgovornost, bez jamstva funkcionalnosti.
• Izmjene mogu uzrokovati oštećenje vozila, radija ili sučelja.
• Promjene ožičenja mogu dovesti do gubitka jamstva proizvoda.
