Adapter za upravljanje tipkama na volanu za Seat / Škoda / VW ACV SWC 42XVW019-0

Budite prvi koji će recenzirati ovaj proizvod
Adapter za volan za Seat Alhambra (7N) (10/10->04/15, 06/16->08/19), Altea (5P) (06/04->03/09, 04/09->07/15), Ibiza (6J) (06/08->02/12, 03/12->06/15), Leon (1P) (09/05->03/09, 04/09->11/12), Mii (AA) (12/11->06/19, 05/17->06/19, 01/20->02/21), Toledo (5P) (01/05->10/09), Toledo (NH) (03/13->05/15), Škoda Citigo (AA) (06/12->05/17, 05/17->06/19), Citigo iv (AA) (01/20->08/21), Fabia (5J) (03/07->04/10, 06/10->06/14), Octavia (1Z) (06/04->05/09, 01/09->03/13), Rapid (NH) (10/12->04/15), Roomster (5J) (09/06->04/10, 06/10->02/15), Superb (3T) (07/08->05/13, 06/13->05/15), Yeti (5L) (08/09->10/13), VW Amarok (2H) (03/10->08/16, 09/16->07/20), Buba (16) (11/11->06/16), Caddy III (2K) (10/03->08/10, 09/10->04/15), Caddy IV (DU) (06/15->09/20), CC (3C/35) (06/08->08/16), Eos (1F) (05/06->10/10, 10/10->04/15), Fox (5Z) (04/05->08/11), Fusca (Brazil) (2005->2011), Golf V (1K) (11/03->09/08), Golf V (1KM) (06/07->10/09), Golf V Plus (1KP) (01/05->02/09), Golf VI (1K) (11/08->09/12), Golf VI (1KM) (11/09->04/13), Golf VI Plus (1KP) (03/09->01/14), Grand California (SY/SZ) (03/19->06/24), Jetta III (1K5/1KM) (09/05->10/10), Jetta IV (162) (01/11->08/14), Magotan (Azija) (2005->2011), Passat B6 (3C2) (11/05->07/10), Passat B6 (3C5) (08/05->07/10), Passat B7 (3C/362) (11/10->10/14), Polo IV (9N) (03/05->03/09), Polo V (6R) (06/09->01/14), Scirocco III (13) (08/08->04/14), Sagitar (Kina) (2005->2011), Sharan II (7N) (08/10->04/15, 07/15->10/21), Suran (2009->2015), Tiguan I (5N) (10/07->02/11, 06/11->04/16), Tiguan II (5N) (05/16->05/21), Touran (1T) (01/03->09/06, 11/06->04/10, 08/10->04/15), T6 (7HC) (07/15->08/19), T6.1 (7HC) (19.10.->24.04.), UP! (AA) (11.12.->16.06., 16.07.->22.12.), e-UP! (AA) (16.08.->23.08.) i Vento (Meksiko) (2005.->2011.)
Više o proizvodu
83,83 EUR
Broj kataloga: 42XVW019-0
Pomoći ćemo vam s kupnjom.
  • Koristite našu podadna
  • Robu nam možete vratiti u roku od 14 dana
  • Isprobajte proizvod u našoj trgovini

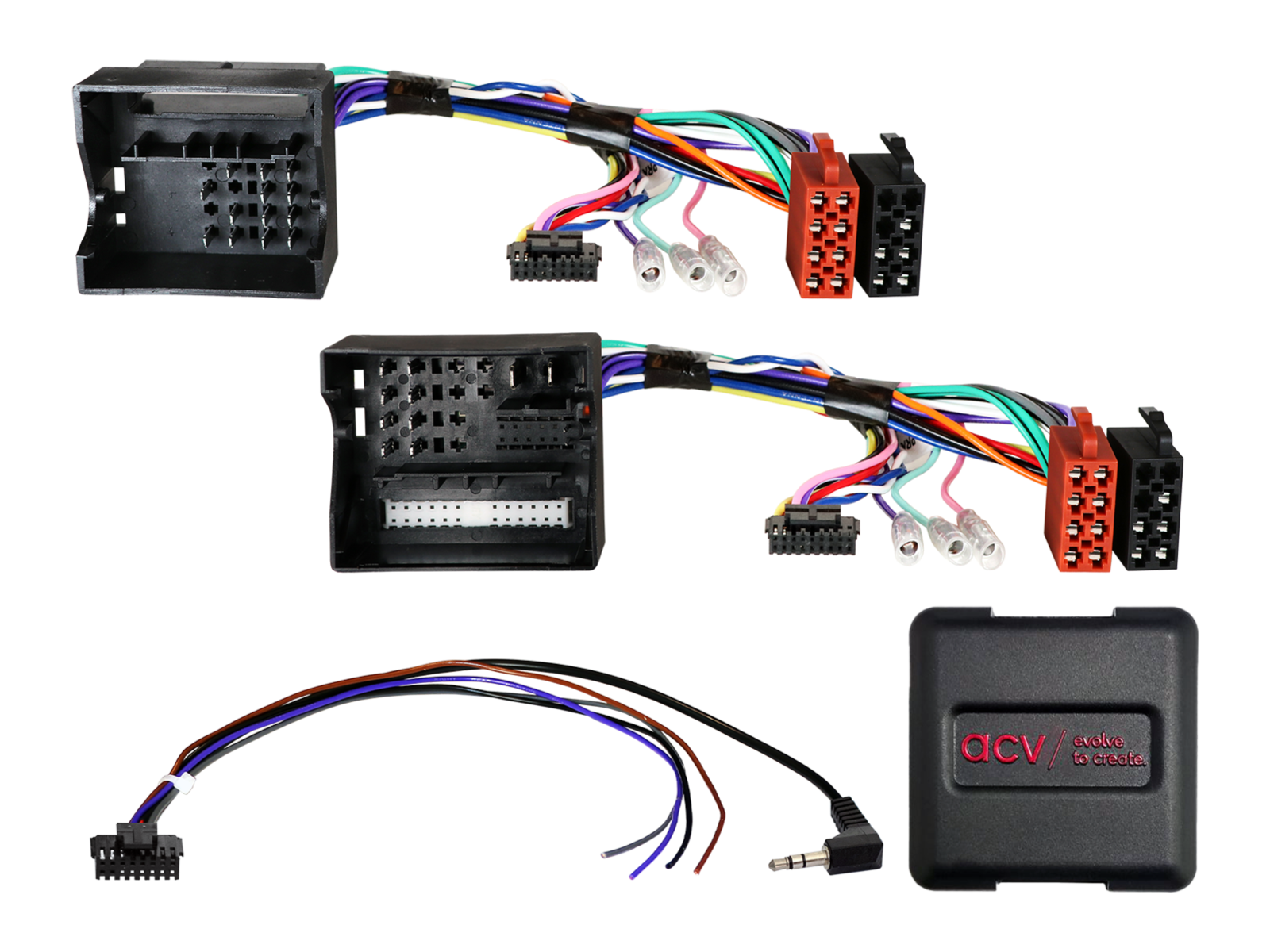

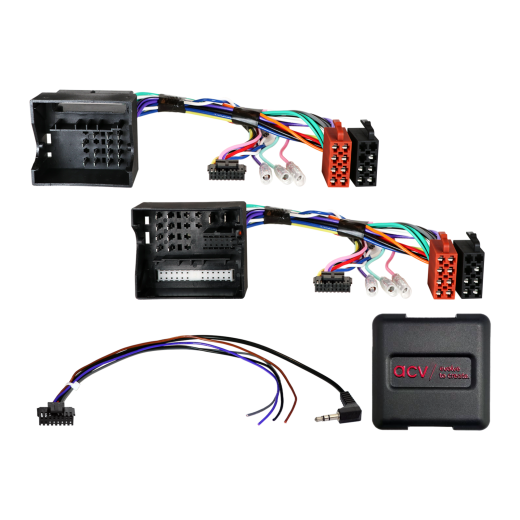

Adapter za upravljanje tipkama na volanu za Seat / Škoda / VW ACV SWC 42XVW019-0

Adapter za upravljanje tipkama na volanu za Seat / Škoda / VW ACV SWC 42XVW019-0

Sačuvajte izvorne funkcije upravljanja autoradiom s volana pri zamjeni tvorničkog radija nakon tržišne (aftermarket) jedinice. Ovisno o opremi vozila, opsegu funkcija i softveru novoinstaliranog radija može doći do ograničenja ili zamjene nekih funkcija drugim. Usporedite prikazane konektore kablova s konektorima u vašem vozilu i uvjerite se da odgovaraju i tehnički i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM radija. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravan rad upravljanja s volana (SWC).

Namijenjeno za vozila

  • Seat Alhambra (7N) (10/2010 -> 04/2015) - izvorni OEM radio.
  • Seat Alhambra (7N) (06/2016 -> 08/2019) - izvorni OEM radio.
  • Seat Altea (5P) (06/2004 -> 03/2009) - izvorni OEM radio.
  • Seat Altea (5P) (04/2009 -> 07/2015) - izvorni OEM radio.
  • Seat Ibiza (6J) (06/2008 -> 02/2012) - izvorni OEM radio.
  • Seat Ibiza (6J) (03/2012 -> 06/2015) - izvorni OEM radio.
  • Seat Leon (1P) (09/2005 -> 03/2009) - izvorni OEM radio.
  • Seat Leon (1P) (04/2009 -> 11/2012) - izvorni OEM radio.
  • Seat Mii (AA) (12/2011 -> 06/2019) - izvorni OEM radio, vozila bez OEM pojačala.
  • Seat Mii (AA) (05/2017 -> 06/2019) - izvorni OEM radio, vozila bez OEM pojačala.
  • Seat Mii (AA) (01/2020 -> 02/2021) - izvorni OEM radio, vozila bez OEM pojačala.
  • Seat Toledo (5P) (01/2005 -> 10/2009) - izvorni OEM radio.
  • Seat Toledo (NH) (03/2013 -> 05/2015) - izvorni OEM radio.
  • Škoda Citigo (AA) (06/2012 -> 05/2017) - izvorni OEM radio, vozila bez OEM pojačala.
  • Škoda Citigo (AA) (05/2017 -> 06/2019) - izvorni OEM radio, vozila bez OEM pojačala.
  • Škoda Citigo iv (AA) (01/2020 -> 08/2021) - izvorni OEM radio, vozila bez OEM pojačala.
  • Škoda Fabia (5J) (03/2007 -> 04/2010) - izvorni OEM radio.
  • Škoda Fabia (5J) (06/2010 -> 06/2014) - izvorni OEM radio.
  • Škoda Octavia (1Z) (06/2004 -> 05/2009) - izvorni OEM radio.
  • Škoda Octavia (1Z) (01/2009 -> 03/2013) - izvorni OEM radio.
  • Škoda Rapid (NH) (10/2012 -> 04/2015) - izvorni OEM radio.
  • Škoda Roomster (5J) (09/2006 -> 04/2010) - izvorni OEM radio.
  • Škoda Roomster (5J) (06/2010 -> 02/2015) - izvorni OEM radio.
  • Škoda Superb (3T) (07/2008 -> 05/2013) - izvorni OEM radio.
  • Škoda Superb (3T) (06/2013 -> 05/2015) - izvorni OEM radio.
  • Škoda Yeti (5L) (08/2009 -> 10/2013) - izvorni OEM radio.
  • VW Amarok (2H) (03/2010 -> 08/2016) - izvorni OEM radio.
  • VW Amarok (2H) (09/2016 -> 07/2020) - izvorni OEM radio.
  • VW Beetle (16) (11/2011 -> 06/2016) - izvorni OEM radio.
  • VW Caddy III (2K) (10/2003 -> 08/2010) - izvorni OEM radio.
  • VW Caddy III (2K) (09/2010 -> 04/2015) - izvorni OEM radio.
  • VW Caddy IV (DU) (06/2015 -> 09/2020) - izvorni OEM radio.
  • VW CC (3C/35) (06/2008 -> 08/2016) - izvorni OEM radio.
  • VW Eos (1F) (05/2006 -> 10/2010) - izvorni OEM radio.
  • VW Eos (1F) (10/2010 -> 04/2015) - izvorni OEM radio.
  • VW Fox (5Z) (04/2005 -> 08/2011) - izvorni OEM radio.
  • VW Fusca (Brazil) (2005 -> 2011) - izvorni OEM radio.
  • VW Golf V (1K) (11/2003 -> 09/2008) - izvorni OEM radio.
  • VW Golf V (1KM) (06/2007 -> 10/2009) - izvorni OEM radio.
  • VW Golf V Plus (1KP) (01/2005 -> 02/2009) - izvorni OEM radio.
  • VW Golf VI (1K) (11/2008 -> 09/2012) - izvorni OEM radio.
  • VW Golf VI (1KM) (11/2009 -> 04/2013) - izvorni OEM radio.
  • VW Golf VI Plus (1KP) (03/2009 -> 01/2014) - izvorni OEM radio.
  • VW Grand California (SY/SZ) (03/2019 -> 06/2024) - izvorni OEM radio.
  • VW Jetta III (1K5/1KM) (09/2005 -> 10/2010) - izvorni OEM radio.
  • VW Jetta IV (162) (01/2011 -> 08/2014) - izvorni OEM radio.
  • VW Magotan (Asia) (2005 -> 2011) - izvorni OEM radio.
  • VW Passat B6 (3C2) (11/2005 -> 07/2010) - izvorni OEM radio.
  • VW Passat B6 (3C5) (08/2005 -> 07/2010) - izvorni OEM radio.
  • VW Passat B7 (3C/362) (11/2010 -> 10/2014) - izvorni OEM radio.
  • VW Polo IV (9N) (03/2005 -> 03/2009) - izvorni OEM radio.
  • VW Polo V (6R) (06/2009 -> 01/2014) - izvorni OEM radio.
  • VW Scirocco III (13) (08/2008 -> 04/2014) - izvorni OEM radio.
  • VW Sagitar (China) (2005 -> 2011) - izvorni OEM radio.
  • VW Sharan II (7N) (08/2010 -> 04/2015) - izvorni OEM radio.
  • VW Sharan II (7N) (07/2015 -> 10/2021) - izvorni OEM radio.
  • VW Suran (2009 -> 2015) - izvorni OEM radio.
  • VW Tiguan I (5N) (10/2007 -> 02/2011) - izvorni OEM radio.
  • VW Tiguan I (5N) (06/2011 -> 04/2016) - izvorni OEM radio.
  • VW Tiguan II (5N) (05/2016 -> 05/2021) - izvorni OEM radio.
  • VW Touran (1T) (01/2003 -> 09/2006) - izvorni OEM radio.
  • VW Touran (1T) (11/2006 -> 04/2010) - izvorni OEM radio.
  • VW Touran (1T) (08/2010 -> 04/2015) - izvorni OEM radio.
  • VW T6 (7HC) (07/2015 -> 08/2019) - izvorni OEM radio.
  • VW T6.1 (7HC) (10/2019 -> 04/2024) - izvorni OEM radio.
  • VW UP! (AA) (12/2011 -> 06/2016) - izvorni OEM radio, vozila bez OEM pojačala.
  • VW UP! (AA) (07/2016 -> 12/2022) - izvorni OEM radio, vozila bez OEM pojačala.
  • VW e-UP! (AA) (08/2016 -> 08/2023) - izvorni OEM radio, vozila bez OEM pojačala.
  • VW Vento (Mexico) (2005 -> 2011) - izvorni OEM radio.

CAN Bus informacije

Konektori i napajanje:

  • Konektori: 40-pin ili 52-pin Quadlock VAG.
  • Priključak OEM upravljanja s volana: 3,5 mm jack ili slobodan vodič.

Postavke:

  • Postavljanje DIP prekidača prema proizvođaču aftermarket jedinice (pogledajte priručnik).

Kompatibilnost s vozilima:

  • Podržana vozila Seat, Škoda, VW s MIB-PQ sustavom i Quadlock konektorom.
  • Podržana vozila Škoda s Bolero/Stream HU, Amundson/Columbus satelitskom navigacijom.
  • Podržana vozila VW s RCD200–510 HU i RNS315/510 satelitskom navigacijom.
  • Vozila Seat Mii, Škoda Citigo, VW UP! s instrumentnim monitorom na ploči nisu podržana.
  • Za 40-pin Quadlock s OEM pojačalom potreban je adapter LFB 42a-1324-001.
  • Na 52-pin Quadlock nisu podržane funkcije postavki vozila i E-Call.
  • Za E-Call potreban adapter 1424-02.
  • Za vozila s OEM kamerom potreban je adapter 771324-1037.
  • Vozila s RCD320 ISO konektorom nisu podržana.

Posebni slučajevi i upozorenja:

  • Reuvozena vozila ili vozila s drugačijim softverom mogu imati ograničenu funkcionalnost.

Važne dodatne informacije

  • Kompatibilno s aftermarket glavnim jedinicama koje imaju CAN Bus ulaz.
  • Za punu aktivaciju adaptera potrebno je naručiti propojni kabel za konkretnu marku radija.

Opće upute za instalaciju

Provjera prije montaže:

  1. Provjerite sve funkcije upravljanja i postavke vozila s OEM jedinicom.
  2. Isključite OEM jedinicu bez napajanja.
  3. Provjerite sve spojeve sučelja – bez napajanja.

Povezivanje i redoslijed spajanja:

  1. Postavite HW konfiguraciju sučelja – bez napajanja.
  2. Provjerite konfiguraciju priključnog kabela na glavnu jedinicu – bez napajanja.
  3. Povežite kabel s glavnom jedinicom prema uputama za aftermarket jedinicu.
  4. Povežite ostale vodiče prema priručniku uređaja.
  5. Priključite cijelu instalaciju na vozilo – glavno napajanje posljednje.
  6. Provedite SW konfiguraciju sučelja prema uputama.
  7. Konfigurirajte aftermarket glavnu jedinicu (SWC, kamera, handsfree, napajanje antene itd.).
  8. Provjerite funkcionalnost SWC i sustava vozila.

Promjena konfiguracije:

  • Sve promjene provodite bez napajanja.
  • Nakon izmjene ponovite korake instalacije 5 do 8.

U slučaju kvara:

  • Ponovno instalirajte OEM jedinicu.
  • Pokrenite OEM jedinicu.
  • Pokrenite isključenje CAN Bus-a.
  • Provjerite HW konfiguraciju sučelja.
  • Nakon isključenja CAN Bus-a ponovite korake instalacije 5 i 6.

Pri prilagodbama ožičenja:

  • Spojeve i prilagodbe smije izvoditi samo stručno osoblje.
  • Izmjene moraju biti potvrđene odobrenjem proizvođača ili u skladu s utjecajem na jamstvo.
  • Sve prilagodbe moraju se provjeriti mjerenjem i usporedbom sa shemom vozila.
  • Prilagodbe izvodite na vlastitu odgovornost.
Broj kataloga42XVW019-0
