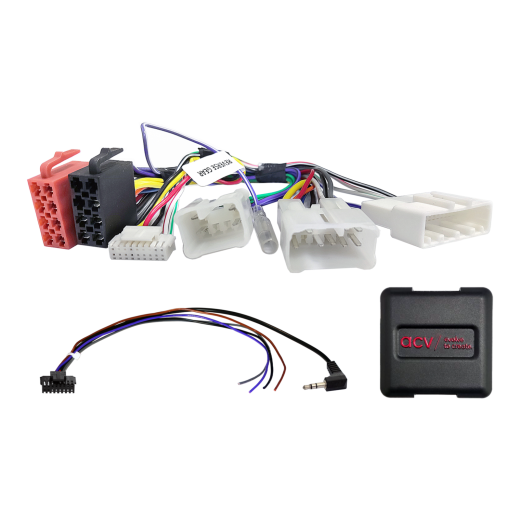

Adapter za upravljanje tipkama na volanu za Subaru / Toyota ACV SWC 42XSU004-0

Adapter za upravljanje tipkama na volanu za Subaru / Toyota ACV SWC 42XSU004-0

Sačuvajte izvorne funkcije upravljanja autoradiom s volana pri zamjeni tvorničkog radija za jedinicu naknadne ugradnje. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradia, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da odgovaraju tehnički i vizualno. Provjerite je li izvorno bila instalirana neka od navedenih OEM glavnih jedinica. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravan rad upravljanja s volana (SWC).

Namijenjeno za vozila

• Subaru BRZ (ZC) (01/2017 -> 12/2020) - izvorni OEM radio.
• Subaru Forester (SJ) (03/2013 -> 02/2015) - izvorni OEM radio vozila s Denso OEM sat-nav navigacijom i rotacijskim upravljačem gore lijevo.
• Subaru Forester (SJ) (03/2015 -> 08/2018) - izvorni OEM radio.
• Subaru Impreza IV (G4) (01/2016 -> 12/2017) - izvorni OEM radio.
• Subaru Impreza V (G5) (01/2018 -> 04/2020) - izvorni OEM radio.
• Subaru Impreza V (G5) (06/2020 -> 2023) - izvorni OEM radio.
• Subaru Impreza WRX IV (G4) (08/2017 -> 08/2018) - vozila s OEM Harman Kardon pojačalom nisu podržana.
• Subaru XV (G4) (01/2016 -> 12/2017) - izvorni OEM radio.
• Subaru XV (G5) (01/2018 -> 12/2020) - izvorni OEM radio.
• Subaru XV (G5) (12/2020 -> 2023) - izvorni OEM radio.

• Toyota GT86 (ZN) (01/2017 -> 06/2020) - izvorni OEM radio.

Podaci o CAN Busu

Konektori i napajanje:

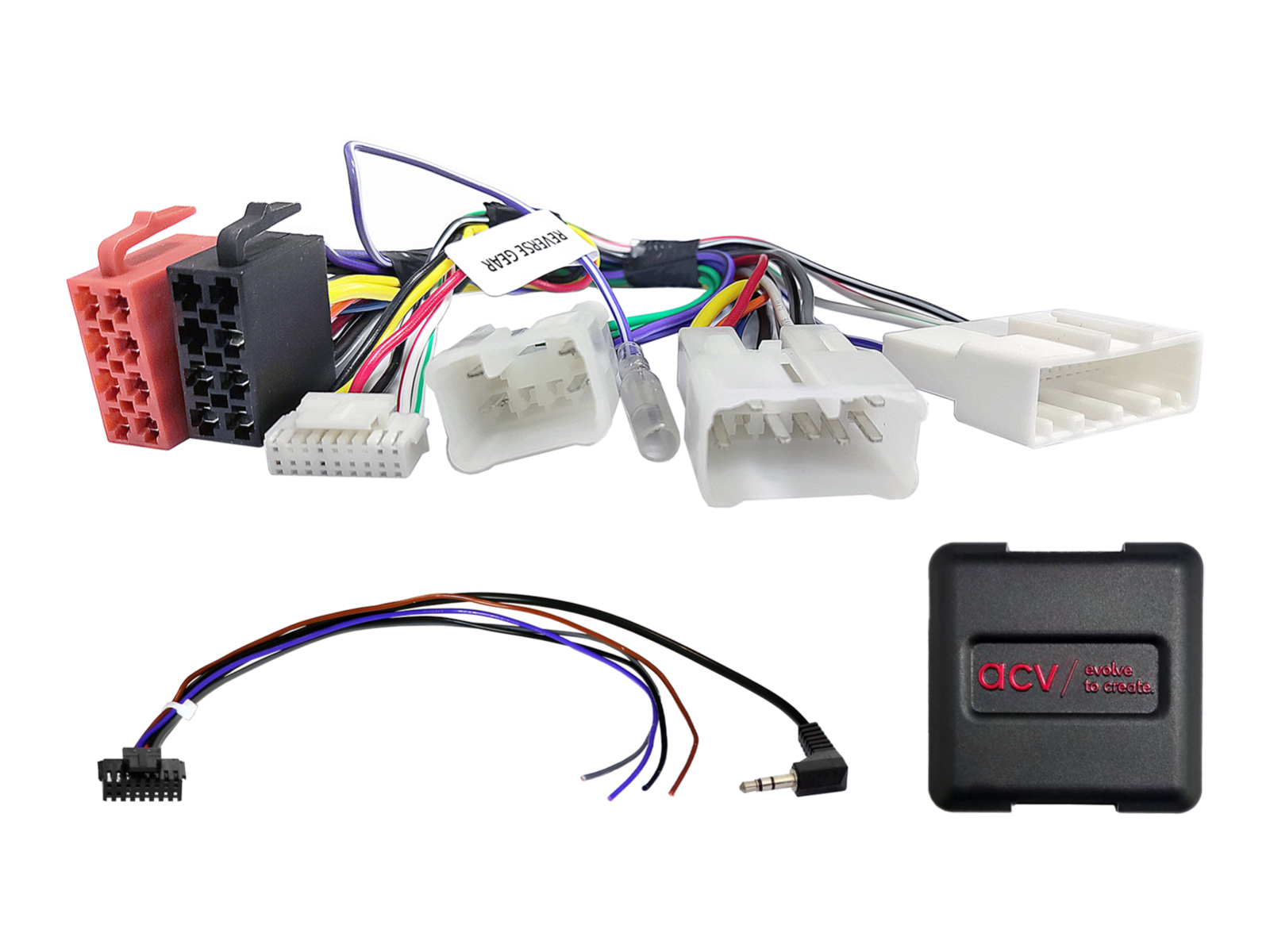

• Konektori: 10-pinski / 6-pinski / 28-pinski Toyota.
• Povezivanje OEM upravljanja s volana: 3,5 mm priključak ili slobodno žilo na ulaz SWC autoradia.

Postavke:

• Podešavanje DIP prekidača prema proizvođaču jedinice naknadne ugradnje.

Kompatibilnost s vozilima:

• Analogno upravljanje s volana (SWC).

Specijalni slučajevi i upozorenja:

• Reuvezena vozila ili vozila s drugačijim softverom mogu imati ograničenu funkcionalnost.

Važne dodatne informacije

• Kompatibilno s autoradiima naknadne ugradnje koji imaju analogni ulaz za upravljanje s volana.
• Za potpuno aktiviranje adaptera potrebno je naručiti prijelazni kabel za konkretnu marku autoradia.

Opće upute za instalaciju

Provjera prije montaže:

1. Provjerite sve funkcije upravljanja i postavke vozila s izvornom OEM glavnom jedinicom.
2. Odspojite originalni radio (OEM HU) bez napajanja.
3. Provjerite sve spojeve sučelja (interface) jesu li pravilno povezani – bez napajanja.

Povezivanje i redoslijed spajanja:

1. Postavite i provjerite HW konfiguraciju sučelja – bez napajanja.
2. Provjerite konfiguraciju priključnog kabela prema HU – bez napajanja.
3. Povežite kabel s HU prema uputama za uređaj naknadne ugradnje.
4. Povežite ostale vodiče prema uputama za uređaj.
5. Povežite cijelu instalaciju s vozilom – glavni napojni spoj spojite posljednji.
6. Izvršite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili priručniku.
7. Konfigurirajte aftermarket HU (upravljanje s volana, kamera, handsfree, napajanje antene itd.).
8. Izvedite funkcionalni test upravljanja s volana i komunikacije s vozilom.

Promjena konfiguracije sučelja i HU kabela:

• Sve promjene radite bez napajanja.
• Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara sučelja ili sustava vozila:

• Ponovno instalirajte originalni OEM HU.
• Pokrenite originalnu jedinicu.
• Pokrenite isključenje CAN Bus sustava.
• Provjerite HW konfiguraciju sučelja.
• Nakon isključenja CAN Bus sustava ponovite korake 5 i 6 navedene gore.

Prilikom izmjena ožičenja ili vođenja kabela:

• Spajanje i izmjene smije vršiti samo stručno osposobljeno osoblje.
• Sve promjene moraju se prije povezivanja verificirati s aspekta odobrenja proizvođača ili utjecaja na jamstvo vozila.
• Sve izmjene treba prije povezivanja provjeriti mjerenjem i usporedbom sa šemom ožičenja vozila.
• Izmjene radite na vlastitu odgovornost, bez jamstva za funkcionalnost.
• Izmjene su na vlastiti rizik, bez garancije isključenja mogućnosti oštećenja vozila, uređaja ili sučelja.
• Izmjene unaprijed ugrađenog ožičenja mogu dovesti do gubitka jamstva proizvoda.
