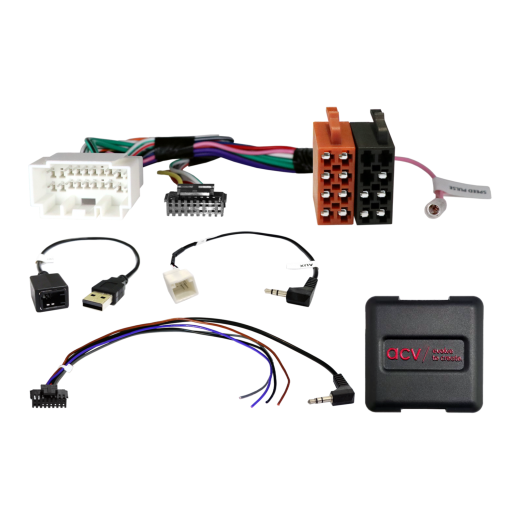

Adapter za upravljanje tipkama na volanu za Suzuki ACV SWC 42XSZ003-0

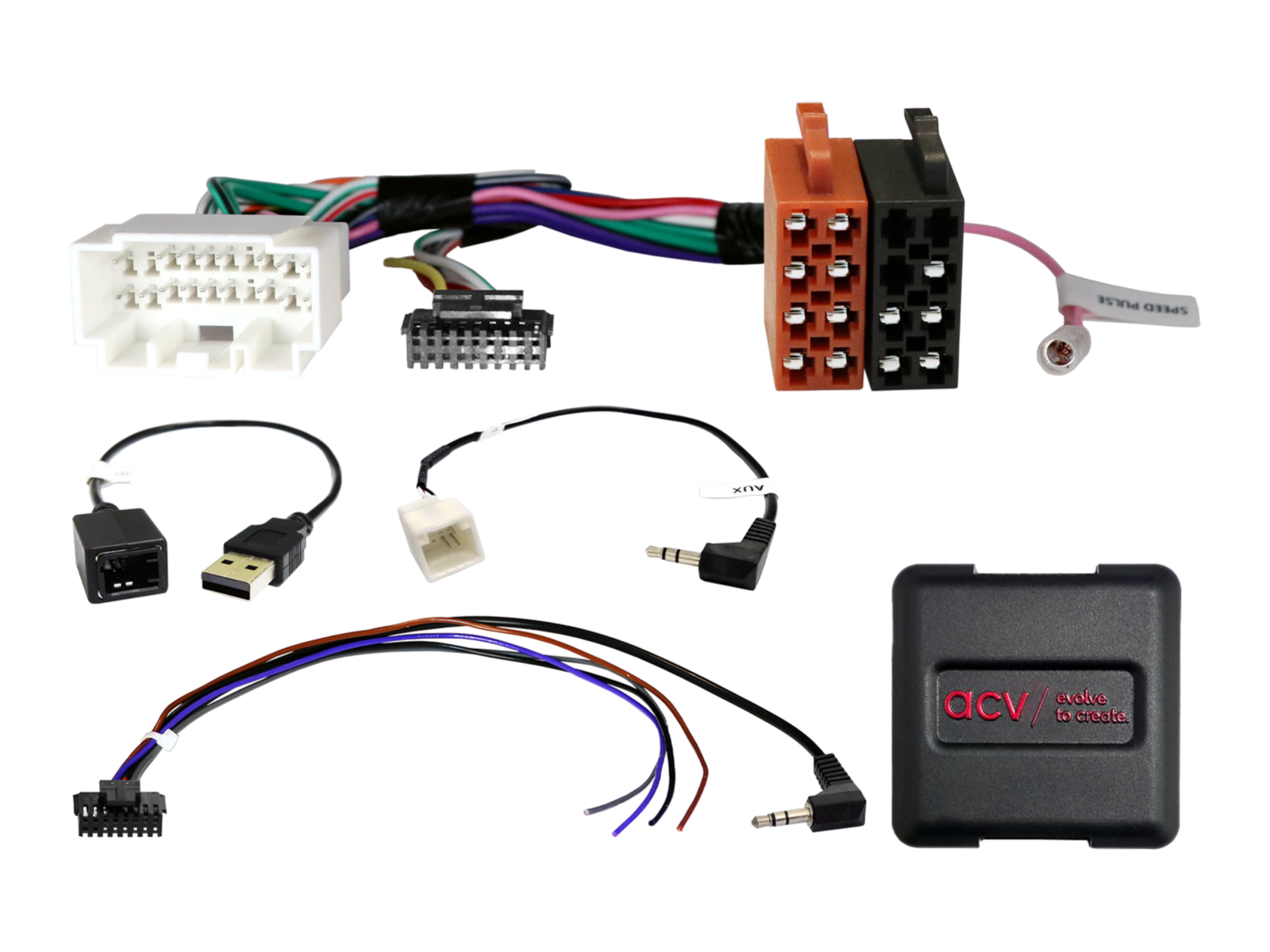

Adapter za upravljanje gumbima na volanu za Suzuki ACV SWC 42XSZ003-0

Sačuvajte izvorne funkcije upravljanja radiom s volana pri zamjeni tvorničke jedinice aftermarket jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novoinstaliranog radija, može doći do ograničenja ili zamjene nekih funkcija. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da odgovaraju tehnički i vizualno. Provjerite je li izvorno bila instalirana neka od navedenih OEM glavnih jedinica. Prije konačne ugradnje provjerite ispravnost vozila, postavke sustava i pravilno funkcioniranje upravljanja s volana (SWC).

• Suzuki Ignis (MF) (01/2017 -> 04/2021) - tvornički radio (OEM).
• Suzuki Ignis (MF) (04/2021 -> 08/2024) - tvornički radio (OEM).
• Suzuki Jimny (GJ) (10/2018 -> 09/2020) - tvornički radio (OEM).
• Suzuki Jimny NFZ (GJ) (04/2021 -> 08/2024) - tvornički radio (OEM).
• Suzuki Swift (AZ) (04/2017 -> 03/2024) - tvornički radio (OEM).

CAN Bus informacije

Konektori i napajanje:

• Konektori: 20-pinski Suzuki.
• Povezivanje OEM upravljanja s volana: 3,5 mm jack ili slobodni vodič na SWC ulaz aftermarket radia.
• Povezivanje OEM AUX: 3,5 mm jack.
• Povezivanje OEM USB: USB-A.

Postavke:

• Postavke DIP prekidača prema uputama proizvođača aftermarket jedinice.

Kompatibilnost s vozilima:

• Analogno upravljanje s volana (SWC).

Posebni slučajevi i upozorenja:

• Reimportirana vozila ili vozila s drukčijim softverom mogu imati ograničenu funkcionalnost.

Važne dodatne informacije

• Kompatibilno s aftermarket radio jedinicama koje imaju analogni ulaz za upravljanje s volana.
• Za potpunu aktivaciju adaptera potrebno je naručiti priključni kabel za konkretnu marku radija.

Opće upute za instalaciju

Provjera prije montaže:

1. Provjerite sve funkcije upravljanja i postavke vozila s izvornom OEM glavnom jedinicom.
2. Isključite tvornički radio (OEM HU) pri isključenom napajanju.
3. Provjerite sve veze sučelja (interface) jesu li ispravno spojene – radite bez napajanja.

Povezivanje i redoslijed spajanja:

1. Postavite i provjerite HW konfiguraciju sučelja – radite bez napajanja.
2. Provjerite konfiguraciju priključnog kabela prema glavnoj jedinici – radite bez napajanja.
3. Povežite kabel s glavnom jedinicom prema uputama proizvođača aftermarket uređaja.
4. Povežite ostale vodiče prema uputama uređaja.
5. Povežite cijelu instalaciju s vozilom – glavno napajanje spojite posljednje.
6. Obavite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili priručniku.
7. Konfigurirajte aftermarket glavnu jedinicu (upravljanje s volana, kamera, handsfree, napajanje antene itd.).
8. Izvršite funkcionalni test upravljanja s volana i komunikacije s vozilom.

Promjena konfiguracije sučelja i kabela glavne jedinice:

• Sve promjene vršite bez napajanja.
• Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara sučelja ili sustava vozila:

• Ponovno instalirajte originalnu OEM glavnu jedinicu.
• Pokrenite originalnu jedinicu.
• Inicirajte isključivanje CAN Bus sustava.
• Provjerite HW konfiguraciju sučelja.
• Nakon isključivanja CAN Bus ponovite korake 5 i 6 navedene gore.

Pri prilagodbama ožičenja ili vođenja kabela:

• Spoj i izmjene smiju izvoditi samo stručno osposobljeno osoblje.
• Sve promjene moraju biti provjerene s aspekta odobrenja proizvođača ili utjecaja na jamstvo vozila prije spajanja.
• Sve izmjene moraju se prije spajanja provjeriti mjerenjem i usporedbom sa shemom ožičenja vozila.
• Izmjene radite na vlastitu odgovornost, bez jamstva za funkcionalnost.
• Izmjene su na vlastiti rizik, bez garancije za sprječavanje oštećenja vozila, uređaja ili sučelja.
• Izmjene unaprijed postavljenog ožičenja mogu dovesti do gubitka jamstva proizvoda.
