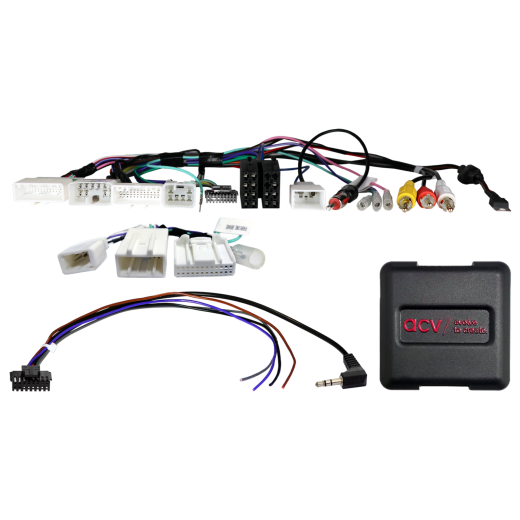

Adapter za upravljanje tipkama na volanu za Toyota ACV SWC 42XTY015-0

Budite prvi koji će recenzirati ovaj proizvod
Adapter za volan za Toyota Auris (E150) (03/10->01/13), Avensis (T27) (01/12->06/15), Corolla (E170) (04/14->12/16), Fortuner (2011->2015), Hilux (N25) (12/11->08/16), Hilux (AN1P) (11/16->09/20, 10/20->2025), Innova (2011->2015), Prius ZVW30/ZVW35 (XW3) (04/12->02/16), Prius+ (XW3/XW4) (06/12->01/15), RAV4 (XA3) (04/09->05/10), 05/10->02/13), RAV4 (XA3/XA4) (04/13->01/16, 01/16->12/18), Verso (AR2) (04/09->01/13, 04/13->06/18), Verso-S (XP12) (03/11->07/14, 07/14->12/15) i Yaris (XP13) (11/11->08/14, 09/14->03/17, 04/17->08/20)
Više o proizvodu
127,96 EUR
Broj kataloga: 42XTY015-0
Pomoći ćemo vam s kupnjom.
  • Koristite našu podadna
  • Robu nam možete vratiti u roku od 14 dana
  • Isprobajte proizvod u našoj trgovini

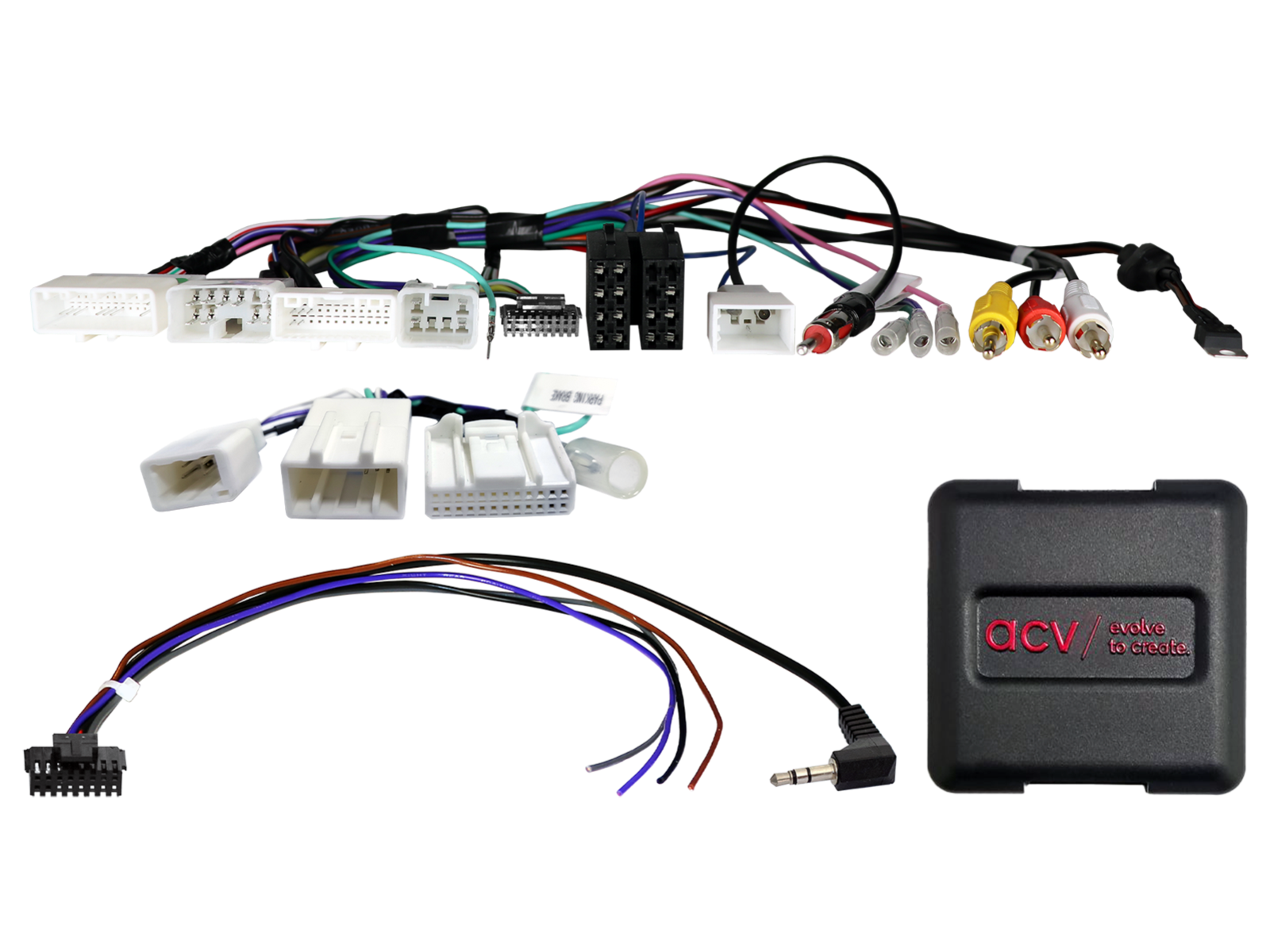

Adapter za upravljanje tipkama na volanu za Toyota ACV SWC 42XTY015-0

Adapter za upravljanje tipkama na volanu za Toyota ACV SWC 42XTY015-0

Očuvajte izvorne funkcije upravljanja radiom s volana pri zamjeni originalnog radija za aftermarket jedinicu. Ovisno o opremi vozila, opsegu funkcija i softveru novoinstaliranog radija može doći do ograničenja ili zamjene nekih funkcija drugim. Usporedite prikazane konektore kabela s konektorima u vašem vozilu i uvjerite se da odgovaraju tehnički i vizualno. Provjerite je li izvorno bila instalirana neka od navedenih OEM glavnih jedinica. Prije završne montaže provjerite funkcionalnost vozila, postavke sustava i ispravan rad upravljanja s volana (SWC).

Určeno za automobily

  • Toyota Auris (E150) (03/2010 -> 01/2013) - izvorni OEM radio.
  • Toyota Avensis (T27) (01/2012 -> 06/2015) - izvorni OEM radio.
  • Toyota Corolla (E170) (04/2014 -> 12/2016) - izvorni OEM radio.
  • Toyota Fortuner (2011 -> 2015) - izvorni OEM radio.
  • Toyota Hilux (N25) (12/2011 -> 08/2016) - izvorni OEM radio.
  • Toyota Hilux (AN1P) (11/2016 -> 09/2020) - izvorni OEM radio.
  • Toyota Hilux (AN1P) (10/2020 -> 2025) - izvorni OEM radio, vozila bez OEM JBL radija.
  • Toyota Innova (2011 -> 2015) - izvorni OEM radio.
  • Toyota Prius ZVW30/ZVW35 (XW3) (04/2012 -> 02/2016) - izvorni OEM radio.
  • Toyota Prius+ (XW3/XW4) (06/2012 -> 01/2015) - izvorni OEM radio.
  • Toyota RAV4 (XA3) (04/2009 -> 05/2010) - izvorni OEM radio.
  • Toyota RAV4 (XA3) (05/2010 -> 02/2013) - izvorni OEM radio.
  • Toyota RAV4 (XA3/XA4) (04/2013 -> 01/2016) - izvorni OEM radio.
  • Toyota RAV4 (XA3/XA4) (01/2016 -> 12/2018) - izvorni OEM radio, vozila bez OEM JBL radija.
  • Toyota Verso (AR2) (04/2009 -> 01/2013) - izvorni OEM radio.
  • Toyota Verso (AR2) (04/2013 -> 06/2018) - izvorni OEM radio.
  • Toyota Verso-S (XP12) (03/2011 -> 07/2014) - izvorni OEM radio.
  • Toyota Verso-S (XP12) (07/2014 -> 12/2015) - izvorni OEM radio.
  • Toyota Yaris (XP13) (11/2011 -> 08/2014) - izvorni OEM radio.
  • Toyota Yaris (XP13) (09/2014 -> 03/2017) - izvorni OEM radio.
  • Toyota Yaris (XP13) (04/2017 -> 08/2020) - izvorni OEM radio.

Informacije CAN Bus

Konektori i napajanje:

  • Konektori: 10pin / 6pin / 28pin Toyota.
  • Povezivanje OEM upravljanja s volana: 3,5 mm jack ili slobodni vodič na SWC ulaz radija.
  • Povezivanje OEM antene: DIN (muški).
  • Povezivanje OEM kamere: 24pin > RCA (žuti) ulaz kamere.
  • Povezivanje OEM adaptera kamere: 16pin > 24pin.
  • Povezivanje OEM USB: USB-A.
  • Povezivanje OEM AUX: RCA (crveni/bijeli).
  • Plavi vodič: +12 V napajanje antene (remote).
  • Napajanje OEM kamere: +6 V.

Postavke:

  • Postavke DIP prekidača prema proizvođaču aftermarket jedinice (vidi BDA / priručnik radija).

Kompatibilnost s vozilima:

  • Analogno upravljanje s volana (SWC).
  • Vozila s / bez OEM stražnje kamere.
  • Vozila bez 360° OEM kamerinog sustava.

Posebni slučajevi i upozorenja:

  • Vozila s drugačijom raspodjelom pinova ili s OEM navigacijom: prije priključivanja uvijek provjerite pinout mjerenjem kako biste izbjegli pogreške ili oštećenja.
  • Signal za vožnju unatrag +12 V alternativno: crveni 4-žilni kabel 0,5 mm – zadnja obloga prtljažnog prostora (provjeriti mjerenjem).
  • Napajanje OEM kamere +6 V: provjerite pravilno pridruživanje s OEM glavnom jedinicom prije instalacije.
  • Video (+/–): provjerite pravilno pridruživanje s OEM glavnom jedinicom prije instalacije.
  • USB i AUX: provjerite pravilno pridruživanje s OEM glavnom jedinicom prije instalacije.

Važne dodatne informacije

  • Kompatibilno s aftermarket radijima s analognim ulazom za upravljanje s volana.
  • Za potpunu aktivaciju adaptera potrebno je naručiti spojni kabel (patch lead) za konkretnu marku radija.

Opće upute za instalaciju

Provjera prije montaže:

  1. Provjerite sve funkcije upravljanja i postavke vozila s izvornom OEM glavnom jedinicom.
  2. Isključite izvorni radio (OEM HU) bez napajanja.
  3. Provjerite sve veze sučelja (interface) jesu li ispravno spojene – bez napajanja.

Povezivanje i redoslijed priključivanja:

  1. Postavite i provjerite HW konfiguraciju sučelja – bez napajanja.
  2. Provjerite konfiguraciju priključnog kabela prema HU – bez napajanja.
  3. Priključite kabel na HU prema uputama proizvođača aftermarket uređaja.
  4. Priključite ostale vodiče prema uputama uređaja.
  5. Povežite cijelu instalaciju s vozilom – glavni napojni spoj priključite posljednji.
  6. Izvršite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili priručniku.
  7. Konfigurirajte aftermarket HU (upravljanje s volana, kamera, handsfree, napajanje antene itd.).
  8. Izvedite funkcionalni test upravljanja s volana i komunikacije s vozilom.

Promjena konfiguracije sučelja i HU kabela:

  • Sve promjene provodite bez napajanja.
  • Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara sučelja ili sustava vozila:

  • Ponovno instalirajte izvornu OEM glavnu jedinicu.
  • Pokrenite izvornu jedinicu.
  • Inicirajte isključivanje CAN Bus sustava.
  • Provjerite HW konfiguraciju sučelja.
  • Nakon isključenja CAN Bus ponovite korake 5 i 6 gore navedene.

Prilikom izmjena priključaka ili ožičenja:
  • Spajanje i izmjene smiju izvoditi samo stručno osposobljeno osoblje.
  • Sve promjene moraju se prije spajanja provjeriti u pogledu odobrenja proizvođača ili utjecaja na jamstvo vozila.
  • Sve izmjene moraju se prije spajanja provjeriti mjerenjem i usporedbom sa shemom ožičenja vozila.
  • Izmjene provodite na vlastitu odgovornost, bez jamstva za funkcionalnost.
  • Izmjene se provode na vlastiti rizik, bez garancije da neće doći do oštećenja vozila, uređaja ili sučelja.
  • Izmjene unaprijed ugrađenog ožičenja mogu dovesti do gubitka jamstva proizvoda.
