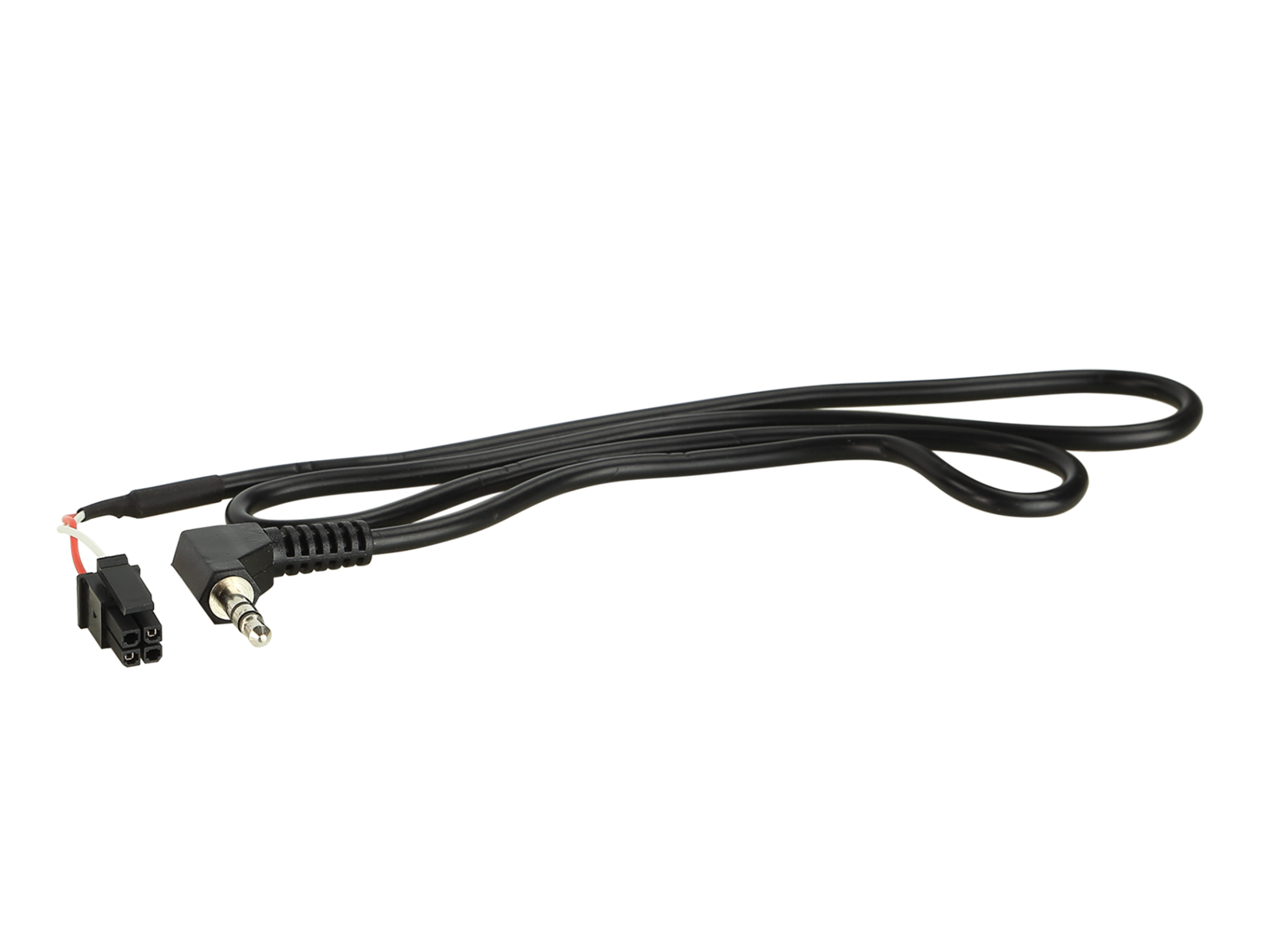

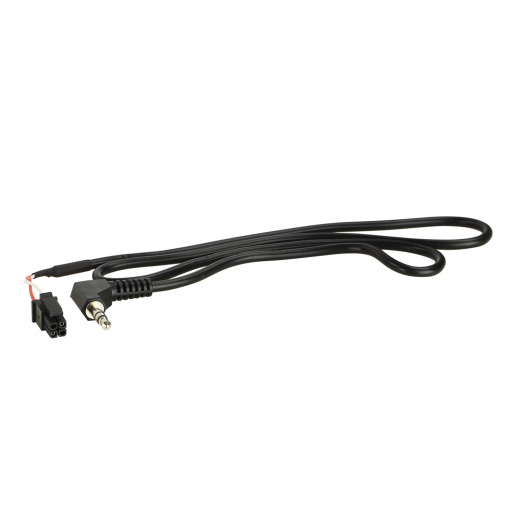

Spojni kabel 42ARC104

Spojni kabel za adapter upravljanja na volanu 42ARC104

• Spojni (patch) kabel za povezivanje Clarion i JVC aftermarket autoradija na adapter upravljanja na volanu (LFB/SWC).
• Različiti proizvođači autoradija koriste različite vrste upravljačkih ulaza: jednokabelske, dvo- i višekabelske (Key1/Key2/GND) ili 3,5 mm jack – točna varijanta navedena je u BDA za konkretni autoradio.
• Sve potrebne priključne žice moraju biti spojene prije povezivanja sučelja s vozilom.
• Kod nekih radija potrebno je dodatno „naučiti“ (preslikati) funkcije tipki na volanu u izborniku uređaja prema uputama proizvođača u BDA.
• Prije konačne montaže uvijek testirajte ispravan rad.

Upozorenje

• Povezivanje: 4 pin Molex → 3,5 mm jack.
• Spojni kabel LFB za 42cx401 sučelje (kompatibilno sa setovima 42a-xxxx-xxx).
• Postavke DIP prekidača: prema tablici ispod (ON/OFF način).
• Atoto aftermarket jedinice nisu podržane.
• Potrebno naručiti zajedno s odgovarajućim adapterom za volan.
• Način rada adaptera i kabela dostupan je putem navedenog linka.

Namijenjeno za glavne jedinice:

• Clarion – 3,5 mm jack.
• JVC – 3,5 mm jack.

Postavke DIP prekidača za 42cx401:

• Clarion – ON / ON / OFF.
• JVC – ON / OFF / ON (alternativa: ON / ON / ON).
