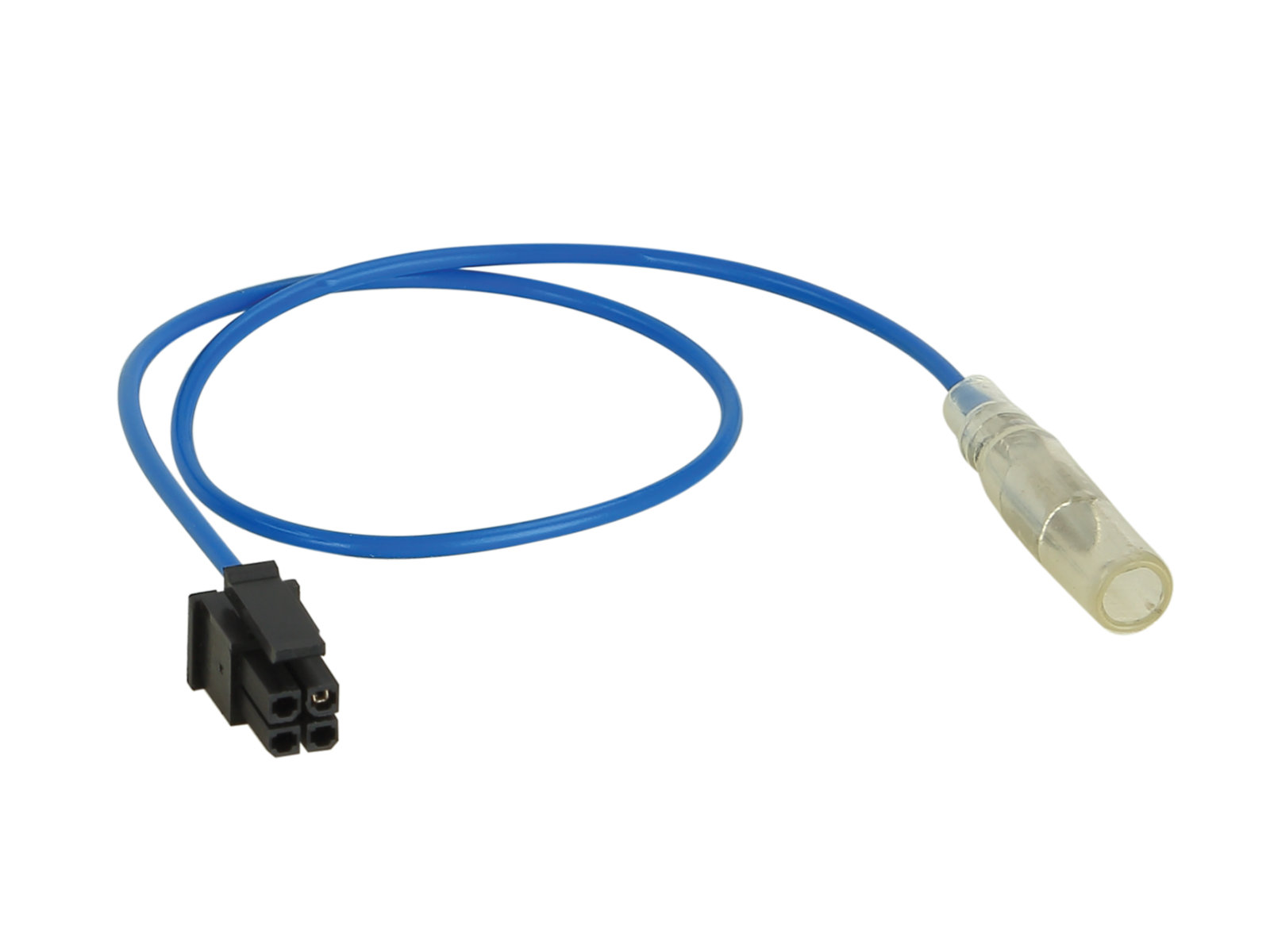

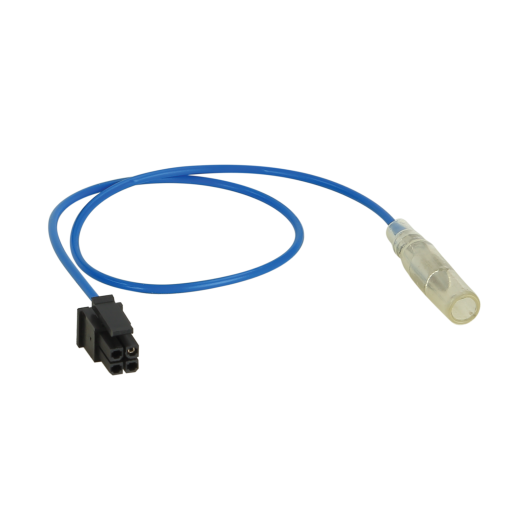

Spojni kabel 42ARC108

Povezni kabel za adapter volana 42ARC108

• Povezni (patch) kabel za povezivanje naknadno ugrađenih autoradia Digital Dynamics, XZent i Zenec s adapterom za upravljanje putem volana (LFB/SWC).
• Različiti proizvođači radio‑uređaja koriste različite vrste ulaza za upravljanje: jednokabelne, dvokabelne i višekabelne (Key1/Key2/GND) ili ulaz preko 3,5 mm jacka – točna varijanta uvijek je navedena u BDA (priručniku) konkretnog autoradia.
• Svi potrebni priključni vodiči moraju biti spojeni prije povezivanja sučelja s vozilom.
• Kod nekih radio‑uređaja potrebno je u izborniku jedinice dodatno „naučiti“ (remapirati) funkcije tipki na volanu prema uputama u BDA proizvođača.
• Prije konačne montaže uvijek testirajte ispravno funkcioniranje.

Upozorenje

• Povezivanje: 4‑pin Molex → jednokabelni ulaz.
• Povezni LFB kabel za sučelje 42cx401 (kompatibilan sa setovima 42a‑xxxx‑xxx).
• Podešavanje DIP prekidača: prema tablici u nastavku (režim ON/OFF).
• Atoto aftermarket jedinice nisu podržane.
• Potrebno naručiti zajedno s odgovarajućim adapterom za volan.
• Više informacija o radu adaptera za volan i njihovih povezanih kabela potražite u tehničkoj dokumentaciji proizvođača.

Namijenjeno za glavne jedinice:

• Digital Dynamics – jednokabelno povezivanje.
• XZent – jednokabelno povezivanje.
• Zenec – jednokabelno povezivanje.

Podešavanje DIP prekidača za 42cx401:

• Digital Dynamics – OFF / OFF / ON.
• XZent – OFF / OFF / ON.
• Zenec – OFF / OFF / ON.
