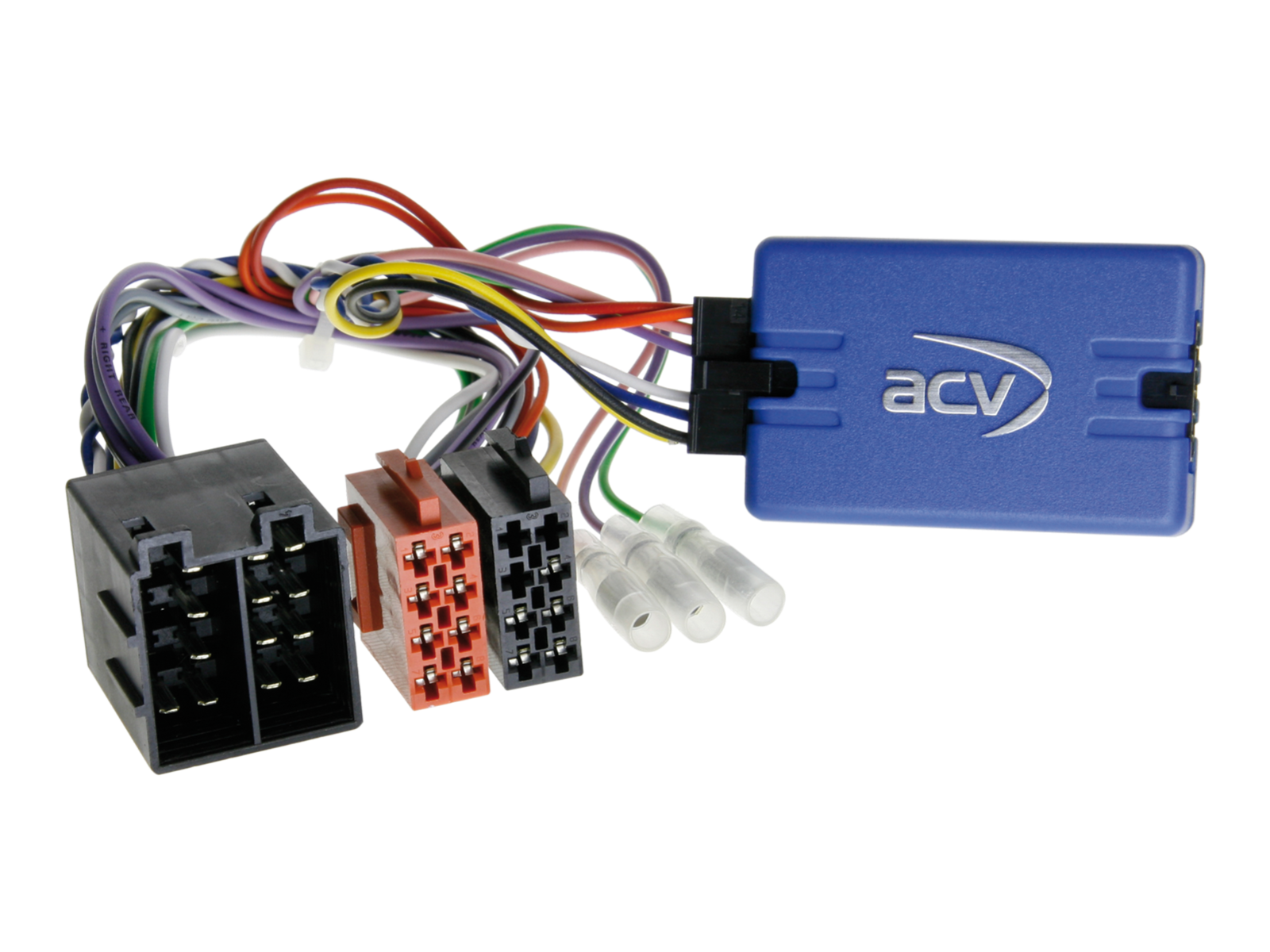

Adapter za tipke na volanu za Fiat ACV SWC 42SFA005-0
Adapter za volan za Fiat Bravo (ZAF 198) (04/07->01/14), Ritmo (07->14) i Stilo (ZAF 192) (08/01->09/04, 06/03->04/06, 04/06->01/08)
Više o proizvodu
Više o proizvodu
Adapter za kontrolu gumba na volanu za Fiat ACV SWC 42SFA005-0
Zadržite originalne funkcije kontrole autoradija s volana prilikom zamjene originalnog radija s neoriginalnom jedinicom. Usporedite priključene konektore s konektorima u vašem vozilu i osigurajte da su identični kako tehnički, tako i vizualno. Prije instalacije provjerite je li u vozilu korišteno neko od navedenih originalnih radija. Prije konačne montaže uvijek testirajte funkcije vozila, postavke sustava i kontrolu s volana (SWC).
Namijenjeno za automobile
- Fiat Bravo (ZAF 198) (04/2007 -> 01/2014) s OEM jedinicom Blaupunkt/VDO i CAN Bus u ISO priključnom konektoru
- Fiat Ritmo (2007 -> 2014) s OEM jedinicom Blaupunkt/VDO i CAN Bus u ISO priključnom konektoru
- Fiat Stilo (ZAF 192) (08/2001 -> 09/2004, 06/2003 -> 04/2006, 04/2006 -> 01/2008) s OEM jedinicom Blaupunkt/VDO i CAN Bus u ISO priključnom konektoru, kod vozila s Blue&Me potrebno je zadržati Silverbox modul, bez OEM jedinice Visteon.
CAN Bus informacije
- Povezivanje: ISO konektor
- Vozila s OEM jedinicom Blaupunkt/VDO
- Vozila s CAN Bus u ISO priključnom konektoru
- Kod vozila s Blue&Me potrebno je zadržati Silverbox modul
- Vozila bez OEM jedinice Visteon
- Pružena sučelja: +12V paljenje (Klemme 15), +12V osvjetljenje (Klemme 58), +12V rikverc, GND ručna kočnica
- Maksimalno opterećenje izlaza: 100 mA
- Pri potrošnji iznad 100 mA: min. otpor zavojnice releja 75 Ω (1 relej) ili 150 Ω (2 releja)
Važne dodatne informacije
- Za punu aktivaciju adaptera potrebno je naručiti povezivani kabel za određeni brand autoradija.
Opće upute za instalaciju
Provjera prije montaže
- Provjerite sve funkcije kontrole i postavke vozila s originalnim OEM autoradijem (ako je instaliran).
- Demontaža OEM jedinice obavlja se bez napona.
- Provjerite sve spojeve sučelja bez napona.
Povezivanje i redoslijed spajanja
- Sve postavke i konfiguracije obavljajte bez napona.
- Provjerite konfiguraciju priključnog kabela.
- Povežite kabel prema uputama za aftermarket radio.
- Povežite ostale vodiče prema uputama za uređaj.
- Glavni priključak napajanja spojite kao posljednji.
- Izvršite softversku konfiguraciju sučelja prema uputama u opisu i BDA.
- Konfigurirajte aftermarket radio za funkcije SWC, kameru, handsfree, napajanje antene itd.
- Izvršite test funkcije kontrole s volana i komunikacije s vozilom.
Promjena konfiguracije sučelja i HU kabela
- Promjene obavljajte bez napona.
- Nakon promjene slijedite korake 5–8 gore.
U slučaju kvara sučelja ili sustava vozila
- Vratite u vozilo originalnu OEM jedinicu.
- Uključite OEM jedinicu.
- Pričekajte da se CAN Bus uspava.
- Provjerite hardversku konfiguraciju sučelja.
- Nakon uspavanja CAN Bus-a slijedite korake 5–8 gore.
Pri izmjenama povezivanja ili vođenja kabela
- Izmjene smiju obavljati samo stručno osposobljeni djelatnici.
- Prije povezivanja provjerite sukladnost sa zahtjevima proizvođača i utjecaj na garanciju.
- Prije povezivanja provjerite funkciju mjerenjem i prema shemi vozila.
- Izmjene obavljate na vlastitu odgovornost bez garancije funkcionalnosti.
- Izmjene obavljate bez garancije na eventualnu štetu na vozilu, uređaju ili sučelju.
- Izmjene na unaprijed postavljenoj kabelskoj vezi mogu poništiti garanciju proizvoda.
| Broj kataloga | 42SFA005-0 |
| Linkovi | Službena web stranica |
