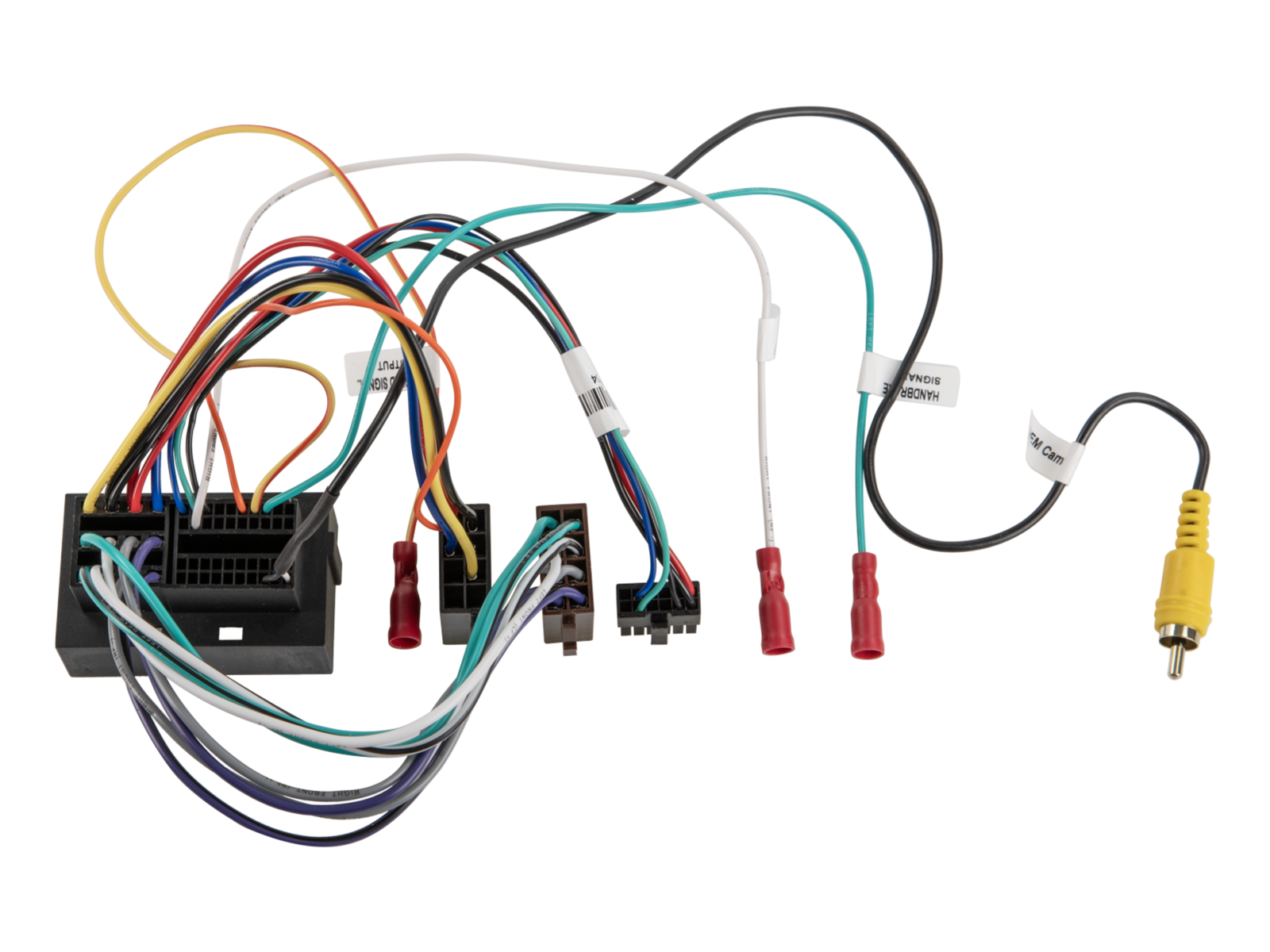

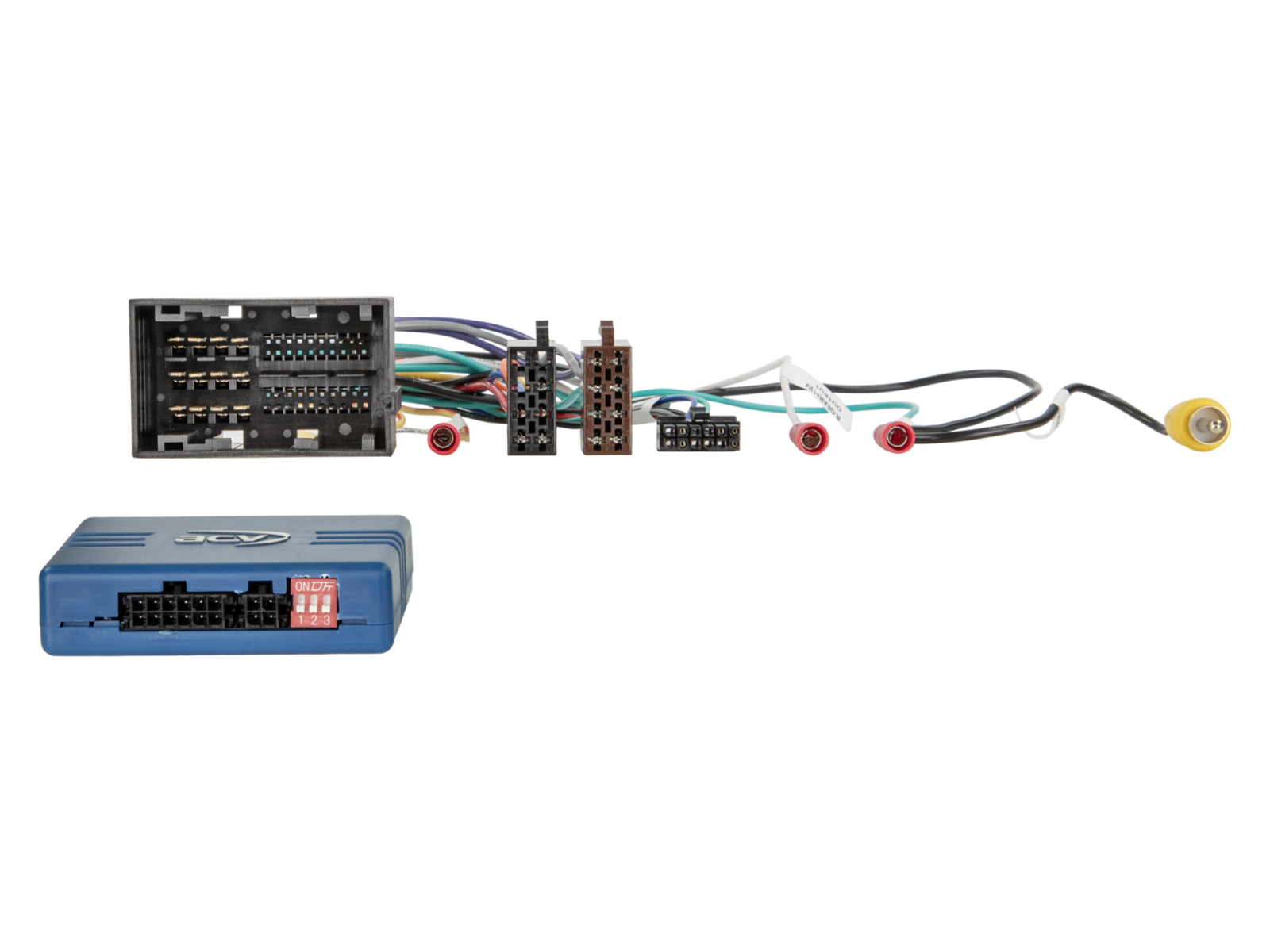

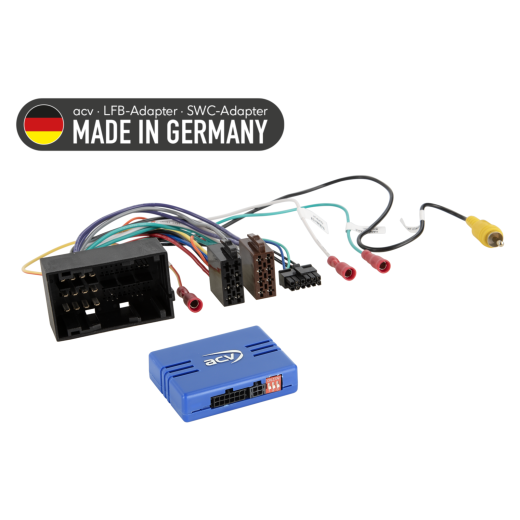

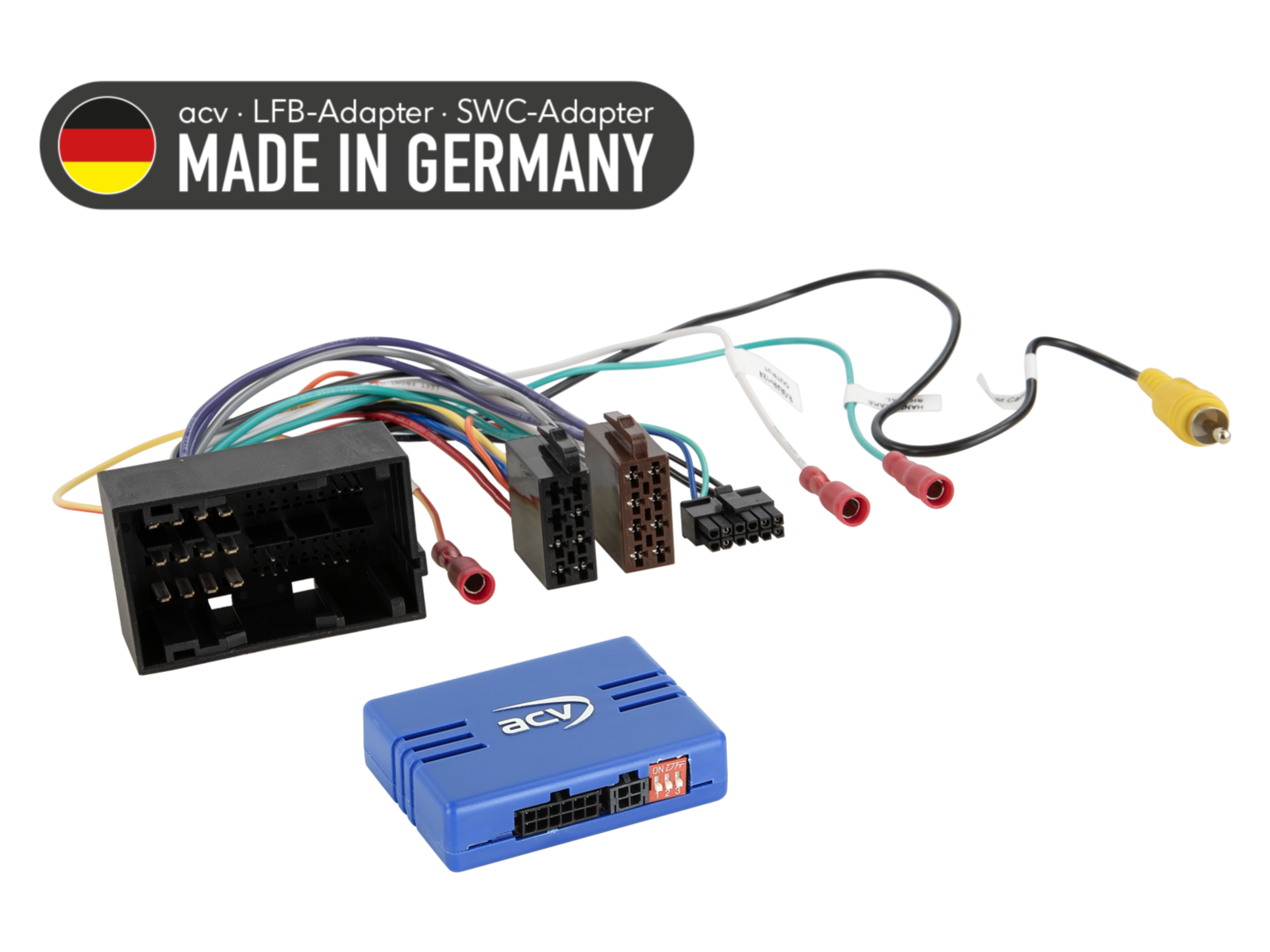

Adapter za tipke na volanu za Citroen / Fiat / Opel / Peugeot ACV SWC 42A-1094-018-0
Adapter za volan za Citroen Jumper (14->24), e-Jumper (21->24), Relay (06->24) / Fiat Ducato (14->21) / Opel Movano Cargo C (21->24), Movano Electric Cargo C (21->24) / Peugeot Boxer (14->24), e-Boxer (21->24)
Više o proizvodu
Više o proizvodu
Adapter za upravljanje tipkama na volanu za Citroen / Fiat / Opel / Peugeot ACV SWC 42A-1094-018-0
Zadržite izvorne funkcije upravljanja auto radija s volana pri zamjeni originalnog radija s aftermarket jedinicom. Ovisno o opremi vozila, rasponu funkcija i softveru novoinstaliranog auto radija, može doći do ograničenja ili zamjene nekih funkcija drugima. Usporedite prikazane konektore s konektorima u vašem vozilu i osigurajte se da odgovaraju tehnički i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradija. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i pravilno funkcioniranje upravljanja s volana (SWC).
Namijenjeno za automobile
- Citroen Jumper (250) (05/2014 -> 10/2022) - originalni OEM autoradio.
- Citroen Jumper (250) (10/2022 -> 06/2024) - originalni OEM autoradio.
- Citroen e-Jumper (259) (10/2021 -> 06/2024) - originalni OEM autoradio.
- Citroen Relay (250) (2006 -> 2024) - originalni OEM autoradio.
- Fiat Ducato (ZAF 250) (05/2014 -> 11/2021) - originalni OEM autoradio.
- Opel Movano Cargo C (Y) (10/2021 -> 01/2024) - originalni OEM autoradio.
- Opel Movano Electric Cargo C (Y) (10/2021 -> 01/2024) - originalni OEM autoradio.
- Peugeot Boxer (Y) (09/2014 -> 12/2019) - originalni OEM autoradio.
- Peugeot Boxer (Y) (08/2018 -> 2024) - originalni OEM autoradio.
- Peugeot e-Boxer (Y) (10/2021 -> 2024) - originalni OEM autoradio.
Tehničke informacije
- Analogno povezivanje.
- Konektor: 52 Pin Fiat.
- Konektor OEM kamere za vožnju unatrag: RCA (muški) žuti.
- Podrška za vozila s OEM ožičenjem s obojenim vodičima i +12V paljenjem (pin 42).
- Podrška za vozila s OEM adapterskim ožičenjem s crnim vodičima (Daiichi).
- Tipke SWC: 2 × 4 funkcije upravljanja s volana sprijeda.
- Prilikom zamjene funkcija SWC promijenite povezivanje zelenog/plavog vodiča.
Signali na slobodnim vodičima
- Bijeli: +12V signal za vožnju unatrag.
- Zeleni: masa GND signala parkirne kočnice.
- Žuto/crveni: signal brzine.
Dijagnostička LED indikacija
- Plavo stalno svjetlo: sučelje aktivno, prisutno +12V napajanje iz paljenja.
- Crveno svjetlo: prepoznata funkcija tipke upravljanja s volana.
Važne dodatne informacije
- Namijenjeno za aftermarket autoradija Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
- Za potpunu aktivaciju adaptera potrebno je naručiti spojni kabel za specifičnu marku autoradija.
Opće upute za instalaciju
Verifikacija prije montaže:
- Provjerite sve funkcije upravljanja i postavke vozila s originalnom OEM glavnom jedinicom.
- Odspojite originalni radio (OEM HU) bez napona.
- Provjerite sve spojeve sučelja (interface), jesu li ispravno spojeni - bez napona.
Povezivanje i redoslijed spajanja:
- Provjerite postavke i HW konfiguraciju sučelja - bez napona.
- Provjerite konfiguraciju spojnog kabela prema HU - bez napona.
- Spojte kabel prema HU prema uputama za aftermarket uređaj.
- Spojte ostale vodiče prema uputama za uređaj.
- Spojte cijelu instalaciju s vozilom - glavni napojni spoj spojite kao posljednji.
- Provedite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili uputama.
- Konfigurirajte aftermarket HU (npr. upravljanje s volana, kamera, handsfree, napajanje antene).
- Provedite funkcionalni test upravljanja s volana i komunikacije s vozilom.
Promjena konfiguracije sučelja i HU kabela:
- Sve promjene provodite bez napona.
- Ponovite korake 5 do 8 navedene gore.
U slučaju kvara sučelja ili sustava vozila:
- Ponovno instalirajte originalni OEM HU.
- Pokrenite originalnu jedinicu.
- Izazovite isključenje CAN Bus sustava.
- Provjerite HW konfiguraciju sučelja.
- Nakon isključenja CAN Bus ponovite korake 5 i 6 navedene gore.
Prilikom izmjena povezivanja ili vođenja kabela:
- Povezivanje i izmjene smije provoditi samo stručno osposobljeno osoblje.
- Sve promjene moraju biti prije povezivanja provjerene s aspekta odobrenja proizvođača ili utjecaja na jamstvo vozila.
- Sve izmjene moraju biti prije povezivanja provjerene mjerenjem i usporedbom sa shemom povezivanja vozila.
- Izmjene provodite na vlastitu odgovornost, bez jamstva za funkcionalnost.
- Izmjene se provode na vlastiti rizik, bez garancije isključenja oštećenja vozila, uređaja ili sučelja.
- Izmjene unaprijed postavljene kabelske instalacije mogu dovesti do gubitka jamstva proizvoda.
| Broj kataloga | 42A-1094-018-0 |
| Linkovi | Službena web stranica |
