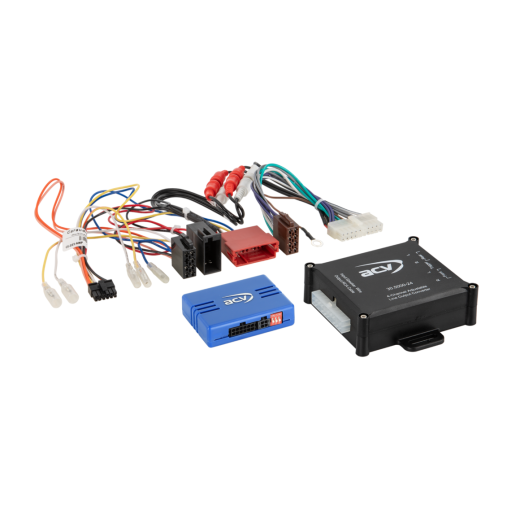

Adapter za upravljanje tipkama na volanu za Audi ACV SWC 42A-1321-008-0
Adapter za volan za Audi A2 (8Z) (11/99->07/05), A3 (8L) (08/00->06/03), A3 (8P) (07/03->05/05), A4 (B6/B7) (11/00->02/09), A6 (4B/C5) (05/01->03/06) i TT (8N) (09/98->07/06)
Više o proizvodu
Više o proizvodu
Adapter za upravljanje tipkama na volanu za Audi ACV SWC 42A-1321-008-0
Zadržite originalne funkcije upravljanja autoradija s volana prilikom zamjene originalnog radija s aftermarket jedinicom. U ovisnosti o opremi vozila, rasponu funkcija i softveru novoinstaliranog autoradija, može doći do ograničenja ili zamjene nekih funkcija drugima. Usporedite prikazane konektore kabelske instalacije s konektorima u vašem vozilu i osigurajte da odgovaraju kako tehnički tako i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradija. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravno funkcioniranje upravljanja s volana (SWC).
Namenjeno za automobile
- Audi A2 (8Z) 11/1999 → 07/2005 - originalni autoradio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN s dva upravljačka gumba.
- Audi A3 (8L) 08/2000 → 06/2003 - originalni autoradio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN s dva upravljačka gumba.
- Audi A3 (8P) 07/2003 → 05/2005 - originalni autoradio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN s dva upravljačka gumba.
- Audi A4 (B6/B7) 11/2000 → 02/2009 - originalni autoradio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN s dva upravljačka gumba.
- Audi A6 (4B/C5) 05/2001 → 03/2006 - originalni autoradio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN s dva upravljačka gumba.
- Audi TT (8N) 09/1998 → 07/2006 - originalni autoradio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN s dva upravljačka gumba.
Informacije o CAN Bus
Konektori i napajanje:
- Konektor: ISO / Mini ISO.
- Povezivanje OEM pojačala 2-kanal / 4-kanal preko ISO izlaza zvučnika.
- Plava žica: +12 V REMOTE za uključivanje pojačala.
- Smeđa žica: uzemljenje GND (opcionalno – koristite ako nedostaje audio izlaz).
Postavke:
- Provjerite DIP prekidače prema vrsti aftermarket autoradija.
- Fino podešavanje razina OEM audio sustava moguće je za svaki kanal zasebno.
Dijagnostička LED indikacija:
- Plavo treperenje: u tijeku pretraživanje CAN Bus signala.
- Plavo svjetlo: CAN Bus aktivan.
- Crveno svjetlo: aktivna +12 V paljenja.
Važne dodatne informacije
- Namenjeno za aftermarket autoradije Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
- Za punu aktivaciju adaptera potrebno je naručiti spojni kabel za određenu marku autoradija.
Opće upute za instalaciju
Provjera prije montaže:
- Provjerite sve funkcije upravljanja i postavke vozila s originalnom OEM glavnom jedinicom.
- Isključite originalni radio (OEM HU) bez napona.
- Provjerite sve spojeve sučelja da su ispravno povezani – bez napona.
Povezivanje i redoslijed spajanja:
- Provjerite postavke i HW konfiguraciju sučelja – bez napona.
- Provjerite konfiguraciju spojnog kabela s HU – bez napona.
- Povežite kabel s HU prema uputama za aftermarket uređaj.
- Povežite ostale žice prema uputama za uređaj.
- Povežite cijelu instalaciju s vozilom – glavni napojni spoj povežite kao posljednji.
- Provedite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili uputama.
- Konfigurirajte aftermarket HU (npr. upravljanje s volana, kamera, handsfree, napajanje antene).
- Provedite funkcionalni test upravljanja s volana i komunikacije s vozilom.
Promjena konfiguracije sučelja i HU kabela:
- Sve promjene provodite bez napona.
- Ponovite korake 5 do 8 navedene gore.
U slučaju kvara sučelja ili sustava vozila:
- Ponovno instalirajte originalni OEM HU.
- Pokrenite originalnu jedinicu.
- Izazovite isključenje CAN Bus sustava.
- Provjerite HW konfiguraciju sučelja.
- Nakon isključenja CAN Bus ponovite korake 5 i 6 navedene gore.
Prilikom izmjena povezivanja ili vođenja kabela:
- Povezivanje i izmjene smije provoditi samo stručno osposobljeno osoblje.
- Sve promjene moraju biti provjerene prije povezivanja s obzirom na odobrenje od strane proizvođača ili utjecaj na jamstvo vozila.
- Sve izmjene moraju biti provjerene mjerenjem i usporedbom s dijagramom povezivanja vozila prije povezivanja.
- Izmjene provodite na vlastitu odgovornost, bez jamstva za funkcionalnost.
- Izmjene se provode na vlastiti rizik, bez jamstva za isključenje oštećenja vozila, uređaja ili sučelja.
- Izmjene unaprijed postavljene kabelske instalacije mogu dovesti do gubitka jamstva proizvoda.
| Broj kataloga | 42A-1321-008-0 |
| Linkovi | Službena web stranica |
