Adapter za upravljanje tipkama na volanu za Audi / Seat ACV SWC 42A-1300-001-0

Budite prvi koji će recenzirati ovaj proizvod
adapter za volan za Audi A1 (8X) (07/10->04/18), A3 (8P) (05/03->04/05, 10/04->04/13), A4 B6 (8E) (11/00->10/05), A4 B7 (8E) (11/04->02/09), A6 (C5/B4) (05/01->03/06), Q3 (8U) (10/11->11/14, 02/15->06/18), R8 (42) (04/07->05/15), TT (8J) (09/06->04/10, 08/10->04/14) i Seat Exeo (3R) (09.03.->05.13.)
Više o proizvodu
103,89 EUR
Broj kataloga: 42A-1321-002-0
Pomoći ćemo vam s kupnjom.
  • Koristite našu podadna
  • Robu nam možete vratiti u roku od 14 dana
  • Isprobajte proizvod u našoj trgovini

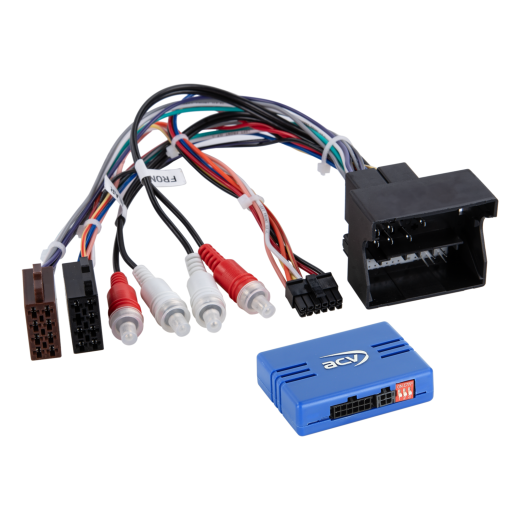

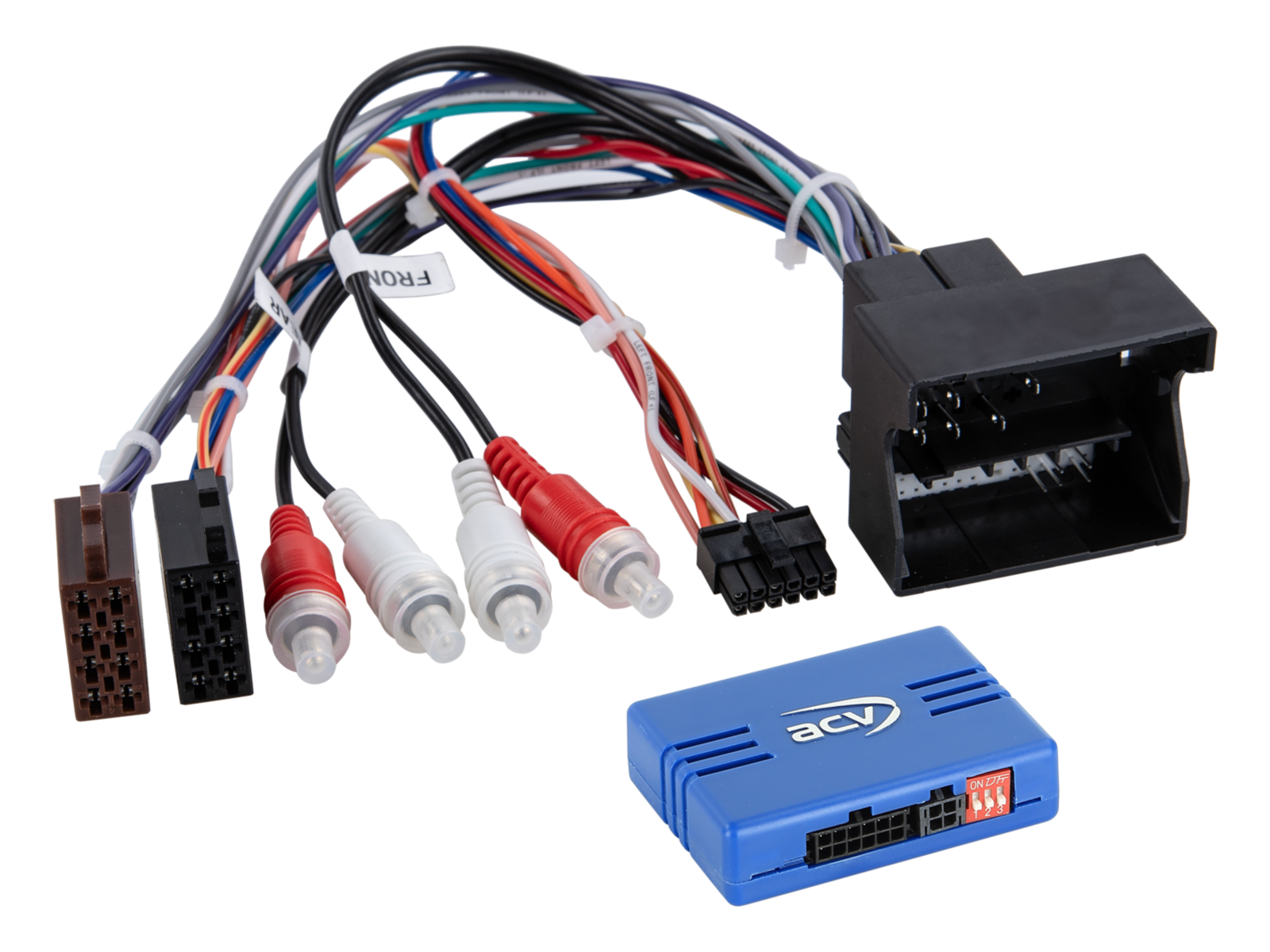

Adapter za upravljanje tipkama na volanu za Audi / Seat ACV SWC 42A-1300-001-0

Adapter za kontrolu tipki na volanu za Audi / Seat ACV SWC 42A-1300-001-0

Zadržite izvorne funkcije kontrole autoradija s volana prilikom zamjene originalnog radija za aftermarket jedinicu. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradija, može doći do ograničenja ili zamjene nekih funkcija. Usporedite prikazane konektore s konektorima u vašem vozilu i osigurajte se da odgovaraju tehnički i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradija. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravno funkcioniranje kontrole s volana (SWC).

Namenjeno za vozila

  • Audi A1 (8X) 07/2010 -> 04/2018 - izvorni autoradio Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) ili BNS 5.0 / RNS-E. Kompatibilno kod vozila s OEM radiom Chorus s monokromatskim zaslonom bez SD kartice. Nije za vozila sa SD utorom, s OEM navigacijom, s TFT instrumentima ili s OEM sustavom BOSE.
  • Audi A3 (8P) 05/2003 -> 04/2005 - izvorni autoradio Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) ili BNS 5.0 / RNS-E.
  • Audi A3 (8P) 10/2004 -> 04/2013 - izvorni autoradio Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) ili BNS 5.0 / RNS-E.
  • Audi A4 B6 (8E) 11/2000 -> 10/2005 - izvorni autoradio Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) ili BNS 5.0 / RNS-E.
  • Audi A4 B7 (8E) 11/2004 -> 02/2009 - izvorni autoradio Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) ili BNS 5.0 / RNS-E.
  • Audi A6 (C5/B4) 05/2001 -> 03/2006 - vozila s OEM navigacijom RNS-E.
  • Audi Q3 (8U) 10/2011 -> 11/2014 - izvorni autoradio Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) ili BNS 5.0 / RNS-E. Kompatibilno kod vozila s OEM radiom Chorus s monokromatskim zaslonom bez SD kartice. Ne za vozila sa SD utorom, s OEM navigacijom, TFT instrumentima ili BOSE.
  • Audi Q3 (8U) 02/2015 -> 06/2018 - izvorni autoradio Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) ili BNS 5.0 / RNS-E. Kompatibilno kod vozila s OEM radiom Chorus s monokromatskim zaslonom bez SD kartice. Ne za vozila sa SD utorom, s OEM navigacijom, TFT instrumentima ili BOSE.
  • Audi R8 (42) 04/2007 -> 05/2015 - izvorni autoradio Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) ili BNS 5.0 / RNS-E.
  • Audi TT (8J) 09/2006 -> 04/2010 - izvorni autoradio Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) ili BNS 5.0 / RNS-E.
  • Audi TT (8J) 08/2010 -> 04/2014 - izvorni autoradio Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) ili BNS 5.0 / RNS-E. Ako OEM pojačalo ne radi, potrebna je promjena kodiranja - prebaciti s CAN aktivacije na Remote (kontrolna jedinica J525 > Aktivierung 1 Remote, 0xxx?xx), ako je moguće.
  • Seat Exeo (3R) 03/2009 -> 05/2013 - izvorni autoradio Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) ili BNS 5.0 / RNS-E.

CAN Bus informacije

Konektori i napajanje:

  • Konektor: 40-pinski Quadlock VAG.
  • Podrška za OEM pojačalo 2-kanalno / 4-kanalno – izlaz preko RCA (muški) prednji/stražnji.
  • Plava žica: +12 V REMOTE za uključivanje pojačala.

Postavke:

  • Provjerite DIP prekidače prema vrsti aftermarket autoradija.

Posebne napomene:

  • Ako niste sigurni u varijantu Audi konektora: koristite kabel „Audi/Seat Exeo ISO/Quadlock Amp > RCA slobodno“.
  • Aftermarket jedinice s izlaznom pretpojačalnom razinom > 3 V su preporučene; za jedinice s < 3 V koristite verziju „Audi/Seat Exeo 40Pin Quadlock Amp > Pro“.
  • U slučaju isključenja pojačala za testiranje može se dodati filter – NF „ground loop isolator“.

Dijagnostička LED indikacija:

  • Plavo treperenje: traženje CAN Bus signala u tijeku.
  • Plavo svjetlo: CAN Bus aktivan.
  • Crveno svjetlo: aktivan +12 V paljenje.

Važne dodatne informacije

  • Namenjeno za aftermarket autoradija Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
  • Za punu aktivaciju adaptera potrebno je naručiti spojni kabel za specifičnu marku autoradija.

Opći uputi za instalaciju

Provjera prije montaže:

  1. Provjerite sve funkcije kontrole i postavke vozila s originalnom OEM glavnom jedinicom.
  2. Odspojite originalni radio (OEM HU) bez napona.
  3. Provjerite sve spojeve sučelja, jesu li ispravno povezani – bez napona.

Povezivanje i redoslijed spajanja:

  1. Provjerite postavke i HW konfiguraciju sučelja – bez napona.
  2. Provjerite konfiguraciju spojnog kabela na HU – bez napona.
  3. Povežite kabel s HU prema uputama za aftermarket uređaj.
  4. Povežite ostale žice prema uputama za uređaj.
  5. Spojite cijelu instalaciju s vozilom – glavni naponski spoj povežite zadnji.
  6. Provedite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili uputama.
  7. Konfigurirajte aftermarket HU (npr. kontrola s volana, kamera, handsfree, napajanje antene).
  8. Provedite funkcionalni test kontrole s volana i komunikacije s vozilom.

Promjena konfiguracije sučelja i HU kabela:

  • Sve promjene provodite bez napona.
  • Ponovite korake 5 do 8 navedene gore.

U slučaju kvara sučelja ili sustava vozila:

  • Ponovno instalirajte originalni OEM HU.
  • Pokrenite originalnu jedinicu.
  • Izazovite gašenje CAN Bus sustava.
  • Provjerite HW konfiguraciju sučelja.
  • Nakon gašenja CAN Bus ponovite korake 5 i 6 navedene gore.

Prilikom izmjena spajanja ili vođenja kabela:

  • Spajanje i izmjene smije provoditi samo stručno osposobljeno osoblje.
  • Sve promjene moraju biti provjerene prije spajanja u smislu odobrenja proizvođača ili utjecaja na jamstvo vozila.
  • Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom spajanja vozila prije spajanja.
  • Izmjene provodite na vlastitu odgovornost, bez jamstva za funkcionalnost.
  • Izmjene se provode na vlastiti rizik, bez jamstva za izbjegavanje oštećenja vozila, uređaja ili sučelja.
  • Izmjene unaprijed postavljene kabelske opreme mogu dovesti do gubitka jamstva proizvoda.
Broj kataloga42A-1321-002-0
