Adapter za upravljanje tipkama na volanu za BMW / Mini ACV SWC 42A-1024-009-0
Adapter za volan za BMW 1 [E81, E82, E87, E88] (04->13), 3 [E90, E91, E92, E93] (05->13), 5 [E60, E61] (03->10), 6 [E63, E64] (04->10), 7 [E65, E66] (01->08), Z4 [E89] (09->16), X1 [E84] (09->15), X5 [E70] (07->13), X6 [E71, E72] (08->14) / Mini [R55, R56, R57, R58, R59] (06->15)
Više o proizvodu
Više o proizvodu

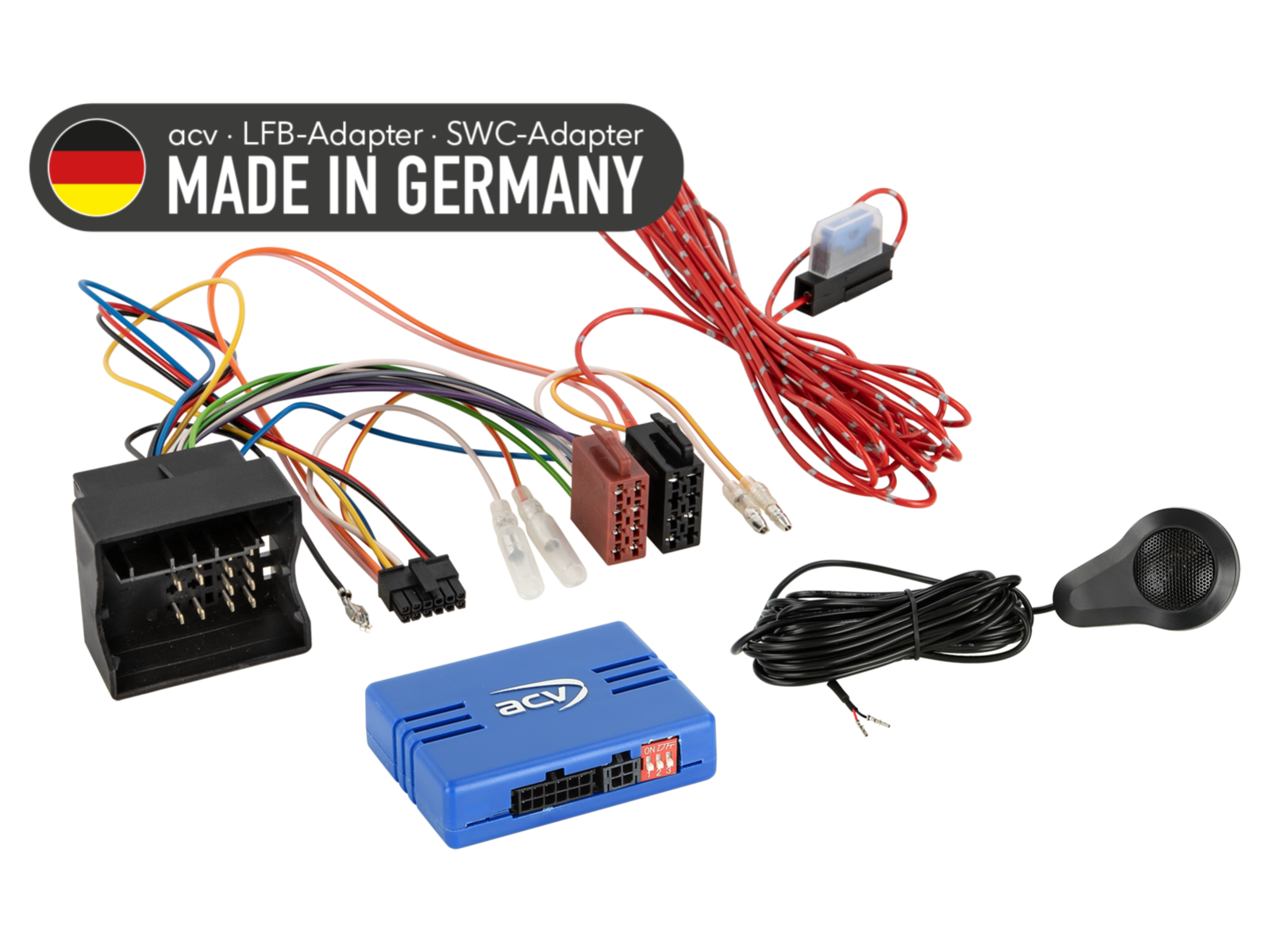

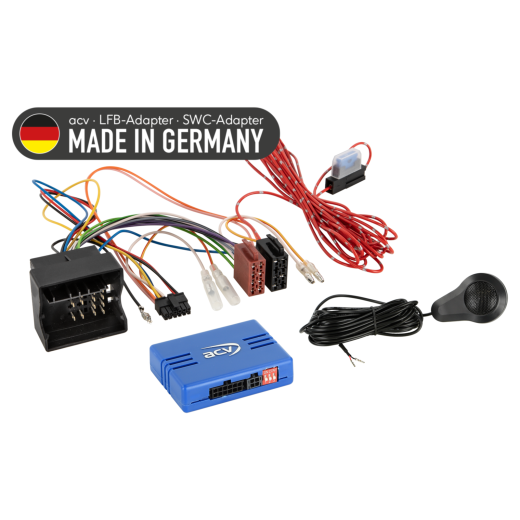

Adapter za upravljanje tipkama na volanu za BMW / Mini ACV SWC 42A-1024-009-0
Zadržite originalne funkcije upravljanja autoradija s volana prilikom zamjene originalnog radija s aftermarket jedinicom. Ovisno o opremi vozila, rasponu funkcija i softveru novoinstaliranog autoradija, može doći do ograničenja ili zamjene nekih funkcija drugima. Usporedite priključke kabliranja s priključcima u vašem vozilu i osigurajte da odgovaraju tehnički i vizualno. Provjerite je li prvotno instaliran neki od navedenih OEM autoradija. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravno funkcioniranje upravljanja s volana (SWC).
Namijenjeno za automobile
- BMW serije 1 [E81, E82, E87, E88] (2004 -> 2013) - originalni autoradio BMW Business, Professional. Potreban aktivni adapter sustava: BMW MOST na RCA.
- BMW serije 3 [E90, E91, E92, E93] (2005 -> 2013) - originalni autoradio BMW Business, Professional. Potreban aktivni adapter sustava: BMW MOST na RCA.
- BMW serije 5 [E60, E61] (2003 -> 2010) - originalni autoradio BMW Business, Professional. Potreban aktivni adapter sustava: BMW MOST na RCA.
- BMW serije 6 [E63, E64] (2004 -> 2010) - originalni autoradio BMW Business, Professional.
- BMW serije 7 [E65, E66] (2001 -> 2008) - originalni autoradio BMW Business, Professional.
- BMW Z4 [E89] (2009 -> 2016) - originalni autoradio BMW Business, Professional.
- BMW X1 [E84] (2009 -> 2015) - originalni autoradio BMW Business, Professional.
- BMW X5 [E70] (2007 -> 2013) - originalni autoradio BMW Business, Professional.
- BMW X6 [E71, E72] (2008 -> 2014) - originalni autoradio BMW Business, Professional. Potreban aktivni adapter sustava: BMW MOST na RCA.
- Mini [R55, R56, R57, R58, R59] (2006 -> 2015) - originalni autoradio BMW Business, Professional.
CAN Bus informacije
Priključci i napajanje:

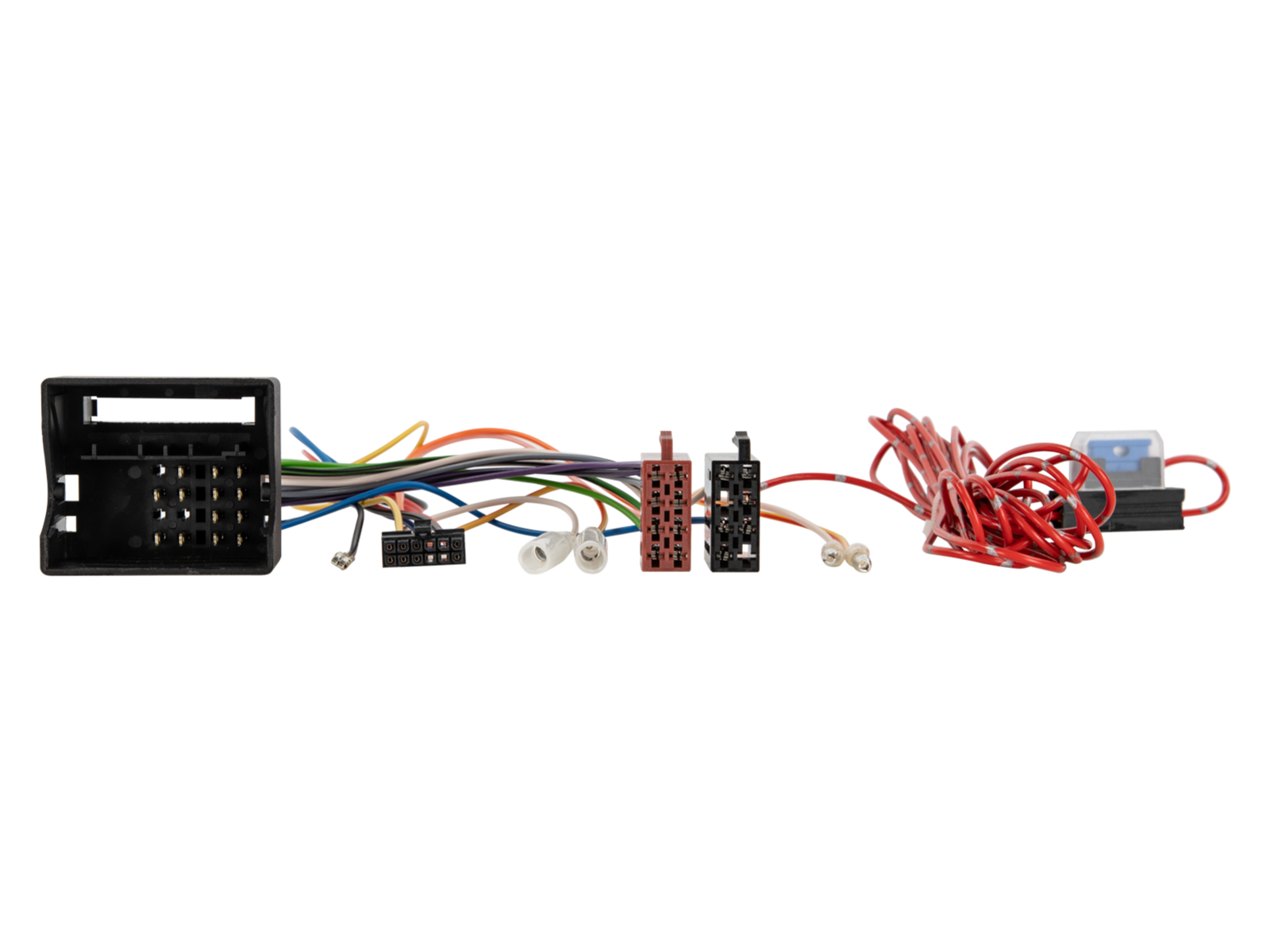

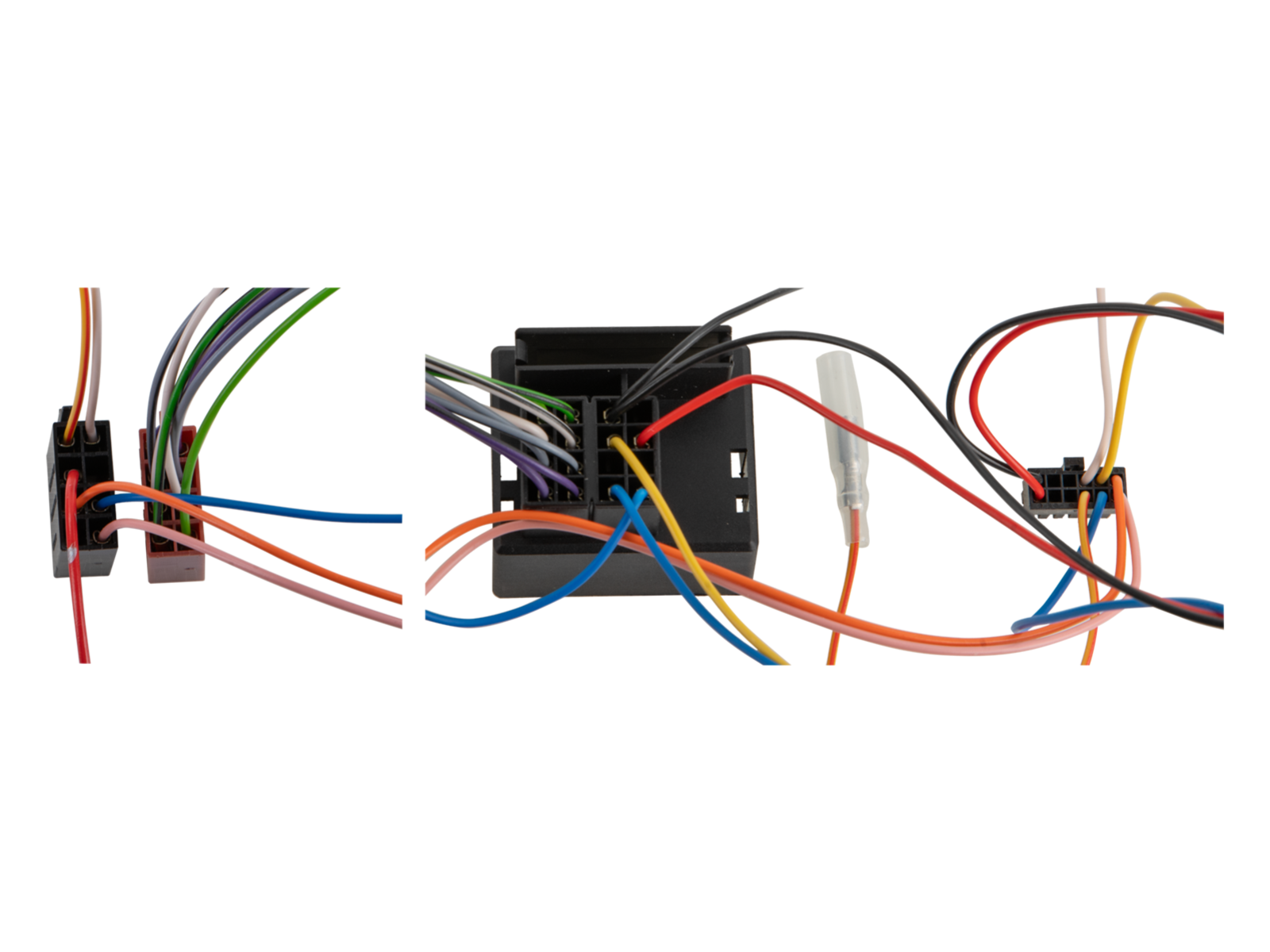

- Priključak: 40-pinski Quadlock BMW.
- Napajanje: +12 V stalna struja - slobodna crvena žica.
Postavke:
- Provjerite DIP prekidače na aftermarket autoradiju (HU).
Kompatibilnost s vozilima:
- Vozila s originalnim radiom Business/Professional.
- Vozila bez iDrive.
- Vozila bez OEM MOST pojačala.
Vozila s OEM MOST pojačalom:
- Potreban aktivni adapter sustava: BMW MOST na RCA.
Vozila sa senzorima za parkiranje (PDC):
- Adapter SWC CAN Bus sa senzorima za parkiranje (PDC).
- Spajanje SWC zvučnika PDC:
- Pin 5: crvena žica.
- Pin 11: crna žica.
Upozorenja:
- Zvukovna upozorenja trenutno nisu podržana.
- Dodatna podrška za upozorenja: Chimes Interface BMW/Citroen/Peugeot/Fiat/Ford/Volvo.
Dijagnostička LED indikacija:
- Plavo treptanje: u tijeku pretraživanje CAN Bus signala.
- Plavo svjetlo: CAN Bus aktivan.
- Crveno svjetlo: aktivna +12 V struja paljenja.
Važne dodatne informacije
- Namijenjeno za aftermarket autoradija Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
- Za potpunu aktivaciju adaptera potrebno je naručiti spojni kabel za određenu marku autoradija.
Opće upute za instalaciju
Provjera prije montaže:
- Provjerite sve funkcije upravljanja i postavke vozila s originalnom OEM glavnom jedinicom.
- Odspojite originalni radio (OEM HU) bez napona.
- Provjerite sve spojeve sučelja, jesu li ispravno povezani - bez napona.
Povezivanje i redoslijed spajanja:
- Provjerite postavke i HW konfiguraciju sučelja - bez napona.
- Provjerite konfiguraciju spojnog kabela s HU - bez napona.
- Povežite kabel s HU prema uputama za aftermarket uređaj.
- Povežite ostale žice prema uputama za uređaj.
- Povežite cijelu instalaciju s vozilom - glavni napajački spoj spojite kao posljednji.
- Provedite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili uputama.
- Konfigurirajte aftermarket HU (npr. upravljanje s volana, kamera, handsfree, napajanje antene).
- Provedite funkcionalni test upravljanja s volana i komunikacije s vozilom.
Promjena konfiguracije sučelja i HU kabela:
- Sve promjene provodite bez napona.
- Ponovite korake 5 do 8 navedene iznad.
U slučaju kvara sučelja ili sustava vozila:
- Ponovno instalirajte originalni OEM HU.
- Pokrenite originalnu jedinicu.
- Izazovite isključenje CAN Bus sustava.
- Provjerite HW konfiguraciju sučelja.
- Nakon isključenja CAN Bus ponovite korake 5 i 6 navedene iznad.
Pri prilagodbama spajanja ili vođenju kabliranja:
- Spajanje i prilagodbe smije provoditi samo stručno osposobljeno osoblje.
- Sve promjene moraju biti prije spajanja provjerene u smislu odobrenja od strane proizvođača ili utjecaja na jamstvo vozila.
- Sve promjene moraju biti prije spajanja provjerene mjerenjem i usporedbom sa shemom spajanja vozila.
- Prilagodbe izvodite na vlastitu odgovornost, bez jamstva za funkcionalnost.
- Prilagodbe se izvode na vlastiti rizik, bez garancije isključenja oštećenja vozila, uređaja ili sučelja.
- Prilagodbe unaprijed postavljene kabliranja mogu dovesti do gubitka jamstva proizvoda.
| Broj kataloga | 42A-1024-009-0 |
| Linkovi | Službena web stranica |
