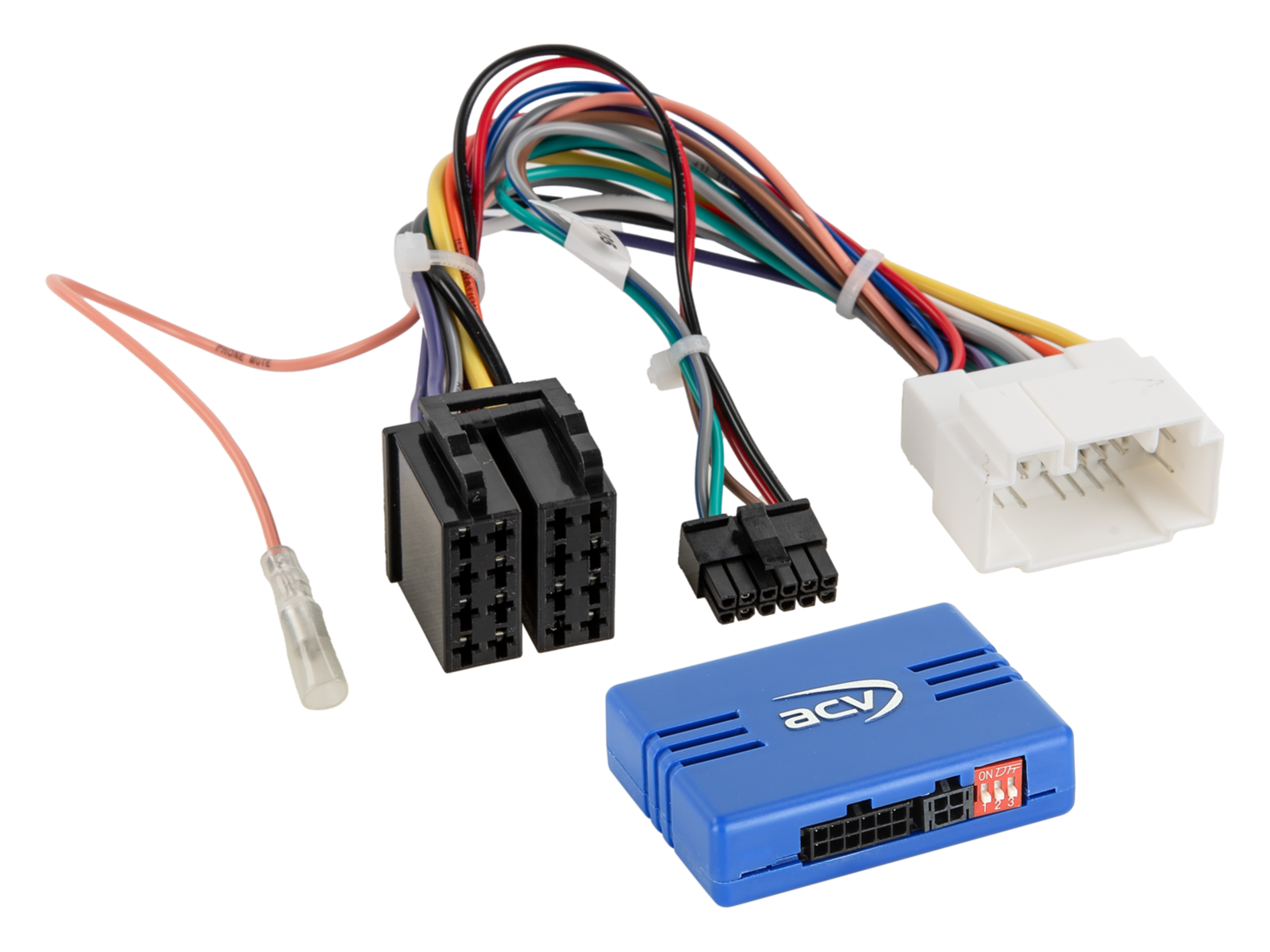

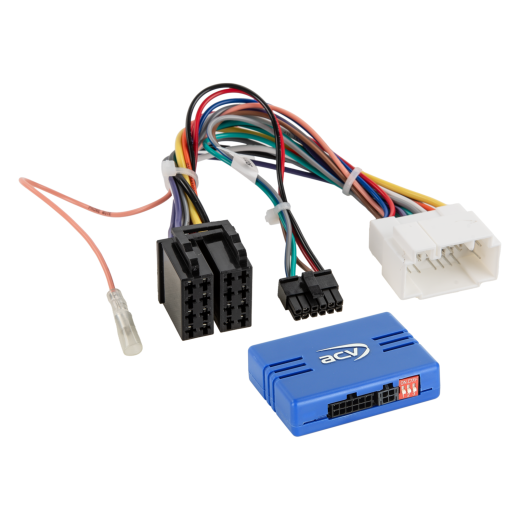

Adapter za upravljanje tipkama na volanu za Fiat / Opel / Suzuki ACV SWC 42A-1292-001-0
Adapter za volan za Fiat Sedici (FY) (06/06->08/09, 08/09->10/14), Opel Agila B (HB) (04/08->12/14), Suzuki Dzire (08->10), Grand Vitara (JT) (10/05->09/08, 09/08->12/12), Kizashi (FR) (10/10->08/15), Ritz (09->11), Splash (EX) (04/08->05/12), Swift (MZ/EZ) (05/05->08/10, 01/08->09/10) i SX4 (EY/GY) (06/06->01/10, 09/09->12/14)
Više o proizvodu
Više o proizvodu
Adapter za upravljanje tipkama na volanu za Fiat / Opel / Suzuki ACV SWC 42A-1292-001-0
Zadržite originalne funkcije upravljanja autoradija s volana prilikom zamjene originalnog radija s aftermarket jedinicom. Ovisno o opremi vozila, rasponu funkcija i softveru novo instaliranog autoradija, može doći do ograničenja ili zamjene nekih funkcija drugima. Usporedite priključke kabela s priključcima u vašem vozilu i osigurajte da odgovaraju tehnički i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradija. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravno funkcioniranje upravljanja s volana (SWC).
Napravljeno za automobile
- Fiat Sedici FY 2006 -> 2009 - originalni autoradio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 ili Panasonic OEM navigacija.
- Fiat Sedici FY 2009 -> 2014 - originalni autoradio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 ili Panasonic OEM navigacija.
- Opel Agila B H-B 2008 -> 2014 - originalni autoradio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 ili Panasonic OEM navigacija.
- Suzuki Dzire 2008 -> 2010 - originalni autoradio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 ili Panasonic OEM navigacija.
- Suzuki Grand Vitara JT 2005 -> 2008 - originalni autoradio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 ili Panasonic OEM navigacija.
- Suzuki Grand Vitara JT 2008 -> 2012 - originalni autoradio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 ili Panasonic OEM navigacija.
- Suzuki Kizashi FR 2010 -> 2015 - originalni autoradio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 ili Panasonic OEM navigacija.
- Suzuki Ritz 2009 -> 2011 - originalni autoradio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 ili Panasonic OEM navigacija.
- Suzuki Splash EX 2008 -> 2012 - originalni autoradio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 ili Panasonic OEM navigacija.
- Suzuki Swift MZ/EZ 2005 -> 2010 - originalni autoradio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 ili Panasonic OEM navigacija.
- Suzuki Swift MZ/EZ 2008 -> 2010 - originalni autoradio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 ili Panasonic OEM navigacija.
- Suzuki SX4 EY/GY 2006 -> 2010 - originalni autoradio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 ili Panasonic OEM navigacija.
- Suzuki SX4 EY/GY 2009 -> 2014 - originalni autoradio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 ili Panasonic OEM navigacija.
Informacije o CAN Bus
Konektori i napajanje:
- Konektor: 20pin Suzuki.
Postavke:
- Provjerite DIP prekidače prema uputama (BDA).
Dijagnostička LED indikacija:
- Plavo svjetlo: sučelje aktivno, +12V napajanje prisutno.
- Crveno svjetlo: detektiran pritisak tipke za upravljanje na volanu.
Važne dodatne informacije
- Napravljeno za aftermarket autoradija Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
- Za potpunu aktivaciju adaptera potrebno je naručiti priključni kabel za određenu marku autoradija.
Opće upute za instalaciju
Provjera prije montaže:
- Provjerite sve funkcije upravljanja i postavke vozila s originalnom OEM glavnom jedinicom.
- Odspojite originalni radio (OEM HU) bez napajanja.
- Provjerite sve spojeve sučelja, jesu li pravilno spojeni – bez napajanja.
Povezivanje i redoslijed spajanja:
- Provjerite postavke i HW konfiguraciju sučelja – bez napajanja.
- Provjerite konfiguraciju priključnog kabela na HU – bez napajanja.
- Povežite kabel na HU prema uputama za aftermarket uređaj.
- Povežite ostale vodiče prema uputama za uređaj.
- Povežite cijelu instalaciju s vozilom – glavni naponski spoj spojite kao posljednji.
- Provedite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili uputama.
- Konfigurirajte aftermarket HU (npr. upravljanje s volana, kamera, handsfree, napajanje antene).
- Provedite funkcionalni test upravljanja s volana i komunikacije s vozilom.
Promjena konfiguracije sučelja i HU kabela:
- Sve promjene provodite bez napajanja.
- Ponovite korake 5 do 8 navedene gore.
U slučaju kvara sučelja ili sustava vozila:
- Ponovno instalirajte originalni OEM HU.
- Pokrenite originalnu jedinicu.
- Izazovite isključivanje CAN Bus sustava.
- Provjerite HW konfiguraciju sučelja.
- Nakon isključenja CAN Bus ponovite korake 5 i 6 navedene gore.
Prilikom izmjena priključaka ili vođenja kablova:
- Spajanje i izmjene smije provoditi samo stručno osposobljeno osoblje.
- Sve izmjene moraju biti provjerene s aspekta odobrenja proizvođača ili utjecaja na garanciju vozila prije spajanja.
- Sve izmjene moraju biti provjerene mjerenjem i usporedbom s dijagramom ožičenja vozila prije spajanja.
- Izmjene provodite na vlastitu odgovornost, bez jamstva na funkcionalnost.
- Izmjene se provode na vlastiti rizik, bez garancije isključenja štete vozilu, uređaju ili sučelju.
- Izmjene unaprijed montirane kabelske mreže mogu dovesti do gubitka jamstva proizvoda.
| Broj kataloga | 42A-1292-001-0 |
| Linkovi | Službena web stranica |
