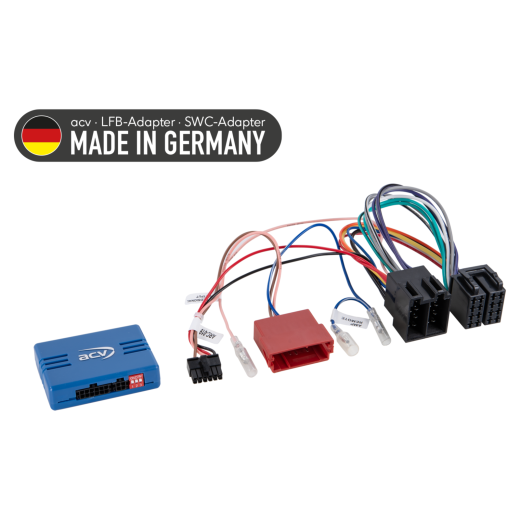

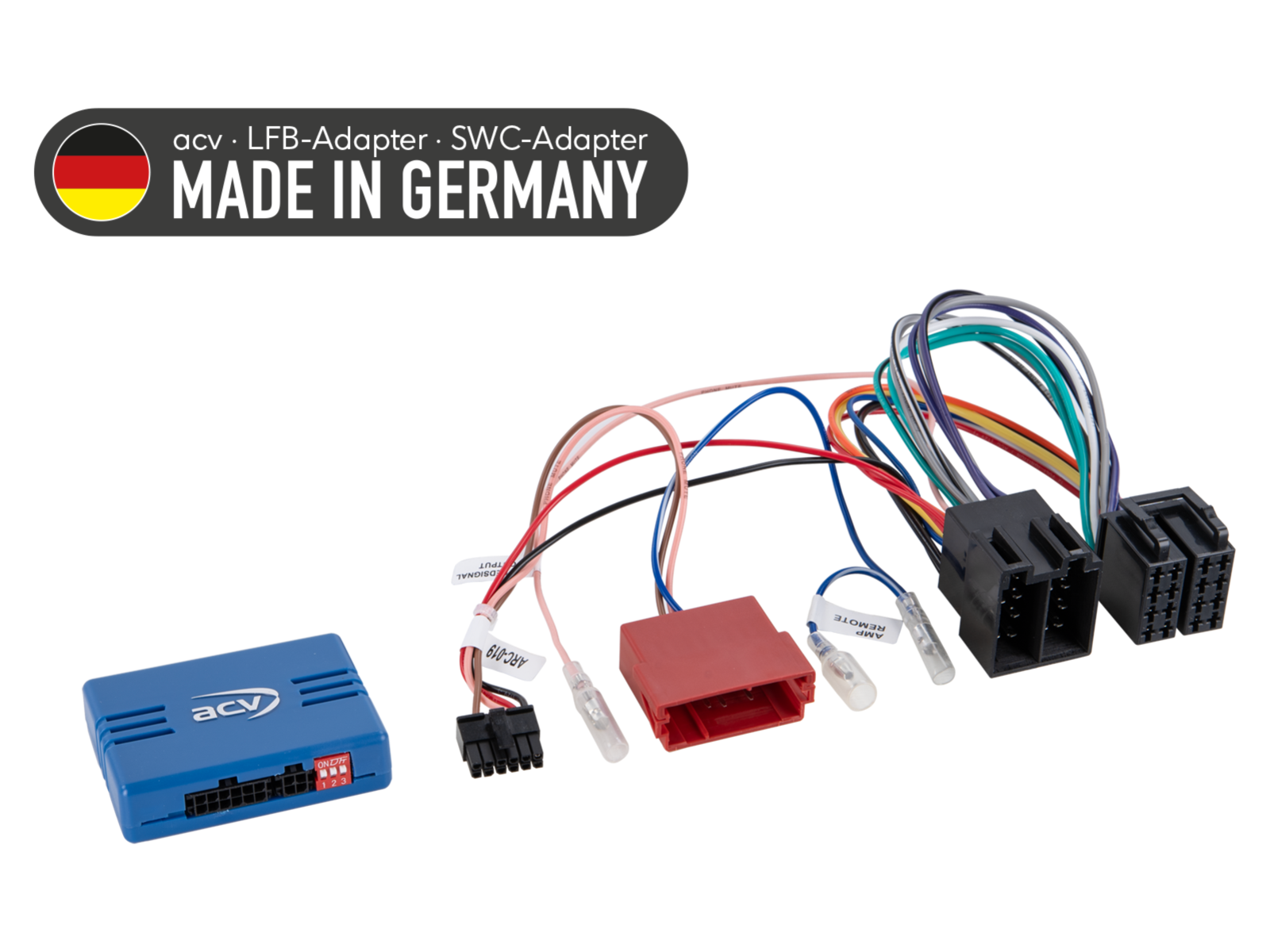

Adapter za upravljanje tipkama na volanu za Hyundai / Kia ACV SWC 42A-1180-002-0

Budite prvi koji će recenzirati ovaj proizvod

Adapter za volan za Hyundai i10 [PA] (08->13), i20 [PB] (09->14), i30 [FD/FDH] (07->10), ix20 [JC] (10->19), Santa Fé [CM] (10->12), Sonata [NF] (08->10), Kia Carens [BK] (06->13), Cerato (09->13), Carnival [VQ] (06->09), Cee'd [ED] (09->13), Pro-Ceed [ED] (09->12), Sorento [JC] (06->09), Sorento [XM] (09->12), Soul [AM] (09->14), Venga [YN/YNS] (10->19)
Više o proizvodu

Pomoći ćemo vam s kupnjom.

Koristite našu podadna
Robu nam možete vratiti u roku od 14 dana
Isprobajte proizvod u našoj trgovini

Opis i parametri
Ocjena0
Kategorija

Adapter za upravljanje tipkama na volanu za Hyundai / Kia ACV SWC 42A-1180-002-0

Zadržite originalne funkcije upravljanja autoradija s volana prilikom zamjene originalnog radija s aftermarket jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradija, može doći do ograničenja ili zamjene nekih funkcija drugima. Usporedite prikazane konektore kabliranja s konektorima u vašem vozilu i uvjerite se da odgovaraju tehnički i vizualno. Provjerite je li originalno instaliran neki od navedenih OEM autoradija. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravno funkcioniranje upravljanja s volana (SWC).

Namijenjeno za automobile

Hyundai i10 (PA) (10/2008 -> 10/2013)
Hyundai i20 (PB) (04/2009 -> 11/2014)
Hyundai i30 (FD/FDH) (09/2007 -> 10/2010)
Hyundai ix20 (JC) (11/2010 -> 07/2019)
Hyundai Santa Fé (CM) (01/2010 -> 09/2012)
Hyundai Sonata (NF) (08/2008 -> 03/2010)

Kia Carens (BK) (10/2006 -> 03/2013)
Kia Cerato (2009 -> 2013)
Kia Carnival (VQ) (06/2006 -> 12/2009)
Kia Cee'd (ED) (10/2009 -> 03/2013)
Kia Pro-Ceed (ED) (10/2009 -> 06/2012)
Kia Sorento (JC) (07/2006 -> 09/2009)
Kia Sorento (XM) (10/2009 -> 10/2012)
Kia Soul (AM) (02/2009 -> 03/2014)
Kia Venga (YN/YNS) (02/2010 -> 08/2019)

Tehničke informacije

Analogno povezivanje.
Konektor: ISO / Mini ISO.
Za vozila na rubu godine proizvodnje > stavka: 42a-1180-00c s kabliranjem ISO/Mini ISO i 24Pin/18Pin.
Podrška za OEM pojačivački sustav analog (opcionalno): adapter aktivnog sustava ISO>ISO > stavka: 13-1190-50.
Plavo-bijela žica: +12V daljinsko uključivanje pojačala (Amp Remote).

Signali na slobodnim žicama

SWC – upravljanje s volana.

Dijagnostička LED indikacija

Plava stalna svjetlost: sučelje aktivno, prisutno +12V napajanje s paljenja.
Crvena svjetlost: prepoznata funkcija tipke za upravljanje na volanu.

Važne dodatne informacije

Namijenjeno za aftermarket autoradija Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
Za punu aktivaciju adaptera potrebno je naručiti povezni kabel za određenu marku autoradija.

Opće smjernice za instalaciju

Provjera prije montaže:

Provjerite sve funkcije upravljanja i postavke vozila s originalnom OEM glavnom jedinicom.
Isključite originalni radio (OEM HU) bez napona.
Provjerite sve spojeve sučelja jesu li ispravno spojeni - bez napona.

Povezivanje i redoslijed spajanja:

Provjerite postavke i HW konfiguraciju sučelja - bez napona.
Provjerite konfiguraciju priključnog kabela za HU - bez napona.
Povežite kabel s HU prema uputama za aftermarket uređaj.
Povežite ostale žice prema uputama za uređaj.
Spojite cijelu instalaciju s vozilom - glavni napojni spoj priključite kao zadnji.
Provedite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili uputama.
Konfigurirajte aftermarket HU (npr. upravljanje s volana, kamera, handsfree, napajanje antene).
Provedite funkcionalni test upravljanja s volana i komunikacije s vozilom.

Promjena konfiguracije sučelja i HU kabela:

Sve promjene provodite bez napona.
Ponovite korake 5 do 8 navedene gore.

U slučaju kvara sučelja ili sustava vozila:

Ponovno instalirajte originalni OEM HU.
Pokrenite originalnu jedinicu.
Izazovite isključenje CAN Bus sustava.
Provjerite HW konfiguraciju sučelja.
Nakon isključenja CAN Bus ponovite korake 5 i 6 navedene gore.

Prilikom izmjena spojeva ili vođenja kabliranja:

Spojeve i izmjene smije provoditi samo stručno osposobljeno osoblje.
Sve promjene moraju biti provjerene s obzirom na odobrenje proizvođača ili utjecaj na jamstvo vozila.
Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom spojeva vozila.
Izmjene provodite na vlastitu odgovornost, bez jamstva za funkcionalnost.
Izmjene se provode na vlastiti rizik, bez jamstva isključenja štete na vozilu, uređaju ili sučelju.
Izmjene unaprijed ožičenih kablova mogu dovesti do gubitka jamstva proizvoda.
