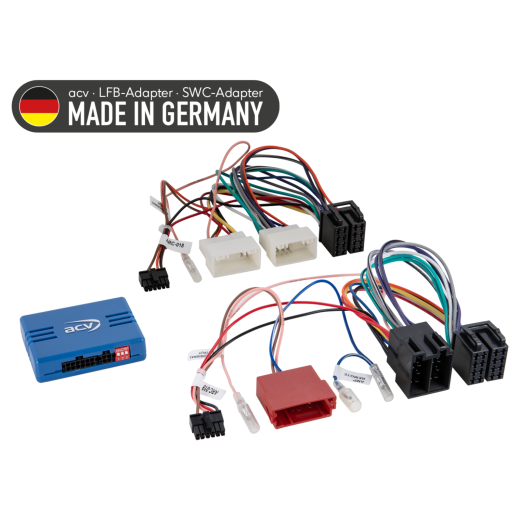

Adapter za upravljanje tipkama na volanu za Hyundai / Kia ACV SWC 42A-1180-00C-0

Budite prvi koji će recenzirati ovaj proizvod
adapter za volan za Hyundai Azera (11->17), Elantra (11->15), Genesis (BK) (11/10->03/13, 03/13->10/13), H1 (TQ) (07/08->08/18, 09/19->07/20), i10 (PA) (10/08->12/10, 01/11->10/13), i10 (IA) (11/13->12/16, 01/17->12/19), i20 (PB) (04/09->06/12, 07/12->11/14), i20 (GB) (12/14->06/18, 07/18->09/20), i30 (FD/FDH) (09/07->10/10, 08/10->08/12), i30 (GD/GDH) (03/12->05/15), i40 (VF) (09/11->05/15, 05/15->08/18, 10/18->07/19), i45 (09->14), i800 (07->21), ix20 (JC) (11/10->07/15, 08/15->07/19), ix35 (EL) (03/10->07/15), ix45 (13->18), Santa Fé (CM) (01/10->09/12), Santa-Fe (DM) (10/12->11/15, 12/15->08/18), Sonata (NF) (08/08->03/10), Sonata (YF) (11->14), Tucson (10->15, TL 07/15->07/18, 07/18->12/20) a Kia Carens (BK) (10/06->03/13), Carnival (VQ) (06/06->12/09), Cee'd (ED) (10/09->03/13), Cee'd (JD) (06/12->09/15), Forte (12->16), Optima (TF) (06/12->10/13, 10/13->10/15), Picanto (TA) (09/11->04/15, 04/15->03/17), Pro-Ceed (ED) (10/09->06/12), Pro-Cee'd (JD) (07/13->09/15), Rio (UB) (09/11->01/15), Soul (AM) (02/09->09/11, 09/11->03/14), Soul (PS) (03/14->11/16), Sorento (XM) (10/09->10/12, 10/12->03/15), Sportage (SL) (08/10->03/14, 03/14->01/16), Venga (YN/YNS) (02/10->01/15, 01/15->08/19)
Više o proizvodu
63,60 EUR
Broj kataloga: 42A-1180-00C-0
Pomoći ćemo vam s kupnjom.
  • Koristite našu podadna
  • Robu nam možete vratiti u roku od 14 dana
  • Isprobajte proizvod u našoj trgovini

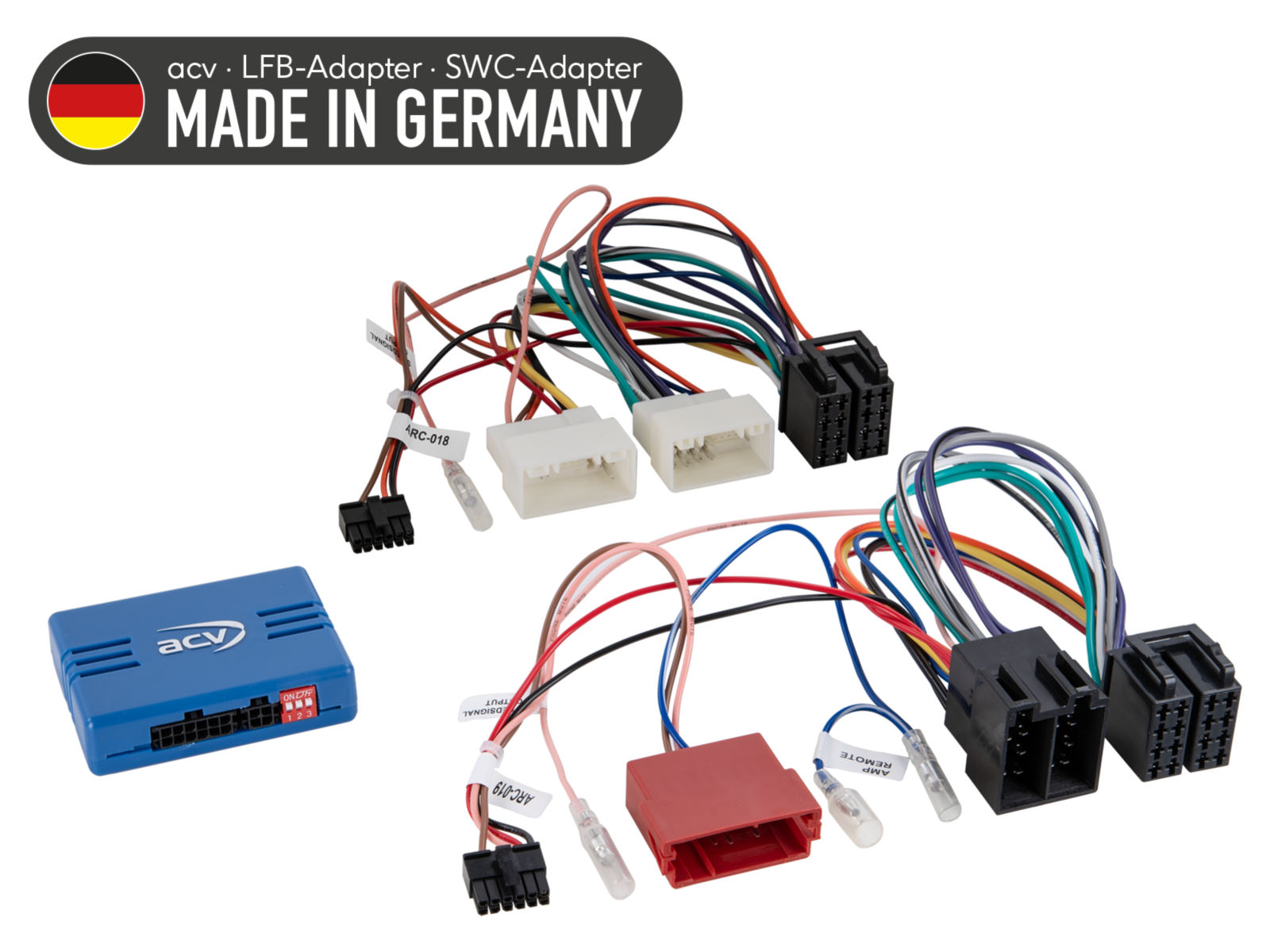

Adapter za upravljanje tipkama na volanu za Hyundai / Kia ACV SWC 42A-1180-00C-0

Adapter za upravljanje tipkama na volanu za Hyundai / Kia ACV SWC 42A-1180-00C-0

Sačuvajte izvorne funkcije upravljanja autoradiom s volana prilikom zamjene originalnog radija naknadno ugrađenom (aftermarket) jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradia, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da odgovaraju kako tehnički, tako i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradia. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravan rad upravljanja s volana (SWC).

Namijenjeno za automobile

  • Hyundai Azera (2011 -> 2017) - izvorni (OEM) radio.
  • Hyundai Elantra (2011 -> 2015) - izvorni (OEM) radio.
  • Hyundai Genesis (BK) (11/2010 -> 03/2013) - izvorni (OEM) radio.
  • Hyundai Genesis (BK) (03/2013 -> 10/2013) - izvorni (OEM) radio.
  • Hyundai H1 (TQ) (07/2008 -> 08/2018) - izvorni (OEM) radio.
  • Hyundai H1 (TQ) (09/2019 -> 07/2020) - izvorni (OEM) radio.
  • Hyundai i10 (PA) (10/2008 -> 12/2010) - izvorni (OEM) radio.
  • Hyundai i10 (PA) (01/2011 -> 10/2013) - izvorni (OEM) radio.
  • Hyundai i10 (IA) (11/2013 -> 12/2016) - izvorni (OEM) radio.
  • Hyundai i10 (IA) (01/2017 -> 12/2019) - izvorni (OEM) radio. Vozila 2016 > bez OEM navigacije.
  • Hyundai i20 (PB) (04/2009 -> 06/2012) - izvorni (OEM) radio.
  • Hyundai i20 (PB) (07/2012 -> 11/2014) - izvorni (OEM) radio.
  • Hyundai i20 (GB) (12/2014 -> 06/2018) - izvorni (OEM) radio.
  • Hyundai i20 (GB) (07/2018 -> 09/2020) - izvorni (OEM) radio. Vozila 2016 > bez OEM navigacije.
  • Hyundai i30 (FD/FDH) (09/2007 -> 10/2010) - izvorni (OEM) radio.
  • Hyundai i30 (FD/FDH) (08/2010 -> 08/2012) - izvorni (OEM) radio.
  • Hyundai i30 (GD/GDH) (03/2012 -> 05/2015) - izvorni (OEM) radio.
  • Hyundai i40 (VF) (09/2011 -> 05/2015) - izvorni (OEM) radio. Vozila 2016 > bez OEM navigacije.
  • Hyundai i40 (VF) (05/2015 -> 08/2018) - izvorni (OEM) radio. Vozila 2016 > bez OEM navigacije.
  • Hyundai i40 (VF) (10/2018 -> 07/2019) - izvorni (OEM) radio. Vozila 2016 > bez OEM navigacije.
  • Hyundai i45 (2009 -> 2014) - izvorni (OEM) radio.
  • Hyundai i800 (2007 -> 2021) - izvorni (OEM) radio. Vozila 2016 > bez OEM navigacije.
  • Hyundai ix20 (JC) (11/2010 -> 07/2015) - izvorni (OEM) radio.
  • Hyundai ix20 (JC) (08/2015 -> 07/2019) - izvorni (OEM) radio.
  • Hyundai ix35 (EL) (03/2010 -> 07/2015) - izvorni (OEM) radio.
  • Hyundai ix45 (2013 -> 2018) - izvorni (OEM) radio.
  • Hyundai Santa Fé (CM) (01/2010 -> 09/2012) - izvorni (OEM) radio.
  • Hyundai Santa-Fe (DM) (10/2012 -> 11/2015) - izvorni (OEM) radio. Vozila 2016 > bez OEM navigacije.
  • Hyundai Santa-Fe (DM) (12/2015 -> 08/2018) - izvorni (OEM) radio. Vozila 2016 > bez OEM navigacije.
  • Hyundai Sonata (NF) (08/2008 -> 03/2010) - izvorni (OEM) radio.
  • Hyundai Sonata (YF) (2011 -> 2014) - izvorni (OEM) radio.
  • Hyundai Tucson (2010 -> 2015) - izvorni (OEM) radio. Vozila 2016 > bez OEM navigacije.
  • Hyundai Tucson (TL) (07/2015 -> 07/2018) - izvorni (OEM) radio. Vozila 2016 > bez OEM navigacije.
  • Hyundai Tucson (TL) (07/2018 -> 12/2020) - izvorni (OEM) radio. Vozila 2016 > bez OEM navigacije.
  • Kia Carens (BK) (10/2006 -> 03/2013) - izvorni (OEM) radio.
  • Kia Carnival (VQ) (06/2006 -> 12/2009) - izvorni (OEM) radio.
  • Kia Cee'd (ED) (10/2009 -> 03/2013) - izvorni (OEM) radio.
  • Kia Cee'd (JD) (06/2012 -> 09/2015) - izvorni (OEM) radio.
  • Kia Forte (2012 -> 2016) - izvorni (OEM) radio.
  • Kia Optima (TF) (06/2012 -> 10/2013) - izvorni (OEM) radio.
  • Kia Optima (TF) (10/2013 -> 10/2015) - izvorni (OEM) radio.
  • Kia Picanto (TA) (09/2011 -> 04/2015) - izvorni (OEM) radio.
  • Kia Picanto (TA) (04/2015 -> 03/2017) - izvorni (OEM) radio.
  • Kia Pro-Ceed (ED) (10/2009 -> 06/2012) - izvorni (OEM) radio.
  • Kia Pro-Cee'd (JD) (07/2013 -> 09/2015) - izvorni (OEM) radio.
  • Kia Rio (UB) (09/2011 -> 01/2015) - izvorni (OEM) radio.
  • Kia Soul (AM) (02/2009 -> 09/2011) - izvorni (OEM) radio.
  • Kia Soul (AM) (09/2011 -> 03/2014) - izvorni (OEM) radio.
  • Kia Soul (PS) (03/2014 -> 11/2016) - izvorni (OEM) radio.
  • Kia Sorento (XM) (10/2009 -> 10/2012) - izvorni (OEM) radio.
  • Kia Sorento (XM) (10/2012 -> 03/2015) - izvorni (OEM) radio.
  • Kia Sportage (SL) (08/2010 -> 03/2014) - izvorni (OEM) radio.
  • Kia Sportage (SL) (03/2014 -> 01/2016) - izvorni (OEM) radio.
  • Kia Venga (YN/YNS) (02/2010 -> 01/2015) - izvorni (OEM) radio.
  • Kia Venga (YN/YNS) (01/2015 -> 08/2019) - izvorni (OEM) radio.

CAN Bus informacije

Konektori i napajanje:

  • Konektor: ISO / Mini ISO, 24 pin / 18 pin Hyundai.
  • Napajanje: +12 V stalno (Klemme 30, osigurači) – slobodni crveni vodič (kod vozila 2016 > može biti spojeno preko kleme 15 u kutiji osigurača).

Postavke:

  • Provjerite postavke DIP prekidača na aftermarket glavnoj jedinici (HU).

Kompatibilnost s vozilima:

  • Vozila bez OEM pojačala (CAN Bus upravljano).
  • Vozila s OEM pojačalom – analogno, opcionalno s adapterom ISO>ISO (oznaka: 13-1190-50).
  • Vozila s različitim rasporedom pinova i OEM navigacijom: prije spajanja provjerite povezivanje 24 pin / 18 pin kako biste izbjegli kvarove.

Dijagnostička LED indikacija:

  • Plavo svijetli: sučelje aktivno, +12 V kontakt prisutan.
  • Crveno svijetli: detektirana funkcija tipki na volanu.

Važne dodatne informacije

  • Namijenjeno za Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker aftermarket uređaje.
  • Za potpunu aktivaciju potrebno je naručiti odgovarajući spojni kabel za određenu marku autoradija.

Opće upute za ugradnju

Provjera prije ugradnje:

  1. Provjerite sve funkcije upravljanja i postavke vozila koristeći originalni OEM HU.
  2. Odspojite originalni radio (OEM HU) bez napona.
  3. Provjerite sve spojeve sučelja – bez napona.

Spajanje i redoslijed povezivanja:

  1. Postavite i provjerite HW konfiguraciju sučelja – bez napona.
  2. Provjerite konfiguraciju spojnog kabela prema HU – bez napona.
  3. Spojite kabel na HU prema uputama za aftermarket uređaj.
  4. Spojite ostale vodiče prema uputama uređaja.
  5. Spojite cijelu instalaciju na vozilo – glavno napajanje spojite posljednje.
  6. Izvršite softversku konfiguraciju sučelja prema opisu proizvoda ili priručniku.
  7. Konfigurirajte aftermarket HU (upravljanje na volanu, kamera, handsfree, napajanje antene itd.).
  8. Izvršite funkcionalni test upravljanja na volanu i komunikacije s vozilom.

Promjena konfiguracije:

  • Sve promjene izvodite bez napona.
  • Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara:

  • Ponovno instalirajte originalni OEM HU.
  • Pokrenite originalnu jedinicu.
  • Pokrenite isključivanje CAN Bus sustava.
  • Provjerite HW konfiguraciju sučelja.
  • Nakon isključivanja CAN Bus sustava ponovite korake 5 i 6 navedene gore.

Kod izmjena ožičenja:

  • Ugradnju i izmjene smije izvoditi samo stručno osposobljeno osoblje.
  • Sve izmjene moraju biti prije spajanja provjerene s obzirom na odobrenje proizvođača ili utjecaj na jamstvo vozila.
  • Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom ožičenja vozila.
  • Izmjene se izvode na vlastitu odgovornost bez jamstva funkcionalnosti.
  • Izmjene se izvode na vlastiti rizik bez jamstva protiv oštećenja vozila, uređaja ili sučelja.
  • Izmjena unaprijed instaliranog ožičenja može dovesti do gubitka jamstva proizvoda.
