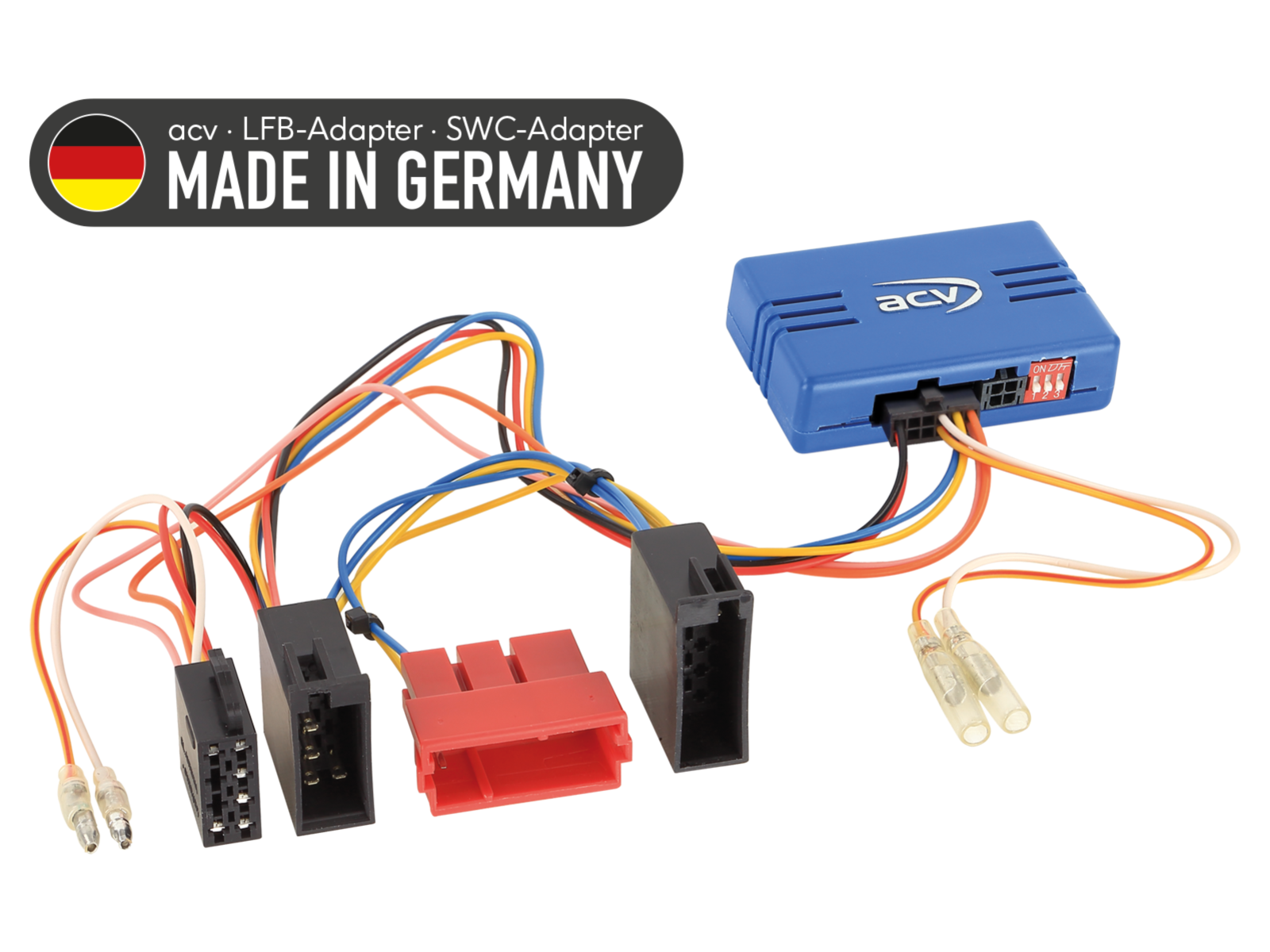

Adapter za upravljanje tipkama na volanu za Mercedes ACV SWC 42A-1190-001-0

Budite prvi koji će recenzirati ovaj proizvod
adapter za volan za Mercedes A-class (W169) (10/04->04/12), A-class (C169) (11/04->07/11), B-class (T245) (06/05->06/11), C-class (W203) (03/00->01/05), CLK-class (C208) (07/99->03/03), CLK-class (C209) (03/02->05/05), E-class (W210) (06/99->12/02), SL-class (R230) (08/01->02/06), SLR (C199) (12/03->12/09), Sprinter (W906) (04/06->08/13, 08/13->05/18), Vito/Viano (W639) (07/03->08/10, 09/10->03/14), Vito (W447) (10/14->02/19, 05/19->01/24), VW Crafter I (2EC/2EK/2F) (03/06->07/11, 07/11->11/16)
Više o proizvodu
95,60 EUR
Broj kataloga: 42A-1190-001-0
Pomoći ćemo vam s kupnjom.
  • Koristite našu podadna
  • Robu nam možete vratiti u roku od 14 dana
  • Isprobajte proizvod u našoj trgovini
Adapter za upravljanje tipkama na volanu za Mercedes ACV SWC 42A-1190-001-0
  • Adapter za upravljanje tipkama na volanu za Mercedes ACV SWC 42A-1190-001-0
  • Adapter za upravljanje tipkama na volanu za Mercedes ACV SWC 42A-1190-001-0
  • Adapter za upravljanje tipkama na volanu za Mercedes ACV SWC 42A-1190-001-0

Adapter za upravljanje tipkama na volanu za Mercedes ACV SWC 42A-1190-001-0

Sačuvajte izvorne funkcije upravljanja autoradiom s volana prilikom zamjene originalnog radija naknadno ugrađenom (aftermarket) jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradia, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da odgovaraju kako tehnički, tako i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradia. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravan rad upravljanja s volana (SWC).

Namijenjeno za automobile

  • Mercedes A-class (W169) (10/2004 -> 04/2012) - originalni autoradio OEM.
  • Mercedes A-class (C169) (11/2004 -> 07/2011) - originalni autoradio OEM.
  • Mercedes B-class (T245) (06/2005 -> 06/2011) - originalni autoradio OEM.
  • Mercedes C-class (W203) (03/2000 -> 01/2005) - originalni autoradio OEM.
  • Mercedes CLK-class (C208) (07/1999 -> 03/2003) - originalni autoradio OEM.
  • Mercedes CLK-class (C209) (03/2002 -> 05/2005) - originalni autoradio OEM.
  • Mercedes E-class (W210) (06/1999 -> 12/2002) - originalni autoradio OEM.
  • Mercedes SL-class (R230) (08/2001 -> 02/2006) - originalni autoradio OEM.
  • Mercedes SLR (C199) (12/2003 -> 12/2009) - originalni autoradio OEM.
  • Mercedes Sprinter (W906) (04/2006 -> 08/2013) - originalni autoradio OEM.
  • Mercedes Sprinter (W906) (08/2013 -> 05/2018) - originalni autoradio OEM.
  • Mercedes Vito/Viano (W639) (07/2003 -> 08/2010) - originalni autoradio OEM.
  • Mercedes Vito/Viano (W639) (09/2010 -> 03/2014) - originalni autoradio OEM.
  • Mercedes Vito (W447) (10/2014 -> 02/2019) - originalni autoradio OEM. Vozila s odspajanjem stalnog napajanja +12V priključak 30 — spojiti na kutiju s osiguračima.
  • Mercedes Vito (W447) (05/2019 -> 01/2024) - originalni autoradio OEM. Vozila s odspajanjem stalnog napajanja +12V priključak 30 — spojiti na kutiju s osiguračima.
  • VW Crafter I (2EC/2EK/2F) (03/2006 -> 07/2011) - originalni autoradio OEM.
  • VW Crafter I (2EC/2EK/2F) (07/2011 -> 11/2016) - originalni autoradio OEM.

CAN Bus informacije

Konektori i napajanje:

  • Konektor: ISO / 10 Pin ISO / Mini ISO Mercedes-Benz.

Postavke:

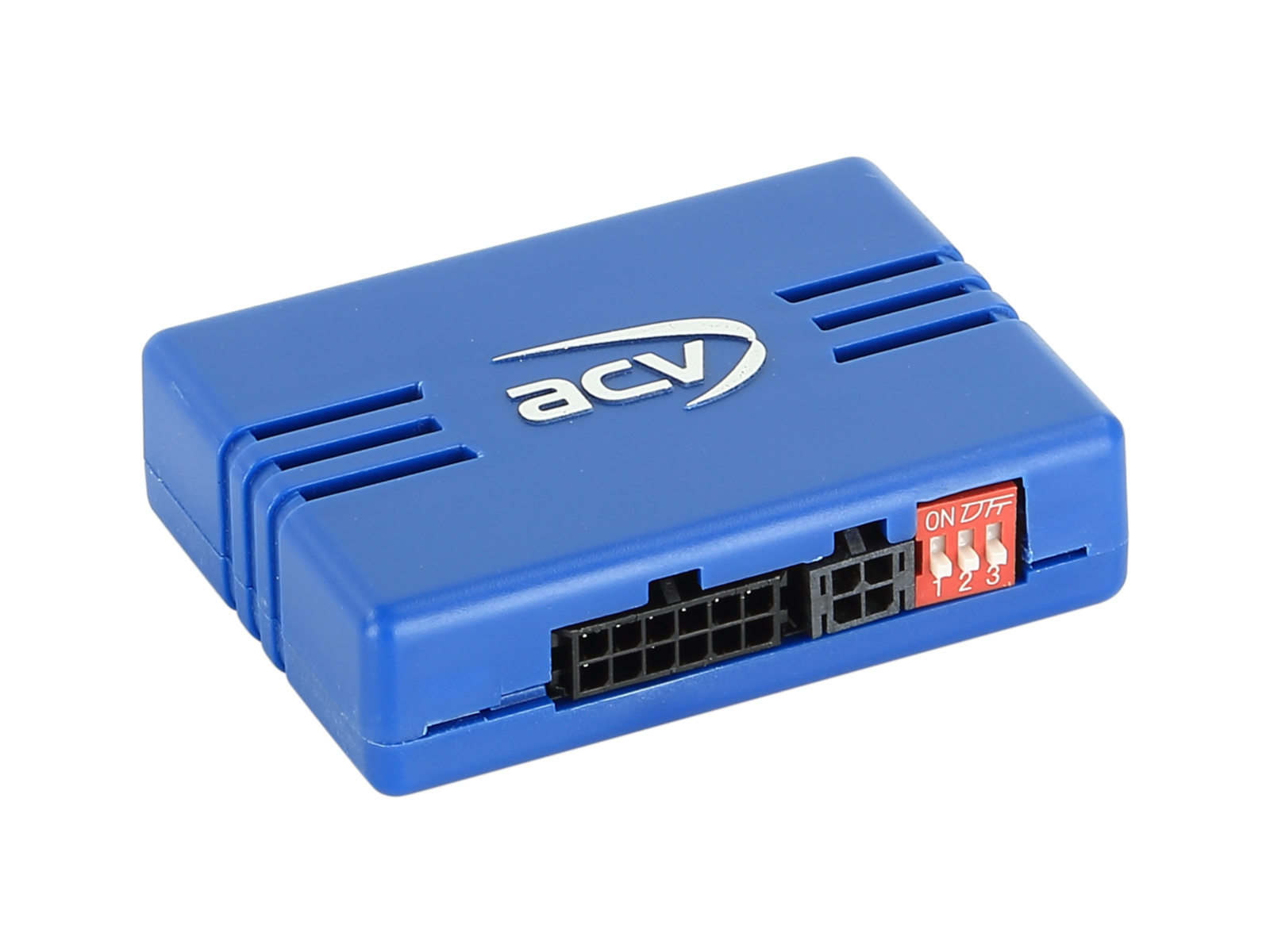

  • Provjerite postavke DIP prekidača na aftermarket glavnoj jedinici (HU).

Kompatibilnost s vozilima:

  • Mercedes-Benz vozila s Audio 5 / Audio 10 1-DIN OEM HU.
  • Mercedes-Benz vozila s Audio 30 APS 1-DIN OEM navigacijom.
  • Mercedes-Benz vozila s Comand 2.0 OEM navigacijom.
  • VW Crafter vozila s RCD 2001 1-DIN OEM HU.
  • Mercedes-Benz / VW vozila s otvorenom instrument pločom — po potrebi kodirati na OEM HU.
  • Vozila s različitim povezivanjem unutarnjeg CAN Bus sustava — provjerite ožičenje prema uputama.
  • Vozila s OEM pojačalom bez optičkog B2B sustava: potreban aktivni adapter ISO>ISO (oznaka: 13-1190-50).

Dijagnostička LED indikacija:

  • Plavo svijetli: sučelje aktivno, +12 V kontakt prisutan.
  • Crveno svijetli: detektirana funkcija tipki na volanu.

Važne dodatne informacije

  • Namijenjeno za Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker aftermarket uređaje.
  • Za potpunu aktivaciju potrebno je naručiti odgovarajući spojni kabel za određenu marku autoradija.

Opće upute za ugradnju

Provjera prije ugradnje:

  1. Provjerite sve funkcije upravljanja i postavke vozila koristeći originalni OEM HU.
  2. Odspojite originalni radio (OEM HU) bez napona.
  3. Provjerite sve spojeve sučelja – bez napona.

Spajanje i redoslijed povezivanja:

  1. Postavite i provjerite HW konfiguraciju sučelja – bez napona.
  2. Provjerite konfiguraciju spojnog kabela prema HU – bez napona.
  3. Spojite kabel na HU prema uputama za aftermarket uređaj.
  4. Spojite ostale vodiče prema uputama uređaja.
  5. Spojite cijelu instalaciju na vozilo – glavno napajanje spojite posljednje.
  6. Izvršite softversku konfiguraciju sučelja prema opisu proizvoda ili priručniku.
  7. Konfigurirajte aftermarket HU (upravljanje na volanu, kamera, handsfree, napajanje antene itd.).
  8. Izvršite funkcionalni test upravljanja na volanu i komunikacije s vozilom.

Promjena konfiguracije:

  • Sve promjene izvodite bez napona.
  • Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara:

  • Ponovno instalirajte originalni OEM HU.
  • Pokrenite originalnu jedinicu.
  • Pokrenite isključivanje CAN Bus sustava.
  • Provjerite HW konfiguraciju sučelja.
  • Nakon isključivanja CAN Bus sustava ponovite korake 5 i 6 navedene gore.

Kod izmjena ožičenja:

  • Ugradnju i izmjene smije izvoditi samo stručno osposobljeno osoblje.
  • Sve izmjene moraju biti prije spajanja provjerene s obzirom na odobrenje proizvođača ili utjecaj na jamstvo vozila.
  • Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom ožičenja vozila.
  • Izmjene se izvode na vlastitu odgovornost bez jamstva funkcionalnosti.
  • Izmjene se izvode na vlastiti rizik bez jamstva protiv oštećenja vozila, uređaja ili sučelja.
  • Izmjena unaprijed instaliranog ožičenja može dovesti do gubitka jamstva proizvoda.
