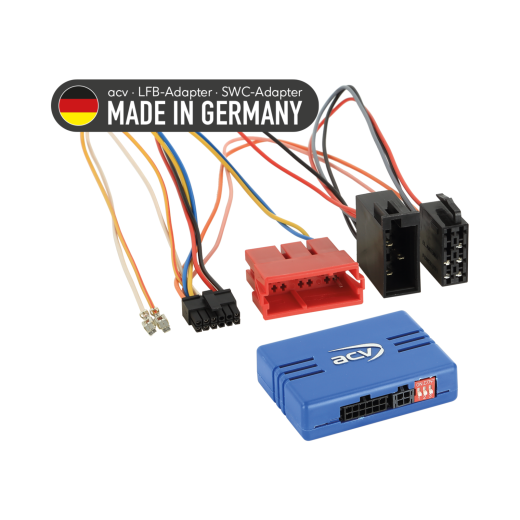

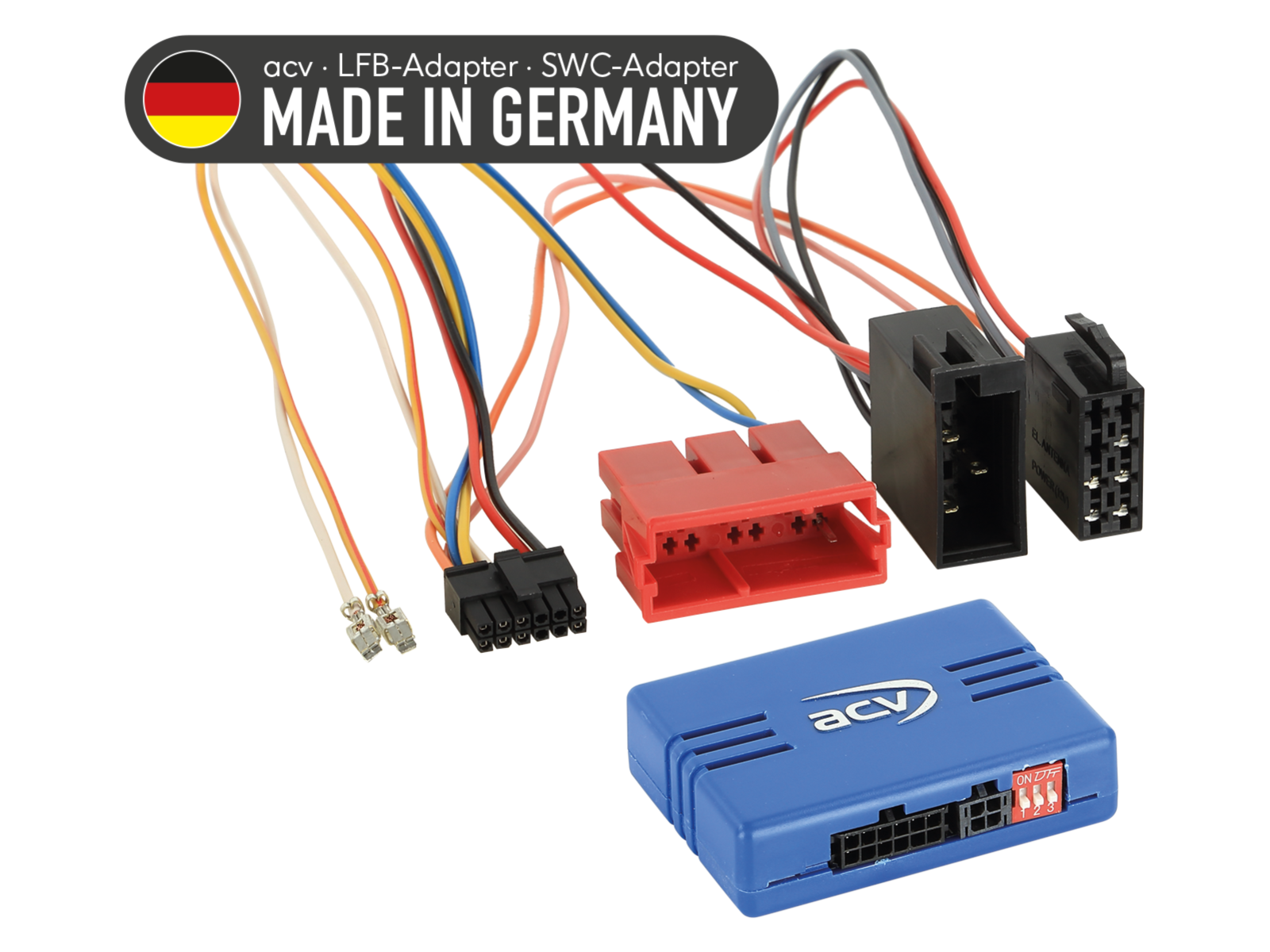

Adapter za upravljanje tipkama na volanu za Porsche ACV SWC 42A-1323-000-0
Adapter za volan za Porsche 911 (997) (07/04->08/09), Boxster (987) (10/04->01/09), Cayenne (9PA/955) (09/02->12/06) i Cayman (987C) (11/05->01/09)
Više o proizvodu
Više o proizvodu
Adapter za upravljanje tipkama na volanu za Porsche ACV SWC 42A-1323-000-0
Zadržite originalne funkcije upravljanja autoradija s volana prilikom zamjene originalnog radija aftermarket jedinicom. Usporedite prikazane konektore sa konektorima u vašem vozilu i provjerite odgovaraju li tehnički i vizualno. Provjerite je li prvotno instaliran neki od navedenih OEM autoradija. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravno funkcioniranje upravljanja s volana (SWC).
Namijenjeno za automobile
- Porsche 911 (997) 07/2004 -> 08/2009 - originalni autoradio PCM 2.0 / PCM 2.1 / CDR23 / CDR24, OEM zvučni sustav MOST ili Mini ISO žuti, eventualno ISO konektor zvučnika (+12V Amp Remote 0,75 mm² crno/crveni u ISO napojnom konektoru).
- Porsche Boxster (987) 10/2004 -> 01/2009 - originalni autoradio PCM 2.0 / PCM 2.1 / CDR23 / CDR24, OEM zvučni sustav MOST ili Mini ISO žuti, eventualno ISO konektor zvučnika (+12V Amp Remote 0,75 mm² crno/crveni u ISO napojnom konektoru).
- Porsche Cayenne (9PA/955) 09/2002 -> 12/2006 - originalni autoradio PCM 2.0 / PCM 2.1 / CDR23 / CDR24, OEM zvučni sustav MOST ili Mini ISO žuti, eventualno ISO konektor zvučnika (+12V Amp Remote 0,75 mm² crno/crveni u ISO napojnom konektoru).
- Porsche Cayman (987C) 11/2005 -> 01/2009 - originalni autoradio PCM 2.0 / PCM 2.1 / CDR23 / CDR24, OEM zvučni sustav MOST ili Mini ISO žuti, eventualno ISO konektor zvučnika (+12V Amp Remote 0,75 mm² crno/crveni u ISO napojnom konektoru).
CAN Bus informacije
Konektori i napajanje:
- ISO / Mini ISO konektor Porsche.
- Za vozila s MOST OEM zvučnim sustavom: Aktivni sistemski adapter Mercedes/Porsche MOST → CINCH.
- Za vozila s Mini ISO žutim OEM zvučnim sustavom: Aktivni sistemski adapter Audi 2/4 kanal Mini ISO → ISO.
- Za OEM sustav s ISO konektorom zvučnika: +12 V Amp Remote (0,75 mm² crno/crveni) u ISO napojnom konektoru.
Postavke:
- Provjerite DIP prekidače prema tipu aftermarket autoradija.
- Podržava OEM jedinice PCM 2.0, PCM 2.1, CDR23, CDR24.
Dijagnostička LED indikacija:
- Ružičasti vodič: +12V paljenje (Klemme 15) max. 1,5A.
- Narančasti vodič: +12V osvjetljenje (Klemme 58) max. 0,1A.
- Bijeli vodič: +12V rikverc max. 1,5A.
- Žuto/zeleni, žuto/crveni: brzinski signal.
Važne dodatne informacije
- Namijenjeno za aftermarket autoradija Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
- Za potpunu aktivaciju adaptera potrebno je naručiti spojni kabel za specifičnu marku autoradija.
Opće upute za instalaciju
Provjera prije montaže:
- Provjerite sve funkcije upravljanja i postavke vozila s originalnom OEM glavnom jedinicom.
- Odspojite originalni radio (OEM HU) bez napona.
- Provjerite sve spojeve sučelja, jesu li pravilno povezani – bez napona.
Povezivanje i redoslijed spajanja:
- Provjerite postavke i HW konfiguraciju sučelja – bez napona.
- Provjerite konfiguraciju spojnog kabela na HU – bez napona.
- Povežite kabel s HU prema uputama za aftermarket uređaj.
- Povežite ostale vodiče prema uputama za uređaj.
- Povežite cijelu instalaciju s vozilom – glavni napojni spoj spojite kao zadnji.
- Provedite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili priručniku.
- Konfigurirajte aftermarket HU (npr. upravljanje s volana, kamera, handsfree, napajanje antene).
- Provedite funkcionalni test upravljanja s volana i komunikacije s vozilom.
Promjena konfiguracije sučelja i HU kabela:
- Sve promjene provodite bez napona.
- Ponovite korake 5 do 8 navedene gore.
U slučaju kvara sučelja ili sustava vozila:
- Ponovno instalirajte originalni OEM HU.
- Pokrenite originalnu jedinicu.
- Izazovite isključivanje CAN Bus sustava.
- Provjerite HW konfiguraciju sučelja.
- Nakon isključivanja CAN Bus ponovite korake 5 i 6 navedene gore.
Prilikom izmjena spojeva ili vođenja kabela:
- Spojeve i izmjene smije provoditi samo stručno osposobljeno osoblje.
- Sve izmjene moraju biti provjerene prije spajanja s obzirom na odobrenje proizvođača ili utjecaj na jamstvo vozila.
- Sve izmjene moraju biti provjerene mjerenjem i usporedbom s dijagramom spojeva vozila.
- Izmjene provodite na vlastitu odgovornost, bez jamstva za funkcionalnost.
- Izmjene se provode na vlastiti rizik, bez jamstva isključenja oštećenja vozila, uređaja ili sučelja.
- Izmjene unaprijed postavljene kabelske instalacije mogu dovesti do gubitka jamstva proizvoda.
| Broj kataloga | 42A-1323-000-0 |
| Linkovi | Službena web stranica |
