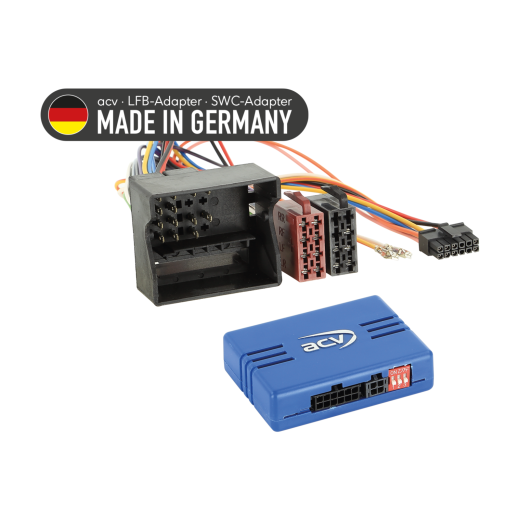

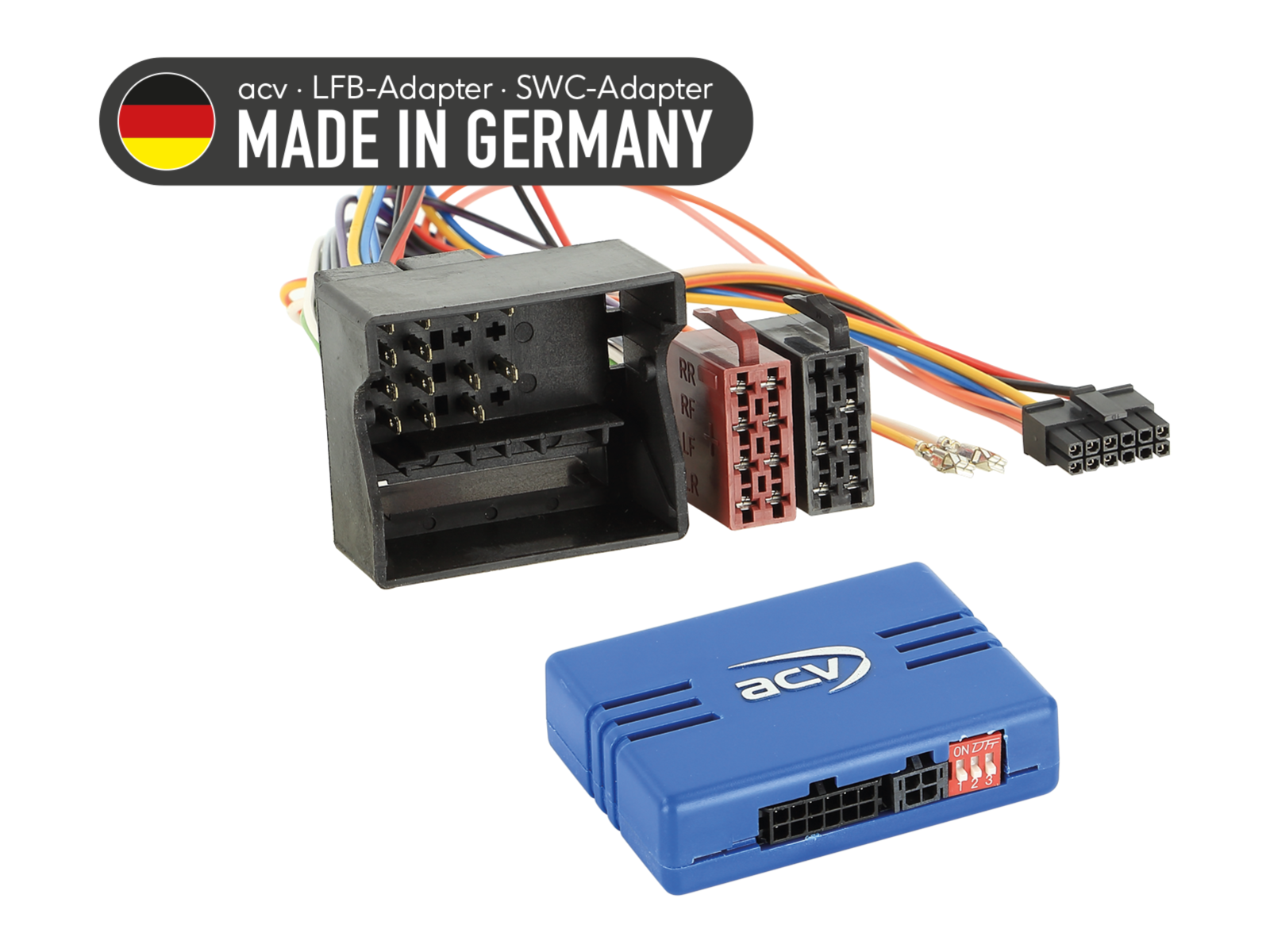

Adapter za upravljanje tipkama na volanu za Porsche ACV SWC 42A-1323-001-0

Budite prvi koji će recenzirati ovaj proizvod

adapter za volan za Porsche 911 (977) (08/08->05/13), Boxster (987) (02/09->01/12), Boxster (981) (04/12->01/16), Cayenne (9PA/955) (02/07->02/10), Cayenne (92A/958) (05/10->07/14, 10/14->12/17), Cayman (987C) (02/09->11/12, 03/13->04/16), Panamera (970) (09/09->04/13, 07/13->07/16)
Više o proizvodu

Pomoći ćemo vam s kupnjom.

Koristite našu podadna
Robu nam možete vratiti u roku od 14 dana
Isprobajte proizvod u našoj trgovini

Opis i parametri
Ocjena0
Kategorija

Adapter za upravljanje tipkama na volanu za Porsche ACV SWC 42A-1323-001-0

Sačuvajte izvorne funkcije upravljanja autoradiom s volana prilikom zamjene originalnog radija naknadno ugrađenom (aftermarket) jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradia, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da odgovaraju kako tehnički, tako i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradia. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravan rad upravljanja s volana (SWC).

Namijenjeno za automobile

Porsche 911 (977) 08/2008 -> 05/2013 - originalni autoradio PCM 3.0 / PCM 3.1 / CRD30, za vozila s MOST OEM sustavom potreban adapter MOST -> Cinch, za OEM sustav s kabelom zvučnika MQS komora C pin 4 bijelo/crveni potrebno prije montaže provjeriti +12V Amp Remote s OEM jedinicom.
Porsche Boxster (987) 02/2009 -> 01/2012 - originalni autoradio PCM 3.0 / PCM 3.1 / CRD30, za vozila s MOST OEM sustavom potreban adapter MOST -> Cinch, za OEM sustav s kabelom zvučnika MQS komora C pin 4 bijelo/crveni potrebno prije montaže provjeriti +12V Amp Remote s OEM jedinicom.
Porsche Boxster (981) 04/2012 -> 01/2016 - originalni autoradio PCM 3.0 / PCM 3.1 / CRD30.
Porsche Cayenne (9PA/955) 02/2007 -> 02/2010 - originalni autoradio PCM 3.0 / PCM 3.1 / CRD30, za vozila s MOST OEM sustavom potreban adapter MOST -> Cinch, za OEM sustav s kabelom zvučnika MQS komora C pin 4 bijelo/crveni potrebno prije montaže provjeriti +12V Amp Remote s OEM jedinicom.
Porsche Cayenne (92A/958) 05/2010 -> 07/2014 - originalni autoradio PCM 3.0 / PCM 3.1 / CRD30.
Porsche Cayenne (92A/958) 10/2014 -> 12/2017 - originalni autoradio PCM 3.0 / PCM 3.1 / CRD30.
Porsche Cayman (987C) 02/2009 -> 11/2012 - originalni autoradio PCM 3.0 / PCM 3.1 / CRD30, za vozila s MOST OEM sustavom potreban adapter MOST -> Cinch, za OEM sustav s kabelom zvučnika MQS komora C pin 4 bijelo/crveni potrebno prije montaže provjeriti +12V Amp Remote s OEM jedinicom.
Porsche Cayman (987C) 03/2013 -> 04/2016 - originalni autoradio PCM 3.0 / PCM 3.1 / CRD30.
Porsche Panamera (970) 09/2009 -> 04/2013 - originalni autoradio PCM 3.0 / PCM 3.1 / CRD30.
Porsche Panamera (970) 07/2013 -> 07/2016 - originalni autoradio PCM 3.0 / PCM 3.1 / CRD30.

CAN Bus informacije

Konektori i napajanje:

Konektor: 40 pin Porsche Quadlock (oznaka: 42cx28).
+12 V antena remote – prije ugradnje provjeriti s OEM jedinicom: komora A, Pin 13 ili alternativno Pin 14.
+12 V Amp Remote – prije ugradnje provjeriti s OEM jedinicom: komora B (plava), Pin 4.

Postavke i ograničenja:

Provjerite postavke DIP prekidača na aftermarket glavnoj jedinici (HU).
Podržane OEM jedinice: PCM 3.0, PCM 3.1, CRD30.
Funkcije postavki vozila nisu podržane.

Dijagnostička LED indikacija:

Plavo treptanje: traženje CAN Bus-a u tijeku.
Plavo svijetli: CAN Bus aktivan.
Crveno: +12 V kontakt aktivan.

Signali koje pruža adapter:

Ružičasti: +12 V kontakt (Klemme 15) max. 1,5 A.
Narančasti: +12 V osvjetljenje (Klemme 58) max. 0,1 A.
Bijeli: +12 V signal za vožnju unatrag max. 1,5 A.
Žuto/zeleni, žuto/crveni: signal brzine.

Važne dodatne informacije

Za potpunu aktivaciju potrebno je naručiti odgovarajući spojni kabel za određenu marku autoradija.

Opće upute za ugradnju

Provjera prije ugradnje:

Provjerite sve funkcije upravljanja i postavke vozila koristeći originalni OEM HU.
Odspojite originalni radio (OEM HU) bez napona.
Provjerite sve spojeve sučelja – bez napona.

Spajanje i redoslijed povezivanja:

Postavite i provjerite HW konfiguraciju sučelja – bez napona.
Provjerite konfiguraciju spojnog kabela prema HU – bez napona.
Spojite kabel na HU prema uputama za aftermarket uređaj.
Spojite ostale vodiče prema uputama uređaja.
Spojite cijelu instalaciju na vozilo – glavno napajanje spojite posljednje.
Izvršite softversku konfiguraciju sučelja prema opisu proizvoda ili priručniku.
Konfigurirajte aftermarket HU (upravljanje na volanu, kamera, handsfree, napajanje antene itd.).
Izvršite funkcionalni test upravljanja na volanu i komunikacije s vozilom.

Promjena konfiguracije:

Sve promjene izvodite bez napona.
Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara:

Ponovno instalirajte originalni OEM HU.
Pokrenite originalnu jedinicu.
Pokrenite isključivanje CAN Bus sustava.
Provjerite HW konfiguraciju sučelja.
Nakon isključivanja CAN Bus sustava ponovite korake 5 i 6 navedene gore.

Kod izmjena ožičenja:

Ugradnju i izmjene smije izvoditi samo stručno osposobljeno osoblje.
Sve izmjene moraju biti prije spajanja provjerene s obzirom na odobrenje proizvođača ili utjecaj na jamstvo vozila.
Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom ožičenja vozila.
Izmjene se izvode na vlastitu odgovornost bez jamstva funkcionalnosti.
Izmjene se izvode na vlastiti rizik bez jamstva protiv oštećenja vozila, uređaja ili sučelja.
Izmjena unaprijed instaliranog ožičenja može dovesti do gubitka jamstva proizvoda.
