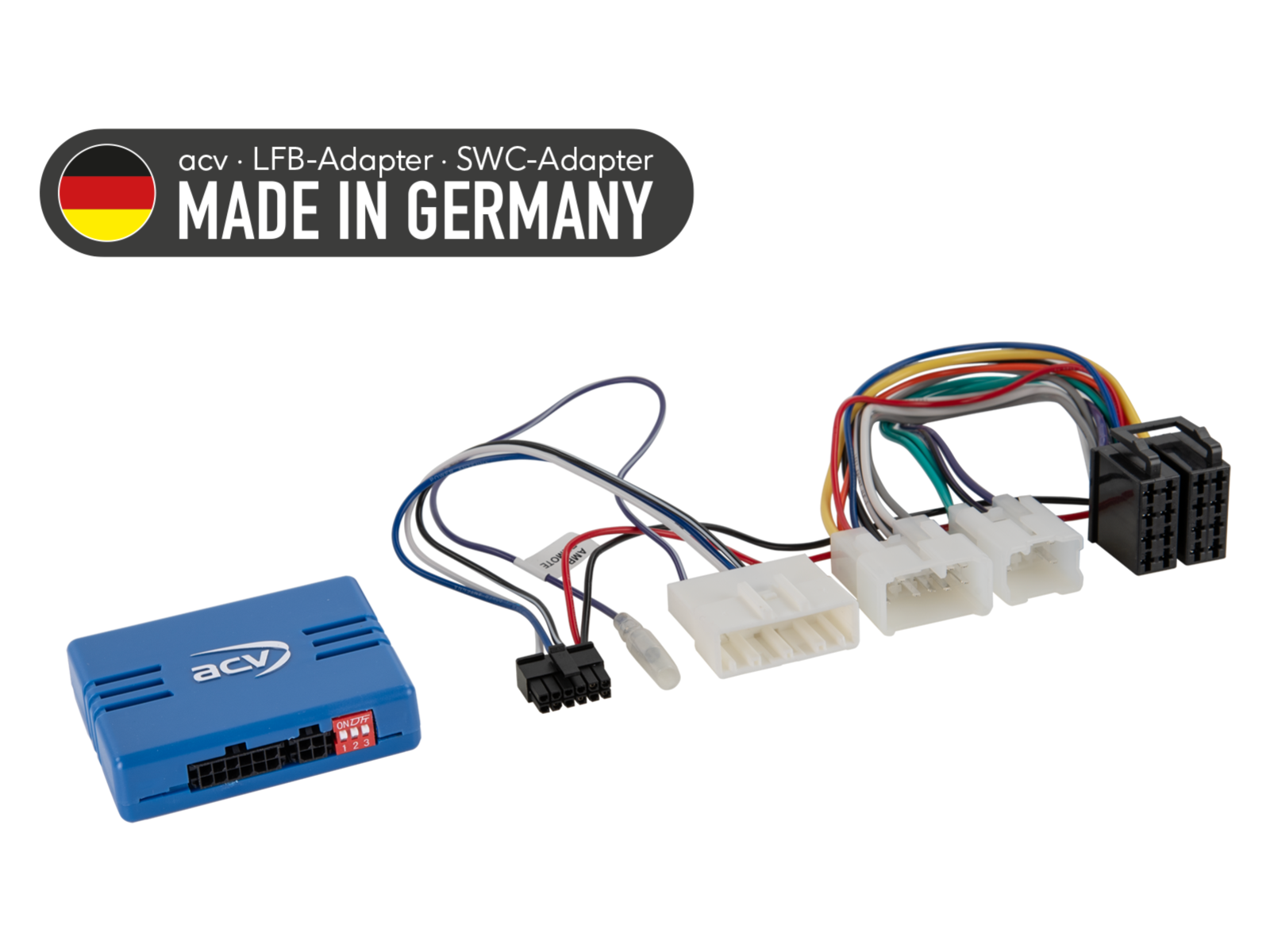

Adapter za upravljanje tipkama na volanu za Toyota ACV SWC 42A-1300-002-0

Budite prvi koji će recenzirati ovaj proizvod
Adapter za volan za Toyota Auris (E150) (03/10->01/13), Avensis (T27) (01/12->06/15), Corolla (E170) (04/14->12/16), Fortuner (11->15), Hilux (N25) (12/11->08/16), Hilux (AN1P) (11/16->09/20, 10/20->25), Innova (11->15), Prius ZVW30/ZVW35 (XW3) (04/12->02/16), Prius+ (XW3/XW4) (06/12->01/15), RAV4 (XA3) (04/09->05/10, 05/10->02/13), RAV4 (XA3/XA4) (04/13->01/16, 01/16->12/18), Verso (AR2) (04/09->01/13, 04/13->06/18), Verso-S (XP12) (03/11->07/14, 07/14->12/15) i Yaris (XP13) (11/11->08/14, 09/14->03/17, 04/17->08/20)
Više o proizvodu
55,76 EUR
Broj kataloga: 42A-1300-002-0
Pomoći ćemo vam s kupnjom.
  • Koristite našu podadna
  • Robu nam možete vratiti u roku od 14 dana
  • Isprobajte proizvod u našoj trgovini
Adapter za upravljanje tipkama na volanu za Toyota ACV SWC 42A-1300-002-0

Adapter za upravljanje tipkama na volanu za Toyota ACV SWC 42A-1300-002-0

Zadržite izvorne funkcije upravljanja autoradiom s volana pri zamjeni originalnog radija nakon tržišnom jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novoinstaliranog autoradija, može doći do ograničenja ili zamjene nekih funkcija drugim. Usporedite priključke kabelskog svežnja s priključcima u vašem vozilu i uvjerite se da odgovaraju kako tehnički, tako i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradija. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravnost upravljanja s volana (SWC).

Namijenjeno za automobile

  • Toyota Auris (E150) 03/2010 -> 01/2013 - originalni autoradio Matsushita / Fujitsu Ten, vozila s OEM kamerom za parkiranje, bez OEM 360° sustava kamera.
  • Toyota Avensis (T27) 01/2012 -> 06/2015 - originalni autoradio Matsushita / Fujitsu Ten, vozila s OEM kamerom za parkiranje, bez OEM 360° sustava kamera.
  • Toyota Corolla (E170) 04/2014 -> 12/2016 - originalni autoradio Matsushita / Fujitsu Ten, vozila s OEM kamerom za parkiranje, bez OEM 360° sustava kamera.
  • Toyota Fortuner 2011 -> 2015 - originalni autoradio Matsushita / Fujitsu Ten, vozila s OEM kamerom za parkiranje, bez OEM 360° sustava kamera.
  • Toyota Hilux (N25) 12/2011 -> 08/2016 - originalni autoradio Matsushita / Fujitsu Ten, vozila s OEM kamerom za parkiranje, bez OEM 360° sustava kamera.
  • Toyota Hilux (AN1P) 11/2016 -> 09/2020 - originalni autoradio Matsushita / Fujitsu Ten, vozila s OEM kamerom za parkiranje, bez OEM 360° sustava kamera.
  • Toyota Hilux (AN1P) 10/2020 -> 2025 - originalni autoradio Matsushita / Fujitsu Ten, vozila s OEM kamerom za parkiranje, bez OEM 360° sustava kamera, bez OEM audio sustava JBL.
  • Toyota Innova 2011 -> 2015 - originalni autoradio Matsushita / Fujitsu Ten, vozila s OEM kamerom za parkiranje, bez OEM 360° sustava kamera.
  • Toyota Prius ZVW30/ZVW35 (XW3) 04/2012 -> 02/2016 - originalni autoradio Matsushita / Fujitsu Ten, vozila s OEM kamerom za parkiranje, bez OEM 360° sustava kamera.
  • Toyota Prius+ (XW3/XW4) 06/2012 -> 01/2015 - originalni autoradio Matsushita / Fujitsu Ten, vozila s OEM kamerom za parkiranje, bez OEM 360° sustava kamera.
  • Toyota RAV4 (XA3) 04/2009 -> 05/2010 - originalni autoradio Matsushita / Fujitsu Ten, vozila s OEM kamerom za parkiranje, bez OEM 360° sustava kamera.
  • Toyota RAV4 (XA3) 05/2010 -> 02/2013 - originalni autoradio Matsushita / Fujitsu Ten, vozila s OEM kamerom za parkiranje, bez OEM 360° sustava kamera.
  • Toyota RAV4 (XA3/XA4) 04/2013 -> 01/2016 - originalni autoradio Matsushita / Fujitsu Ten, vozila s OEM kamerom za parkiranje, bez OEM 360° sustava kamera.
  • Toyota RAV4 (XA3/XA4) 01/2016 -> 12/2018 - originalni autoradio Matsushita / Fujitsu Ten, vozila s OEM kamerom za parkiranje, bez OEM 360° sustava kamera.
  • Toyota Verso (AR2) 04/2009 -> 01/2013 - originalni autoradio Matsushita / Fujitsu Ten, vozila s OEM kamerom za parkiranje, bez OEM 360° sustava kamera.
  • Toyota Verso (AR2) 04/2013 -> 06/2018 - originalni autoradio Matsushita / Fujitsu Ten, vozila s OEM kamerom za parkiranje, bez OEM 360° sustava kamera.
  • Toyota Verso-S (XP12) 03/2011 -> 07/2014 - originalni autoradio Matsushita / Fujitsu Ten, vozila s OEM kamerom za parkiranje, bez OEM 360° sustava kamera.
  • Toyota Verso-S (XP12) 07/2014 -> 12/2015 - originalni autoradio Matsushita / Fujitsu Ten, vozila s OEM kamerom za parkiranje, bez OEM 360° sustava kamera.
  • Toyota Yaris (XP13) 11/2011 -> 08/2014 - originalni autoradio Matsushita / Fujitsu Ten, vozila s OEM kamerom za parkiranje, bez OEM 360° sustava kamera.
  • Toyota Yaris (XP13) 09/2014 -> 03/2017 - originalni autoradio Matsushita / Fujitsu Ten, vozila s OEM kamerom za parkiranje, bez OEM 360° sustava kamera.
  • Toyota Yaris (XP13) 04/2017 -> 08/2020 - originalni autoradio Matsushita / Fujitsu Ten, vozila s OEM kamerom za parkiranje, bez OEM 360° sustava kamera.

CAN Bus informacije

Konektori i napajanje:

  • Tip sustava: analogni.
  • Konektori: 10pin / 6pin / 28pin Toyota.

Postavke:

  • Provjerite DIP prekidače prema uputama (BDA).

Posebne napomene:

  • Vozila na granici modelskih godina: koristite kabelsku svežanj 20pin + 28pin.

Dijagnostička LED indikacija:

  • Plavo svjetlo: sučelje aktivno, +12 V prisutno.
  • Crveno svjetlo: otkrivena funkcija tipki na volanu.

Važne dodatne informacije

  • Namijenjeno za aftermarket autoradija Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
  • Za potpunu aktivaciju adaptera potrebno je naručiti spojni kabel za određenu marku autoradija.

Opće upute za instalaciju

Provjera prije montaže:

  1. Provjerite sve funkcije upravljanja i postavke vozila s originalnom OEM glavnom jedinicom.
  2. Isključite originalni radio (OEM HU) bez napona.
  3. Provjerite sve spojeve sučelja da su ispravno povezani – bez napona.

Povezivanje i redoslijed spajanja:

  1. Provjerite postavke i HW konfiguraciju sučelja – bez napona.
  2. Provjerite konfiguraciju priključnog kabela na HU – bez napona.
  3. Povežite kabel na HU prema uputama za aftermarket uređaj.
  4. Povežite ostale vodiče prema uputama za uređaj.
  5. Povežite cijelu instalaciju s vozilom – glavni napojni spoj spojite kao zadnji.
  6. Izvršite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili uputama.
  7. Konfigurirajte aftermarket HU (npr. upravljanje s volana, kamera, handsfree, napajanje antene).
  8. Izvršite funkcionalni test upravljanja s volana i komunikacije s vozilom.

Promjena konfiguracije sučelja i HU kabela:

  • Sve promjene provodite bez napona.
  • Ponovite korake 5 do 8 navedene gore.

U slučaju kvara sučelja ili sustava vozila:

  • Ponovno instalirajte originalni OEM HU.
  • Pokrenite originalnu jedinicu.
  • Pokrenite isključivanje CAN Bus sustava.
  • Provjerite HW konfiguraciju sučelja.
  • Nakon isključivanja CAN Bus ponovite korake 5 i 6 navedene gore.

Pri izmjenama povezivanja ili vođenja kabelske svežnja:

  • Povezivanje i izmjene smije provoditi samo stručno osposobljeno osoblje.
  • Sve promjene moraju biti potvrđene prije povezivanja s obzirom na odobrenje proizvođača ili utjecaj na jamstvo vozila.
  • Sve izmjene moraju biti potvrđene mjerenjem i usporedbom sa shemom povezivanja vozila.
  • Izmjene provodite na vlastitu odgovornost, bez jamstva na funkcionalnost.
  • Izmjene se provode na vlastiti rizik, bez jamstva isključenja oštećenja vozila, uređaja ili sučelja.
  • Izmjene unaprijed postavljene kabelske svežnja mogu dovesti do gubitka jamstva proizvoda.
Broj kataloga42A-1300-002-0
