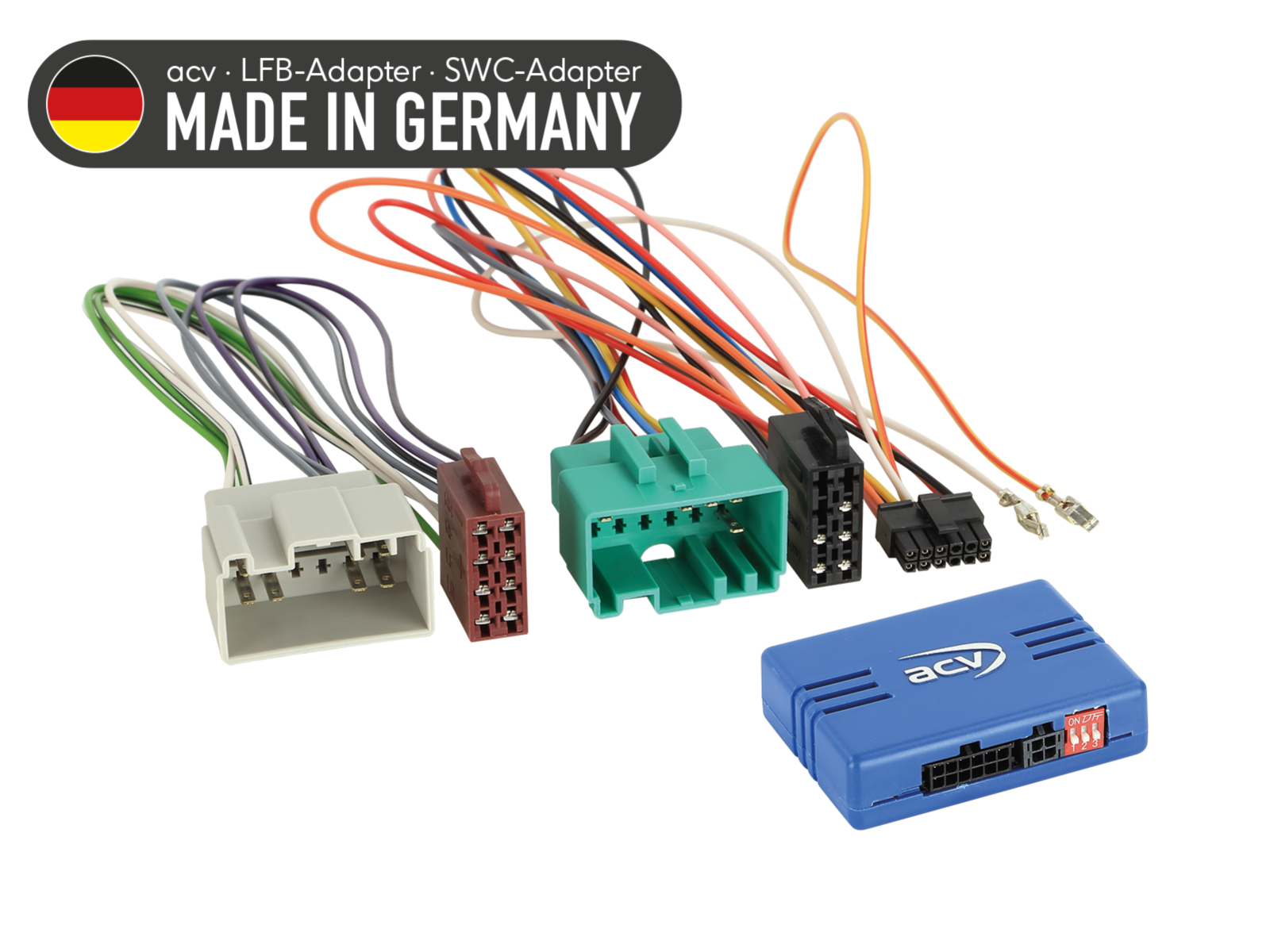

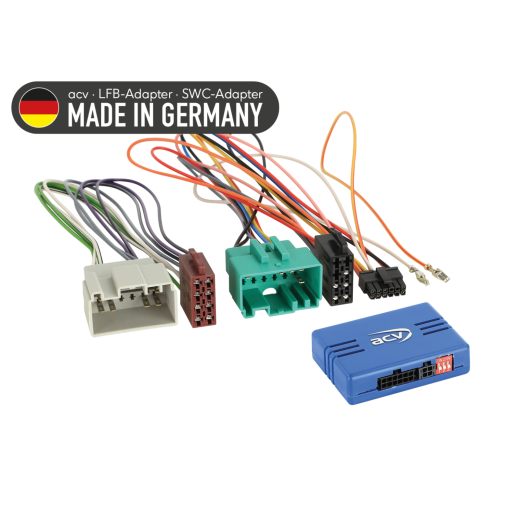

Adapter za upravljanje tipkama na volanu za Volvo ACV SWC 42A-1353-000-0
Adapter za volan za Volvo S60/V60 I (R) (09/00->06/04, 06/04->06/09) i S70/V70/XC70 II (S) (05/00->06/04, 07/04->01/08)
Više o proizvodu
Više o proizvodu
Adapter za upravljanje tipkama na volanu za Volvo ACV SWC 42A-1353-000-0
Zadržite izvorne funkcije upravljanja automobilske radio jedinice s volana pri zamjeni originalnog radija s aftermarket jedinicom. Ovisno o opremi vozila, dostupnim funkcijama i softveru novo instalirane radio jedinice, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite priključke kabliranja s priključcima u vašem vozilu i provjerite odgovaraju li tehnički i vizualno. Provjerite je li izvorno instaliran jedan od navedenih OEM autoradija. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravno funkcioniranje upravljanja volana (SWC).
Namijenjeno za vozila
- Volvo S60/V60 I [R] (09/2000 -> 06/2004) - izvorni OEM autoradio.
- Volvo S60/V60 I [R] (06/2004 -> 06/2009) - izvorni OEM autoradio.
- Volvo S70/V70/XC70 II [S] (05/2000 -> 06/2004) - izvorni OEM autoradio.
- Volvo S70/V70/XC70 II [S] (07/2004 -> 01/2008) - izvorni OEM autoradio.
CAN Bus informacije
Priključci i napajanje:
- Priključak: 12-pinski zeleni/sivi priključak Volvo (stavka: 42cx33).
Postavke i ograničenja:
- Provjerite DIP sklopke na aftermarket glavnoj jedinici (HU).
Dodatci za specifične opreme:
- Vozila s parking senzorima (PDC): adapter LFB CAN Bus Lautsprecher 42a/42cx PDC (stavka: 42cxpdc).
Signali osigurani adapterom:
- Ružičasti: +12 V paljenje (Klemme 15) max. 1,5 A
- Narančasti: +12 V osvjetljenje (Klemme 58) max. 0,1 A
- Bijeli: +12 V signal za vožnju unatrag max. 1,5 A
- Žuto/zeleni, žuto/crveni: signal brzine
Važne dodatne informacije
- Namijenjeno za aftermarket autoradije Alpine, Blaupunkt, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent, Zenec i druge (multilead rješenje).
- Za potpunu aktivaciju adaptera potrebno je naručiti spojni kabel za određenu marku autoradija.
Opće smjernice za instalaciju
Provjera prije montaže:
- Provjerite sve funkcije upravljanja i postavke vozila s originalnom OEM glavnom jedinicom.
- Demontirajte originalni radio (OEM HU) bez napona.
- Provjerite sve spojeve sučelja na ispravnu povezanost – bez napona.
Povezivanje i redoslijed spajanja:
- Postavke i hardversku konfiguraciju sučelja obavite bez napona.
- Provjerite konfiguraciju priključnog kabela za HU.
- Povežite kabel s HU prema uputama za aftermarket uređaj.
- Povežite ostale vodiče prema uputama za uređaj.
- Povežite cijelu instalaciju s vozilom – glavni napajajući spoj povežite kao posljednji.
- Provedite softversku konfiguraciju sučelja prema uputama u opisu proizvoda i BDA.
- Konfigurirajte aftermarket HU (upravljanje s volana, kamera, handsfree, napajanje antene i ostalo).
- Provedite funkcionalni test upravljanja s volana i komunikacije s vozilom.
Promjena konfiguracije sučelja i HU kabela:
- Sve promjene provodite bez napona.
- Nakon promjene ponovite korake 5 do 8 navedene gore.
U slučaju kvara sučelja ili sustava vozila:
- Vratite u vozilo originalni OEM HU.
- Pokrenite originalnu jedinicu.
- Izazovite mir (uspavljivanje) CAN Bus sustava.
- Provjerite HW konfiguraciju sučelja.
- Nakon smirenja CAN Bus ponovite korake 5 do 8 navedene gore.
Pri izmjenama povezivanja ili vođenju kabliranja:
- Povezivanje i izmjene smije provoditi samo stručno osposobljeno osoblje.
- Sve promjene moraju biti provjerene s aspekta odobrenja proizvođača ili utjecaja na jamstvo vozila prije povezivanja.
- Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom povezivanja vozila prije povezivanja.
- Izmjene provodite na vlastitu odgovornost, bez jamstva za funkcionalnost.
- Izmjene provodite na vlastiti rizik, bez jamstva za isključenje oštećenja vozila, uređaja ili sučelja.
- Izmjene unaprijed postavljene kabliranja mogu dovesti do gubitka jamstva proizvoda.
| Broj kataloga | 42A-1353-000-0 |
| Linkovi | Službena web stranica |
